在半導體制造中，硅片表面潔凈度直接決定器件性能與芯片產率，75%的產品率下降源于顆粒污染。硅片清洗技術通過“三道防線”——環境凈化、硅片清洗、吸雜，構建全方位潔凈體系，是保障超大規模集成電路（ULSI）工藝的核心環節。
一、凈化基礎：環境與污染防控
（一）環境凈化標準

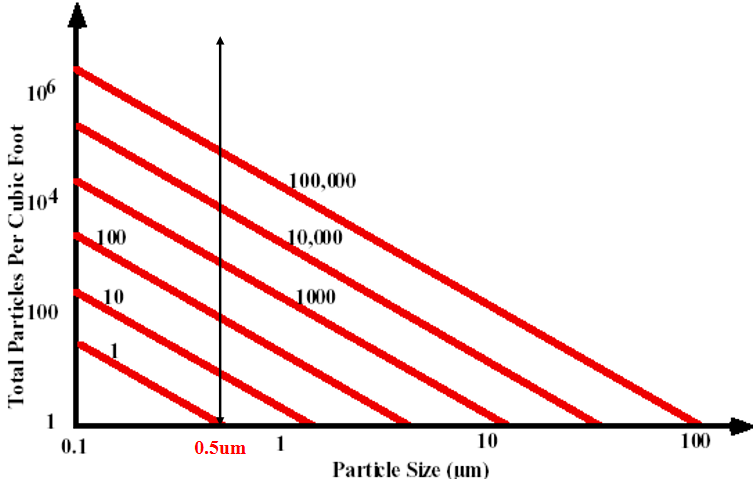

凈化級別以“每立方英尺空氣中大于0.5μm的粒子數”界定，如1級凈化對應0.5μm粒子數≤1個，100級≤100個。通過高效過濾（超細玻璃纖維膜+靜電吸附）、泵循環系統，配合20-22℃溫度、40-46%相對濕度控制，減少空氣、人體、設備帶來的顆粒污染。
（二）污染危害與種類

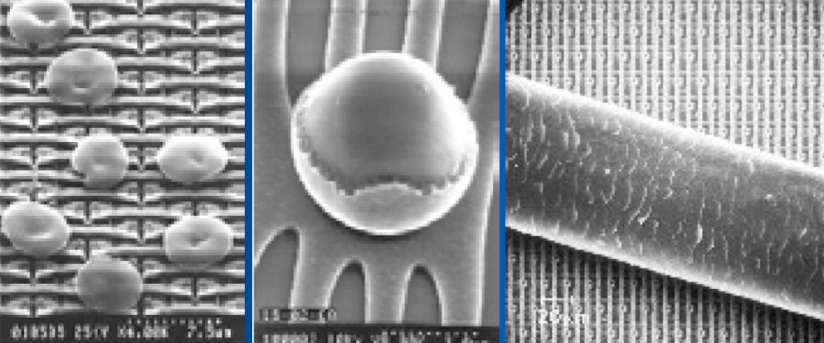

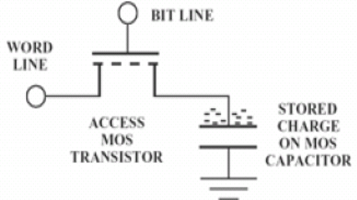

? 危害：金屬雜質會使MOS閾值電壓偏移0.1V（如10ppm堿金屬離子），重金屬離子會讓MOS DRAM刷新時間不達標（需控制在0.02ppb以下）；顆粒導致電路短路/斷路，有機物殘留影響薄膜沉積。
? 種類：顆粒（空氣、設備引入）、有機物（光刻膠殘留、有機蒸汽）、金屬（Fe、Cu、Na等，來自化學試劑或工藝）、天然氧化層（空氣/水中快速生成，增加接觸電阻）。
二、工藝原理：雜質去除與潔凈控制
硅片清洗以“靶向去除+污染隔離”為核心原理，針對不同雜質特性采用對應作用機制：
? 化學作用：通過酸堿溶液氧化、絡合或溶解雜質，如堿性溶液氧化有機物、酸性溶液溶解金屬氫氧化物；
? 物理作用：借助機械力、氣相沖擊或等離子體濺射去除頑固顆粒與聚合物；
? 潔凈隔離：清洗后通過惰性氣體保護、鈍化層覆蓋等方式，防止二次污染。
三、核心方法：三類主流清洗技術
（一）濕法清洗：化學主導的主流方案
濕法清洗采用液體化學溶劑和DI水氧化、蝕刻和溶解晶片表面污染物、有機物及金屬離子污染。通常采用的濕法清洗有RCA清洗法、稀釋化學法、 IMEC清洗法、單晶片清洗等.以化學溶液反應為核心，占深亞微米工藝清洗的80%以上，代表方案包括：
? RCA標準清洗：SC-1（NH?OH:H?O?:H?O）氧化去有機物與顆粒，SC-2（HCl:H?O?:H?O）去除重金屬；
? 專項清洗：HF:H?O（1:50）去天然氧化層，SPM（H?SO?:H?O?）去除光刻膠殘留。
（二）物理清洗：無化學殘留的輔助手段

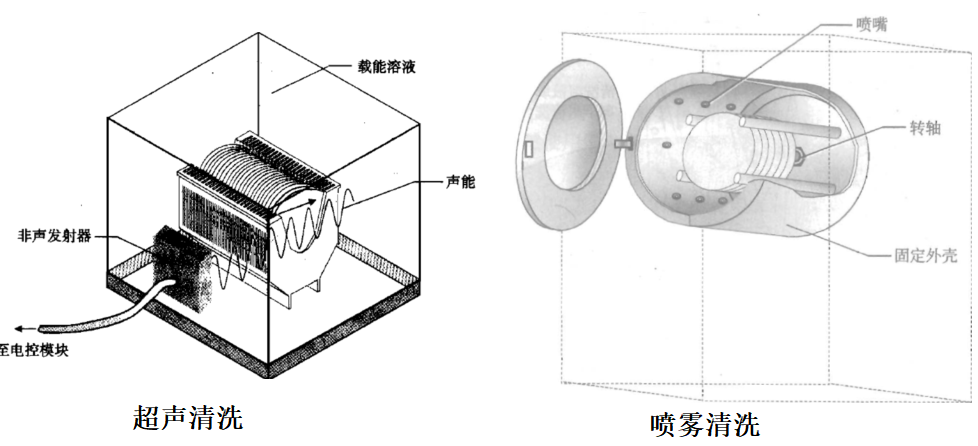

? 刷洗機清洗：特氟龍刷高速刷洗+超純水沖洗，配合超聲提升顆粒去除率；
? 冷凍噴霧清洗：Ar氣低溫冷凍后高速噴射，金屬腐蝕率僅為濕法的1/10。
（三）干法清洗：精細工藝的優選方式

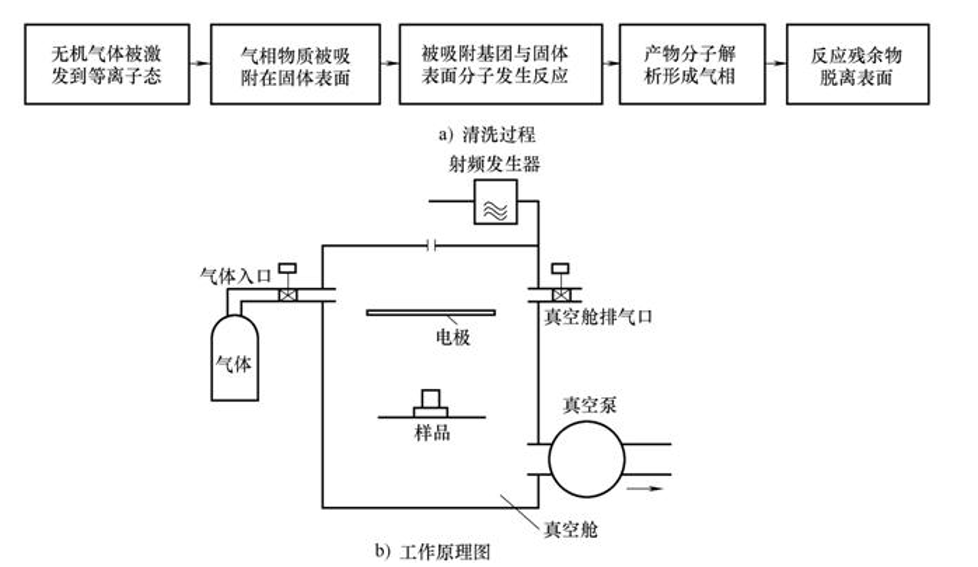

干法清洗采用氣相化學法去除晶片表面污染物。氣相化學法主要有熱氧化法和等離子清洗法等，清洗過程就是將熱化學氣體或等離子態反應氣體導入反應室，反應氣體與晶片表面發生化學反應生成易揮發性反應產物被真空抽去。
?HF/H?O蒸氣清洗：氣相反應去氧化層，減少水痕污染；
?Ar等離子體清洗：濺射去除金屬孔底部氧化層，適用于金屬沉積前。
四、關鍵設備：清洗工藝的執行載體
?濕法清洗設備：多槽式清洗機（傳統批量處理）、單槽密閉清洗機（新型精簡設備，每循環20-30分鐘，微粒殘留＜0.1/cm2）；
?物理清洗設備：超聲刷洗機（集成特氟龍刷與超聲模塊）、冷凍噴霧機（含Ar氣制冷與噴射系統）；
?干法清洗設備：等離子體清洗機（真空腔+射頻電源）、蒸氣清洗機（N?載氣輸送系統）。
五、常見問題與解決方案
?微粒再沉積：問題表現為清洗后顆粒數量反彈；解決方案：優化清洗液流速，采用超聲輔助+超純水溢流沖洗；
?金屬污染殘留：問題表現為器件閾值電壓偏移；解決方案：使用10??級高純度化學品，SC-2清洗后增加DI水漂洗次數；
?氧化層去除不均：問題表現為接觸電阻波動；解決方案：控制HF濃度（1:50比例）與清洗時間，采用氣相HF替代濕法；
?二次污染：問題表現為清洗后存儲過程中污染；解決方案：清洗后立即存于N?柜，或采用PSG鈍化層保護。
六、未來趨勢：高效與環保
1.設備精簡：多槽式向密閉單槽式發展，減少占地與微粒污染，如噴洗式設備每循環20-30分鐘，微粒殘留＜0.1/cm2。
2.材料升級：高純度化學品（純度10??級）、無氧超純水，開發單一清洗配方（如“Dublin”配方）替代復雜RCA。
3.工藝創新：推廣無水干式清洗（如光子惰性氣體清洗），減少純水與化學品消耗，降低環保壓力。
