在汽車電子系統中，數據通信至關重要，而DBC解析是理解總線通信數據的關鍵。本文將帶你了解DBC解析如何將復雜的數字信號轉換為直觀的物理參數，幫助你快速掌握其核心概念和應用。

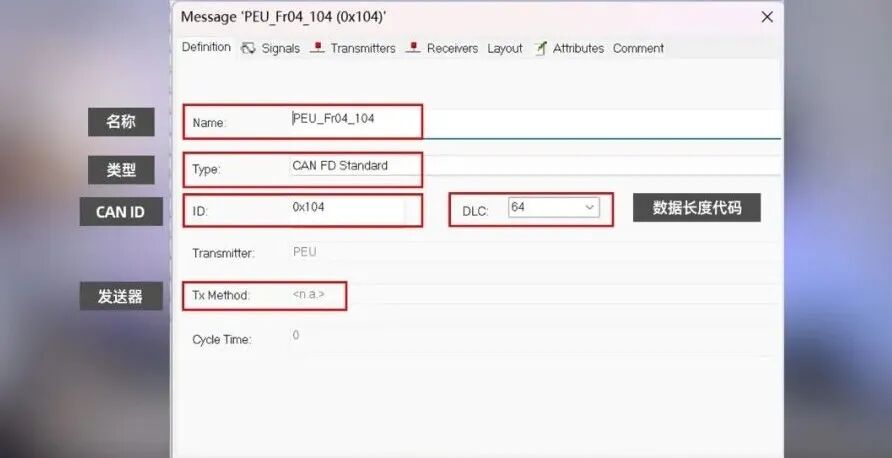

DBC解析簡介簡單來說，DBC解析就是把總線通信中的“純數字”數據（ID+Data）轉換成我們能看懂的“中文”數據。例如，汽車動力總成PT CAN(FD)總線工程師們關注的BMS上的“電池電壓”“電池極柱溫度”等系統狀態參數，都是通過DBC解析得到的實際物理值。也就是說，CAN(FD)總線通信的數據類型可以通過DBC文件來讀取和理解。 DBC文件的作用DBC文件是CAN(FD)報文的數據庫，它是一種基于ASCII的翻譯，廣泛應用于汽車工業。這些文件可以通過描述CAN(FD)幀內的數據來幫助我們識別它。作為CAN(FD)數據庫，文本文件包含了一些將原始CAN(FD)總線解碼為物理值的信息，因此它也起到了信號庫的作用。DBC是處理8字節（CAN FD：64字節）十六進制CAN(FD)報文和原始CAN(FD)數據的識別和轉換最常用的方法。 CAN幀數據結構一個CAN幀中的數據可以分成8個單字節的值、即64個單比特值（CAN FD：64字節，512比特）。也就是說，數據字段最多可以包含8個字節的數據（CAN FD：64字節），一個CAN幀可以包含0到64個單獨的信號（CAN FD：0~512）。 DBC文件的關鍵信息- 當前信號報文的CAN ID（即DBC中的Message）；

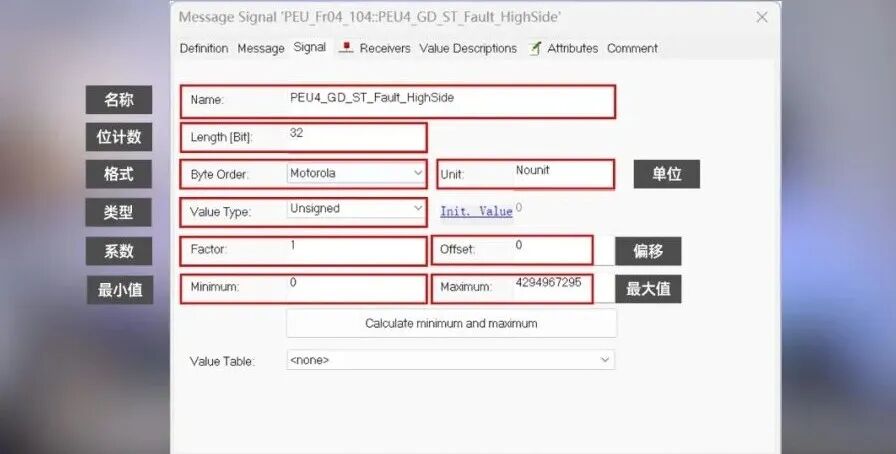

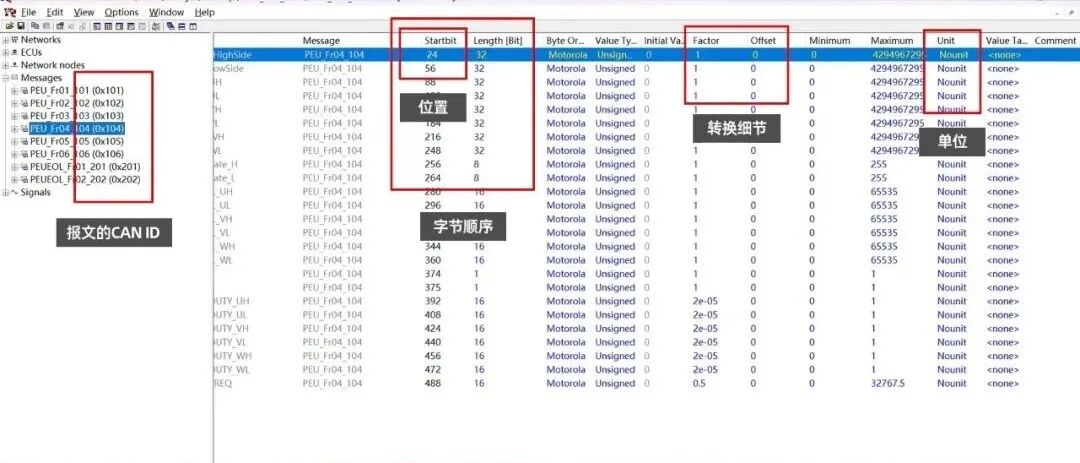

- 信號（signal，即幀data）在CAN(FD)報文中出現的位置；

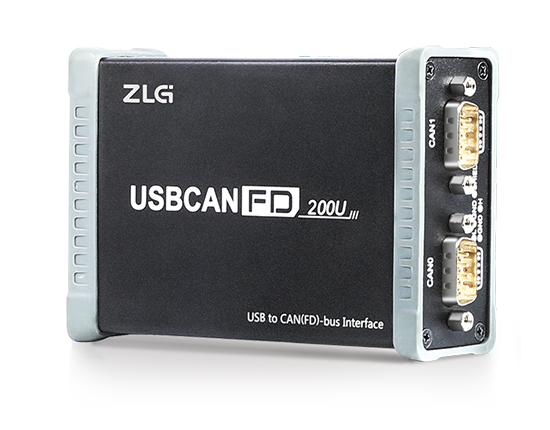

看完這些，相信大家對DBC文件已經有了初步的了解。那么，實際物理值到底是如何計算出來的，ZXDoc又是如何實現DBC解析功能的呢？這些問題的答案，我們將在下期內容中揭曉。 | USB接口CANFD卡 USBCANFD-200U |
