現在很多場景都會用到CAN通信了，特別是汽車、工業類場景下用CAN的情況很多，一些工程師UART非常熟練，但轉行去做工業產品開發，遇到CAN總線就傻眼了，搞不懂“為什么CAN這么復雜”......
這里就分享一下CAN總線底層時序的一些基礎內容。
CAN總線屬于異步通信，因此就有通信波特率，而這個波特率發生器就位于CAN控制器內部。我們不需要了解它是如何產生的，但需要了解它的含義。這章節針對初學者講述以下兩點內容。

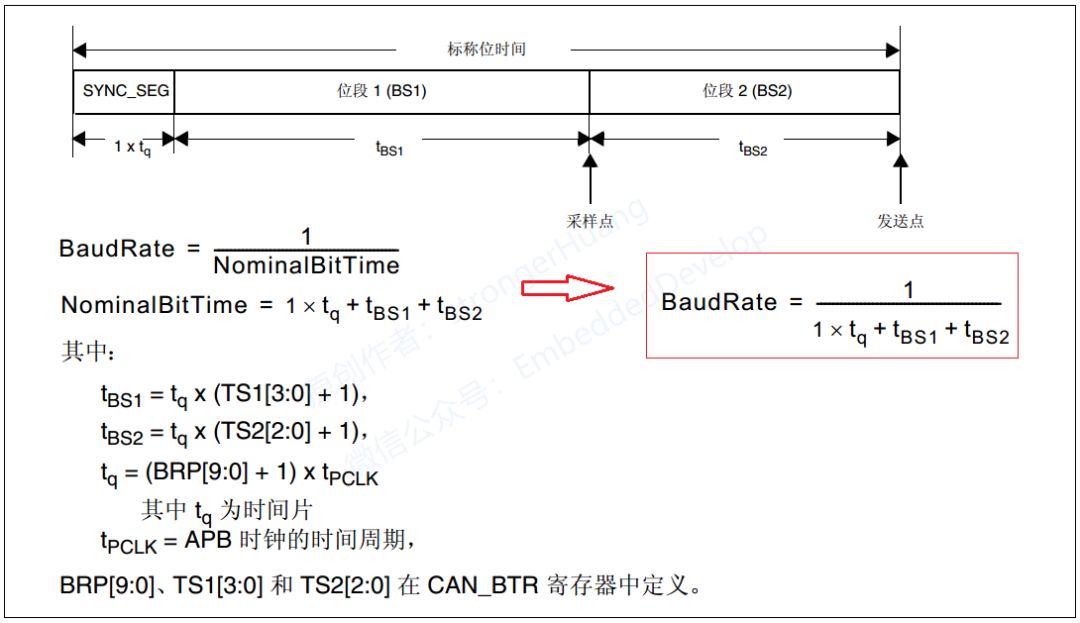

同步通信：通信設備之間通過同步信號（CLK時鐘）來實現數據傳輸?shù)耐ㄐ沤型酵ㄐ拧Ｈ鏘2C、SPI這類通信中都具有一個時鐘信號，其實在STM32中USART也具有同步功能，只是我們大多數人都只用了它的異步功能。異步通信：簡單來說，就是通信設備之間通過約定一樣的時間來收發數據。而這個時間就會決定本節說的波特率。很多工程師一直都沒徹底搞明白什么是波特率，我這里還是結合UART波特率來簡述一下其含義。在電子通信領域，波特（Baud）即調制速率，指的是有效數據信號調制載波的速率，即單位時間內載波調制狀態變化的次數。它是對符號傳輸速率的一種度量，1波特即指每秒傳輸1個符號。UART每秒鐘傳送240個字符，而每個字符格式包含10位（1個起始位，1個停止位，8個數據位），這時的波特率為240Bd，比特率為10位*240個/秒=2400bps。比特率：即單位時間內傳送的二進制位數；波特率：即單位時間內傳輸?shù)姆杺€數；只有在每個符號只代表一個比特信息的情況下，波特率與比特率才在數值上相等，但是它們的意義并不相同。上面講述了波特率，而決定波特率大小的就是本節說的位時序。在CAN標準中一個位可分為4段：這些段又由可稱為 Time Quantum（簡稱Tq）的最小時間單位構成。1位分為4個段，每個段又由若干個Tq構成，這稱為位時序。而在STM32參考手冊中，將位時序分為三段，但它將它傳播段和位段1合并在一起了，如下圖：1位由多少個Tq構成、每個段又由多少個Tq構成等，可任意設定位時序。通過設定位時序，決定傳輸?shù)牟ㄌ芈剩?/span>這幾個參數會在以后編程中進行配置，從而決定通信的波特率。關于同步，還有硬件同步、再同步等操作。但初學者可以不必過多理解，掌握上面基礎內容就行了。更多關于位時序的內容可以參看 ISO 11898 標準。CAN總線是通過以下5種類型的幀進行通信：數據幀：用于發送單元向接收單元傳送數據的幀。遙控幀：用于接收單元向具有相同 ID 的發送單元請求數據的幀。錯誤幀：用于當檢測出錯誤時向其它單元通知錯誤的幀。過載幀：用于接收單元通知其尚未做好接收準備的幀。幀間隔：用于將數據幀及遙控幀與前面的幀分離開來的幀。數據幀和遙控幀有標準格式和擴展格式兩種格式。標準格式有11個位的標識符ID，擴展格式有29個位的ID。如上圖，數據幀由7個段構成：表示數據的字節數及保留位的段。數據的內容，可發送 0～8 個字節的數據。理解數據幀的含義，請從認真理解它的定義：用于發送單元向接收單元傳送數據的幀。一般的CAN總線通信，總線上通信絕大部分時候都是數據幀。像在CANOpen協議中，用的最多的PDO過程數據對象就是通過數據幀進行的通信。初學者可以先理解數據幀，然后其他就容易理解了。下面再來講述一下數據幀7段的詳情。標準和擴展格式相同。表示幀開始的段，1個位的顯性位（如下圖）：關于顯性和隱性電平，請參看我上一篇文章差分信號章節。總線上執行邏輯上的線“與”時，顯性電平的邏輯值為“0”，隱性電平為“1”。“顯性”具有“優先”的意味，只要有一個單元輸出顯性電平，總線上即為顯性電平。并且，“隱性”具有“包容”的意味，只有所有的單元都輸出隱性電平，總線上才為隱性電平。（顯性電平比隱性電平更強）標準格式和擴展格式在此的構成有所不同。仲裁段表示該幀優先級的段，擴展格式多了18位ID（如下圖）：RTR = 0代表數據幀，RTR = 1代表遠程幀。為什么叫仲裁段，就是通過ID來判斷總線上哪一個節點具有優先發送的權利。ID越小（0代表顯性），優先級越高。標準和擴展格式的構成有所不同。控制段由 6 個位構成（如下圖）：它們除了都有4位表示數據段長度代碼（DLC）外，標準幀有IDE（數值為0）位和r0保留位，擴展幀有r0和r1保留位。保留位必須全部以顯性電平發送。但接收方可以接收顯性、隱性及其任意組合的電平。標準和擴展格式相同。數據段表示傳輸數據的內容，從 MSB（最高位）開始輸出，可發送 0～8 個字節的數據，長度由前面控制段決定。標準和擴展格式相同。CRC段是檢查幀傳輸錯誤的幀，由 15 個位的 CRC 順序和 1 個位的 CRC 界定符（用于分隔的位）構成。相比485這類通信，CAN控制器就已經把CRC校驗做了，不需要你的程序再次去計算，從而節約了處理器資源。標準和擴展格式相同。ACK段用來確認是否正常接收。由 ACK 槽(ACK Slot)和 ACK 界定符 2 個位構成。A.發送單元在 ACK 段發送 2 個位的隱性位。B.接收到正確消息的單元在 ACK 槽(ACK Slot)發送顯性位， 通知發送單元正常接收結束。這稱作“發送 ACK”或者“返回 ACK”。標準和擴展格式相同。幀結束是表示該該幀的結束的段。由 7 個位的隱性位構成。和數據幀相比，遙控幀是接收單元向發送單元請求發送數據所用的幀。所以，遙控幀沒有數據段。因此，遙控幀由如下 6 個段組成：表示該幀優先級的段。可請求具有相同 ID 的數據幀。表示數據的字節數及保留位的段。這6個段和上面數據幀的內容基本一樣，這里就不一一講述了。講一下遙控幀和數據幀的區別：- 遙控幀的 RTR 位為隱性位，沒有數據段。
- 沒有數據段的數據幀和遙控幀可通過 RTR 位區別開來。

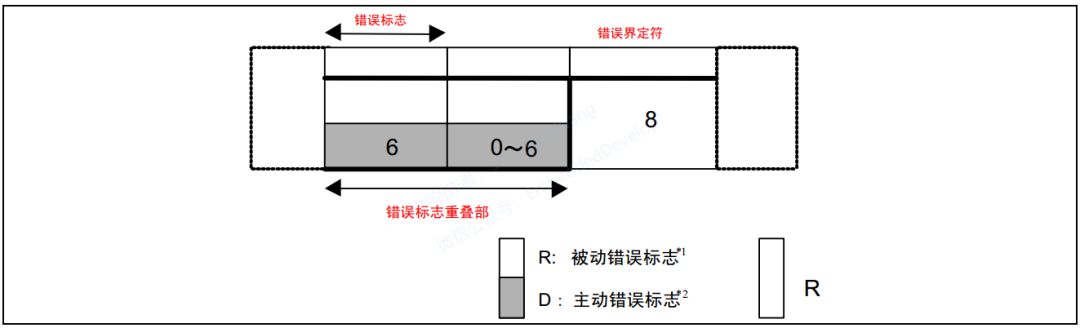

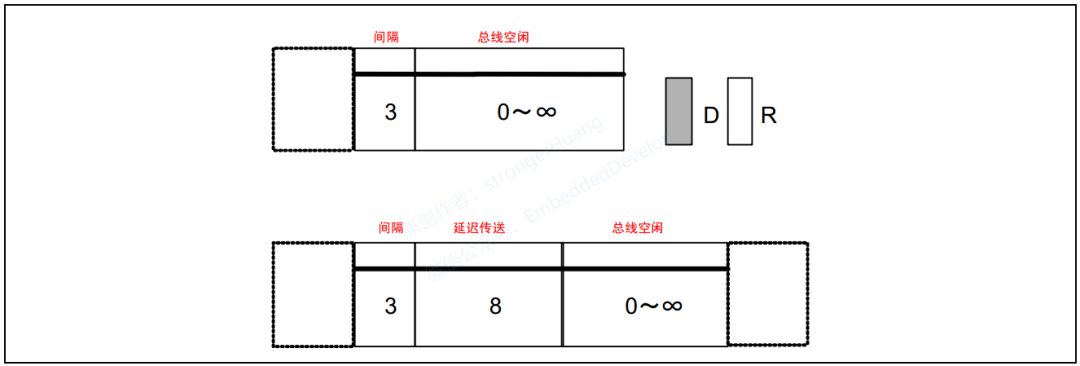

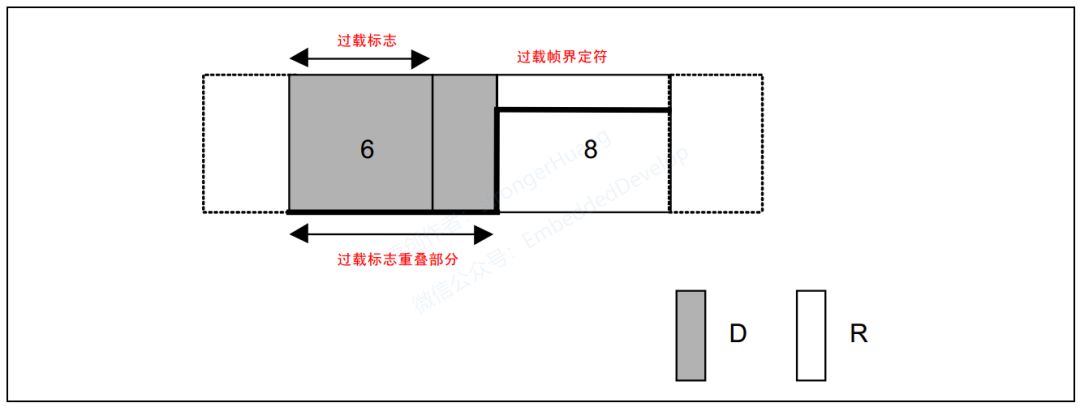

問題一：遙控幀沒有數據段，數據長度碼該如何表示？遙控幀的數據長度碼以所請求數據幀的數據長度碼表示。問題二：沒有數據段的數據幀有何用途？例如，可用于各單元的定期連接確認/應答、或仲裁段本身帶有實質性信息的情況下。用于在接收和發送消息時檢測出錯誤通知錯誤的幀。錯誤幀由錯誤標志和錯誤界定符構成。錯誤標志包括主動錯誤標志和被動錯誤標志兩種。過載幀是用于接收單元通知其尚未完成接收準備的幀。過載幀由過載標志和過載界定符構成。過載標志的構成與主動錯誤標志的構成相同。過載界定符的構成與錯誤界定符的構成相同。幀間隔是用于分隔數據幀和遙控幀的幀。數據幀和遙控幀可通過插入幀間隔將本幀與前面的任何幀（數據幀、遙控幀、錯誤幀、過載幀）分開。本狀態下，可視為總線空閑，要發送的單元可開始訪問總線。只在處于被動錯誤狀態的單元剛發送一個消息后的幀間隔中包含的段。------------ END ------------
