SiTime MEMS clock generator SiT30100 in the Apple iPhone 16e
蘋果（Apple）iPhone 16e智能手機中首次采用SiTime基于氮化鋁（AlN）壓電薄膜的MEMS時鐘發生器SiT30100——緊湊的封裝尺寸（2.22 mm2）使其適用于各種移動/便攜系統。
據麥姆斯咨詢報道，2025年2月19日發布的蘋果iPhone 16e智能手機集成了2顆SiTime公司的MEMS時鐘器件：（1）MEMS時鐘發生器：SiT30100；（2）溫度補償MEMS振蕩器（TCXO）：SiT182x。

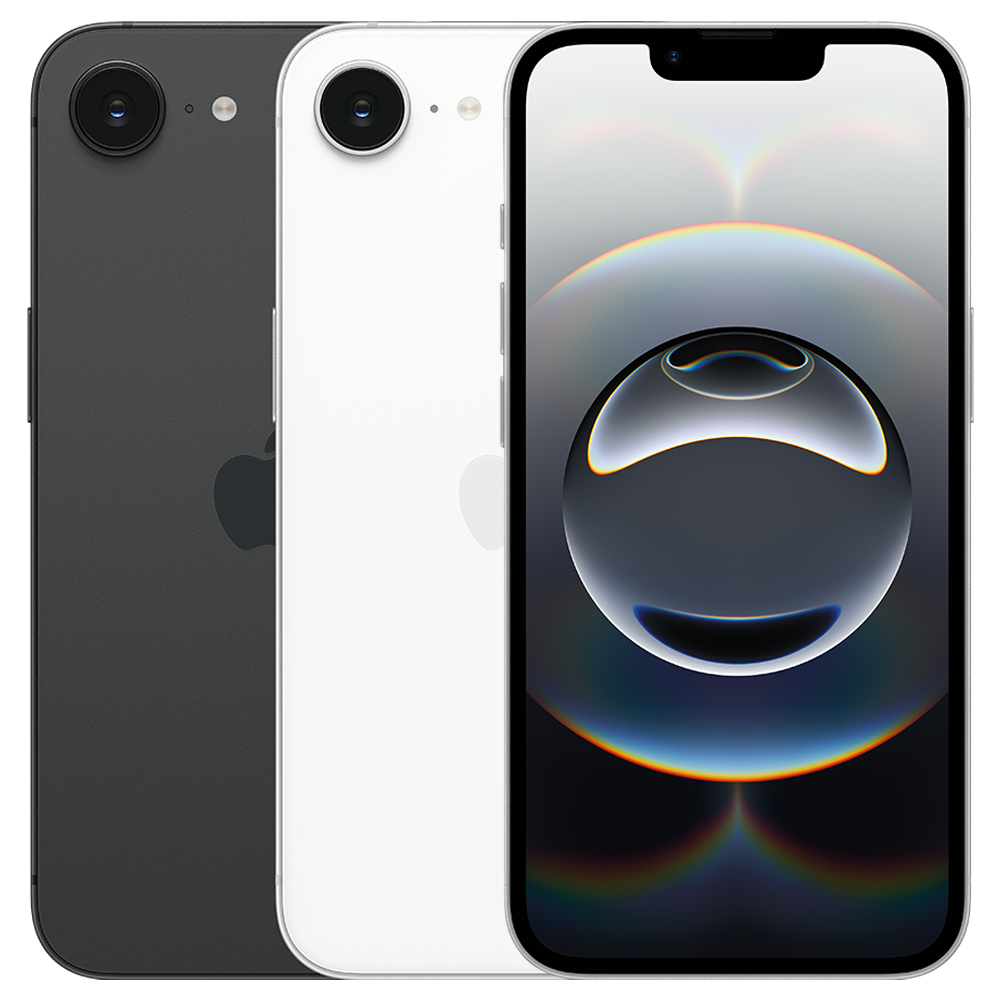

蘋果iPhone 16e智能手機
SiTime采用基于MEMS諧振器的振蕩器來取代傳統的石英晶體振蕩器。SiTime利用半導體工藝在同一硅襯底上制作多種功能MEMS結構，并結合CMOS IC改善MEMS振蕩器性能，例如更好的溫度補償。SiTime還通過新的架構（例如DualMEMS架構）來改善振蕩器性能，并實現新的功能，例如可編程。SiTime認為這項MEMS振蕩器技術擁有龐大的市場潛力，應用范圍可涵蓋消費電子、數據通信、汽車電子、工業設備、醫療電子、航天航空、國防軍事。
根據Yole發布的《MEMS產業現狀-2025版》報告預測，MEMS時鐘出貨量有望從2024年的4.59億顆（約值2.45億美元）增長到2030年的近9.65億顆，2024年至2030年的復合年增長率（CAGR）為13.2%。由于SiTime公司占據約85%的市場份額，因此其業績對MEMS時鐘市場的整體動態有著顯著影響。
這份逆向分析報告詳細分析了iPhone 16e智能手機中使用的SiTime最新款MEMS時鐘發生器SiT30100的技術、制造成本和預計售價。SiT30100位于調制解調器板上，與蘋果最新開發的C1調制解調器相鄰。SiT30100是SiTime公司Symphonic系列產品之一，其是一款低功耗、高性能的MEMS時鐘發生器，具有四個輸出。與之前的SiTime公司的全硅器件不同，SiT30100集成了基于氮化鋁（AlN）壓電薄膜的MEMS諧振器和ASIC。

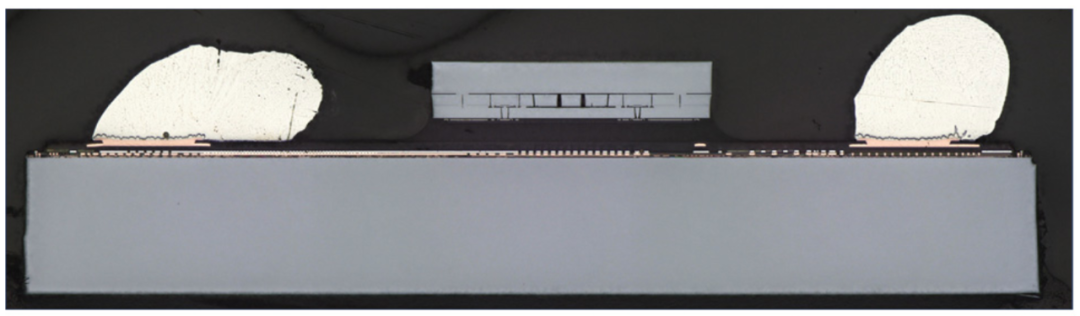

MEMS時鐘發生器SiT30100剖面圖

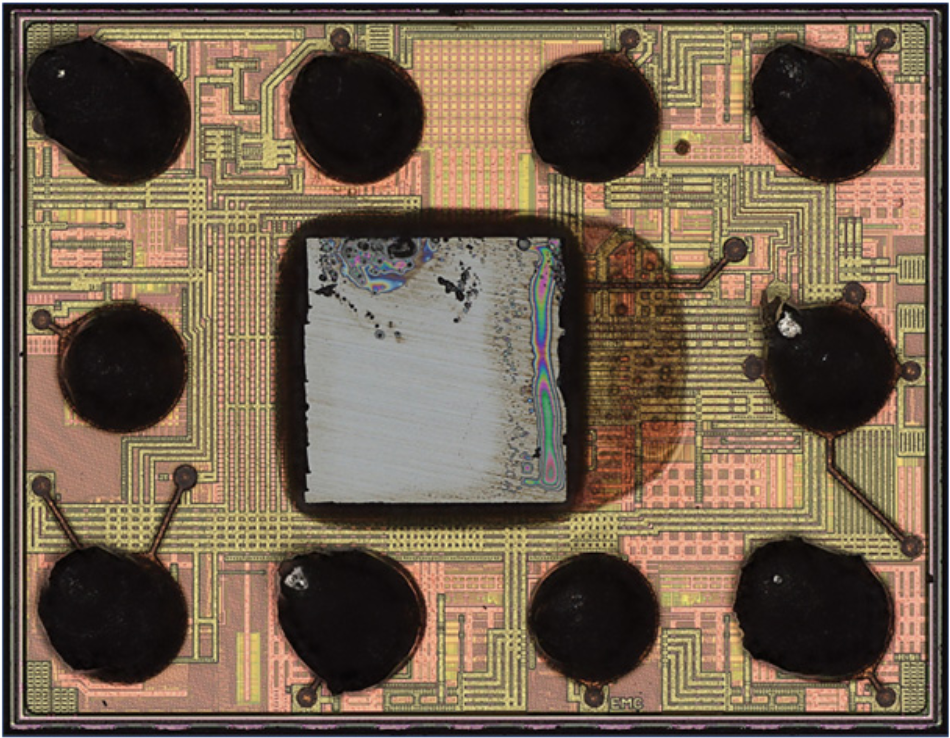

MEMS時鐘發生器SiT30100底視圖
SiT30100采用SiTime公司的EpiSeal工藝，在晶圓級對壓電MEMS諧振器進行氣密封裝，而無需陶瓷封裝。該壓電MEMS時鐘發生器采用倒裝芯片連接，封裝形式為帶有10個焊球的WLCSP，尺寸僅為1.66 m × 1.29 mm × 0.39 mm，精度高達±0.5 ppm，適用于5G通信、射頻系統和全球?qū)Ш叫l(wèi)星系統（GNSS）。

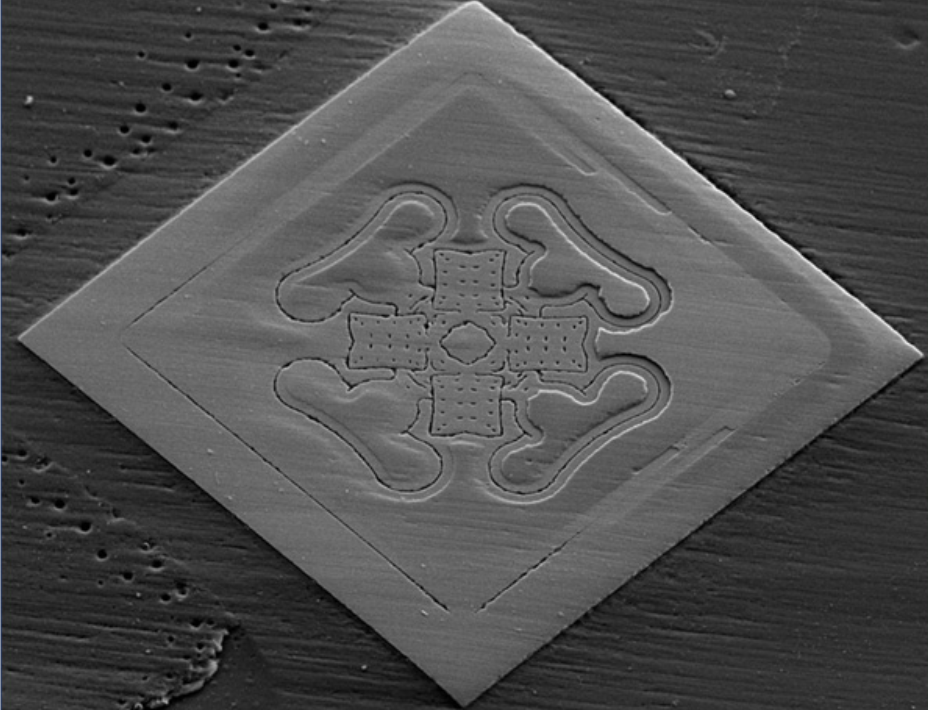

MEMS時鐘發生器SiT30100中的MEMS諧振器
這份報告包含豐富的壓電MEMS時鐘發生器光學照片和掃描電鏡（SEM）圖像，以及從晶圓襯底到最終封裝的完整成本分析。
