“Fab”模式指半導體企業擁有自己的晶圓廠，集設計、制造、封裝、測試于一體的垂直整合模式，英文簡稱IDM（Integrated Device Manufacturer）。典型代表包括英特爾、三星、意法半導體等。采用Fab模式的公司能夠自行控制產品制造流程、工藝節奏和質量，具備更高的良率優化能力。但由于晶圓廠造價極高比如先進工廠數十億美金起步，也因為此Fab廠商需要負擔沉重的固定資產折舊和運營成本，融資回報率相對較低。
“Fabless”模式即無晶圓廠模式指半導體公司專注于芯片設計和研發，并將晶圓制造及后段封測等外包給專業代工廠（Foundry）完成。典型代表有高通、聯發科、博通、英偉達、海思等。Fabless企業資產輕、運營成本低，可把資源集中在芯片創新上；但也意味著必須依賴代工廠的產能與工藝水平，如果代工廠產能不足或技術配合不佳，可能導致產品延期或競爭劣勢。
純Foundry（晶圓代工）模式則不設計芯片，只接受Fabless或IDM廠商的委托進行制造。Foundry不承擔產品市場風險，僅專注制造服務。典型廠商如臺積電、中芯國際、聯電等，基本是中國的企業的天下。這種分工明細使得半導體產業鏈更高效，Fabless可保持高靈活性和創新力，Foundry通過服務多家客戶實現規模經濟并持續推進制程進步。

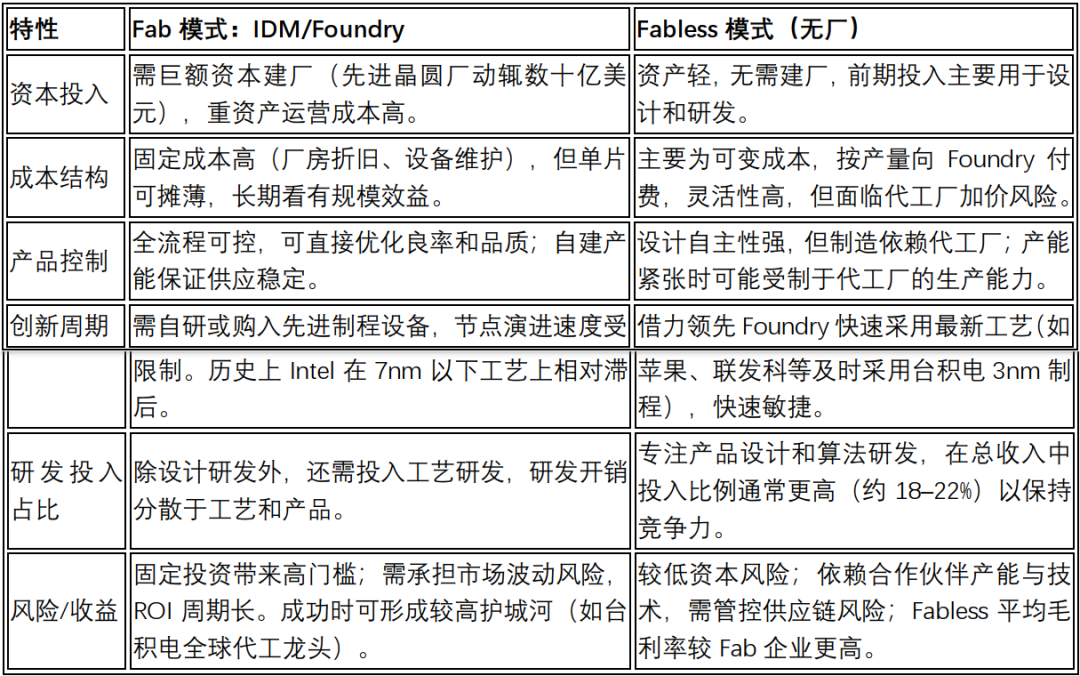

我讓AI搞了一個表格，來對比列舉了Fab（IDM/Foundry）與Fabless兩種模式的主要特征對比
Fab與Fabless的主要差異分析
Fab和Fabless模式在成本結構、投入風險、控制力等方面存在顯著差異。首先，從資本投入和資金成本看，Fab企業需要投入巨額資本建廠，一條尖端工廠造價可達數十億美元，而Fabless企業前期資金主要用于芯片設計和測試，資本需求遠低于建廠。研究顯示，IDM因需融資建廠，其機會成本（加權資本）占銷售額高達10.1%，而Fabless公司僅為2.4%，因此Fabless資產結構更輕、運營杠桿更靈活，這樣就有利于創新。
其次，在成本與盈利上，數據表明Fabless公司的平均毛利率（55–65%）高于Foundry（40–50%）和IDM。因為Fabless避開了工廠高昂的折舊和生產成本，主要費用集中在設計研發和IP許可上；反觀Fab或Foundry，必須持續投入先進工藝和產線更新，因此單位成本更高。這個要想更好的理解，可以找一下國內fabless代表廠商海光，龍芯，瑞芯微的財報看看；然后對比fab代表中興國際，臺積電的財報看看就非常好理解。
再者，產品創新周期和技術升級方面，Fabless優勢明顯。Fabless能迅速借力合作Foundry提供的最新工藝，快速迭代設計。而Fab廠商則需自行推進工藝研發，迭代速度較慢。例如，Intel在芯片制程上近年來落后臺積電；反之，蘋果和聯發科等Fabless廠商能及時采用臺積電3nm、2nm工藝。這意味著Fabless設計的終端芯片往往能夠更快享受到工藝節點的性能和功耗優勢。
最后，在經營靈活性上，Fabless模式的彈性更高。上游Foundry可以服務多家Fabless客戶，使得市場競爭更加分散高效。作為對比，Fab企業通常需承擔單一產品線的風險，如果市場需求低于預期，就可能導致產能過剩和財務壓力。Fabless企業能更靈活調整產品組合和客戶策略，應對市場變化。
相關案例分析

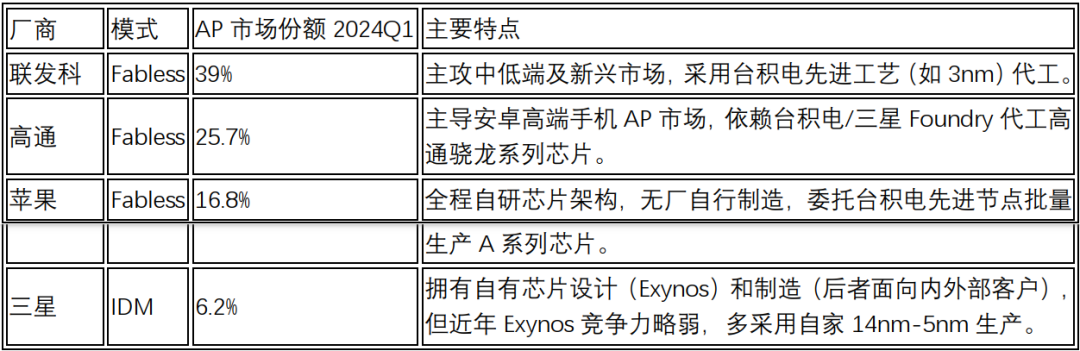

在消費電子領域（如智能手機、可穿戴、智能家居等），Fabless模式普遍占優，但Fab模式也有重要角色。以智能手機應用處理器AP為例，全球市場被幾家Fabless巨頭主導。2024年Q1統計顯示，聯發科和高通分別占據39%和25.7%的手機AP出貨份額（均為Fabless模式）；蘋果（iPhone設計商）占約16.8%，其芯片也是由臺積電代工。三星雖采用IDM模式（自有設計和生產），其Exynos芯片僅占6.2%。
臺積電與英特爾（Fab模式）。臺積電本身不生產自有設計芯片，但作為Foundry龍頭，其每年資本開支巨大（2022年與三星Foundry合計超過1500億美元），持續推進3nm/2nm等先進制程。臺積電掌握了全球80%以上5nm及以下制程產能，為眾多Fabless廠商（蘋果、高通、聯發科、超微、英偉達等）代工核心芯片，在消費電子高端領域幾乎稱霸。
英特爾則是典型Fab模式IDM巨頭，但近年來在7nm及以下工藝上進展遲緩，導致高端芯片競爭力下降（甚至出售了手機調制解調器業務給蘋果）。英特爾開始拓展Foundry業務（Intel Foundry Services），希望借助自身產線為第三方代工，但目前市場占有率仍遠落后于臺積電（臺積電代工市場55%，三星16%）。
高通與聯發科（Fabless模式）。高通和聯發科不擁有晶圓廠，而是專注SoC設計，然后交給Foundry生產。兩者近年來競爭激烈：聯發科成功上升至全球第一，并率先推出3nm汽車級和旗艦芯片；高通則繼續在安卓高端市場保持主導地位。它們均大量使用臺積電生產其7nm/5nm芯片，并在手機、平板、智能穿戴、智能家居芯片等領域占據重要份額。
在可穿戴和智能家居領域，Fabless優勢同樣明顯。例如，可穿戴設備（如智能手表、耳機）常用的低功耗SoC多由高通或聯發科等Fabless廠商提供，代工廠商仍以臺積電和聯電等為主。智能家居中的Wi-Fi/Bluetooth芯片和IoT處理器，多由高通、博通、聯發科或紫光展銳等Fabless企業設計。這些應用的特點是快速迭代需求大、生產批量相對可控，更適合Fabless靈活外包生產，Fab模式公司參與度較小。
Fab/Fabless模式選擇規律
一般創業公司/初創半導體公司，會采用Fabless模式。因為初創公司資本有限，若自行建廠風險極高。Fabless可輕資產運作，將資源集中在芯片設計和創新上，加快產品迭代。數據顯示，超過95%的半導體初創企業采用Fabless；這允許其與已有非常成熟的Foundry（如臺積電、格芯、三星Foundry等）簽訂制造協議，降低技術和供應鏈風險。創業公司能將重點放在專利布局、IP設計和市場定位，提高產品差異化競爭力。
中型設計公司，通常也傾向采用Fabless或輕資產IDM。因為中型公司可能已具備穩定的客戶和收入，但大規模投資晶圓廠往往缺乏經濟規模效應。建議繼續采用Fabless模式，通過與代工廠建立長期合作關系保證產能。同時，可考慮與Foundry進行研發合作，獲取工藝支持或定制服務。
大型芯片企業如已掌握完整產業鏈，Fab模式可獲得垂直整合優勢。例如三星和英特爾等擁有雄厚資金，可自建晶圓廠以確保關鍵芯片供應和技術保密，鞏固市場領先地位。然而，IDM需承擔更高的成本與風險。如三星既為IDM也提供Foundry服務（其Foundry市場約16%，而臺積電55%），表明其力求兼顧自用與外部客戶；蘋果則全Fabless專注設計，通過與臺積電合作獲得行業領先工藝。。跨國大公司會權衡控制力與效率：若需要供應鏈掌控、安全和整體利潤率，可投資Fab；若更重產品創新和市場響應速度，Fabless或委外生產更合適。
總結來說，不同企業根據自身資源和風險承受能力選擇更適合的模式，比如資金雄厚、追求垂直整合的大廠商可考慮持有或投資晶圓廠；資本敏感、產品迭代快的中小公司與初創企業則宜采用Fabless，專注設計創新并借力Foundry制造。
