二極管在現實電路板中，應用是非常廣泛的，對于工程師來說，了解和懂得運用二極管是非常重要的，那這篇文章主要從運用角度出發，先拋開內部復雜的PN結等材料學知識，先會用，然后再回頭了解內部。
其最為主要的一個特性：?jiǎn)蜗驅ㄐ裕驅ǎ聪蚪刂梗?/span>

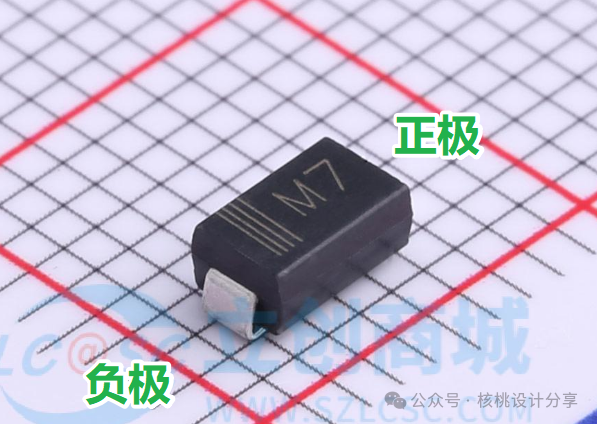

在二極管的正極加正電壓，負極加負電壓，二極管有電流通過，二極管導通。
在二極管的正極加負電壓，負極加正電壓，二極管沒有電流通過，二極管不導通。

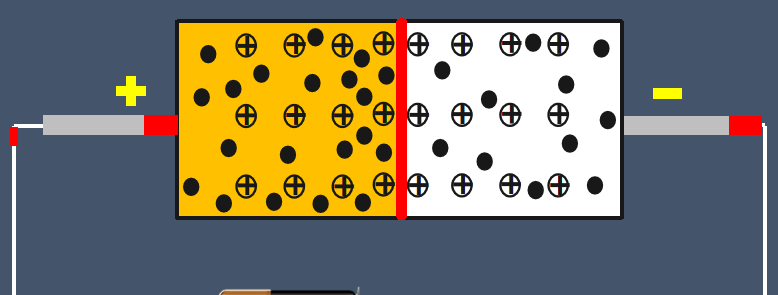

至于為什么二極管具備單向?qū)ǖ奶匦缘纳顚釉颍蠡锟梢宰孕邪俣劝桑∫驗閮?nèi)容比較多，在此就不贅述了，我們記住上面的特性就行！

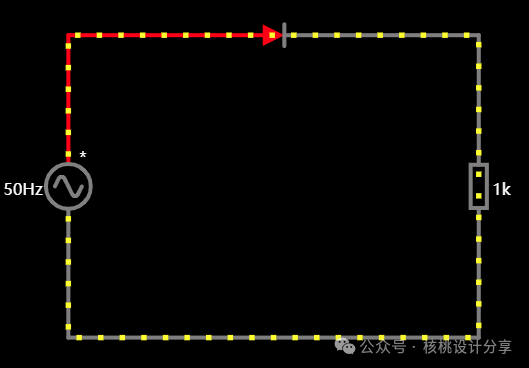

我們先看一個二極管的（半波整流），如下圖1所示：
圖1
輸入50HZ/220V，我們看二極管的輸入波形和輸出波形

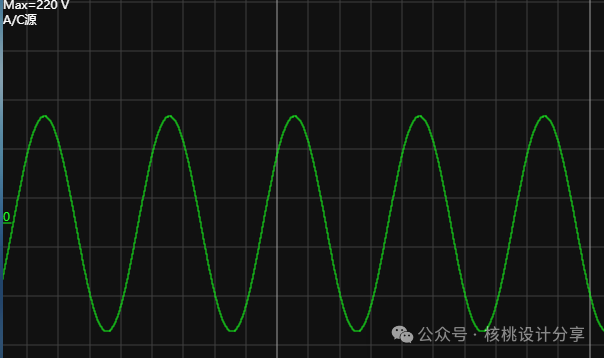

輸入波形
輸出波形
可以看的出輸入波形和輸出波形的區別：交流220V的負半周直接被去掉了
這是因?yàn)槎O管的單向?qū)ㄌ匦裕?/span>
在220V負半周的時候，由于加載到二極管的正極是負電壓，負極是正電壓，所以二極管直接截止，故220V負半周波形無法通過！
接下來我們直接看全波整流（4個二極管），如下圖2所示
圖2

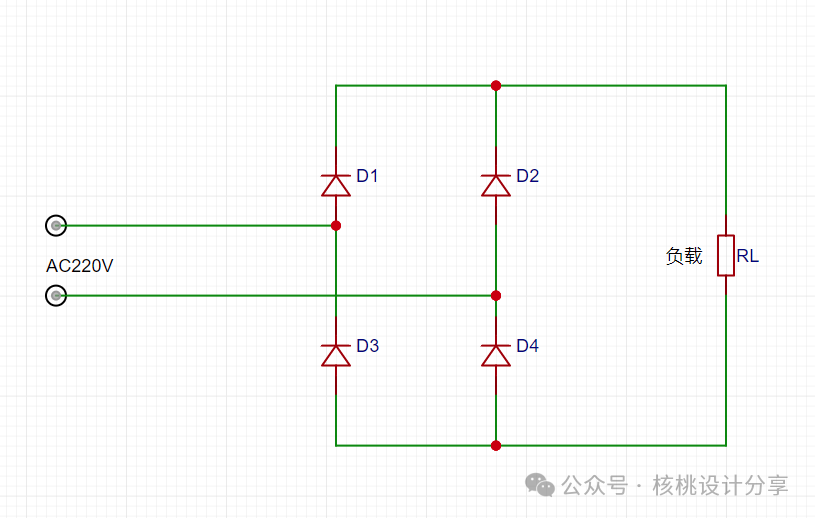

為了更好的理解電路，我們做一下轉換，如下圖3所示
圖3
圖2和圖3是一樣的，大伙可以按照自己的習慣來選擇閱讀。

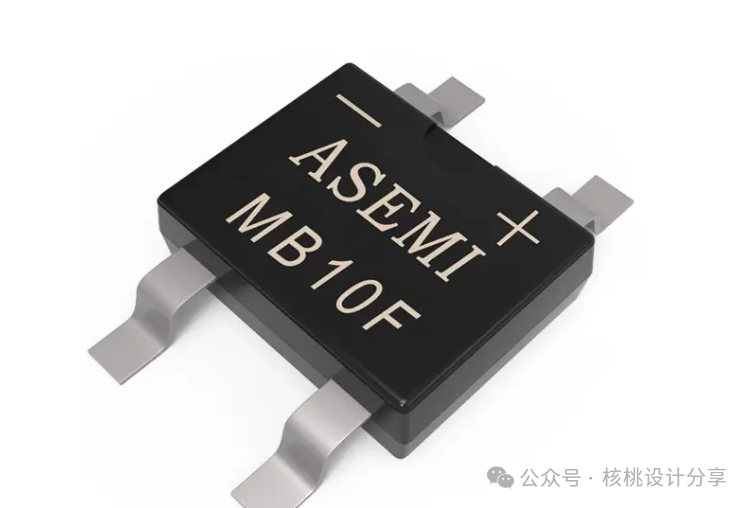

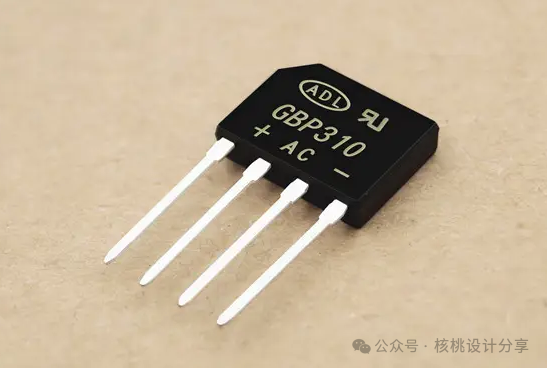

實際使用中有使用4個二極管直接搭成全波整流電路的，或者直接用單個的整流橋，具體看項目需求。實際圖片如下：
那220V/50HZ的交流電經過這4個二極管的全波整流電路之后波形是什么樣子的呢？如下圖所示：
輸入波形
輸出波形

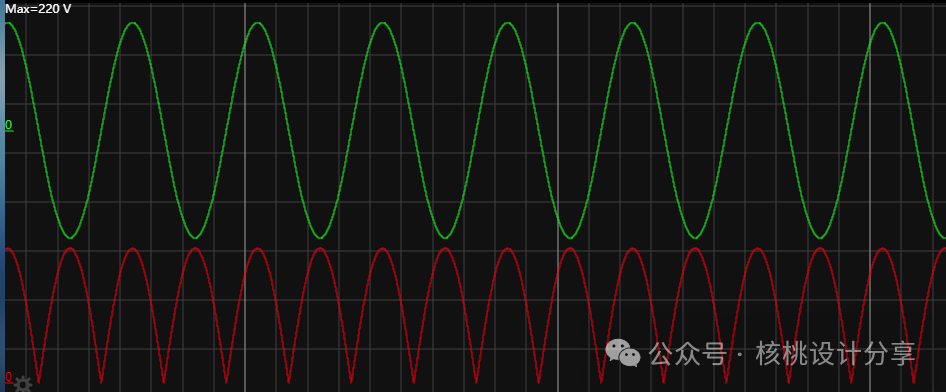

輸入輸出波形
那為什么輸出波形是這樣的？

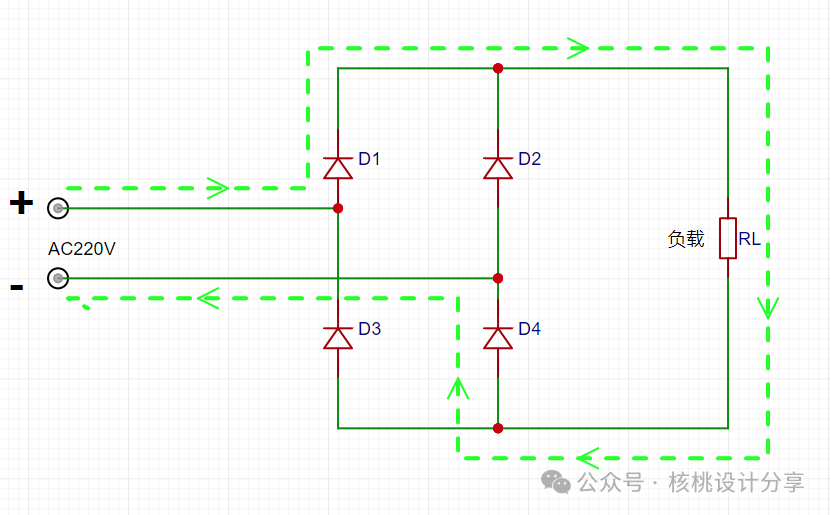

我們先看220V正半周（上正下負）的電流走向，如下圖4虛線所示：
圖4
正半周的時候，4個二極管中只有D1和D4能導通，D2和D3是截止的。
所以此時負載兩端的波形是和輸入基本保持一致的。

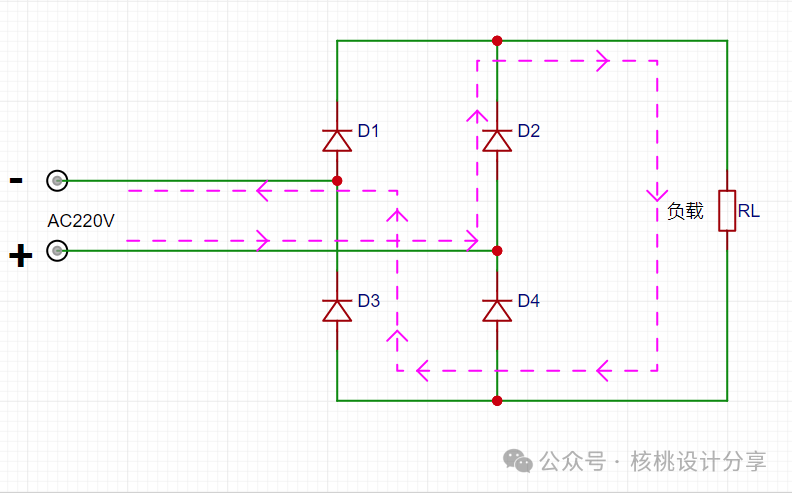

接著看220V負半周（上負下正）的電流走向，如下圖5虛線所示：
圖5
負半周的時候，4個二極管中只有D2和D3能導通，D1和D4是截止的。
從圖4和圖5中可以看出無論是正半周還是負半周，負載端都是有輸出的，只不過直接把負半周的波形直接折到了正半周波形，效果如上面的“輸入輸出波形”圖所示！

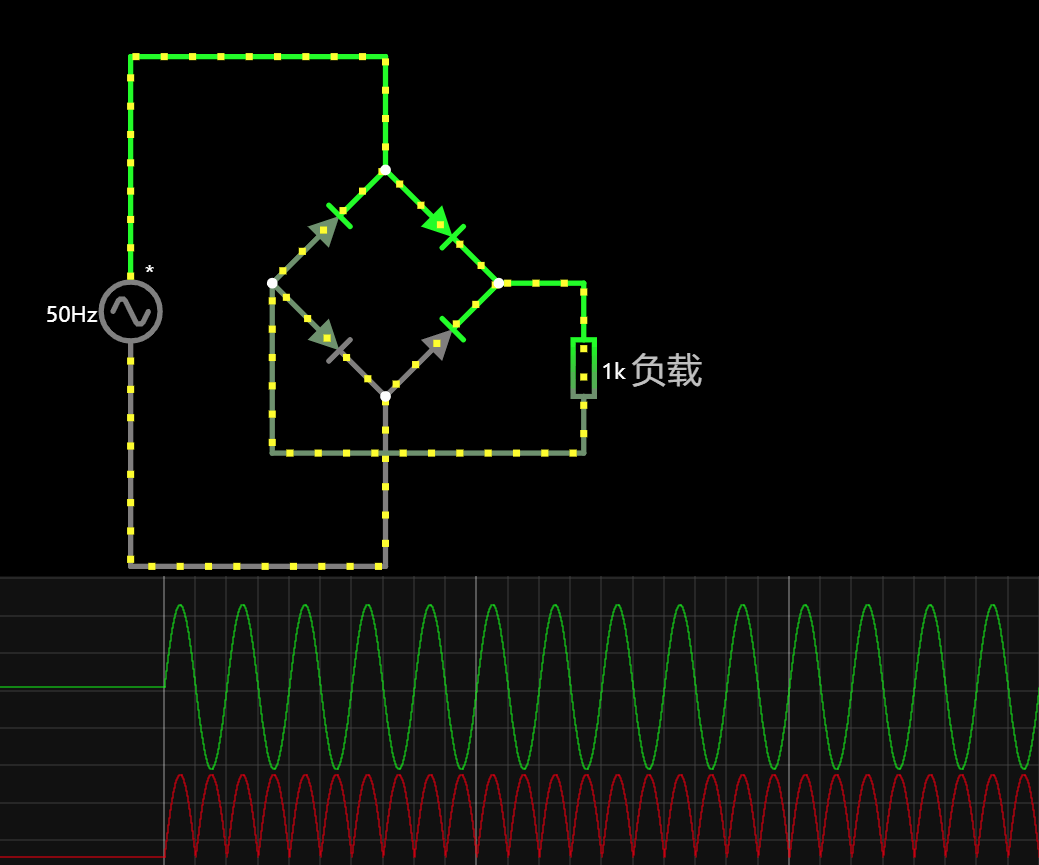

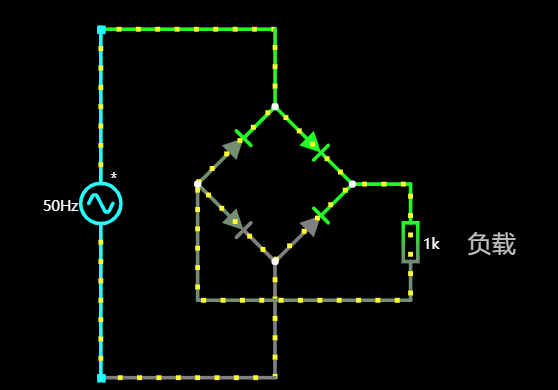

如果以上的圖示還是很難理解的話，我們一起來看一下仿真的效果

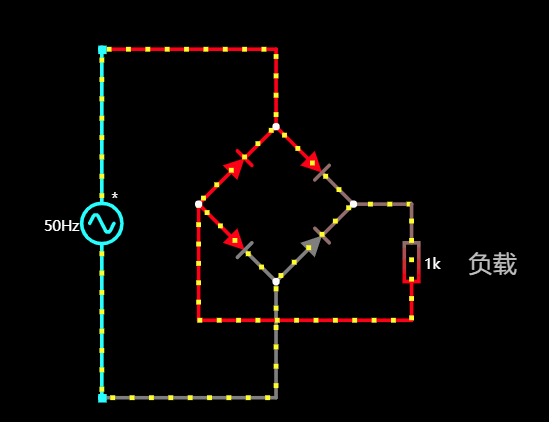

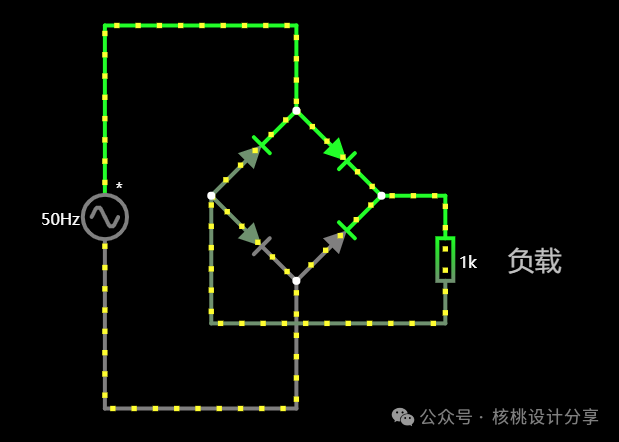

正半周時的電流走向
負半周時的電流走向
整流后的波形

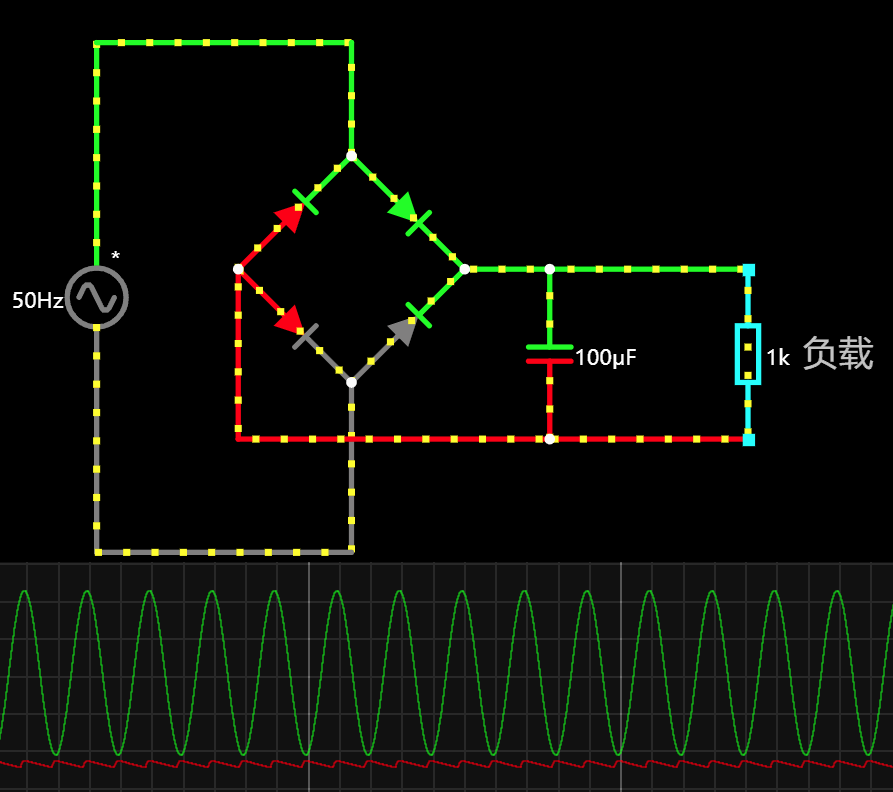

整流之后如果再加上濾波電容，就可以輸出平滑的直流電了。如下面動態圖所示：
