芝能智芯出品在電池管理系統中，電化學阻抗譜這個工具正式開始被芯片化，恩智浦BMA7118 與 BMA7418 的推出，電池管理系統在芯片層集成高同步 ADC 與硬件級 DFT，帶來全新的健康監測能力。
從功能來看，EIS 芯片級集成正在可以重新賦予更好的SOC/SOH 測量的精度邊界，高同步 ADC 與多通道架構為大規模電芯檢測提供可靠的時域基礎，pin-to-pin 兼容方案降低升級門檻，使 EIS 具備現實的產業落地性。
電化學阻抗譜長期作為實驗室技術，用于電極界面分析、SEI 膜建模、電芯一致性檢測以及壽命預測。然而傳統 EIS 測量依賴昂貴儀器、高頻模擬前端與嚴格環境條件，因此無法進入量產車用 BMS。
芯片化的核心價值，在于將高同步 ADC、硬件級傅里葉變換（DFT）與可靠的隔離鏈路整合在量產芯片架構中，使阻抗測量在車輛運行狀態下成為可行任務。
傳統 BMS 的采樣鏈路往往采用單 ADC 復用通道的方式，通過切換采樣電路完成多串電芯電壓的采集。這種方式在 EIS 場景下無法滿足高時間一致性需求，因?yàn)樽杩箿y量需要在電壓相應信號的相位與幅度中提取極小差值。

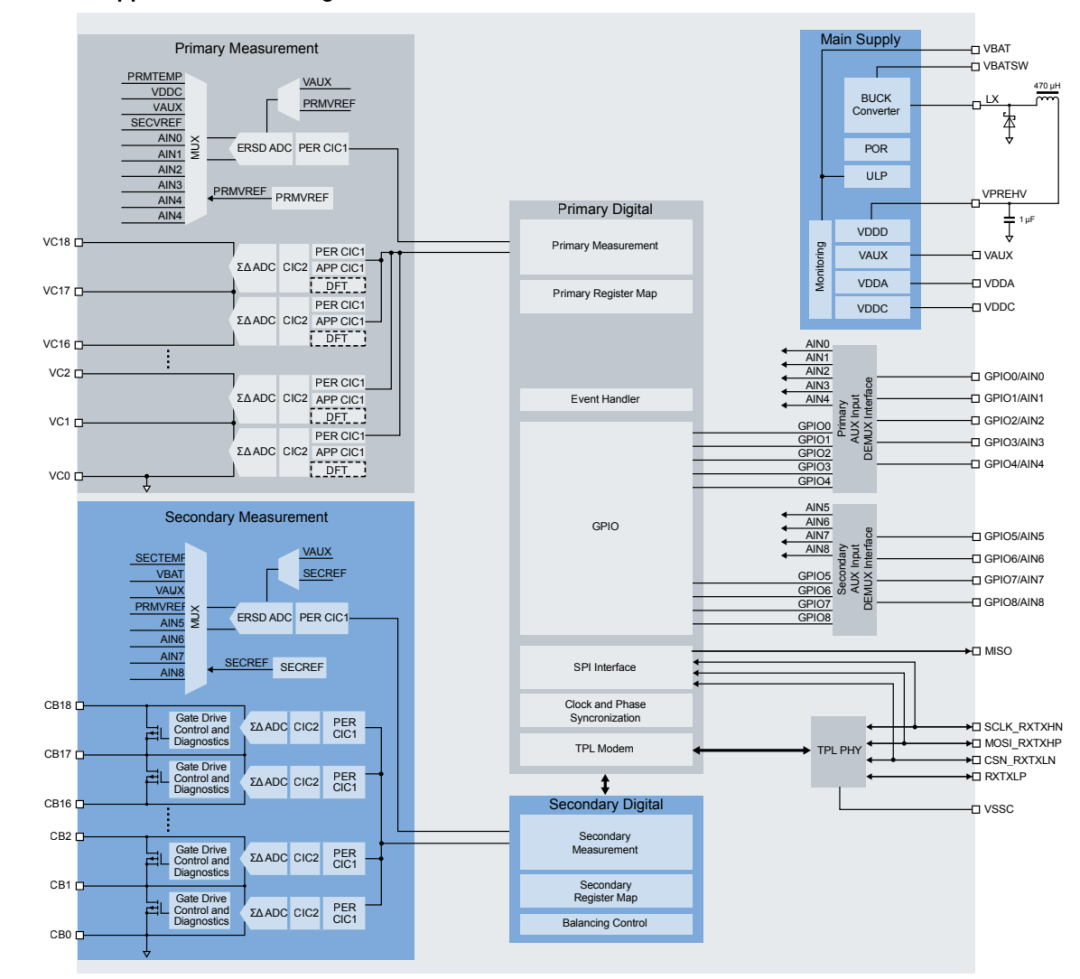

NXP 為每個電壓通道配置了獨立高精度 ADC，使 BMA7118/BMA7418 可以提供納秒級同步，使誤差收斂到 150ns 量級。典型電壓測量誤差可達到 ±0.8mV，并維持極低的長期漂移。
在阻抗建模場景中，這種級別的線性與穩定性直接影響到高頻弧段擬合、擴散過程建模及等效電路參數提取。
每通道 ADC + 高同步相位架構，使得 EIS 從傳統單點測量轉為真正意義上的“全包級同步阻抗觀測”，這對多串電芯的健康監測意義很大。
恩智浦BMA7418 集成了專用 DFT 模塊。對于阻抗測量而言，傅里葉計算的穩定性與低延遲是關鍵指標。
硬件 DFT 帶來的優勢包括：顯著降低 MCU 運算負載，避免軟件算法因時序干擾導致的相位漂移，實現多節點同步計算，使整包電芯獲得一致的頻域響應。
BMA8420、BMA6402 等配套芯片中加入獨立 DFT 與超精密同步時鐘，以完成跨多條菊鏈的觸發一致性。對于 100+ 串的大型電池包，若沒有這種“采樣-DFT-通信”鏈路的一體化工程化設計，PACK 級 EIS 將難以落地。
阻抗測量的準確性不僅取決于采樣鏈路，也受到激勵源的影響。
NXP 提供兩類激勵方式，適配不同容量、阻抗與結構的電芯系統。
在一個成熟的車規級電池管理系統中，引入 EIS 不僅需要高精度器件，還要具備結構級的容錯、同步鏈路、軟件補償與升級便利性，在系統工程上維持了高度兼容性，使 OEM 和 Tier1 可以在現有設計基礎上快速加入阻抗測量能力。
采用雙測量路徑（Primary 與 Secondary），包括：
◎ 雙 ADC 鏈路
◎ 雙寄存器區
◎ 獨立數字路徑
這種結構使得電壓、溫度測量均滿足 ASIL D 要求。EIS 需要采集微小 AC 變化，因此全鏈路的冗余性不僅關系到安全，更影響頻域數據的可信度。
高同步帶來的挑戰之一在于長串電芯時通信延遲的累積，在系統中具備兩項能力：
對于 800V 架構的電池包，這種同步能力直接決定了阻抗譜的質量與可重復性。保留原始布局，替換芯片即可集成 DFT、同步與觸發能力，升級路徑對供應鏈與量產驗證具有極大吸引力，使 EIS 不再是實驗室技術，而真正成為規?；芰?。
芯片層面的創新使得電池管理技術正在從“外部特征測量”邁向“內部機制診斷”。
EIS 的引入使 BMS 不再依賴單一電壓、電流與溫度等外部參數，而是能夠直接捕捉界面反應、擴散過程與微短路跡象，提升 SOC/SOH 的精度，也為高壓快充提供更高的安全性。
