那么問題來了：
我們該如何驗證PMIC是否真的“聰明又穩定”？
今天的主題就是：PMIC測試的關鍵測量項與儀器選擇。

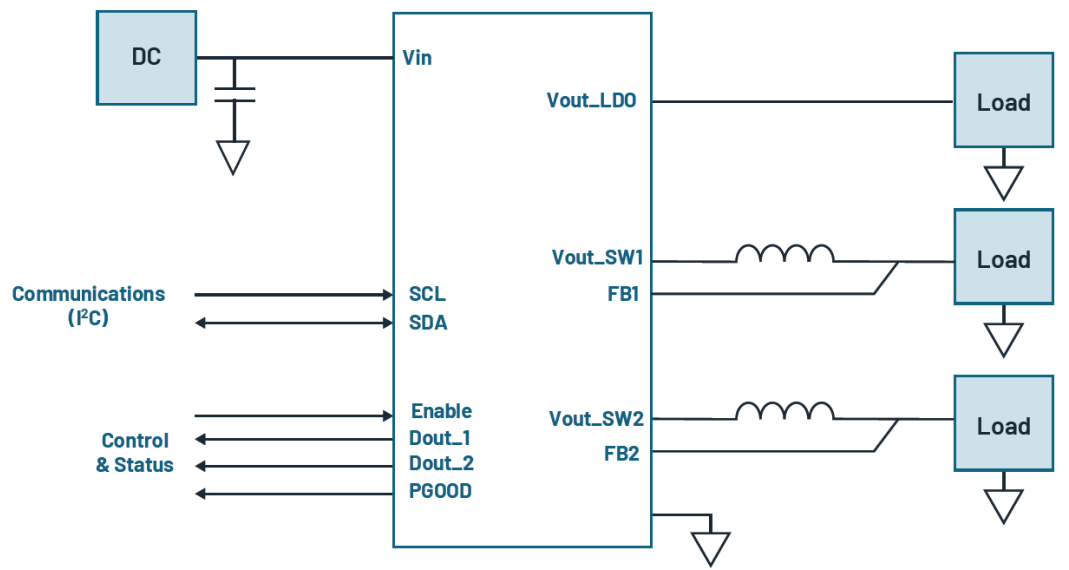

PMIC（Power Management Integrated Circuit）是一種專門用于調節與控制電源的芯片。
除了常見的LDO、DC-DC轉換器外，現代PMIC通常具備多路輸出和智能控制能力，被廣泛應用于處理器、電源模塊和移動設備的電源系統中。
? 一句話：
PMIC是讓系統高效、穩定、低噪聲運行的 “隱形功臣” 。
完整的PMIC測試包括以下核心項目
測試項目 | 測量目標 |
負載調節 （Load Regulation） | 輸出電壓隨負載變化的穩定性 |
線性調節 （Line Regulation） | 輸出電壓對輸入電壓變化的敏感度 |
效率（Efficiency） | Pout / Pin |
靜態電流（IQ） | 輸出關閉時的電流消耗 |
瞬態響應（Load Transient Response） | 電壓對負載階躍變化的響應 |
紋波與噪聲 （Ripple & Noise） | 輸出端的噪聲水平 |
啟動/關斷時序（Startup/Shutdown Timing） | 電源軌上電與掉電的先后關系 |
串行總線解碼（I2C / SPI / SMBus…） | 通信與控制驗證 |
過壓/過流保護 | 檢查保護限值是否生效 |
Bode圖 / PSRR分析 | 檢查控制環路穩定性與輸入噪聲抑制 |
不同測試目標，對儀器要求各不相同。

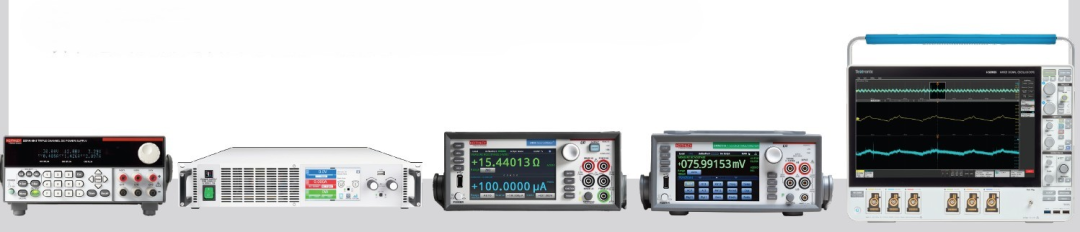

儀器類型 | 電壓精度 (@5V) | 電流精度 (@3A) | 典型用途 |
直流電源 | 0.05% | 0.1% | 電源輸入與穩壓控制 |
源表 | 0.02% | 0.05% | 精密I/V測量 |
電子負載 | 0.05% | 0.05% | 模擬動態負載與瞬態響應 |
萬用表 | 0.005% | 0.05% | 精密電壓、電流測量 |
示波器 | 2% | 2% | 啟動波形、紋波與噪聲分析 |
? 小貼士：
精度測試 → 選用源表或萬用表
動態響應 → 選用示波器

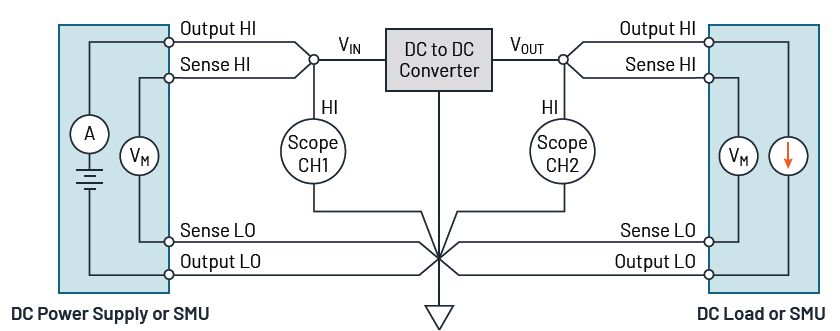

一個典型的PMIC測試架構如下：
配合泰克4/5/6系列MSO示波器，可實現：
■ 多路電源軌同步測量
■ 啟動與關斷時序驗證
■ 紋波與噪聲頻譜分析
■ 串行總線（I2C / SPI / SMBus…）解碼
■ 環路穩定性評估（Bode Plot）
■ 電源抑制比（PSRR）
這一整套系統，讓工程師能在一臺示波器上完成時域 + 頻域 + 通信分析三合一調試，大幅提升開發效率。
在泰克，我們將PMIC測試劃分為三大核心能力：
精準測量
Keithley系列源表和電源提供微伏級分辨率，輕松測量靜態電流、待機功耗、調整率等等。
波形洞察
4/5/6系列MSO示波器 超低噪聲前端與高采樣率，捕捉最細微的波形變化。
自動化與穩定性分析
內置Bode Plot、PSRR、總線解碼等功能，使得測試自動化一步到位。
PMIC關鍵測量一覽
隨著電源轉換速度的提升與系統復雜度的增加，PMIC測試已成為電源設計驗證中的關鍵環節。借助泰克的完整測試解決方案，工程師可以更快定位問題、更準確評估性能，并在更短時間內完成從設計驗證到量產測試的全過程。
掃描二維碼
下載PMIC關鍵測量一覽
穩定的電源來自精準的測量，
泰克，讓你的電源管理更聰明。
