現代汽車電驅系統結構揭秘

現代Ioniq 5是一款跨界純電SUV，提供RWD（兩驅）和AWD（四驅）兩種版本，電池容量分別為58kWh和72.6kWh，2年前Munro對在美國銷售的72.6kWh四驅版車型進行了拆解調研。（Munro & Associates實施各種車輛拆解調研，深入調研各種車輛零部件的詳細規格參數，包括重量、尺寸和成本分析，并提供拆解調研報告）。（下圖來源于：汽車開發圈，2025-4-10）

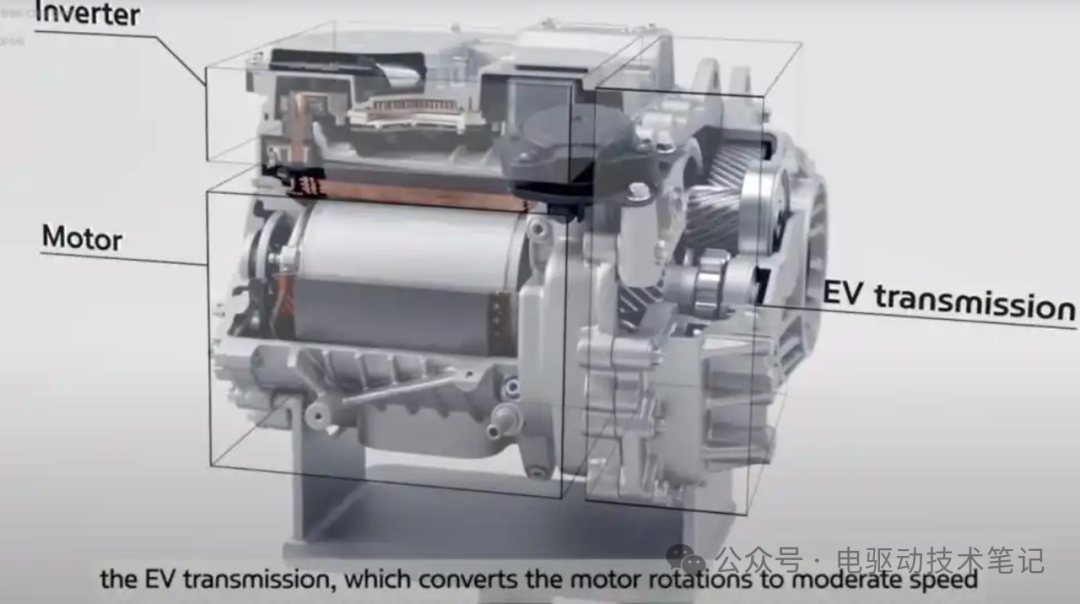

1.電機

驅動電機是內部油冷式的SC繞組IPMSM（嵌入式永磁同步電機），拆解車型（四驅版）前置電機的最大輸出功率70kW/最大扭矩255Nm，后置電機的最大輸出功率為155kW/最大扭矩350Nm。

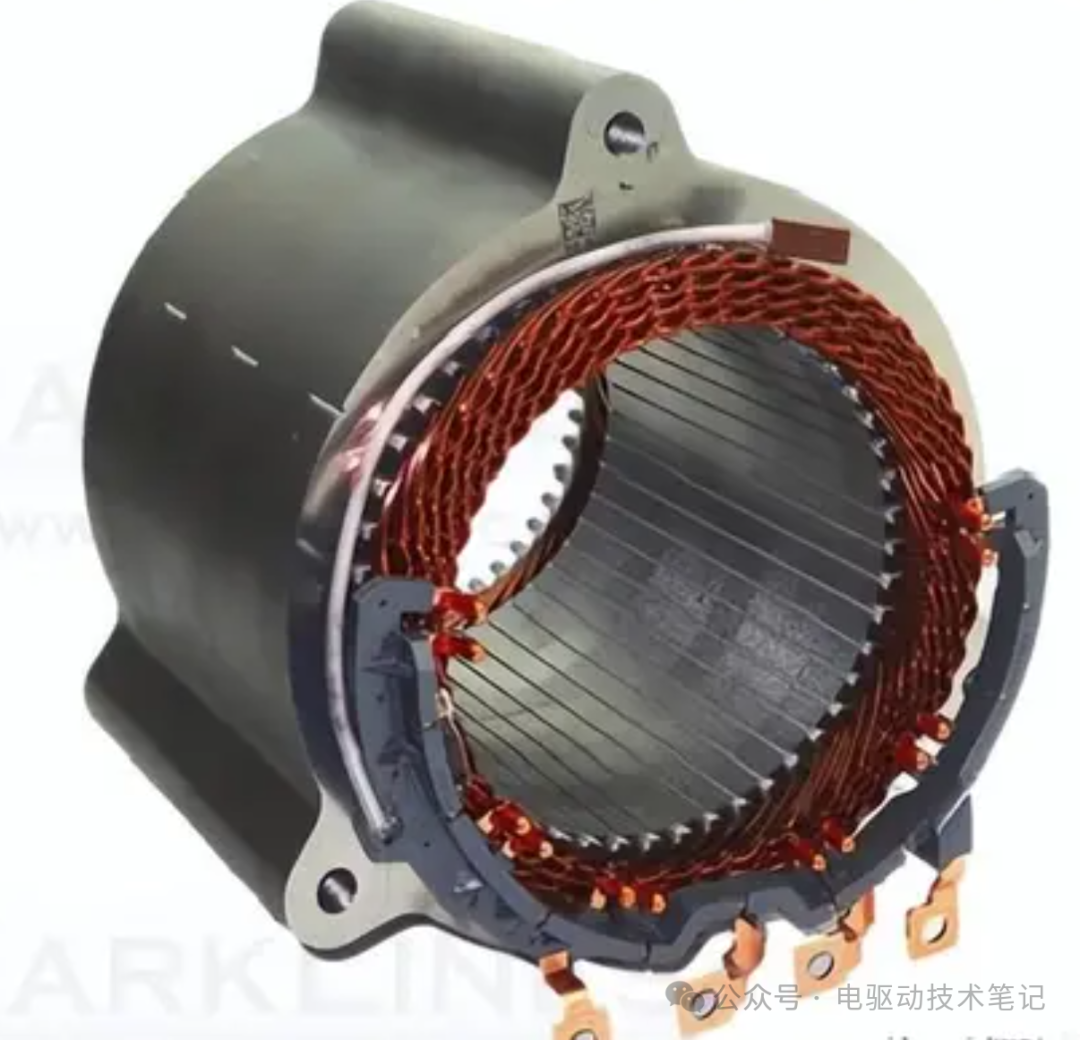

轉子和定子鐵芯的截面形狀完全相同，沿用電磁鋼板沖孔的沖壓模具，以匹配不同鐵芯層厚的前后電機規格。定子的外徑（不包括固定部分）約為200mm，內徑約為140mm，前置電機的鐵芯層厚約為110mm，后置電機的鐵芯層厚約為170mm，對應的前置電機最大輸出功率為70kW/最大扭矩255Nm，后置電機最大輸出功率為155kW/最大扭矩350Nm。定子有48槽，采用SC（分段線圈或分段導體）繞組方法，也就是將扁線制成發夾狀，插入槽中，兩端焊接形成線圈，并將扁線型電磁線插入定子的每個槽中。與使用圓形漆包線的傳統插入式分布繞組方法相比，這種方法可以使填充系數更高，因此近年來被越來越多的公司所采用[1]。

Ioniq 5電機定子的一個顯著特點是“提供四個電機端子”。除了用于連接三相交流繞組的三個端子外，第四個端子通過逆變器和接線盒連接到快充（直流）電路，后置電機和逆變器在充電期間充當升壓轉換器，利用現有組件實現400V和800V電壓下的直流快充，無需額外組件[1]。

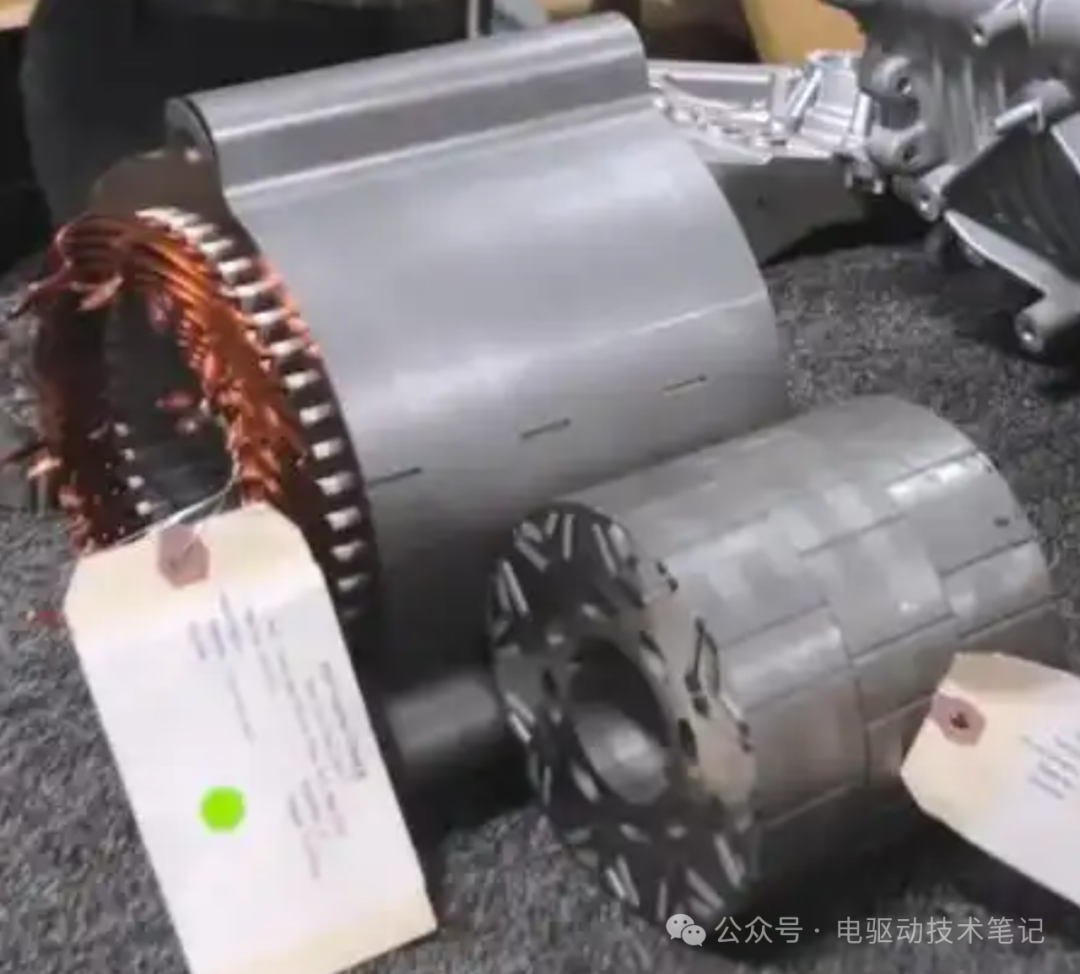

轉子外徑約為140mm，前置電機的鐵芯層厚約為110mm，后置電機采用鐵芯層厚約為170mm的嵌入式永磁同步電機轉子。轉子的磁鐵排列為雙層V型8極磁路，每極有4片釹磁鐵，其中2片為小尺寸磁鐵，另2片為大尺寸磁鐵[1]。

前后電機的轉子都有四級斜槽結構，軸長分成四部分，切割模型圖片中顯示，考慮到扭轉方向，轉子呈V形偏移，但拆解品中并非V形，而是重復了相同的偏斜角度。轉子軸采用陶瓷軸承，端殼上安裝了環形碳纖維刷，用于轉子軸接地。帶4個端子的后置電機[1]

2.控制器

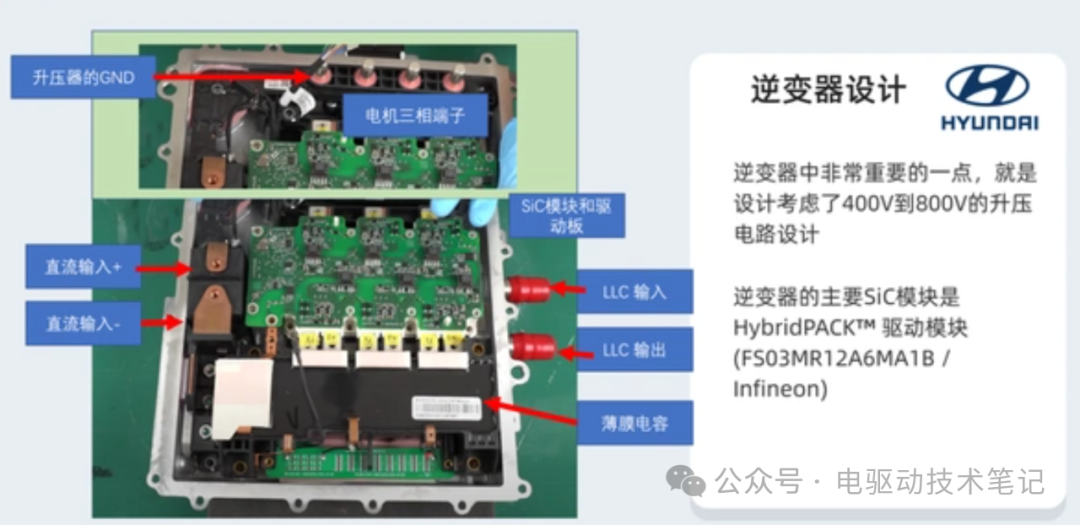

前后逆變器的功率器件不同，前置逆變器使用IGBT功率模塊，后置逆變器使用SiC（碳化硅）MOSFET功率模塊。（下圖來源于：芝能汽車，2022-9-28）

減速器采用的是用于純電動車e-Axle的三軸兩級標準配置。

電池為鋰離子電池，58kWh基礎版本采用24個模塊，電壓為522.7V，77kWh版本采用32個模塊，電壓為697V，可實現最大800V/350kW快充和400V快充。

3.減速器

前后減速器的基本結構相同，都是用于純電動車e-Axle的標準三軸兩級減速器，前差速器上裝有兩個小齒輪，后差速器上裝有四個小齒輪，前后差速器結構上略有不同，但最終傳動比都是10.65：1[2]。

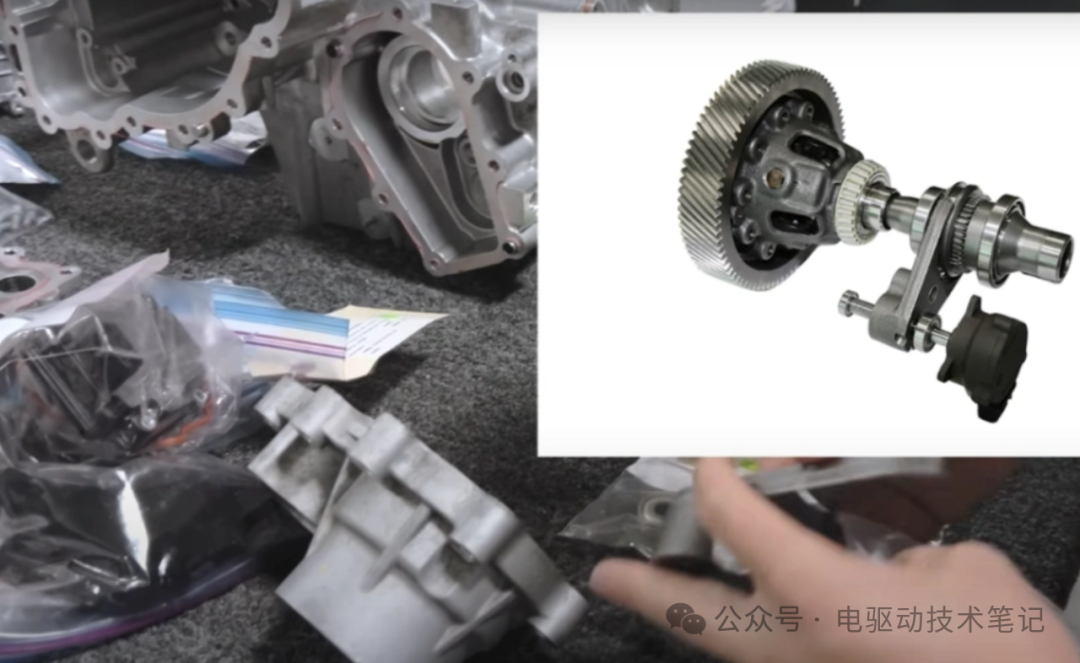

減速器殼體由鋁鑄件制成，前后減速器均可在頂部承載逆變器等組件，駐車組件安裝在后減速器上，車軸分離組件則安裝在前減速器上[2]。（下圖來源于：汽車開發圈，2025-4-10）

汽車開發圈[2]作者認為：現代汽車Hyundai Ioniq 5的前后驅動單元在設計和技術上有許多創新之處，如斷開單元、集成升壓轉換器以及獨特的逆變器設計和冷卻策略等，這些技術使其在市場上具有一定競爭力[2]。

參考來源

[1]熱心香瓜nZ. 《現代Ioniq 5電機、電控、減速箱拆解報告》.懂車帝, 2023-12-20.

[2]汽車開發圈.《拆解現代Ioniq 5前后驅動單元：800V系統是怎么運作起來的》, 2025-04-10
