▲ 這篇文章我們聚焦于中車的1000V電機絕緣方案，把高壓驅動電機絕緣拆成一個系統性問題：峰值電壓、開關頻率、局部放電、繞組溫升、耐電暈材料和有限槽內空間，必須同時支撐，牽引電機才可能長期穩定運行。
● 這里最容易被誤讀的是：只把1000V理解成“絕緣厚度加大”。真正決定壽命的不是單一耐壓值，而是PDIV/PDEV裕量、氣隙控制、VPI填充、云母/納米/PI材料體系和場強分布的共同收斂。
先說核心判斷：
1000V對于電機本體并不是一個絕對陌生的電壓等級，軌道交通牽引電機早就有更高電壓經驗。真正困難在汽車場景：驅動電機體積小、槽內空間緊、功率密度高，同時逆變器開關頻率上去后，絕緣系統要面對更頻繁的局部放電、更高運行溫度和更苛刻的壽命要求。
本文主線
第一層：先看絕緣系統本身，它不是單一材料，而是電磁線、槽絕緣、相間絕緣、浸漬樹脂和工藝共同組成的系統。
第二層：再看1000V平臺帶來的三類壓力：高電壓、高開關頻率和高功率密度。
第三層：最后看可落地的絕緣優化：耐電暈、耐熱、云母復合、VPI和PDIV設計必須一起閉環。
電機絕緣的底層任務很好理解：讓電流在應該流動的路徑中流動，同時把匝間、相間、對地和端部這些不同電位邊界隔開。

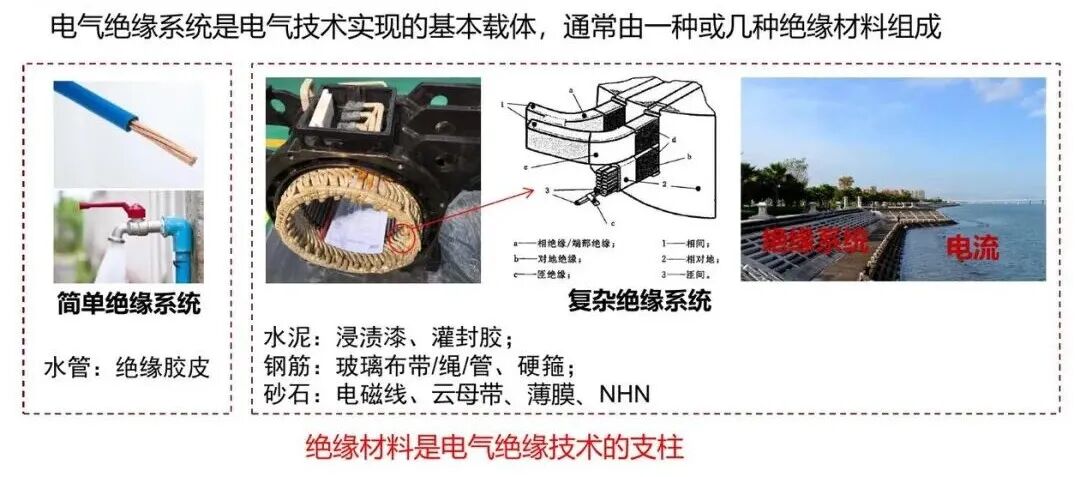

我們可以把它類比成“水泥、鋼筋、砂石”的組合，這個比喻很重要，因為它提醒我們：絕緣失效往往不是某一種材料單獨失效，而是材料、結構和工藝形成的系統裕量不夠。
因此，高壓平臺下討論電機絕緣，不能只問材料耐壓多少，還要看電導、極化、損耗、擊穿這些基礎機理如何進入工程邊界。尤其在汽車驅動電機中，有限槽滿率、扁線結構、端部空間和冷卻路徑都會反過來限制絕緣厚度與材料組合。
SysPro備注：絕緣系統的本質不是“更厚”，而是用有限空間同時換來耐壓、耐熱、耐電暈和可制造性。
電動汽車驅動電機常見的散繞繞組和矩形繞組，絕緣組成包括電磁線、浸漬漆、槽絕緣、相間絕緣、引線套管、涂覆粉和匯流排等。

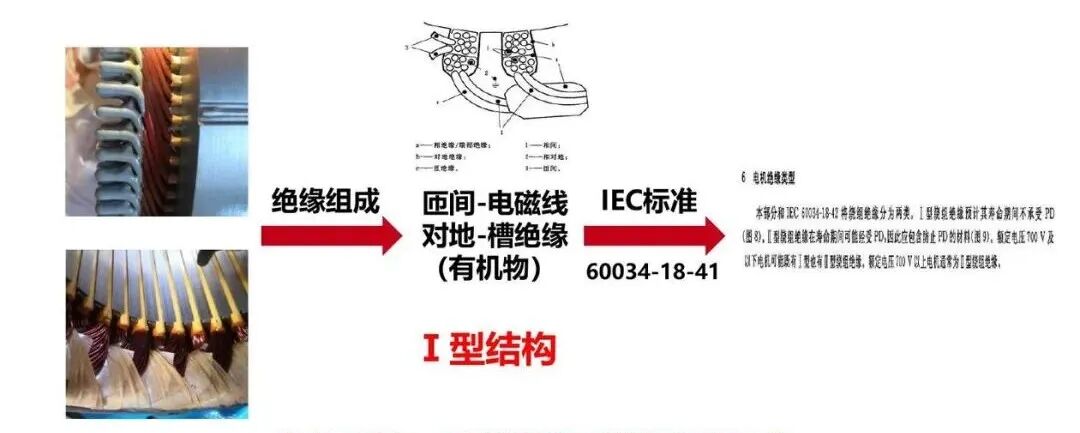

下圖所示，進一步把繞組絕緣系統本質指向“匝間-電磁線、對地-槽絕緣”的有機物結構，并引出IEC 60034-18-41中的I型結構問題。
這里想表達的關鍵是：如果運行過程中不能保證完全避開局部放電，單純沿用低電壓平臺的I型思路就可能不夠。1000V平臺讓峰值電壓、dv/dt和繞組間電位差一起上升，絕緣系統必須從“正常情況下不發生PD”轉向“如何提高PDIV并降低PD侵蝕概率”。
SysPro備注：1000V平臺的拐點，是把絕緣從材料選擇題推向系統壽命設計題。
中車把1000V平臺的壓力拆成三類：高電壓平臺、高開關頻率和高功率密度。
電壓升高會讓電壽命模型中的壽命下降趨勢更加敏感；

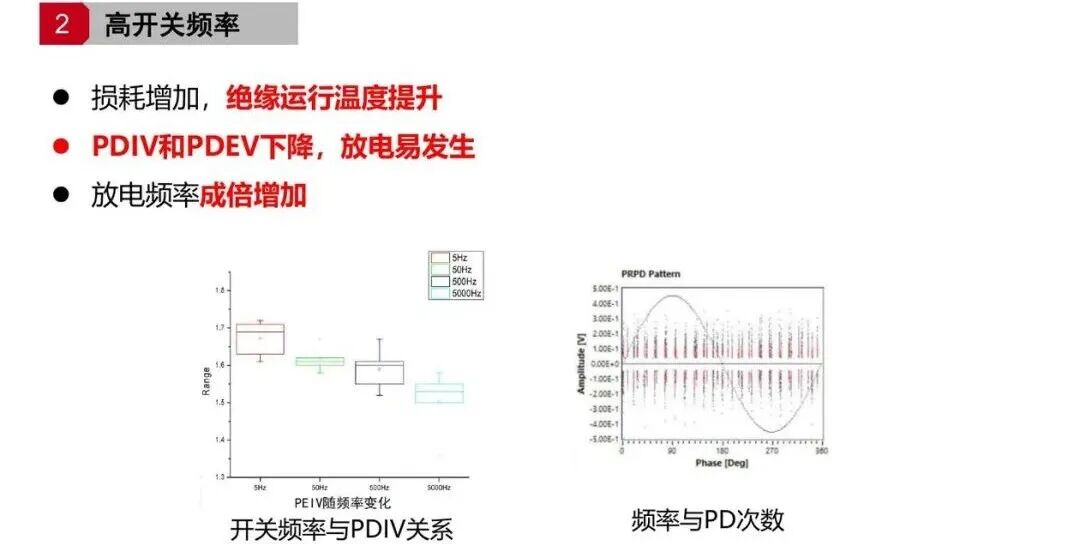

開關頻率升高會帶來損耗增加、絕緣運行溫度提升，并使PDIV和PDEV下降，放電更容易發生；
頻率提高還會讓放電次數成倍增加。
更麻煩的是，局部放電不是一個靜態點缺陷：放電過程中的高速粒子具有隨機性和發散性，會對絕緣材料形成全方位加速侵蝕。與此同時，高功率密度使繞組運行溫度更高，熱應力又會誘發或放大微觀裂縫。電、熱、機械缺陷疊加后，絕緣壽命不再由單一耐壓參數決定。
SysPro備注：高壓平臺的真正難點，是PD風險和熱老化不再分開出現，而是在高頻高功率密度工況下相互放大。

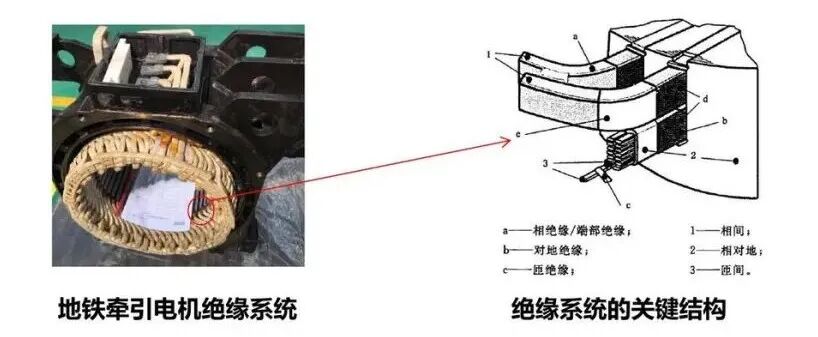

中車介紹了軌道交通牽引電機處理高壓絕緣的設計思路，常用云母、VPI和旋轉固化等工藝，使絕緣系統具備承受局部放電侵蝕的能力。
云母的價值來自兩個方面：無機非金屬材料可承受離子轟擊、高溫、紫外和化學侵蝕，多層片狀結構還能限制局放侵蝕路徑。
VPI的作用，也不是簡單“上漆”，而是填充線圈絕緣內部、線圈與鐵芯之間、線圈與線圈之間的氣隙，并防止浸漬樹脂大量流失后形成新的空隙。對于1000V汽車電機，這些經驗的價值在于提供了耐PD的方向；難點在于汽車電機尺寸、成本、節拍和槽內空間都更緊，不能原樣搬用軌交電機方案。
SysPro備注：傳統高壓牽引經驗?zāi)芴峁┎牧虾凸に囘壿嫞囯婒?qū)還要同時滿足空間、重量、成本和批量制造約束。
此外，中車給出的優化路線不是單點加厚，而是分層處理：
匝間和相間絕緣可以通過添加無機納米顆粒提升耐電暈?zāi)芰Γ驗榧{米無機物不易氧化和降解；
對地絕緣可以引入云母，提高絕緣系統整體耐電暈?zāi)芰Γ?/span>
耐熱方面，則可采用耐溫等級更高的聚酰亞胺作為電磁線絕緣。

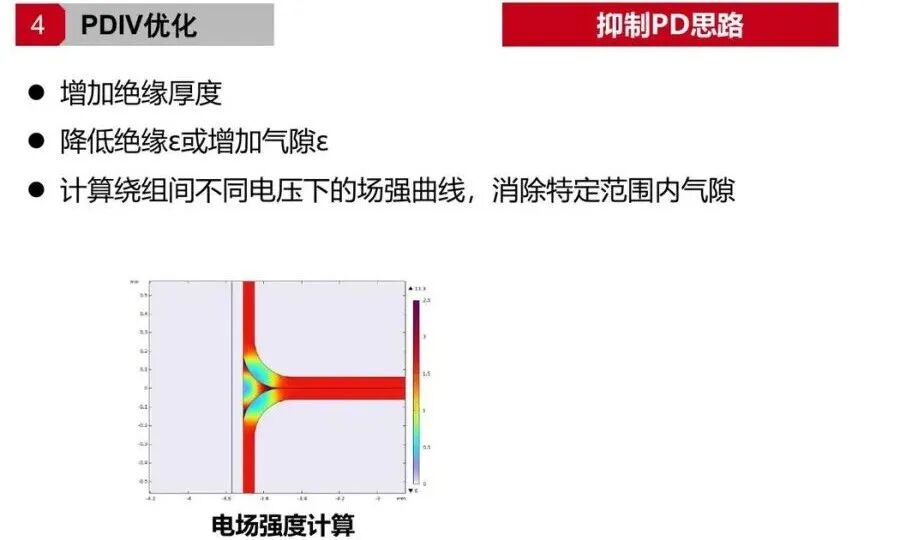

PDIV優化，則進一步回到缺陷和電場本身：局部放電來自缺陷部位空氣被擊穿，空氣擊穿強度約3kV/mm，而絕緣材料擊穿強度可達到約300kV/mm量級。也就是說，真正危險的往往不是大塊絕緣材料，而是氣隙、界面和局部場強集中。
因此，這里的抑制思路包括：增加絕緣厚度、降低絕緣介電常數或增加氣隙介電常數，并計算繞組間不同電壓下的場強曲線，消除特定范圍內氣隙。這背后的工程含義是：1000V平臺電機絕緣優化必須把材料體系、VPI填充、缺陷控制和電場設計合成一個閉環。
SysPro備注：如果只換一種更貴材料，1000V絕緣問題不會自動解決；真正有價值的是把耐電暈、耐熱、氣隙控制和場強分布一起設計。
? 最后想說
1000V電壓平臺真正改變的，不只是電機端口電壓，而是把汽車驅動電機從“低壓平臺經驗延伸”推向“高壓絕緣系統重構”。高電壓、高頻率和高功率密度同時出現后，PDIV裕量、耐電暈材料、VPI工藝和場強設計必須一起收斂，否則絕緣壽命很難靠單一材料或單一厚度兜住。
