小米 K 歌麥克風作為面向家庭娛樂場景研發的設備，自上市以來，憑借簡約外觀設計、多樣實用功能與高性價比優勢，吸引了大量消費者關注。

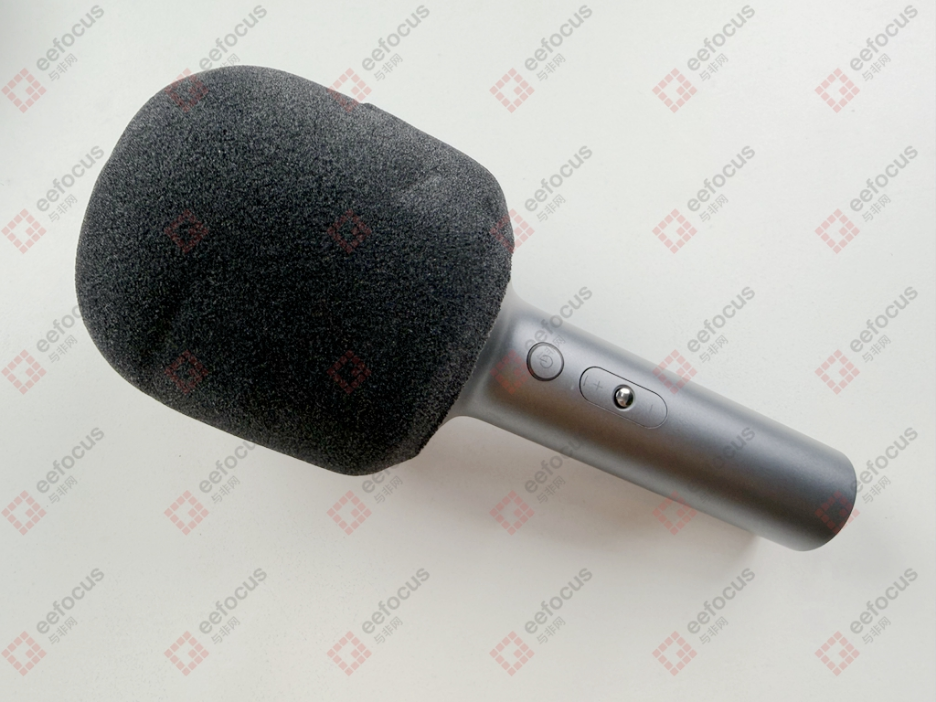

該產品延續小米系列標志性的簡約設計風格，整體采用深灰色磨砂材質，不僅觸感舒適，還能有效避免指紋殘留。
其主打 “私人 KTV” 理念，集成 KTV 級立體音效、一鍵消原唱、雙人對唱、9 種趣味音效等實用功能，大幅降低了家庭 K 歌的操作門檻。
本期與非網將通過拆解這款產品，重點分析其硬件方案，尤其聚焦國產芯片的應用情況，以此探究中國半導體產業在消費電子領域的滲透程度。

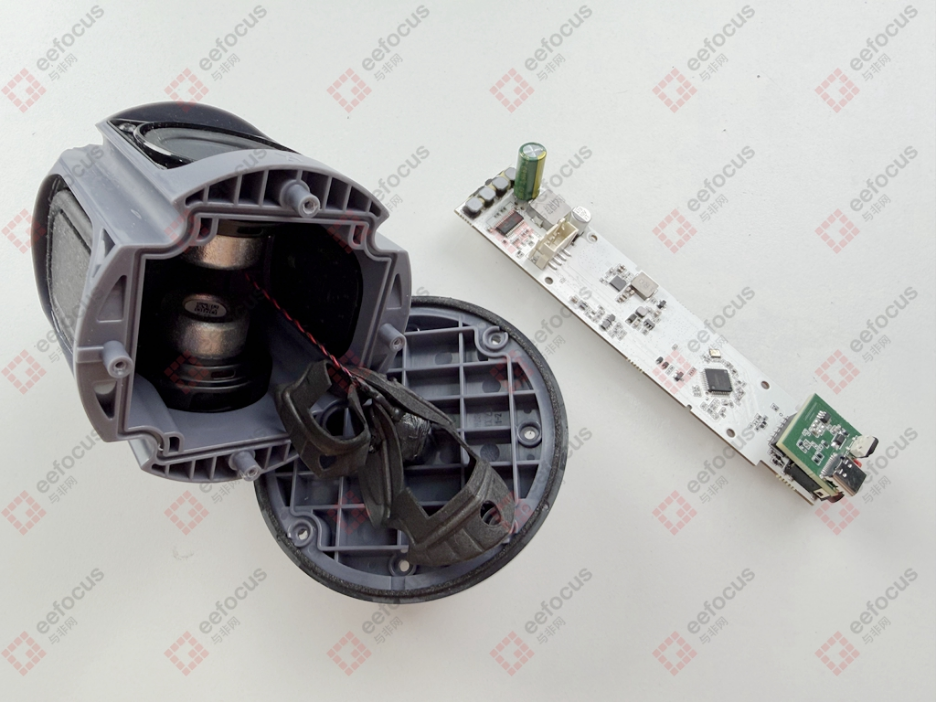

完成拆解后發現，小米 K 歌麥克風的核心硬件由主板、電池組、揚聲器單元與拾音組件等關鍵部分組成，整體硬件方案具備高度集成化特性，且國產芯片占比顯著。
首先看拾音組件：其搭載 16mm 大尺寸心形指向拾音頭，可更寬泛地捕捉聲音動態區間，使人聲還原效果更出色；在結構設計上，拾音麥克風底部配備專屬防震降噪支架，進一步提升拾音穩定性。

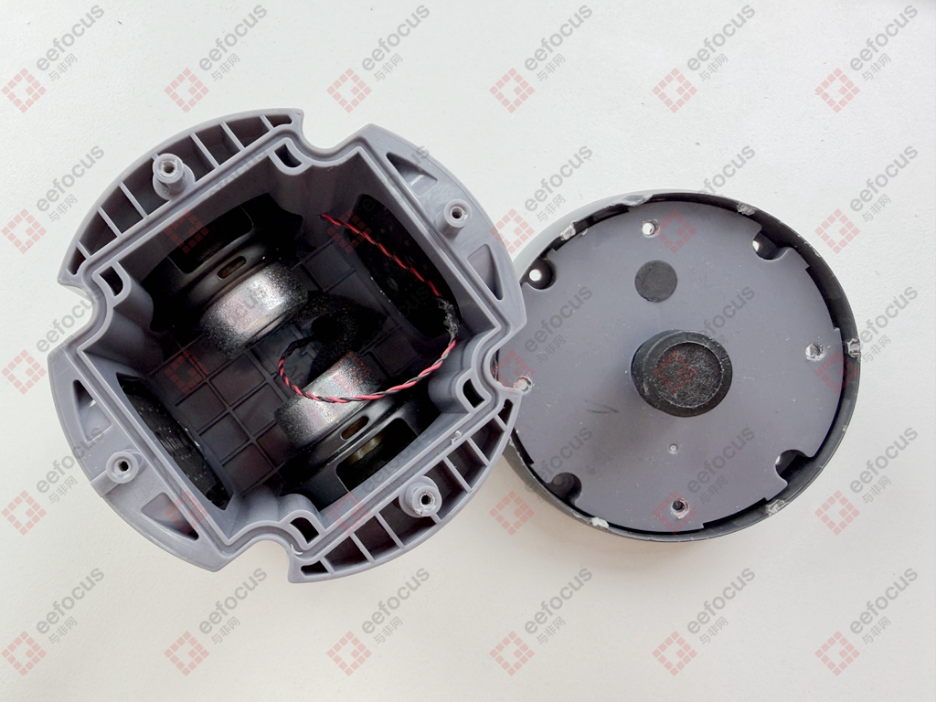

揚聲器部分，該產品配備雙 5W 大功率對置式揚聲器，搭配雙低音被動振膜設計，實現四向發聲效果，能打造出沉浸式 KTV 音效感受，充分滿足家庭聚會或日常娛樂的音效需求。
電池方面，設備內置單節 18650 規格電池，選用天津力神生產的 2500mAh 大容量鋰電池，續航能力可達約 7 小時連續使用時長。
拆解重點集中在 PCB 主板，其由充電小板與控制主板兩部分組成。其中，充電小板采用 USB TYPE-C 充電接口，接口電路中集成一顆二極管與一顆輸入保護 IC，保障充電過程的安全性。

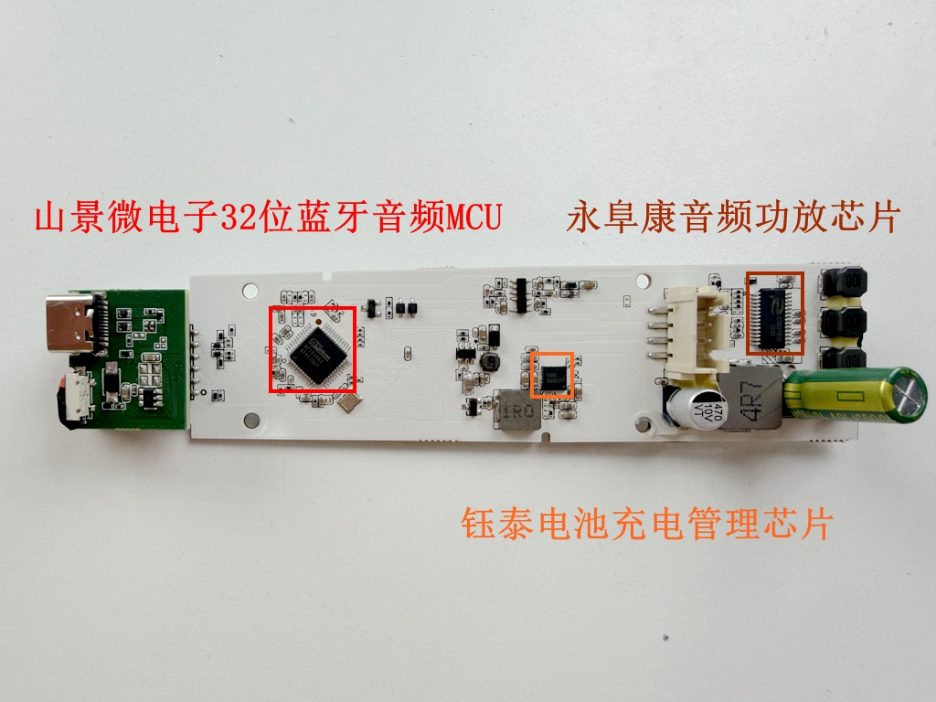

控制主板的核心芯片選用山景微電子的 32 位藍牙音頻 MCU BP1048B2。
這款芯片專為音頻類設備量身設計，具備豐富的接口配置與強勁的處理性能，可輕松應對音頻編解碼、音效處理等核心任務。
在 PCB 板中部的一體成型貼片電感旁，部署的是鈺泰電子的電池充電管理芯片 ETA6963，負責電池充電過程的精準管控。
揚聲器電路對應的核心元件是永阜康的音頻功放芯片 CS83785E。該芯片采用無需濾波器的 PWM 調制架構，同時內置升壓模塊，還集成過流保護、短路保護與過熱保護功能，能有效避免芯片在異常工況下?lián)p壞。
其旁側搭配兩顆辰達行肖特基二極管，采用并聯方式實現升壓整流作用。

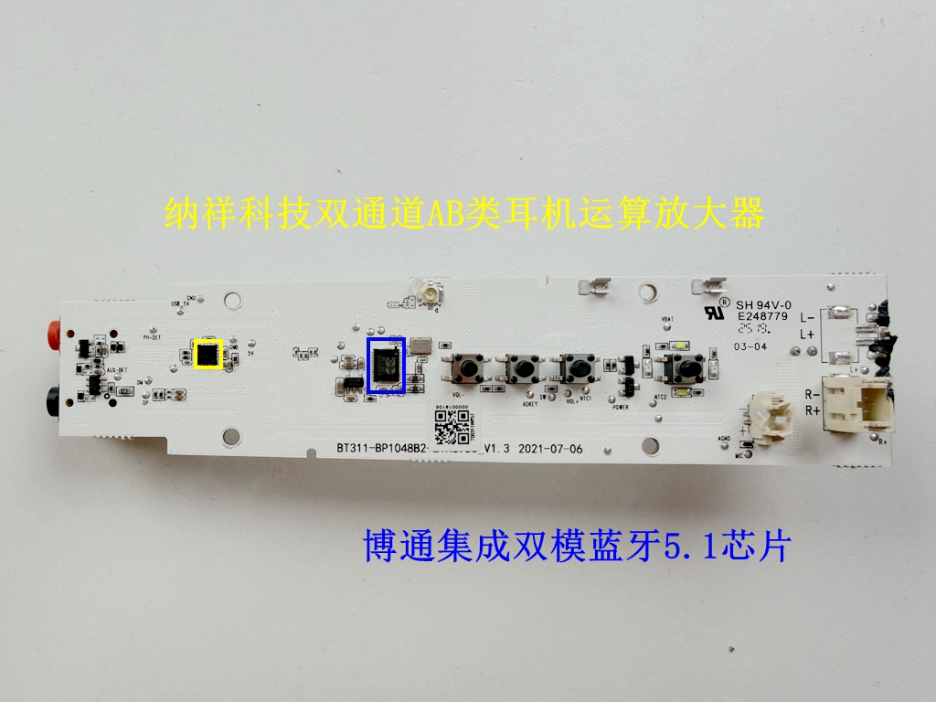

主控 PCB 板的另一側設有 3.5mm 耳機接口與錄音接口，從電路布局可推測其旁側為耳機驅動放大器 —— 該放大器采用納祥科技的雙通道 AB 類耳機運算放大器 NX4917，保障耳機輸出音效的穩定性。
通過板載的同軸藍牙天線連接器可判斷，中部電路為藍牙通信模塊，其核心是博通集成的雙模藍牙 5.1 芯片 BK32881。該芯片集成專用音頻 DSP，支持主動降噪、陣列麥克風降噪、聲學回聲消除等高階功能，天生適配音頻藍牙設備的使用需求。
其余硬件部分包含多個機械按鍵，涵蓋功能鍵、電源鍵與音量調節鍵（加減）；另有兩個接口，分別用于連接拾音麥克風與揚聲器。
不過拆解過程中發現一處小問題：取下?lián)P聲器時，接口隨揚聲器一同脫落，焊接工藝質量欠佳；但查看 PCB 板標注的生產日期后便理解了 —— 推測該產品為較早批次型號，消費電子產品的使用壽命或已接近上限。
