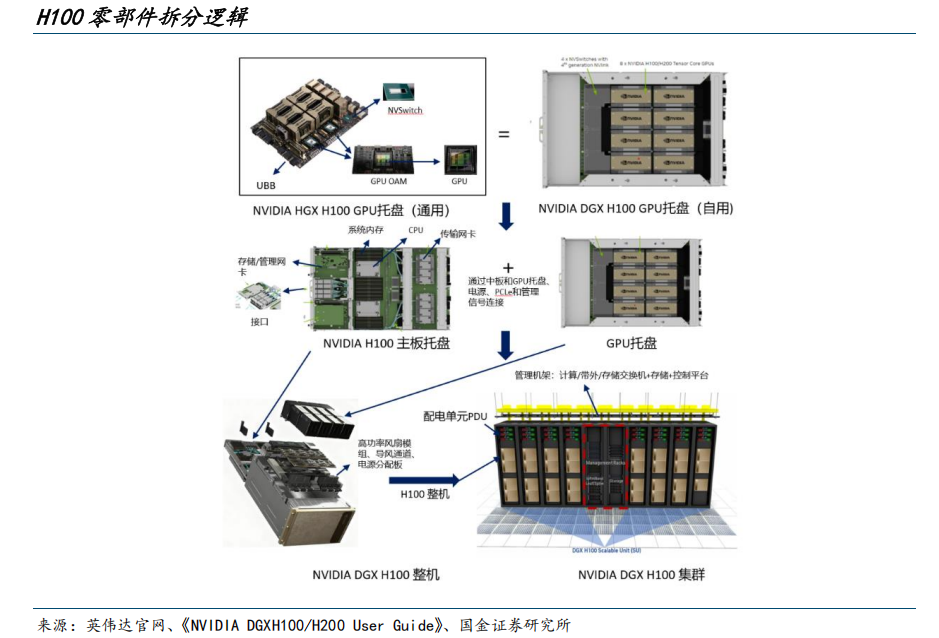

當前市場對于 AI 計算機乃至于計算中心的材料討論都是集中于某一個材料深挖，我們想以更加全面的視角將 AI 計算機的組成材料整體梳理清楚，尋找值得重點關注的方向。以英偉達 DGX H100 整機為例，AI 數據中心架構大體都遵循著“芯片、模塊、互聯、托盤、主機、機架、集群”的層層放大邏輯，目標是在標準化封裝與高帶寬互聯的約束下，把單點算力有效匯聚為可編排的集群算力。
2025年超節點峰會合集
2025超節點數據中心峰會合集（1）
2025超節點數據中心峰會合集（2）
2025超節點數據中心峰會合集（3）
2025超節點數據中心峰會合集（4）

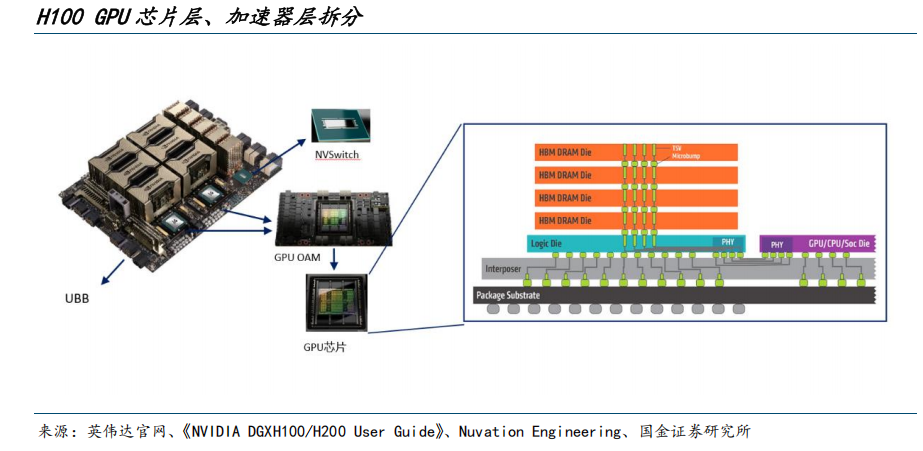

芯片層：最底層的 H100 GPU 芯片是算力核心。在 H100 這一代，HBM 是和 GPU 核心一起做成同一個封裝的，通常是“GPU 核心裸片+多顆 HBM 堆疊+封裝基板”組合在一起。GPU 裸片和 HBM 直連顯著提升模型參數與激活數據的就地吞吐，降低訪存瓶頸。
另外，GPU 芯片內還集成 NVLink 控制器，等同于 GPU 自帶 NVLink 接口能力，從這顆芯片的封裝邊緣連到外部的互聯載體，比如插在 UBB 上，經由走線連到 NVSwitch 芯片，再到其他 GPU，為后續多 GPU 的點對點互聯提供物理通道。這一層可以視為“發動機”，具備能效密度優勢，但尚不具備系統落地所需的供電、散熱與標準接口能力。
加速器模塊層：在芯片之上，NVIDIA 采用 OAM 標準將 H100 制作為可替換、可維護的加速器模塊。OAM 搭載一顆 GPU 封裝芯片，并在模塊上集成穩壓供電、機械與熱接口以及高速觸點。這一步的本質是把裸硅轉化為“標準算力磚”，既滿足數據中心高功耗場景的工程化要求，又為后續密度化部署與快速維護提供邊際成本優勢。到此為止，單卡能力已經可用，但要實現多卡強耦合并擴展到系統級吞吐，還需要一層面向互聯的結構化基座。
通用基板（UBB）層：UBB 是多個 OAM 的承載與互聯平臺，核心增量是引入 NVSwitch 芯片，形成全互連的 GPU 高速域。與傳統通過 PCIe 或點對點 NVLink 鏈路的“局部互聯”不同，NVSwitch 提供交換能力，使得多塊 H100 可以以接近對稱的帶寬進行任意兩兩通信，顯著降低跨 GPU 通信的延遲，改善大規模并行訓練下的同步成本。站在系統設計視角，UBB 將若干 OAM 聚合成一個“GPU 計算島”。
托盤層：

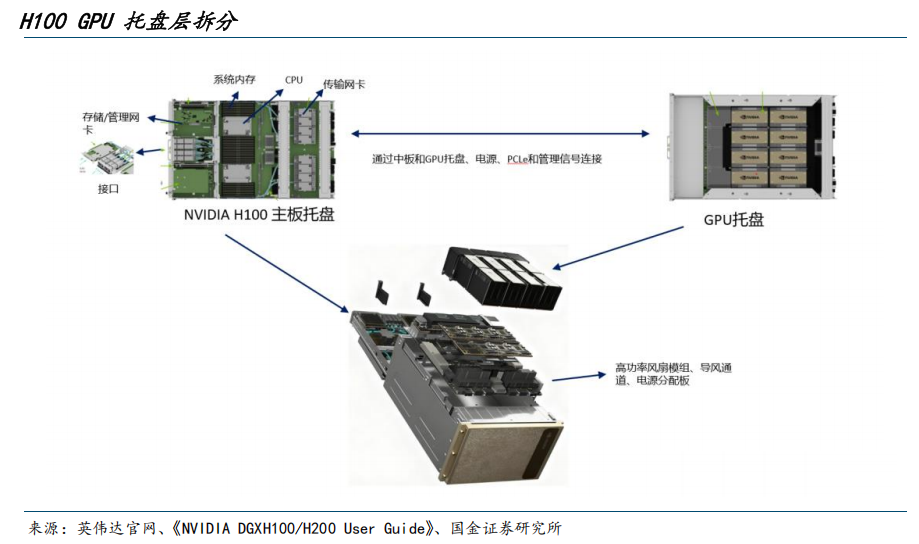

① GPU 托盤：所謂托盤，可以理解為圍繞“GPU 計算島”的工程化子系統：它將 UBB、若干OAM、NVSwitch、風道與散熱模組、線纜與結構件、電源分配與管理信號等一體化封裝，形成抽屜式可插拔單元。NVIDIA H100 托盤有兩條主要形態：
一類是 HGX H100 的通用托盤，面向整機廠商的開放型部件，便于各家服務器平臺快速集成；
另一類是 DGX H100的定制托盤，更深度適配英偉達自有整機在布局、氣流組織、線纜路徑與維護工藝上的要求。無論形態差異如何，托盤層完成了“從電路到產品”的關鍵跨越：將高帶寬互聯與高功耗散熱在機械空間內穩定落地，為與通用計算平臺對接創造條件。
② 與 GPU 托盤相配套的，是主板托盤。主板托盤承載通用計算與系統入口職能，典型配置為雙路高性能 CPU 與大容量系統內存，同時布署 PCIe 根復合體、網絡與存儲接口、以及帶外管理控制器（BMC）。在邏輯分工上，CPU 負責任務編排、數據預處理、I/O 管理與與操作系統/驅動層協同，通過中板或背板與 GPU 托盤完成 PCIe 傳輸、管理與供電連接，并在運行時將數據有序地輸送至 GPU 計算島，再匯總結果。由此，計算系統的“指揮中樞”（CPU/內存）與“加速引擎”（8×H100 GPU）形成高效協作，既保障通用計算的廣譜適配性，也釋放加速域的并行吞吐。
整機層：當 GPU 托盤與主板托盤、電源與配電（PSU/PDB）、風扇與風道、結構與面板、網絡與本地存儲等子系統集成進同一機箱后，即構成 DGX H100 整機節點。

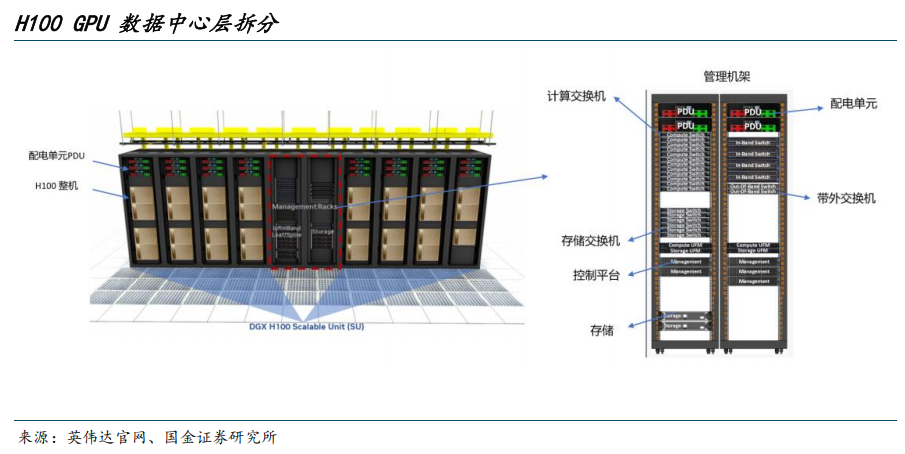

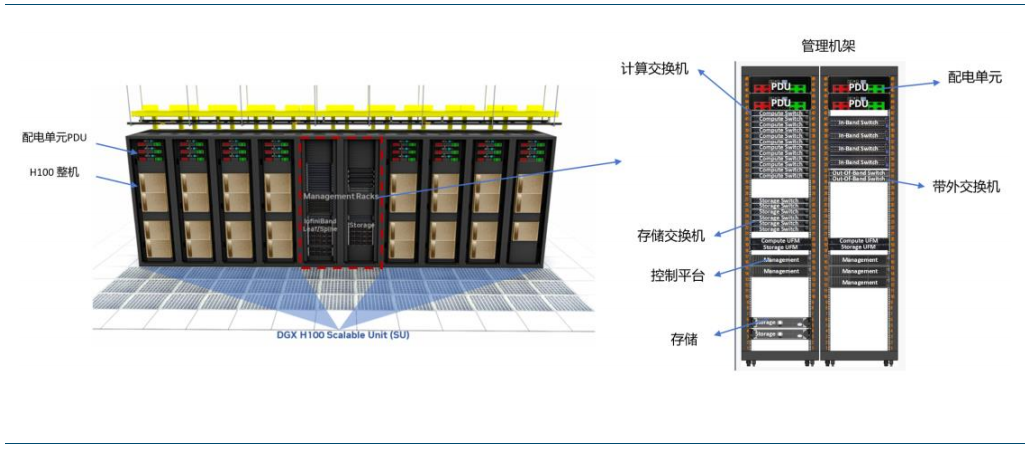

數據中心層：整機節點需要與機柜配電和機房基礎設施配合，多個 DGX H100 節點按安裝在標準機柜中。機柜上方會配有 PDU（配電單元），負責回路分配、計量與保護等任務，配合機房的冷熱通道設計，形成可預期的熱功耗邊界條件與維護策略。此外，為了讓 H100整機能夠高速協作，機柜會配有專門的管理機架，包含高帶寬的計算交換機、連接存儲的交換機、帶外管理交換機、管理服務器、管理存儲。

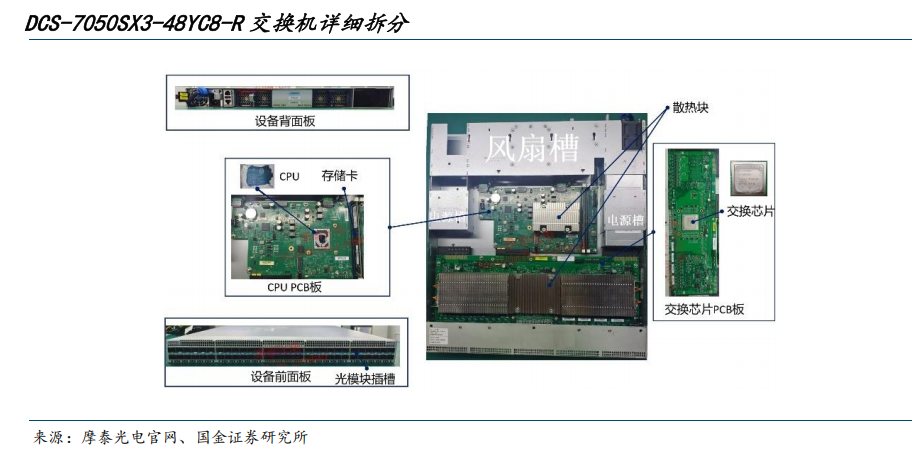

交換機的構造類似于主機。計算/帶外/存儲交換機都有共同的骨架：主 PCB 承載交換 ASIC，前面板是 SFP/QSFP 籠體，后部是可熱插拔 PSU 與風扇，控制板/CPU 在中部，風道前冷后熱（或反向）設計。AI 數據中心的計算交換機或高性能存儲交換機需要更高功耗、更高速口、更強散熱與多 ASIC 互聯的機型，但大體構成都是基本五件套：交換 ASIC、前面板端口與光模塊、控制 CPU、電源/散熱、機箱/背板。
此外，相比于 DGX H100 SU 這種由多臺 H100 組成的服務器機柜，新一代的高性能 AI 服務機柜更傾向于采用“超節點”架構。比如，NVL72 就是典型的“機柜級超節點”，一柜內有 72 塊 GPU，機柜內通過 NVLink-Switch 全互聯，側重在“單柜內做成一個大算力域/超節點”以達到更高的性能。從結構上來講，超節點架構主要是改變了互聯的方式，域內GPU 不再需要外部交換機，更高密度的集成也需要匹配更高功率模塊、高性能散熱等。

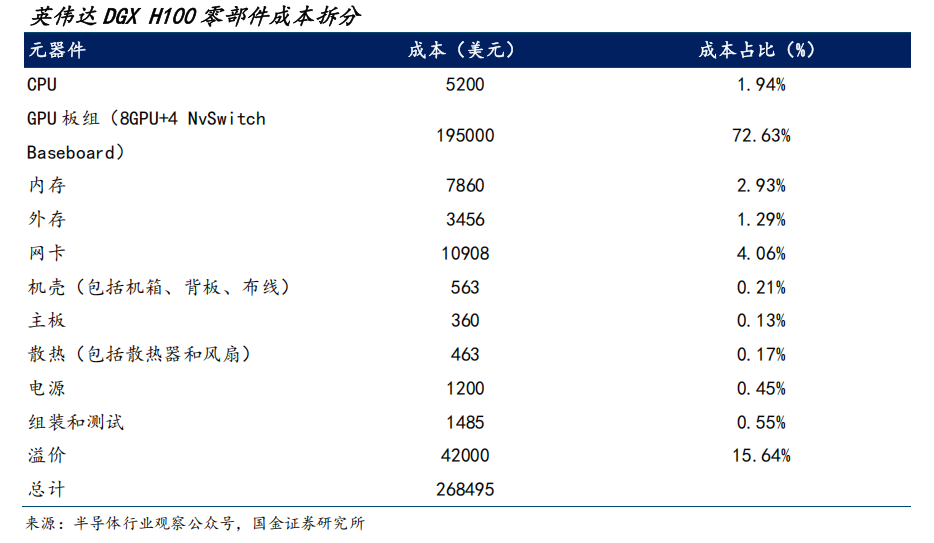

相比通用服務器，AI 服務器在 AI 芯片與內存帶寬上大幅增強，整機價值量隨之上移，其他配套部件也相應升級。根據半導體行業觀察披露的數據，NVIDIA DGX H100 GPU 板組（含HBM）占整機價值約 73%，存儲約 4%，封裝 0.55%，電源 0.45%，散熱部件 0.13%。
在DGX H100 機柜中，涉及該類材料的零部件主要包括：GPU、NVSwitch/CPU/NIC 等高性能邏輯與控制芯片；HBM/DDR 等存儲芯片；硅光/電光器件與光模塊內的驅動與 TIA 芯片；電源管理芯片與各類功率半導體器件。上述器件共同決定算力、帶寬與能效邊界，是材料投入密度最高、技術門檻最高的環節。
