最近拿到了一個60寸小米的大電視，是16年生產的。當時，小米正在開拓市場，我們拆開看看這個產品用料怎么樣，都是誰代工的，有什么芯片。
這個電視是可以開機的，但只有一個開機按鍵，沒有操作鍵，他拿出自己不使用的小米手機，是可以操作電視的，說放他宿舍墻上，我跟他講，不管了，先拆了再說。

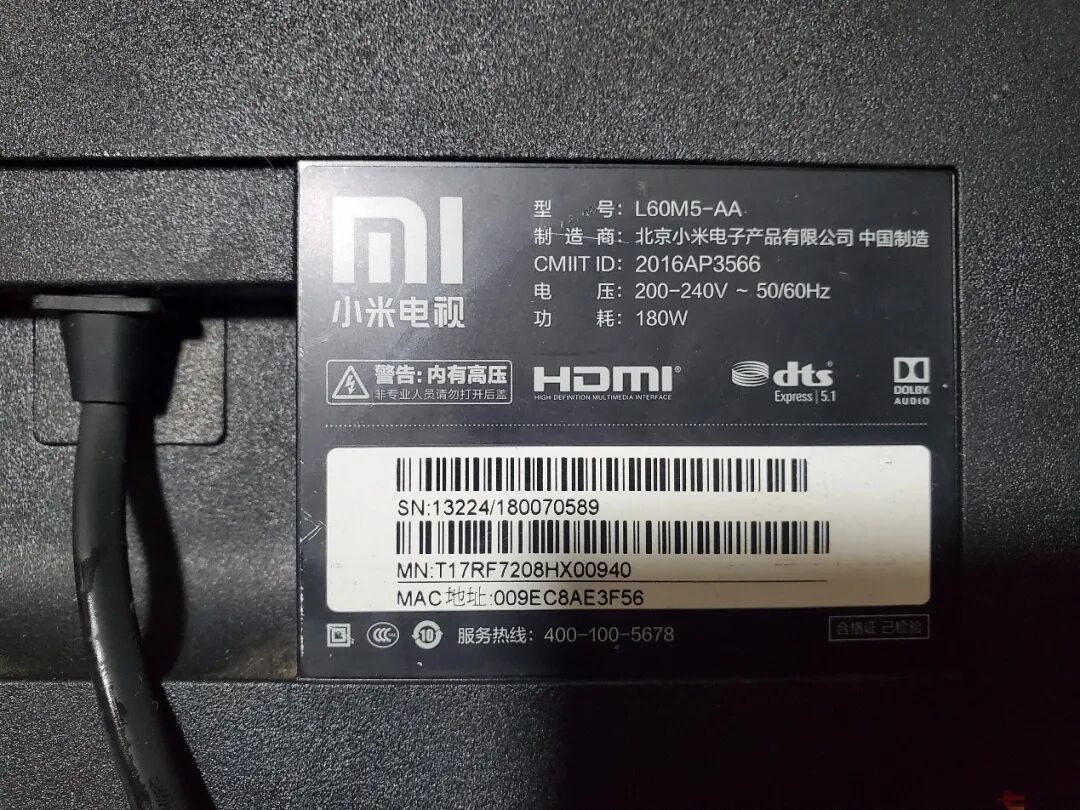

先看背后參數，型號L60M5-AA，制造商小米中國制造，ID2016AP3566，電壓200-240V~50/60Hz，功耗180W。
以下我在網上截取的參數大家參考。
小米 L60M5-AA 是 小米電視 3S 系列的 60 英寸機型（屬于小米電視 4 代早期產品），主打超薄金屬機身 + 真 4K HDR 畫質，定位中高端智能電視。
上市時間：2016 年（國家 3C 認證 & 藍牙認證均顯示 2016 年 7 月完成，實際開售在 2016 年底）。屬于小米電視 3S 曲面/超薄系列的“直板版”升級款，已停產 8 年多，現僅二手或庫存渠道有售。
屏幕尺寸：60英寸（對角線152cm）
分辨率：4K超高清 3840×2160
面板類型：LG原裝真4K IPS硬屏（RGB真4K，非白平衡假4K）
背光：LED直下式
HDR：支持HDR（高動態范圍）
刷新率：60Hz
厚度：最薄處11.6mm（單屏）
機身材質：全金屬拉絲 + 香檳金邊框
處理器：Amlogic T968 四核Cortex-A53 1.8GHz
GPU：Mali-T830 雙核
內存+存儲：2GB DDR3 + 8GB eMMC 5.0
系統：MIUI TV（基于Android 5.1）
音響：2×6W 獨立高音+低音腔體，支持杜比+DTS雙解碼
接口：HDMI 2.0×3（支持4K60Hz）、USB 3.0×1、USB 2.0×1、AV×1、VGA×1、有線網口、DTMB天線
無線：雙頻Wi-Fi 802.11ac + 藍牙4.1（可接藍牙音箱/手柄）
小米電視3S 60英寸（L60M5-AA）首發價：￥4699
時間：2016年3月23日 10:00 小米網首發
當日戰績：10分鐘售罄 6萬臺
不得不說雷總的營銷模式確實很厲害。

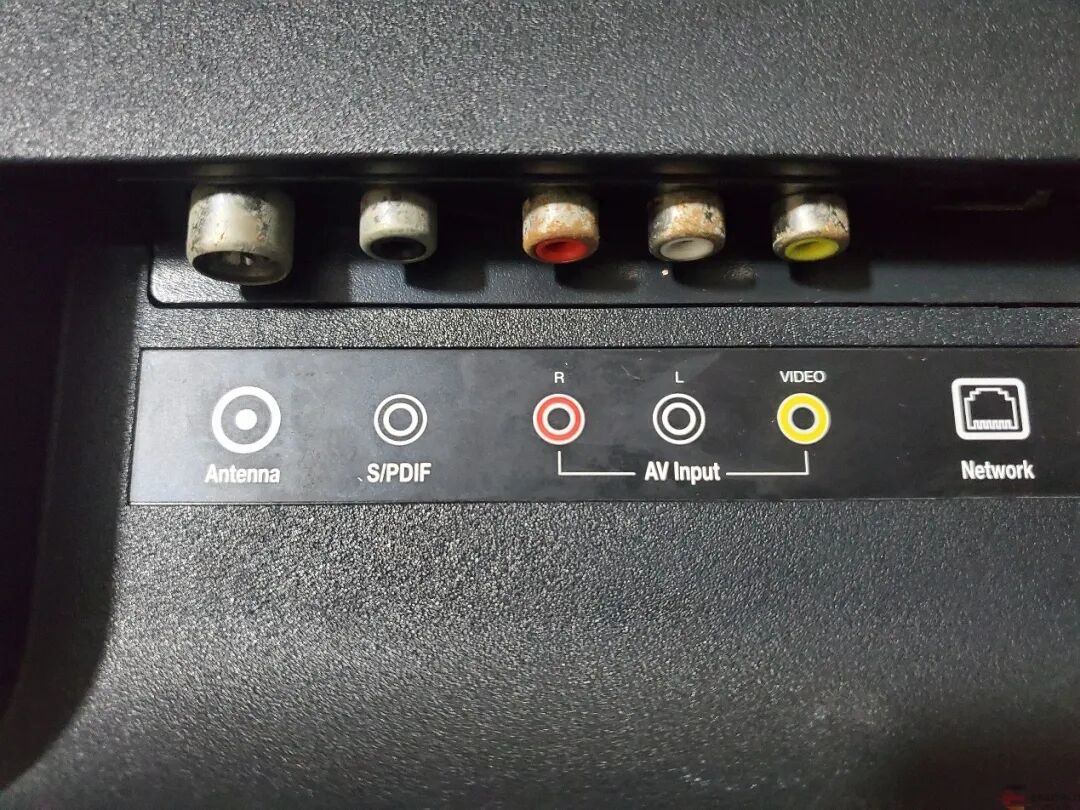

背部接口，天線接口，S/P DIF同軸音頻口，AV輸入接口，網線接口。

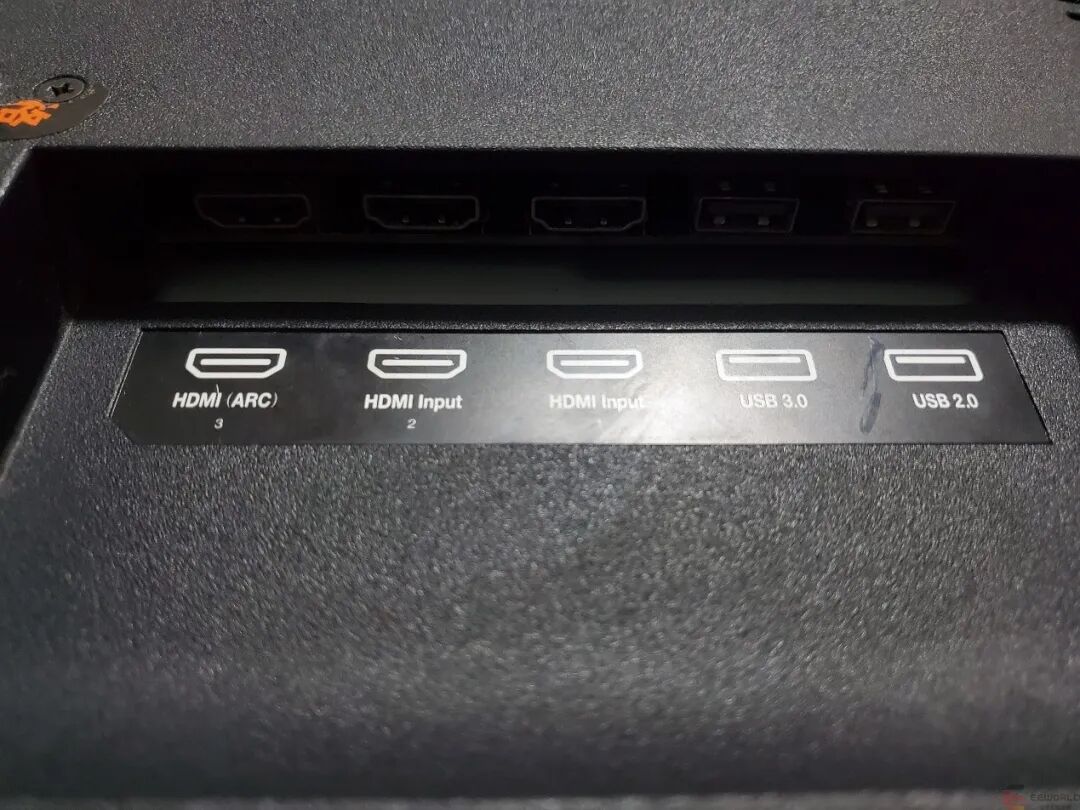

另一邊的接口，三個HDMI，第一個ARC電視 HDMI1（ARC）→ 回音壁 HDMI-ARC。
電視遙控器按“設置 → 聲音 → 音頻輸出 → HDMI-ARC”
回音壁開機，電視音量條秒變“ARC”
一個USB3.0一個2.0，三個HDMI接口都是2.0。

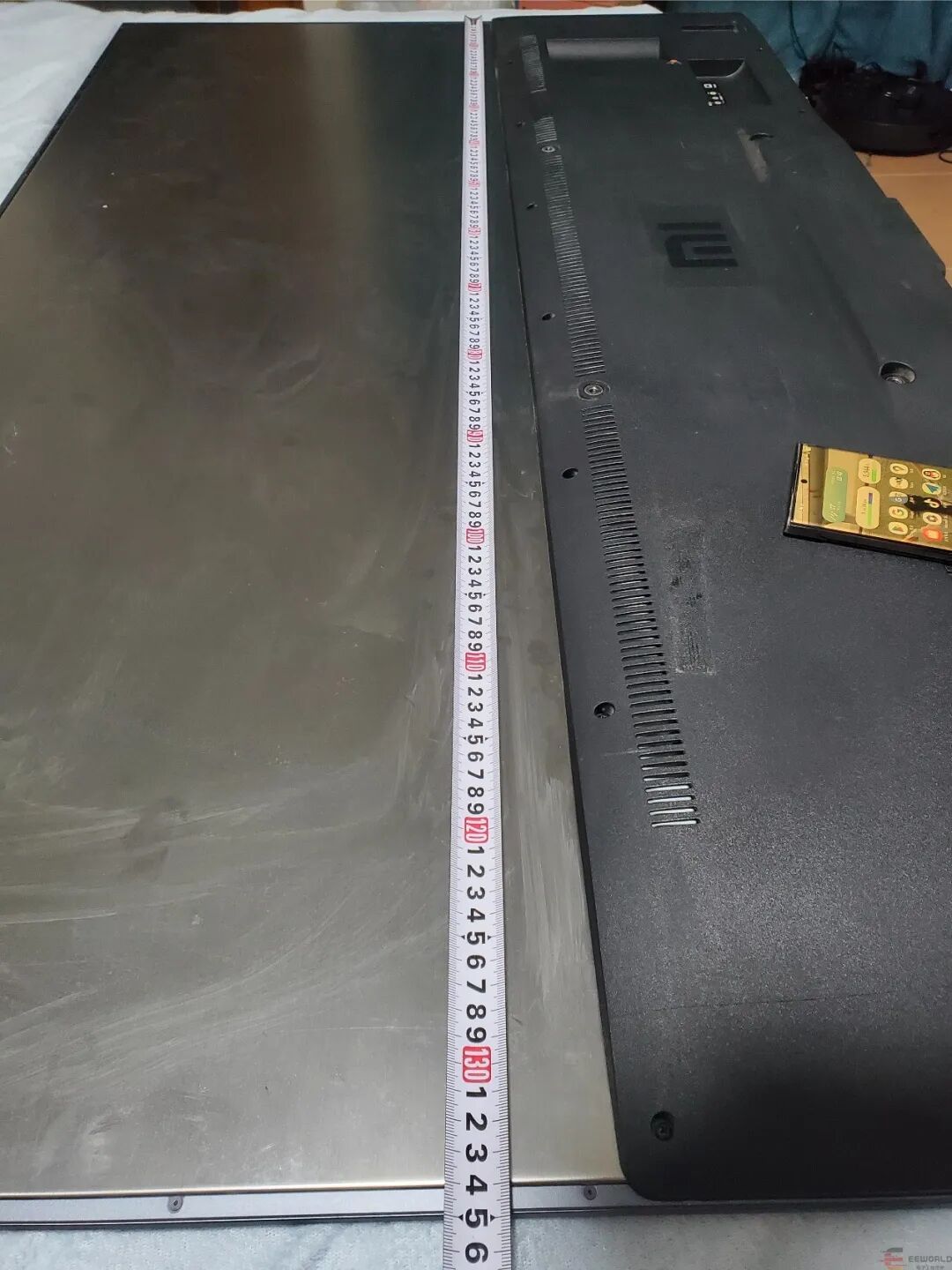

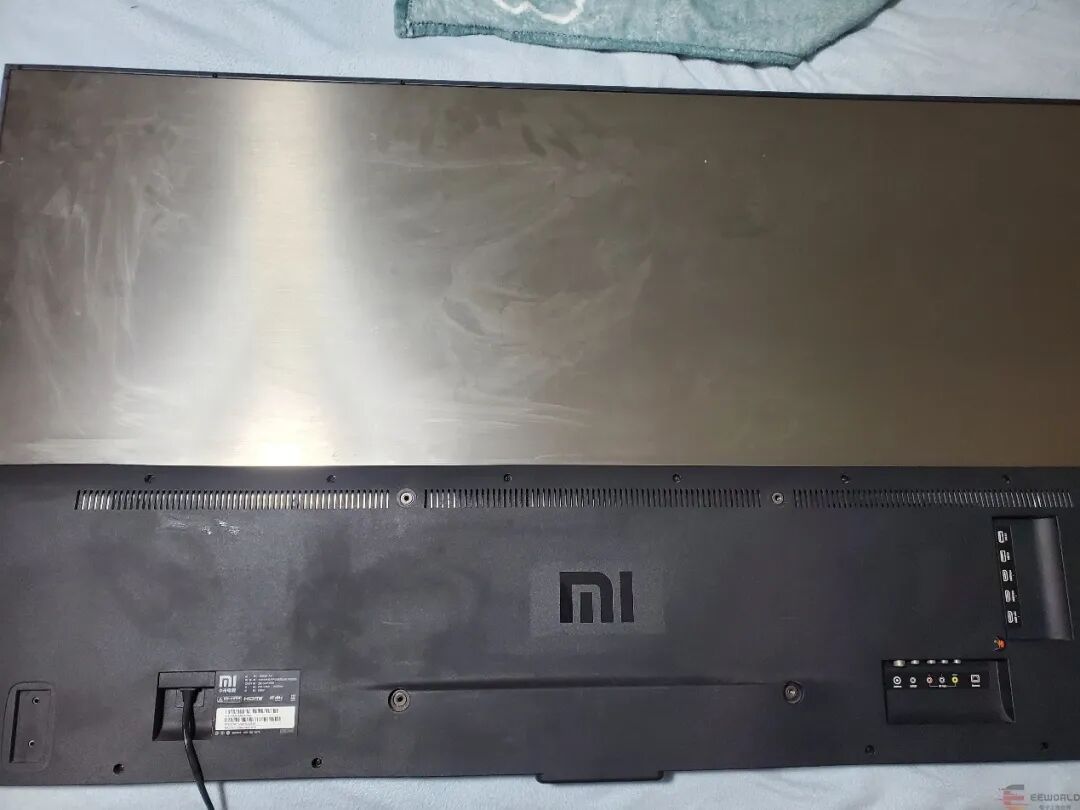

電視60寸寬度是135厘米，背部材料航空級鋁合金拉絲面板＋高強度ABS工程塑料，最薄處11.6㎜應該就是鋁合金材質那邊。

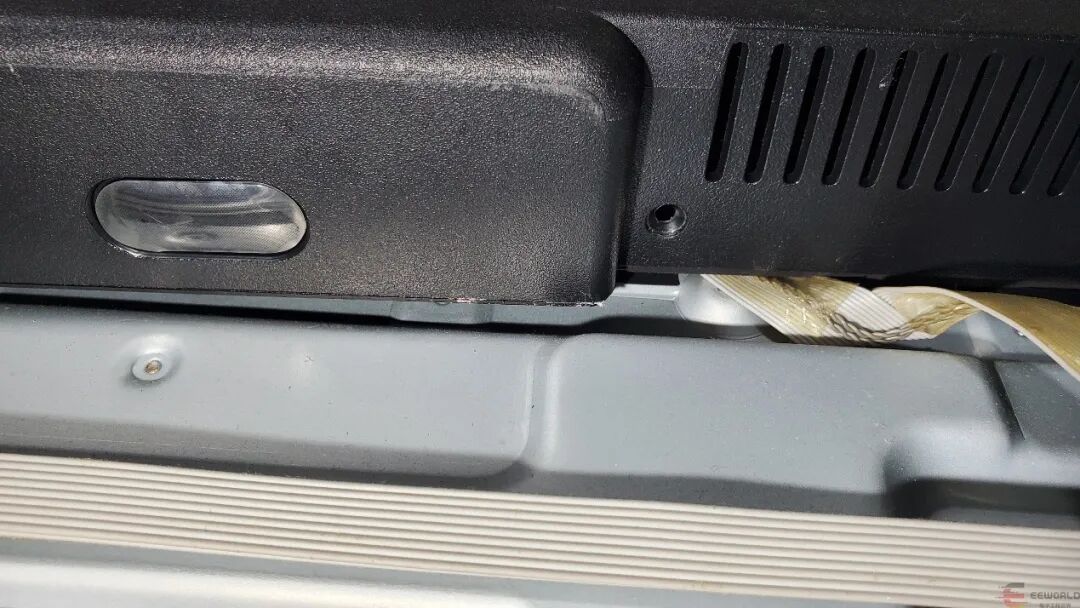

打開后殼，拆解后殼的時候螺絲取下，還是有卡扣的，撬開卡扣，邊角有老化痕跡，以及螺絲固定處老化，很脆。

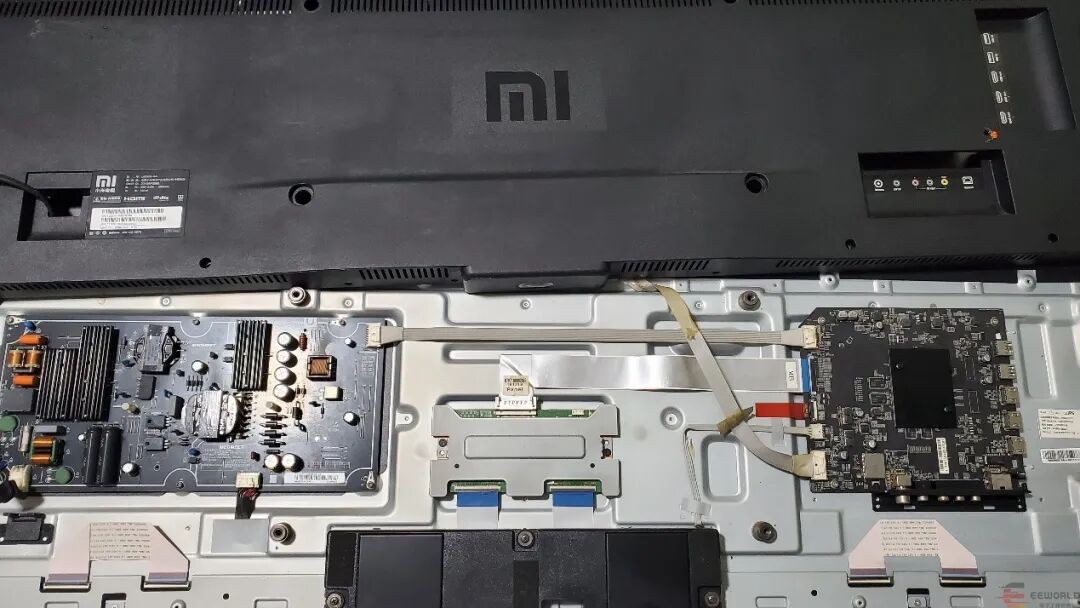

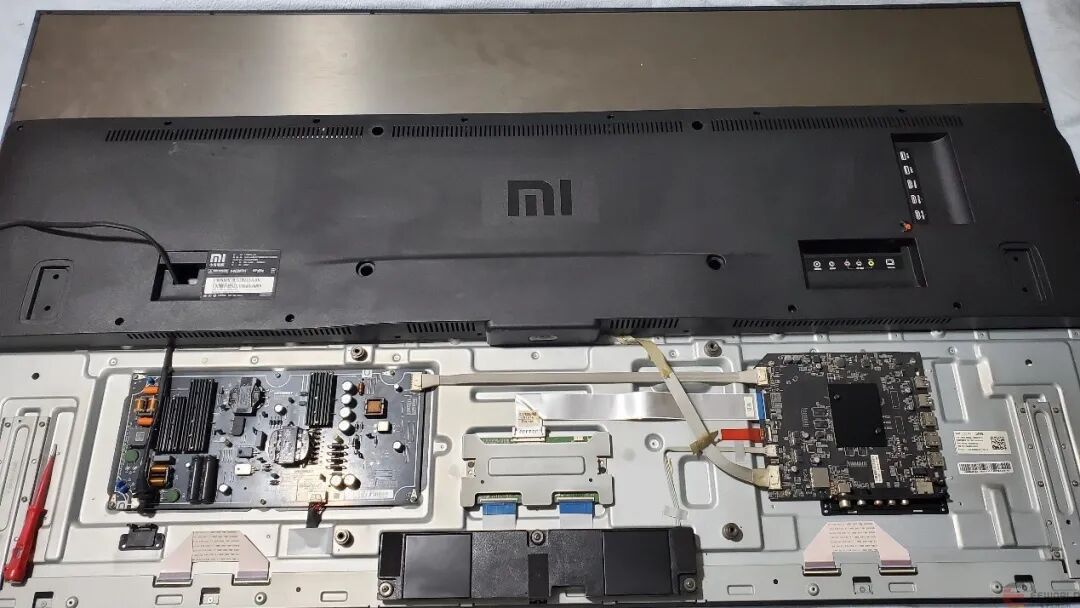

可以看到，左邊大板是電源板，中間T-CON屏幕驅動板，一分二，把主板送來的信號“翻譯”成屏能懂的電壓，控制每一行像素點亮順序！
→ 壞了 = 花屏、橫條、半屏黑
右邊小板是電視的主板

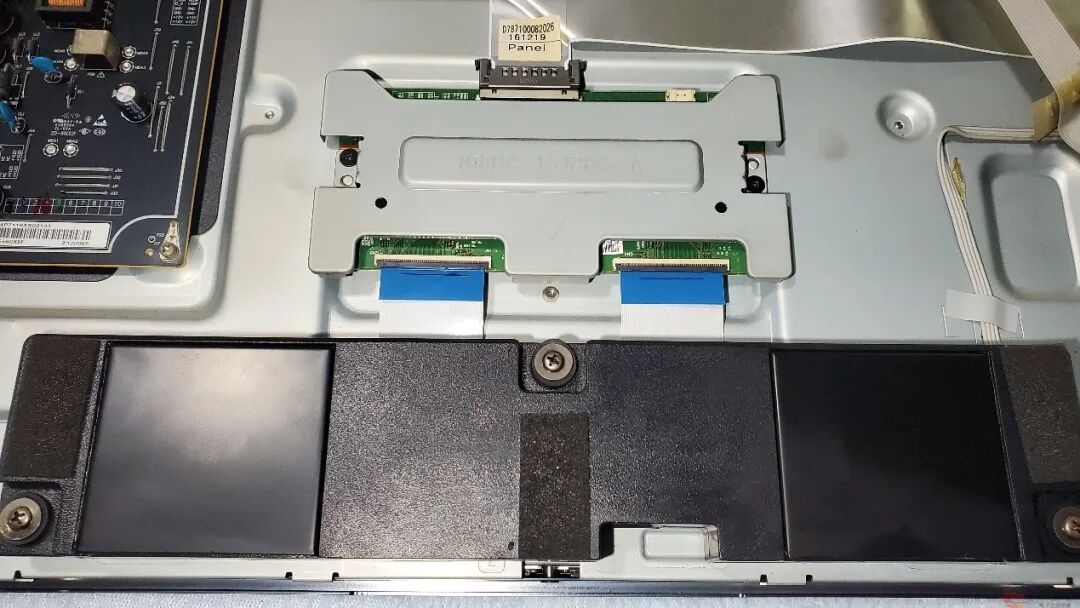

驅動板下方的黑色，就是電視的音響了，整體密封，兩個揚聲器。

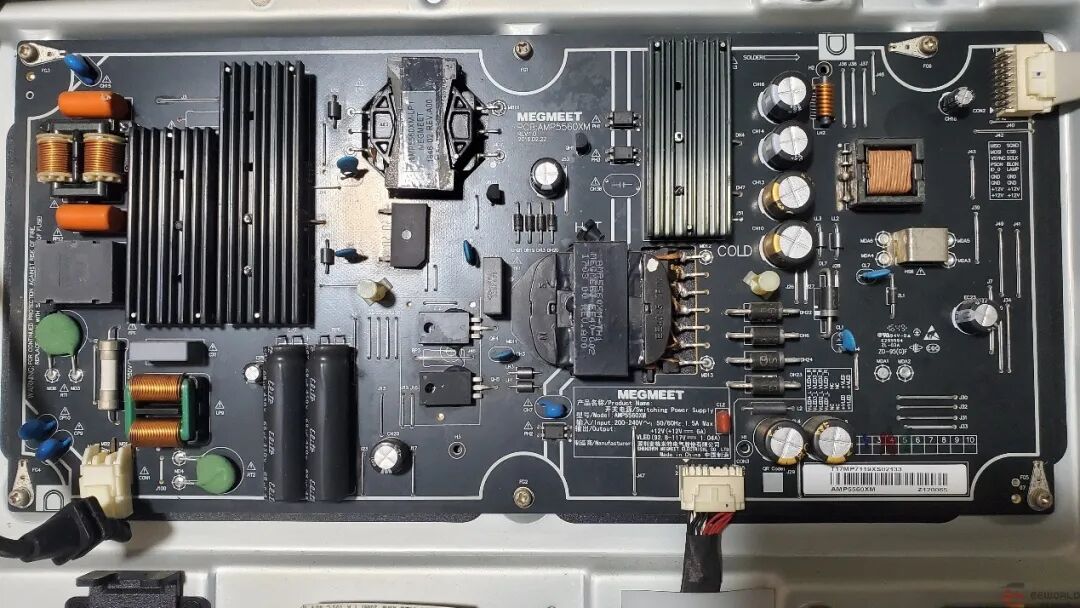

先來看主板，小米電視 3S 60 英寸（Mi TV 3S 60"）的電源板，由 MEGMEET（美的旗下子公司，專業代工電源板） 生產，型號為 AMP5560XM。下面是詳細分析：

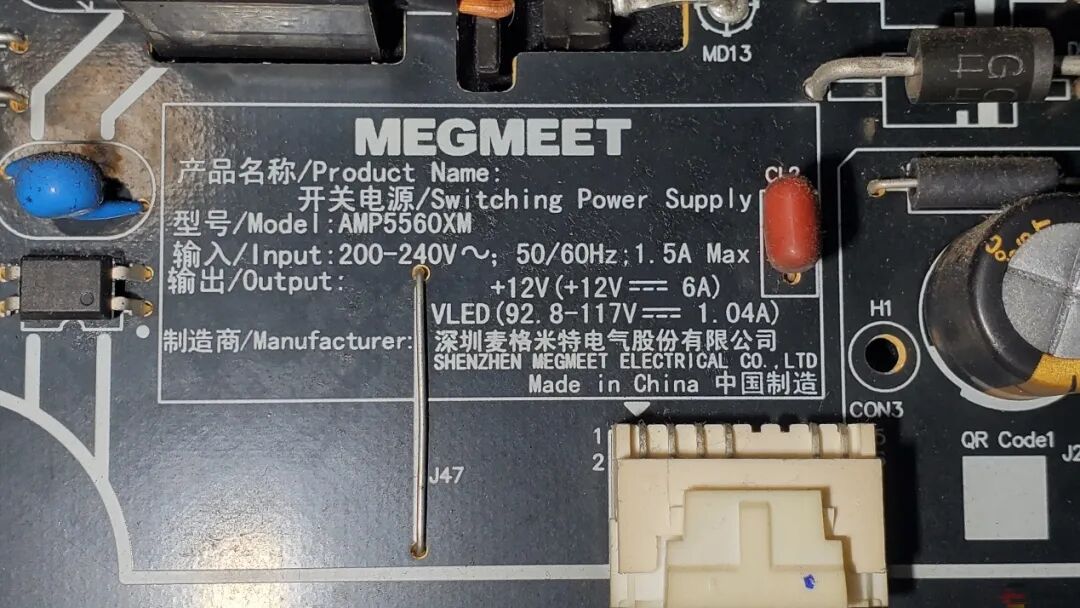

電源板基本信息
品牌/代工廠：MEGMEET（深圳美格明聚電源科技）
型號：AMP5560XM
版本：2016.02.22（生產日期可見）
輸入：AC 200–240 V，50/60 Hz，最大 1.5 A
輸出：
12 V = 6.0 A（主板、音響等供電）
1 V（用于背光驅動控制信號）
LED 92 V = 1.17 A（背光電壓輸出）
這說明它是一塊集成主電源與LED背光驅動電源的組合板。

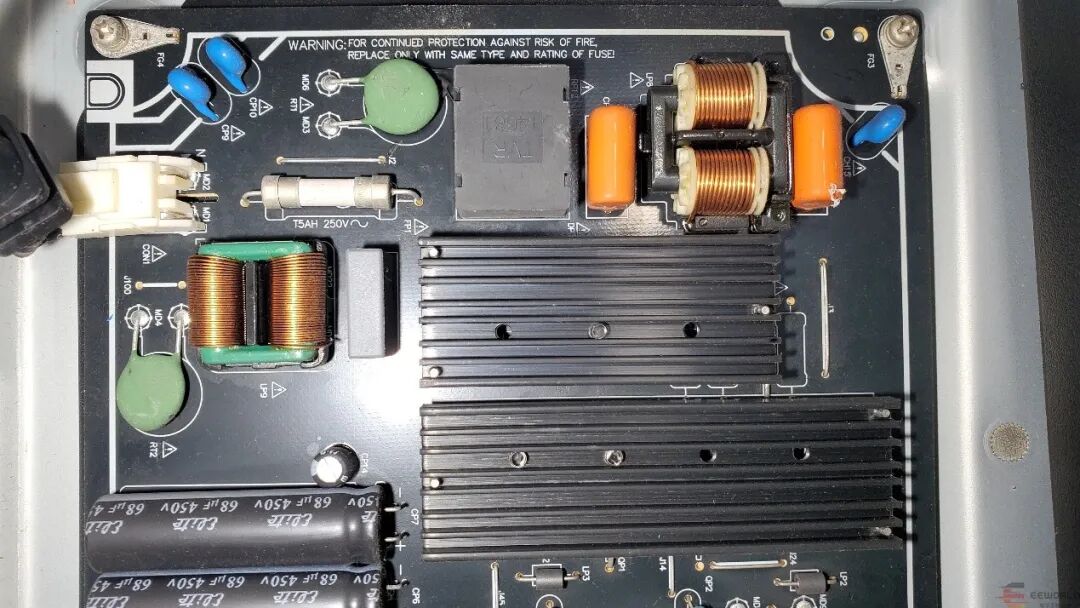

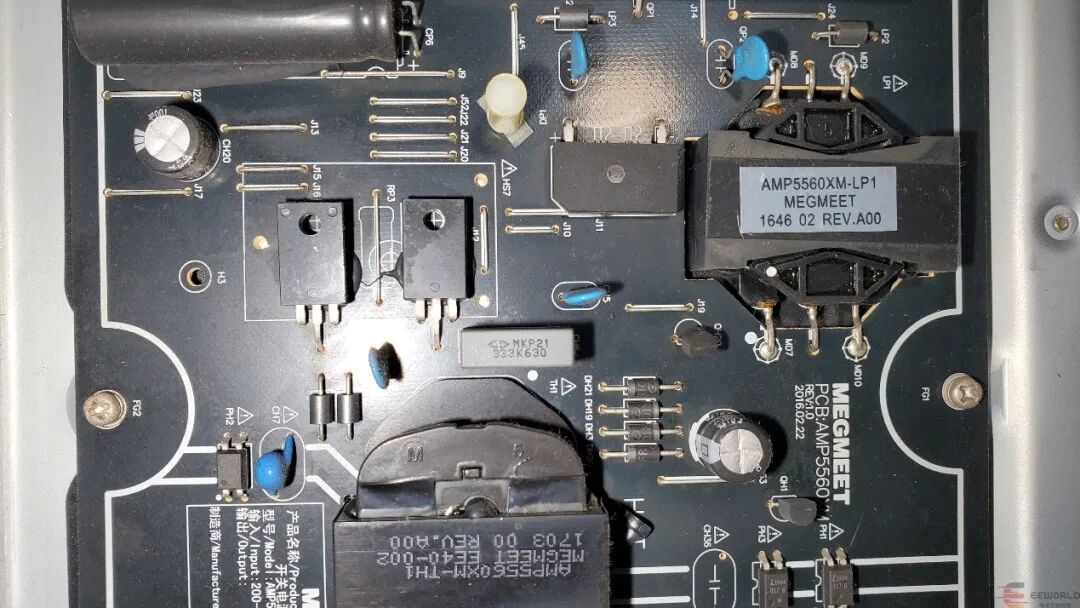

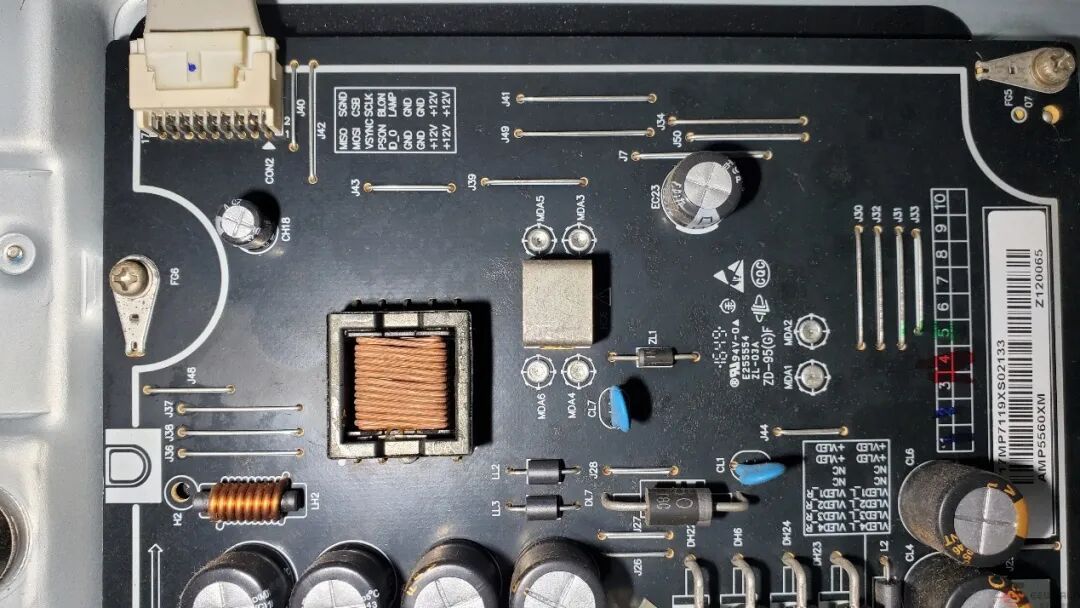

輸入與整流濾波區（左側）。包含保險絲 F601、共模電感 L601、浪涌吸收 NTC 電阻、整流橋堆 BD601、兩顆大電解電容（約 450 V/100 μF）。
功能：將交流 220 V 轉換為 310 V 直流高壓，為后續PFC或PWM供電。
大電感、兩顆大電容和熱敏電阻是典型的 初級高壓濾波部分。

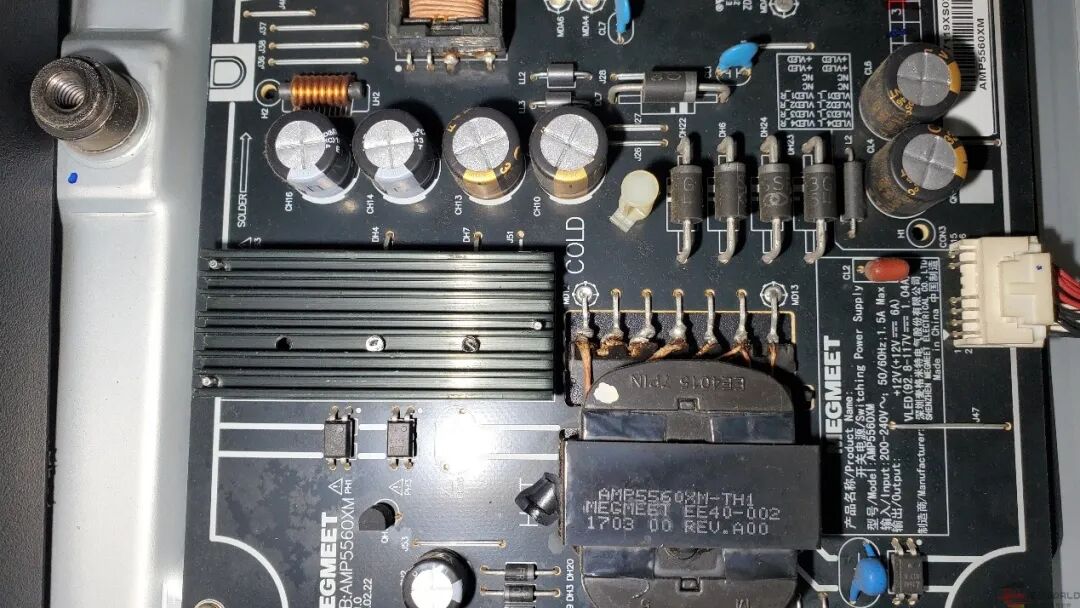

PFC升壓與主開關電源區（中間）。帶有大散熱片，下面是主功率開關管（可能為 N-MOSFET，例如 TK8A65D）和PFC控制IC。
主變壓器標識為 MEGMEET LP-400 / LP-100，兩顆分別提供主電源與輔助供電。
中間貼有標識 “HOT / COLD” 分割線，左邊為高壓側，右邊為低壓側。
這部分負責：功率因數校正 (PFC)，12 V / 5 V 等輸出的隔離變換。
使用散熱的應該都是mos管，發熱量大。
次級整流與穩壓輸出區（右側）。右側垂直區域是輸出端，包括肖特基二極管、濾波電容、同步整流MOS。
輸出端接口：
J40 / J42 等是供主板與音響模塊的 12 V 輸出。
J30～J33 連接 LED 背光條。
上方小變壓器為背光驅動專用高壓輸出，輸出 90 V 左右恒流。

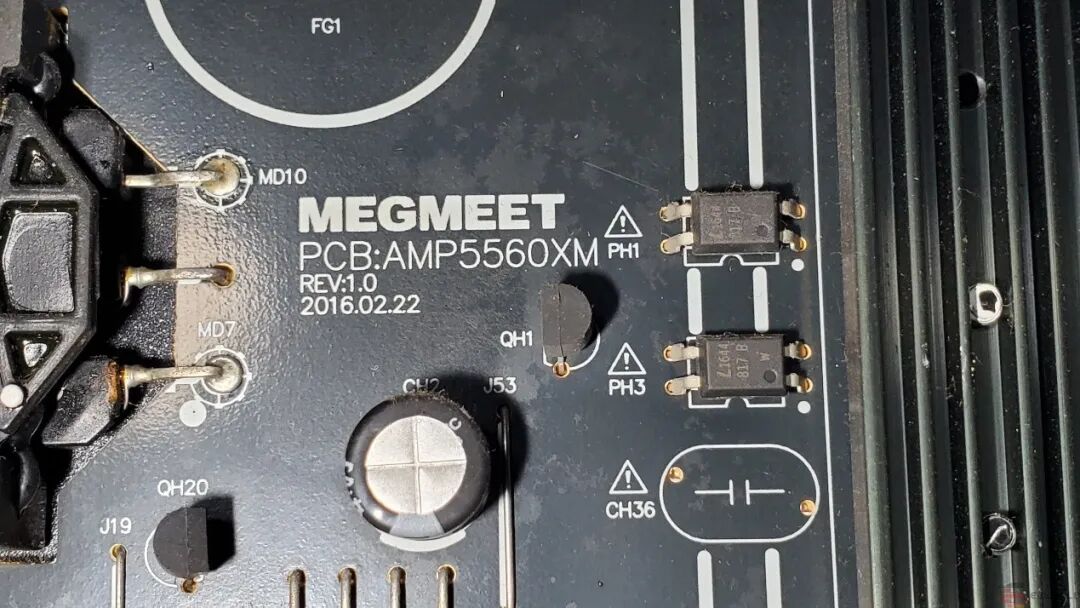

MEGMEET（美的旗下子公司，專業代工電源板） 生產日期20160222，型號為 AMP5560XM。
元件作用可能型號（典型用料）
U601 / U602PWM + PFC 控制NCP1653, FAN7530, L6562
Q601-Q603開關管 / MOSFETTK8A65D, STF7N65M2
TL431 / PC817光耦反饋穩壓常見于輔助反饋控制
D801-D804快恢復整流二極管輸出整流橋
CN40 系列接口主板、LED、音響供電輸出
主標簽信息。

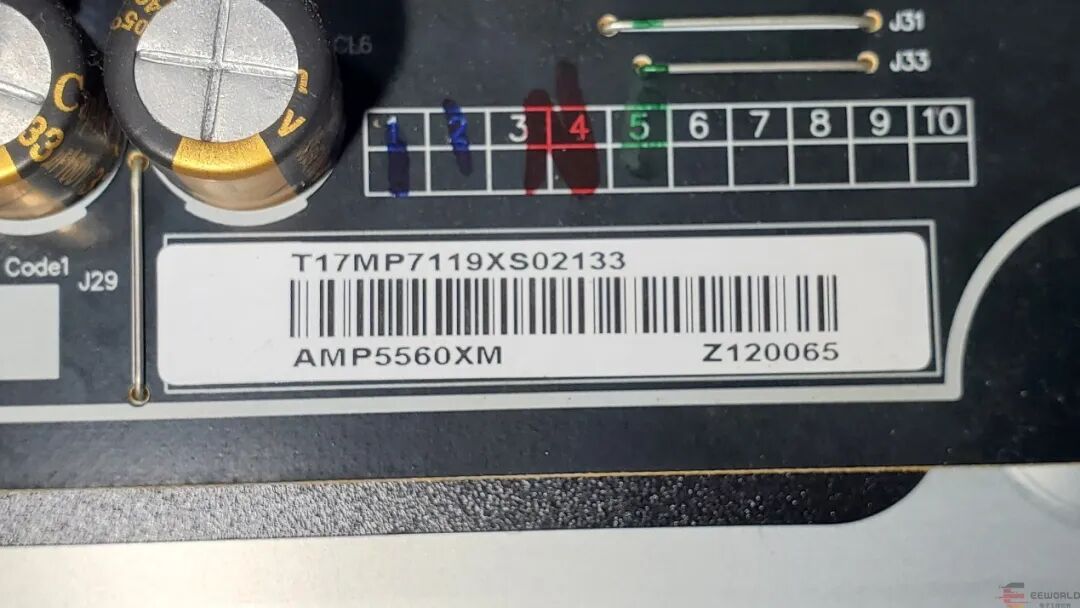

物料條形碼。
這個小板，中間也是有芯片的，沒有拆，怕本來沒問題，拆了后有問題。哈哈
驅動板下方是雙揚聲器，品牌未知，但是看個頭，好像功率不大，因為要鏈接回音壁音響吧。

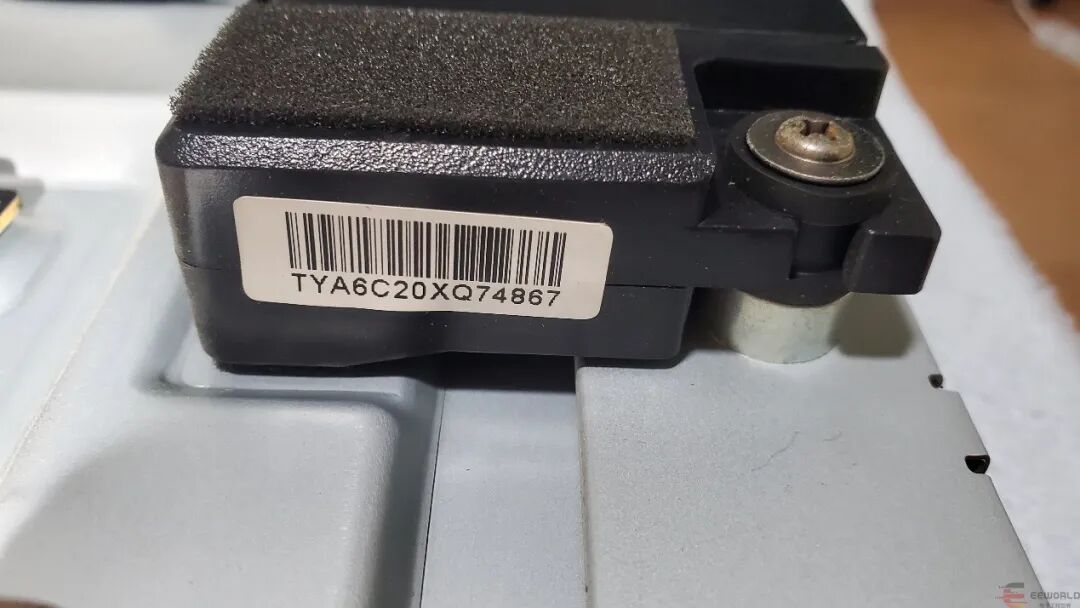

揚聲器的物料條形碼。

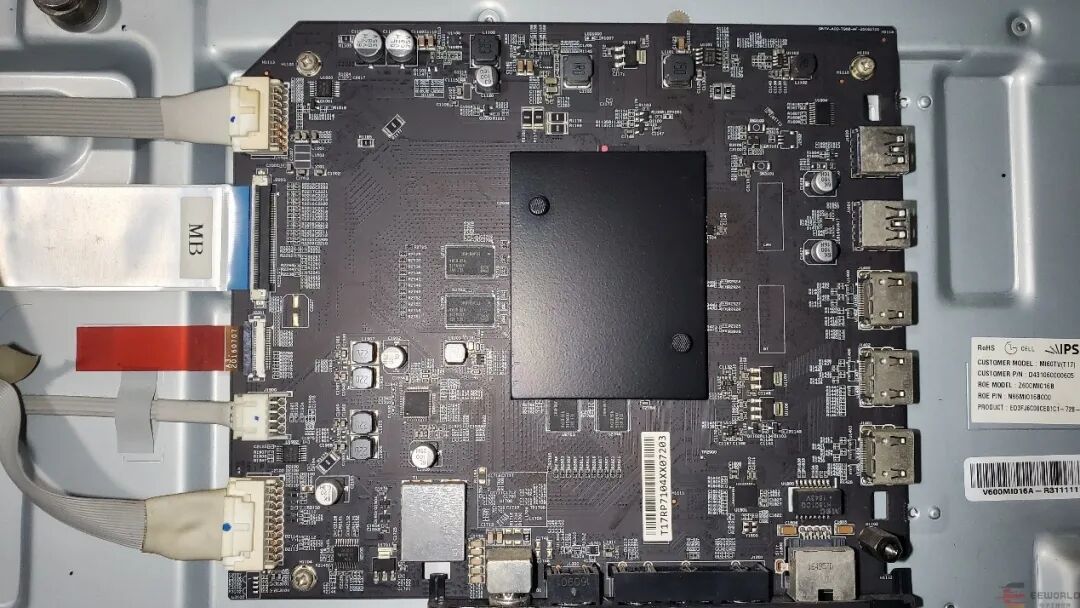

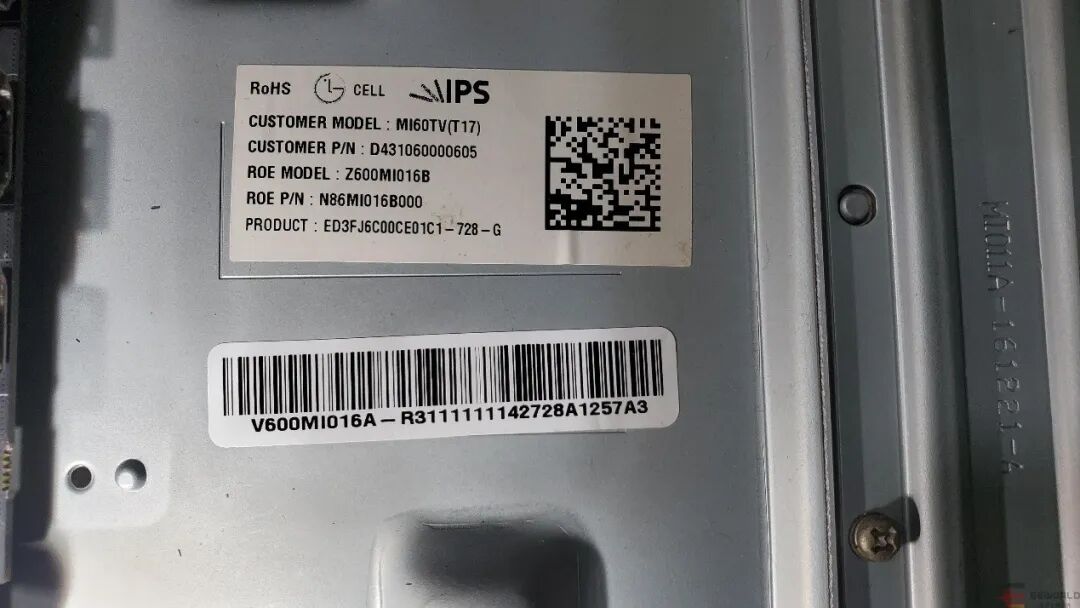

小米電視 3S 60 英寸（Mi TV 3S 60”）的主板，型號為 V600M1016A / MI60VT(T1)，由 京東方（BOE）與小米聯合設計、冠捷或兆馳代工
型號MI60VT (T1)
板號V600M1016A
客戶型號MI60VT(T1)
P/N043106000605
ROE 型號Z60GM1016B
生產代號NB60M1016B08
年份約 2016 年出廠（對應 3S 60 英寸電視上市期）
板面廠商標識IPS CELL / BOE 面板配套板
電源接口。
主處理器區（黑色金屬屏蔽罩下方）
金屬罩下是主 SoC（電視主芯片）和內存、閃存。
常見型號是 MStar MSD6A928 / MSD6A938 系列（與小米電視3/3S系列一致）。
特點：
四核 ARM Cortex-A17 CPU（1.4GHz 左右）
Mali-T760 GPU
支持 4K 解碼、HDMI2.0、HDR10、HEVC（H.265）
芯片旁邊有：

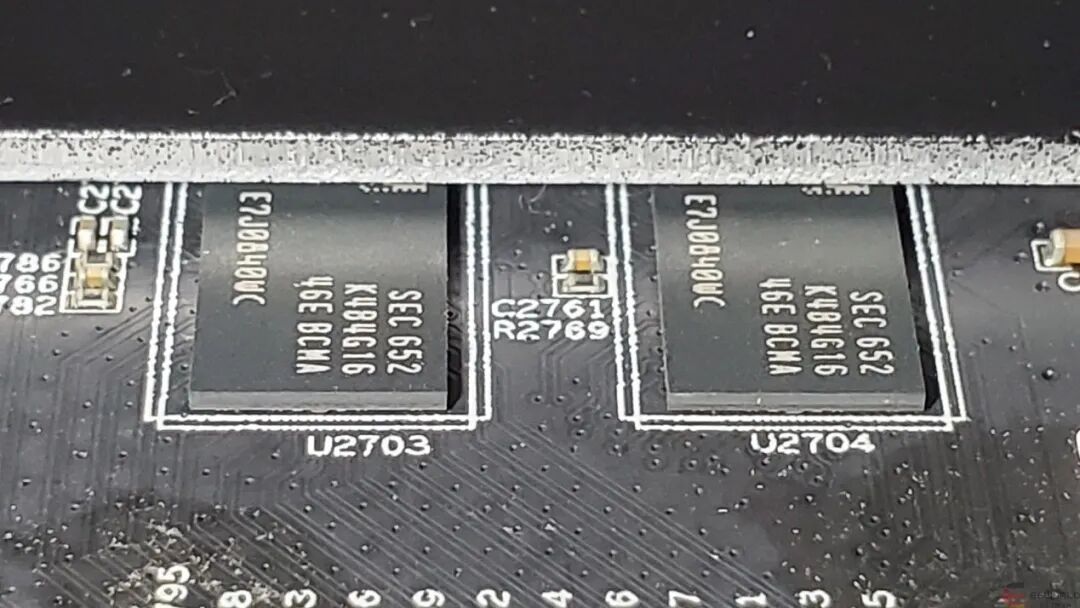

兩顆 DDR3 內存（通常 2GB）
一顆 NAND Flash（8GB eMMC）

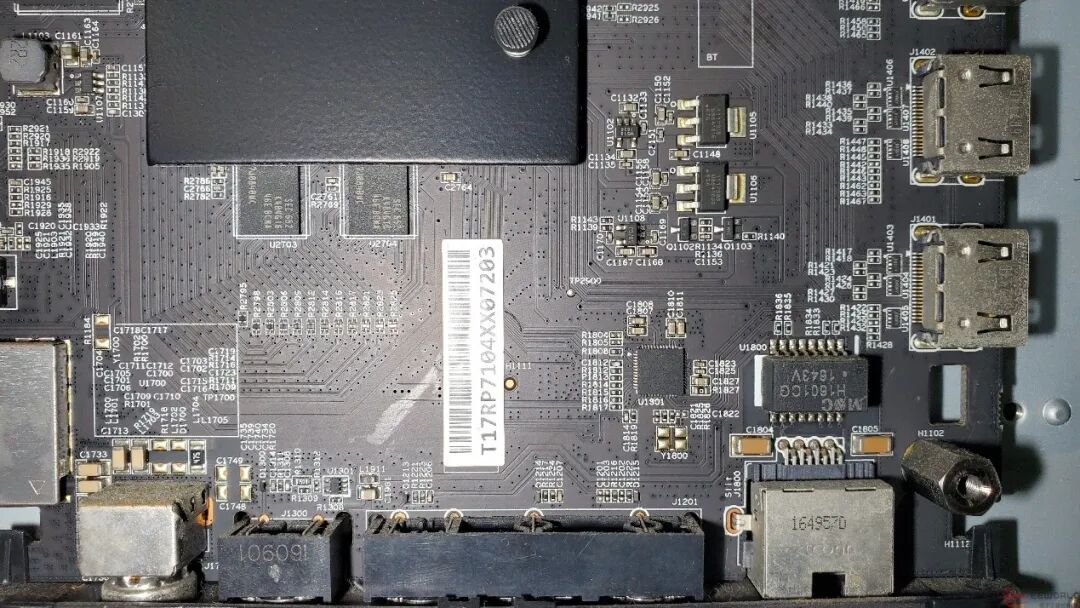

四個 HDMI 接口（HDMI1、HDMI2、HDMI3、HDMI ARC），均為全尺寸接口。
旁邊還有一個 AV 接口（耳機/音視頻復合）、USB、網口 RJ45、光纖音頻輸出。
HDMI 部分通常搭配 HDMI 2.0 收發芯片（如 Silicon Image / Parade / Analogix）。

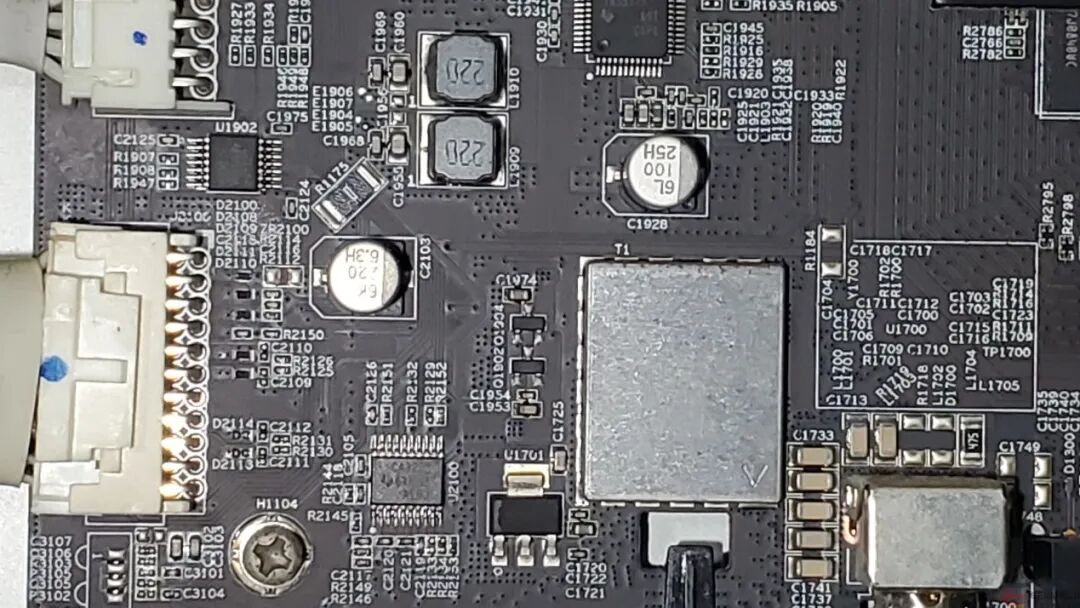

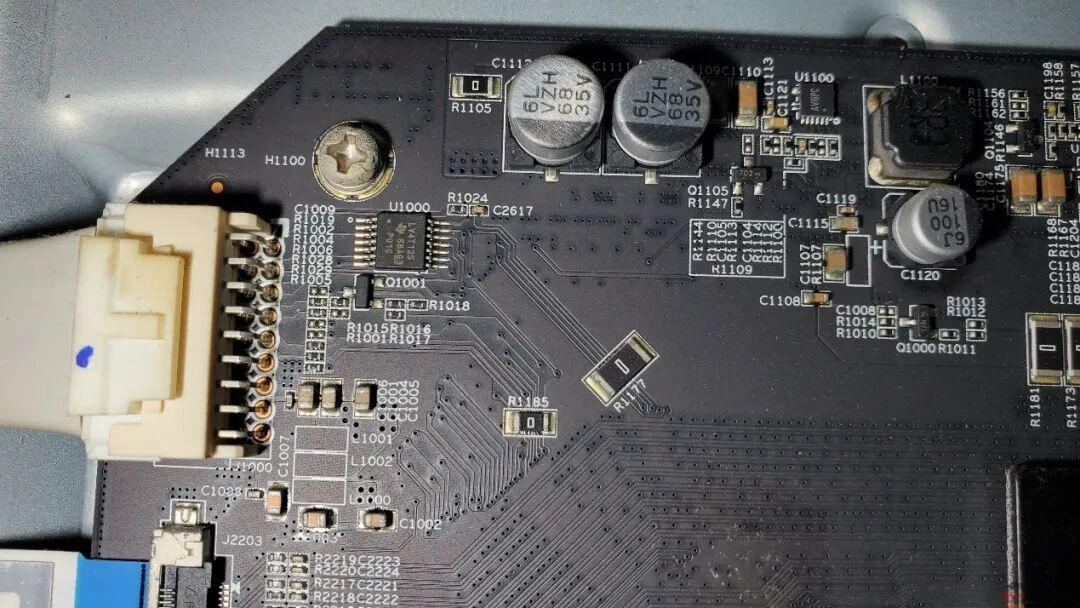

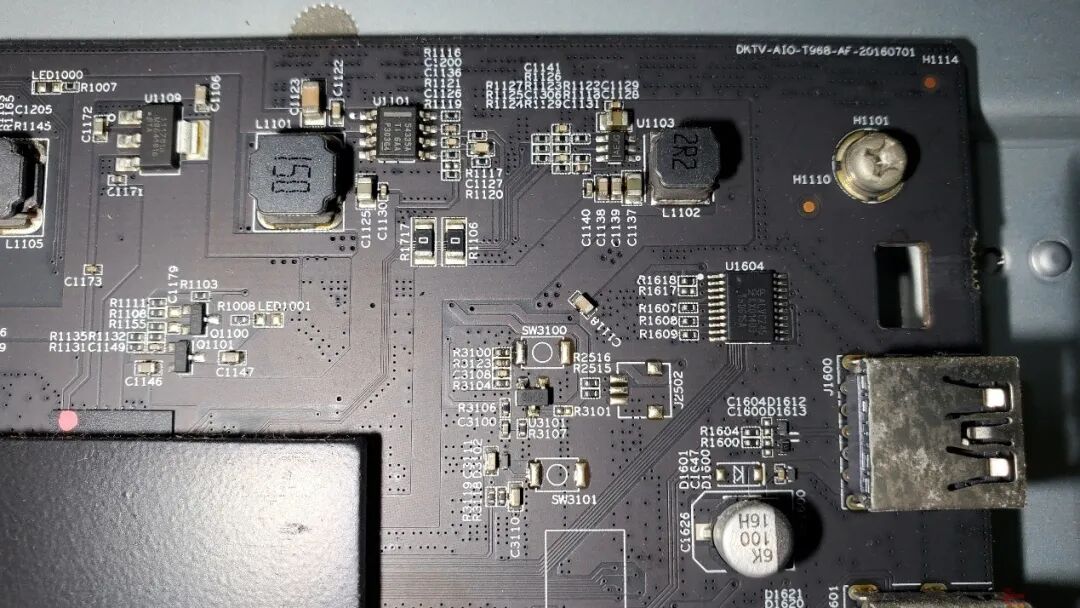

多顆 降壓電感（L106～L120） 與 固態電容（220μF/6.3V 等）。
這些為主芯片、內存、接口供電（3.3V / 1.2V / 5V 等）。
電感與穩壓 IC 質量不錯，用料和布線規整，采用分布式 DC-DC 電源設計。
供電穩壓芯片多為 Richtek 或 MP（Monolithic Power）系列。

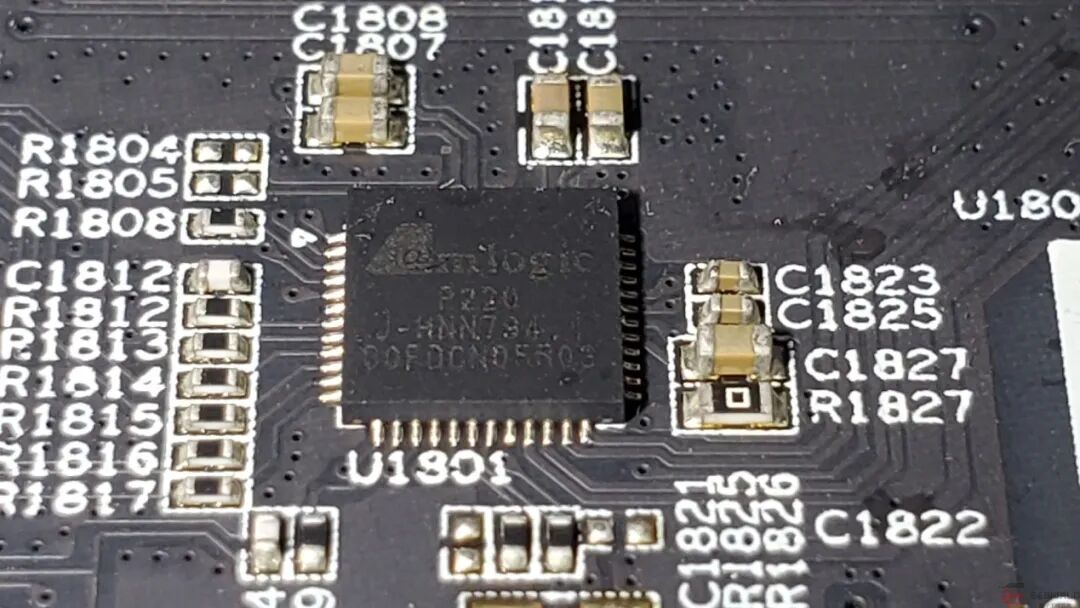

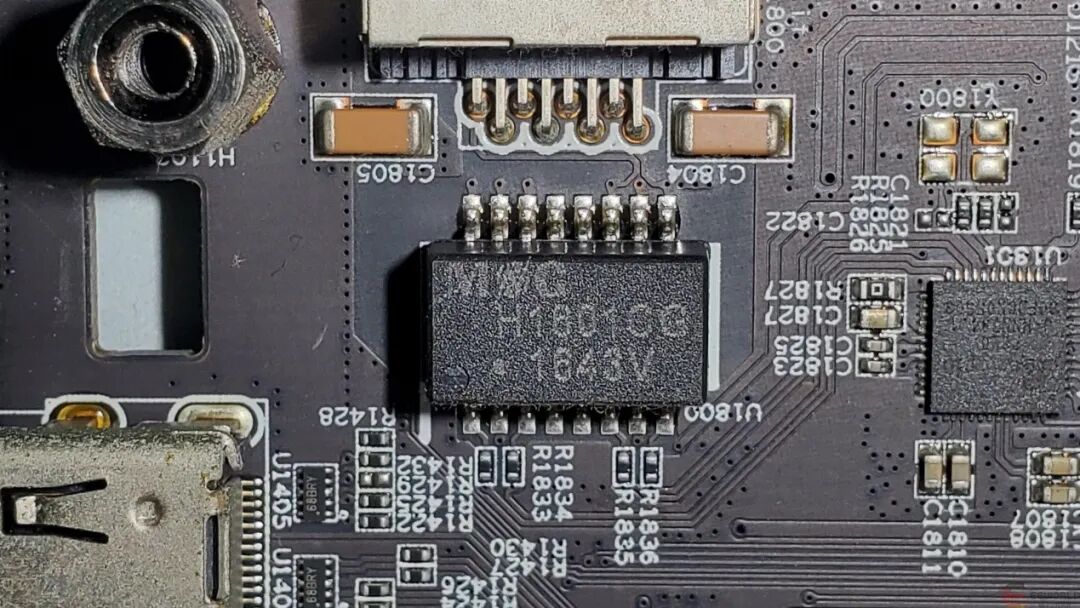

芯片全稱：Amlogic T968 / T968-H 系列（內部代號 H1801CG）
制造商：Amlogic（晶晨半導體）
封裝形式：BGA
應用領域：4K 智能電視主控芯片
FAN7930C
生產商： onsemi（安森美，原 Fairchild）
功能： PFC 功率因數校正控制器（臨界導通模式 CRM PFC）
一句話： 它負責把 220V 交流整成 400V 直流給后級 LLC 供電，整臺設備的心臟電源 IC！

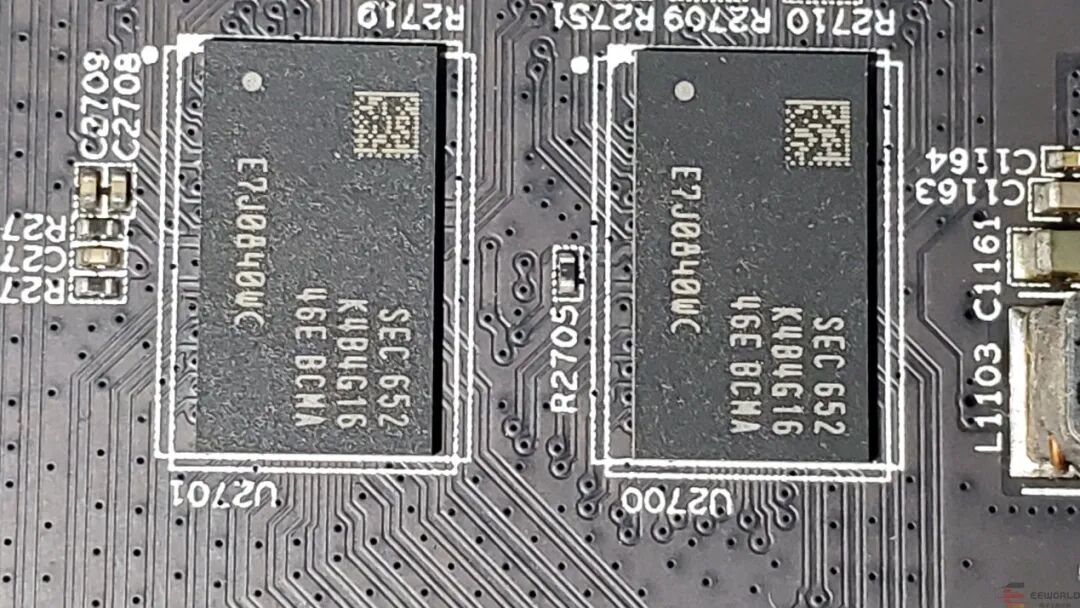

K4B4G1646E-BCMA
生產商： Samsung Semiconductor
功能： 4Gb DDR3L SDRAM – 低壓版 DDR3 動態隨機存取內存，用于高速數據緩沖、圖形處理或系統內存擴展。組織為 256M x 16（16 位寬），支持 Burst 模式讀寫，常用在多芯片模塊（MCM）中總容量達 8Gb+。

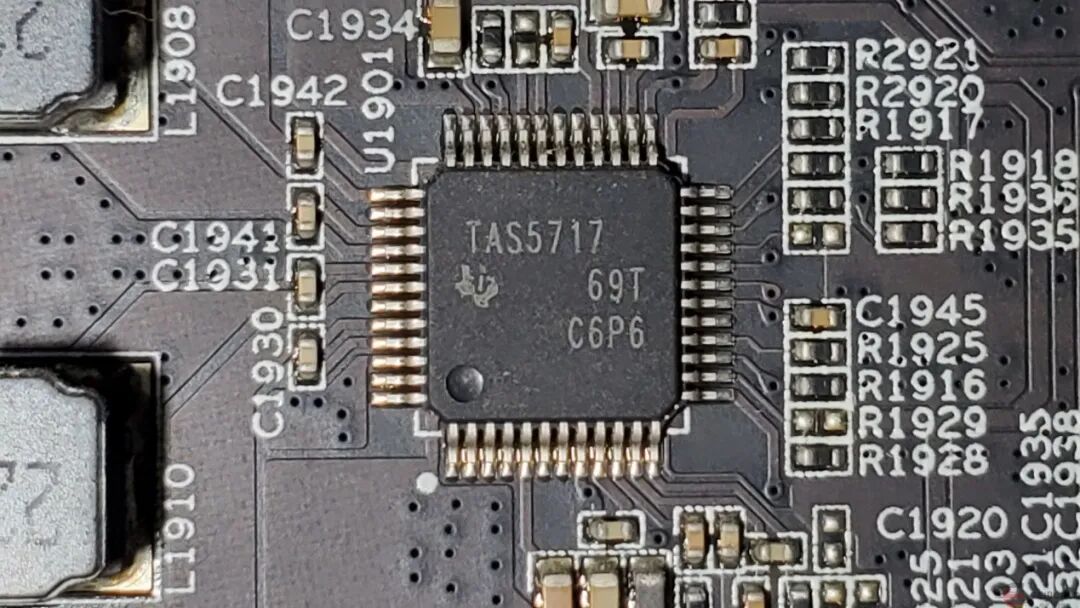

TAS5717 是由 Texas Instruments（TI）推出的一款數字輸入立體聲音頻功率放大器（Digital Audio Power Amplifier），具有內建的 Class?D 輸出級，并且還集成了可直接驅動耳機／線路輸出的 “無耦合電容（cap?free）” 耳機放大器。

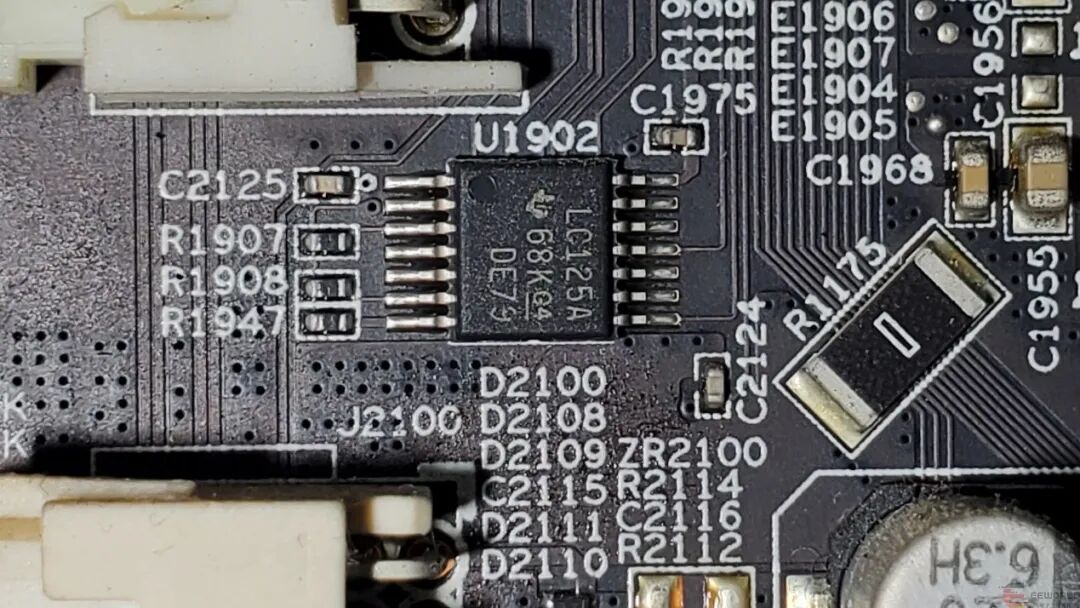

這顆 LC125A 芯片（板上標 U1902）經查證，是 Texas Instruments (TI) 的正品！
芯片真名
SN74LVC125A
生產商： Texas Instruments (TI)
功能： 四路總線緩沖門（帶三態輸出） – 用于信號緩沖、隔離和電平轉換，支持 1.65V~3.6V 供電，輸入可耐 5.5V。每個通道有獨立輸出使能 (OE)，高阻態時功耗極低。常用于 MCU/FPGA 接口、總線驅動、混合電壓系統（如 3.3V 到 5V 翻譯）

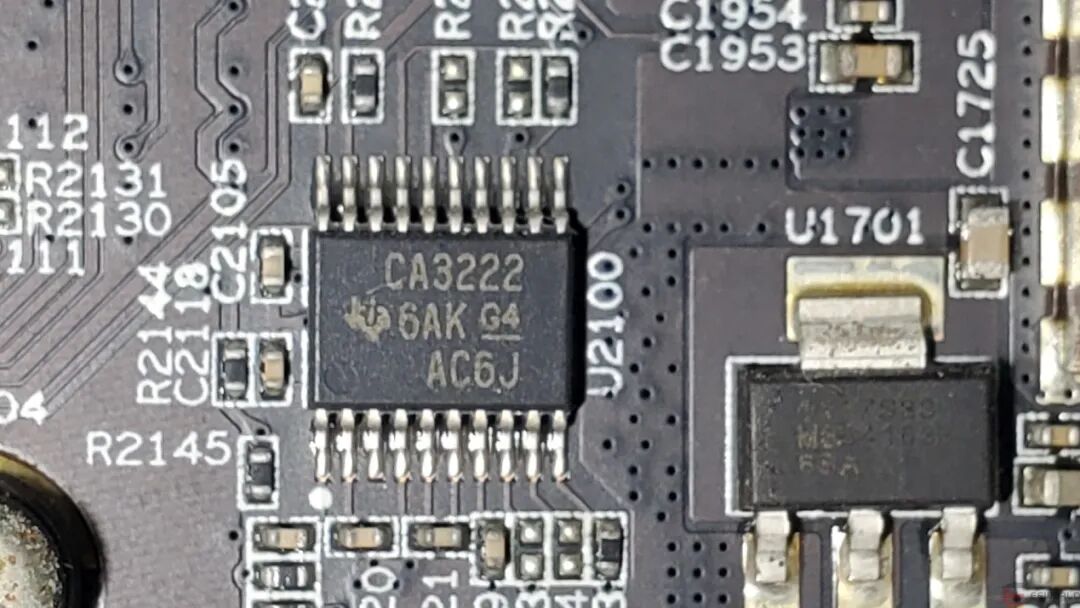

CA3222E
生產商： California Micro Devices → Onsemi（安森美）
功能： 3.3V 雙通道 RS-232 收發器（帶自動斷電）
常見叫法： “CA3222” = “CA3222E” 的絲印簡寫
絲印解讀
CA3222 ← 型號
6AK G4 ← 內部批號
AC6J ← 日期碼 2021年第6周，江蘇廠
Logo 是舊 CAMD（小樹葉），2010 年被 Onsemi 收購，所以現在官網寫 PACDN006 系列，但老料號仍叫 CA3222E。
中間屏蔽罩是WIFI藍牙模塊。
MB（銀色大鐵盒）
→ 主板屏蔽罩，擰 4 顆螺絲就能拆，里面藏 Wi-Fi 模塊 + 高壓板接口。
紅色標簽 “LUXSHARE-TEST”
→ 工廠測試條，撕掉就行，不影響使用。

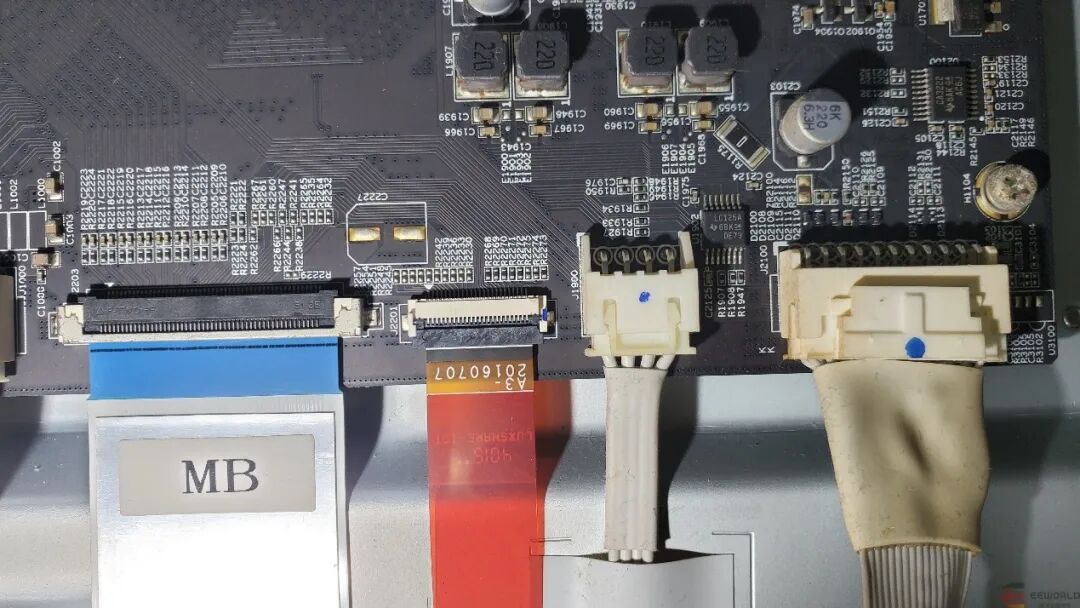

白色 8P 排線（帶藍點）
→ 高壓板（背光）供電
接法：插到屏的 LED+ / LED-，壞了直接換 通用 8P 背光線（￥8）。
右側白色 4P 軟排線
→ 按鍵板 / 紅外接收
壞了電視開不了機 → 淘寶搜 “電視 4P 按鍵線” ￥5。
左上黑長條 51P
→ LVDS 屏線（傳圖像）
插反會黑屏！記住：藍貼紙朝外
通用替換：51P 0.5mm 間距 FFC 線（￥15）。
右上 8 顆 MOS 管
→ 背光升壓 MOS，最容易炸！
型號：TK13A60D，LCSC 現貨 ￥2.8/顆。
右下角 2 個白色牛角座
左：喇叭 4P（紅黑紅黑）
右：12V 電源輸入（黃黑黃黑）
插錯會 燒功放 / 燒主板！

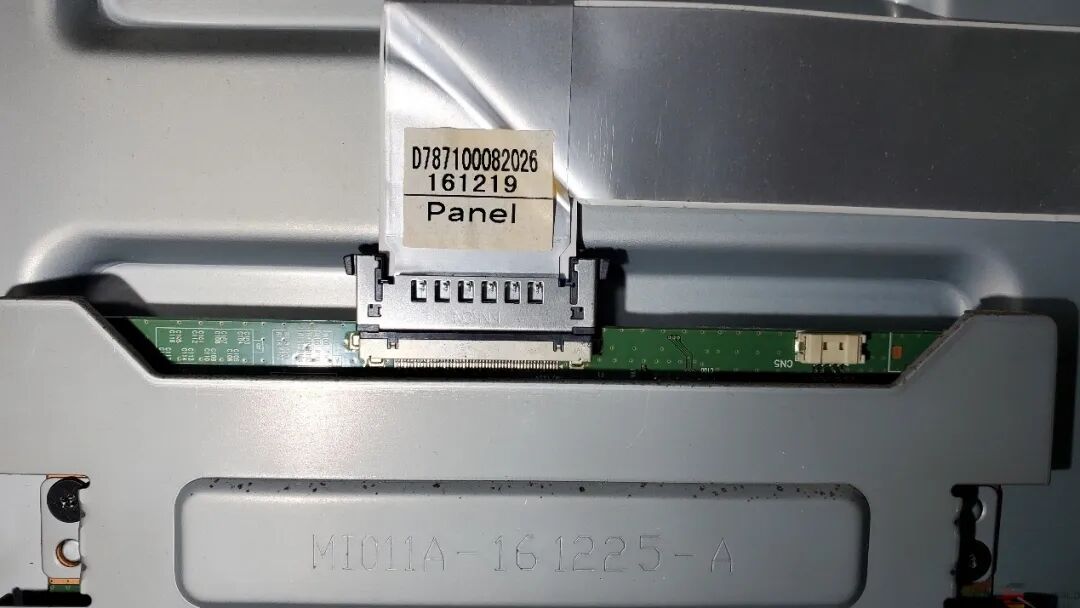

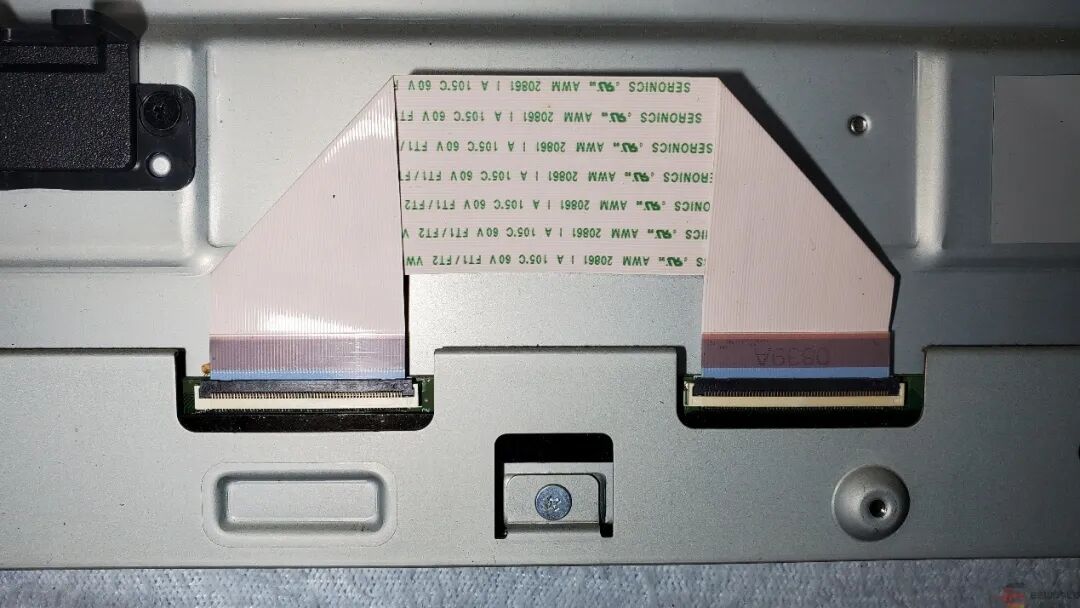

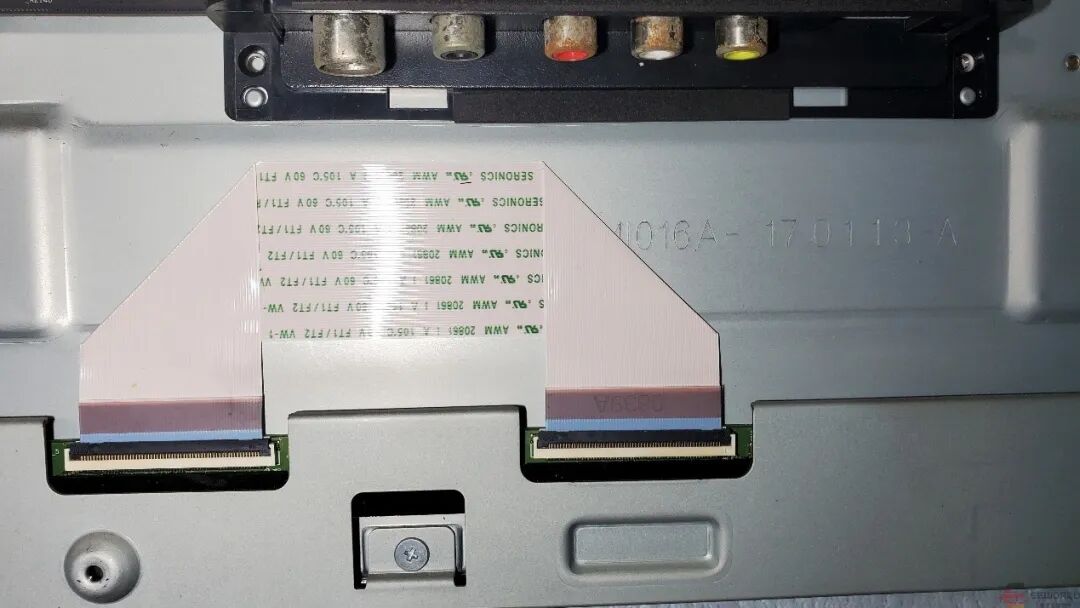

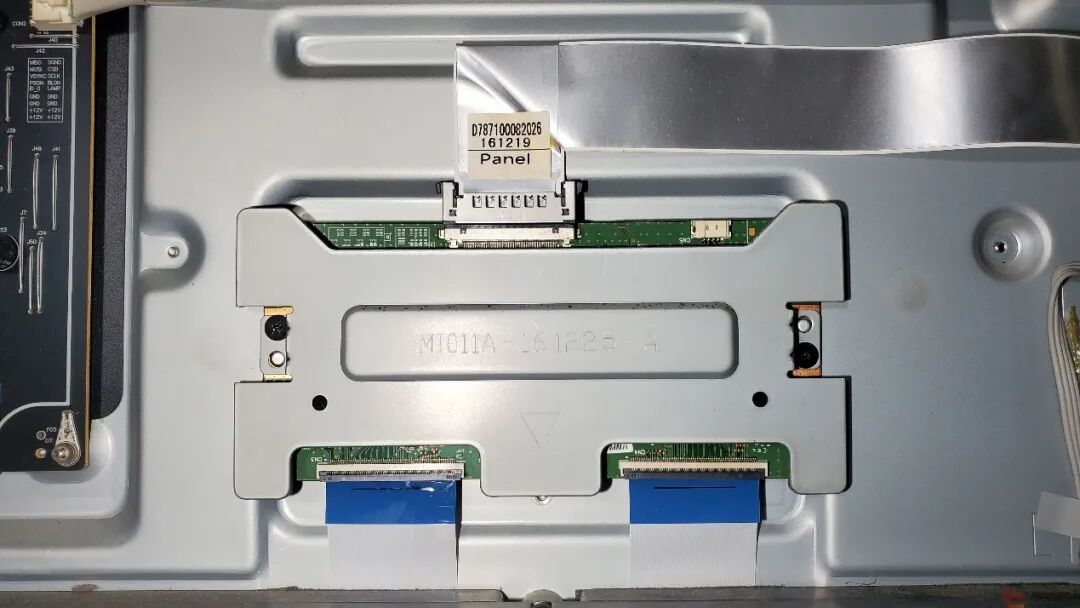

液晶屏驅動排線，先進這塊小板，161219應該是生產日期。
下方分出兩組排線。

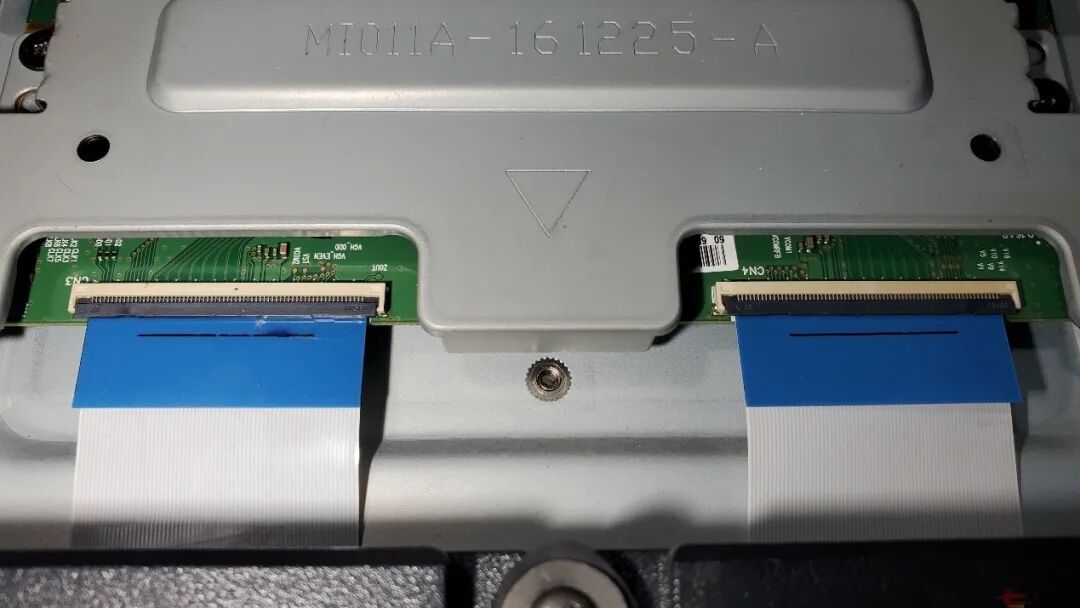

左邊小板驅動兩塊，使用排線連接。
右邊的兩塊驅動小板，兩塊板橋接
左線：51P 奇像素（ODD）
右線：51P 偶像素（EVEN）
型號：AWM 2896 80C 105V VW-1
長度：左 28 cm / 右 26 cm
屏端：0.5 mm 間距
板端：1.0 mm 間距（反向插）
方向：藍貼全部朝外（錯一秒黑屏）
板號：T600M016A-C01
主控：MT5595PUJ（晨星 4K）
Gamma IC：2× iW7025（12 通道）
LVDS 輸出：雙 51P（左奇右偶）
背光接口：10P（15 串×8 并）
生產：2016 年 12 月 19 日
國家：SG（新加坡）
全部看完，裝回去，唯一遺憾是沒有取下散熱片查看主控芯片，因為不同以往撿到的垃圾拆完就扔，這個是可以使用的，所以主板沒拆，沒有打開散熱。應該是聯發科主控吧。

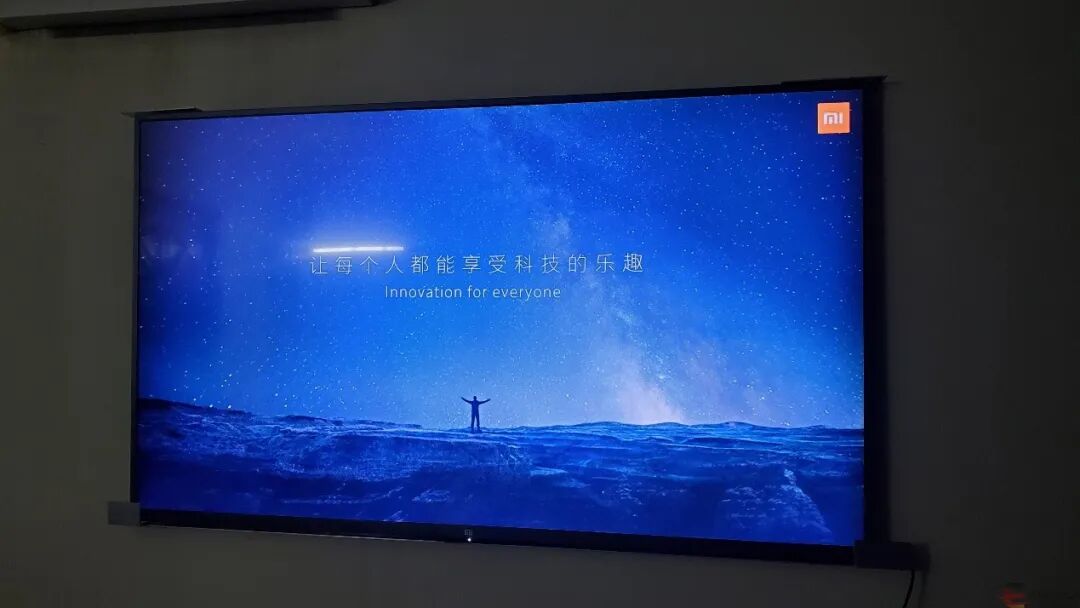

帶你回到2016年的小米開機界面，讓每個人都能享受科技的樂趣，還有英文。沒有開機廣告。

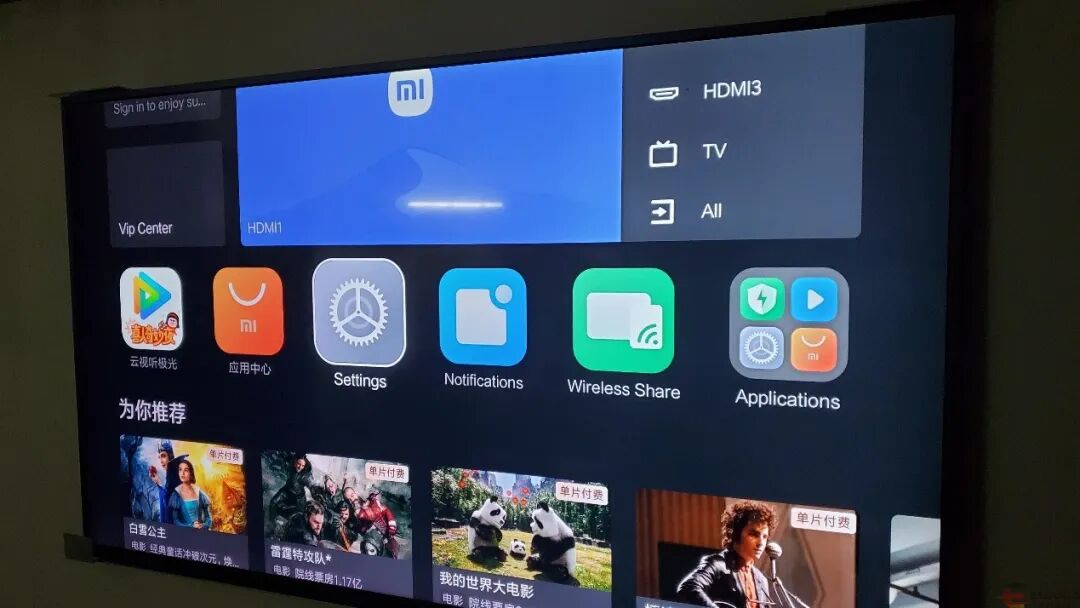

開機后，主界面。

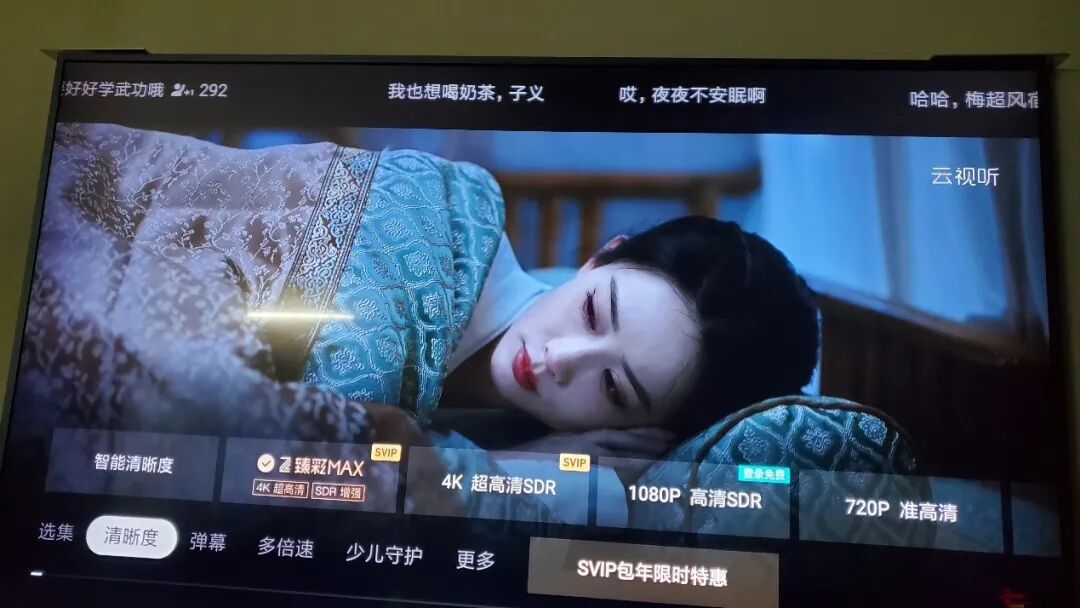

使用wifi連接后，可以使用會員登錄云視聽，選擇4K超高清SDR模式，看電視，跟朋友忙乎了一個小時，使用三角鋁，固定在墻上。以后他可以直接在床上刷劇。
最后總結，電源是MEGMEET代工，屏幕LG，主板冠捷或兆馳代工，雷總最近掉粉嚴重，希望國產加油吧。
