隨著智能電子設備的高速發展，顯示屏幕的技術也在不斷的進步； AMOLED（ActiveMatrix Organic LED 即有源矩陣有機發光二極管）屏幕逐漸替代 LCD 成為市場的主流。

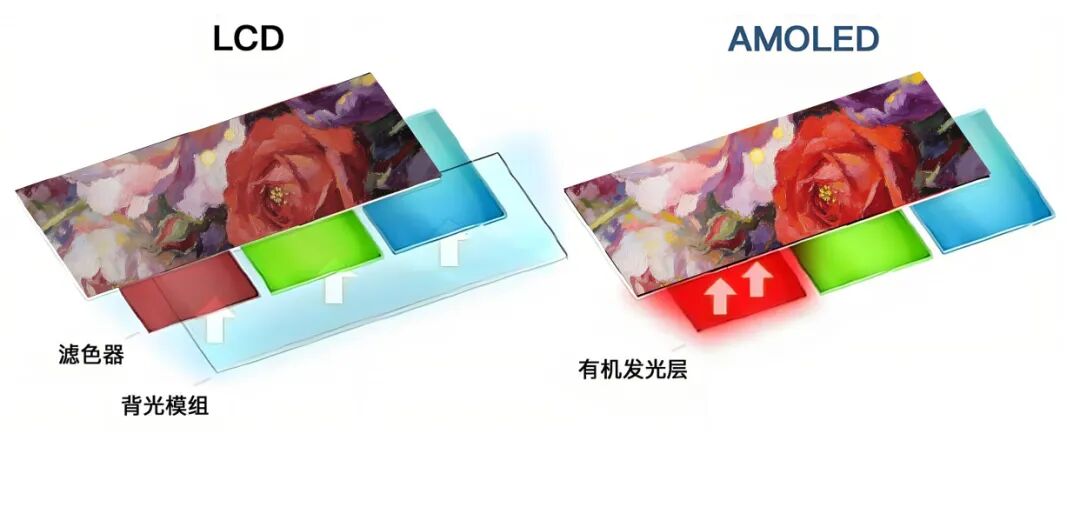

AMOLED 較 LCD 更輕薄、響應更快、可主動發光、具有柔軟性、色域更廣。所以 AMOLED 成為高端顯示屏的首選。

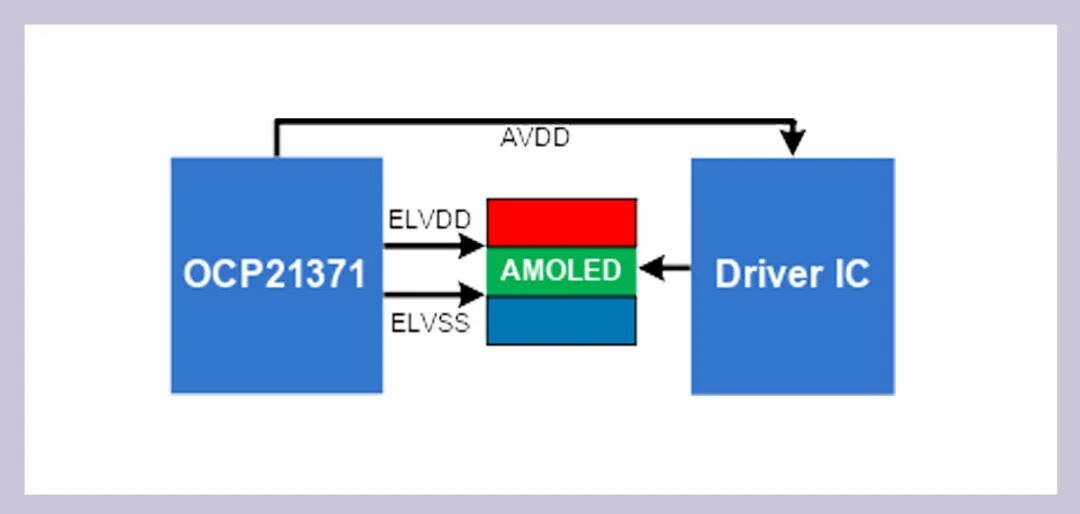

正是在這一背景下，OCP21371應運而生。OCP21371就是為手機AMOLED量身定做的電源管理芯片，擁有三路輸出電壓AVDD、ELVDD、ELVSS，并且擁有一線通信，可編程輸出電壓；輸出電流高達850mA。
OCP21371 是高度集成的 AMOLED 電源解決方案，該器件集成了兩個升壓轉換器(AVDD、ELVDD)和一個負壓降壓轉換器(ELVSS)，適用于電池供電的產品。數字接口ASWIRE 引腳控制 AVDD的接通或關閉，ESWIRE引腳使 ELVDD 和 ELVSS 接通或關閉。

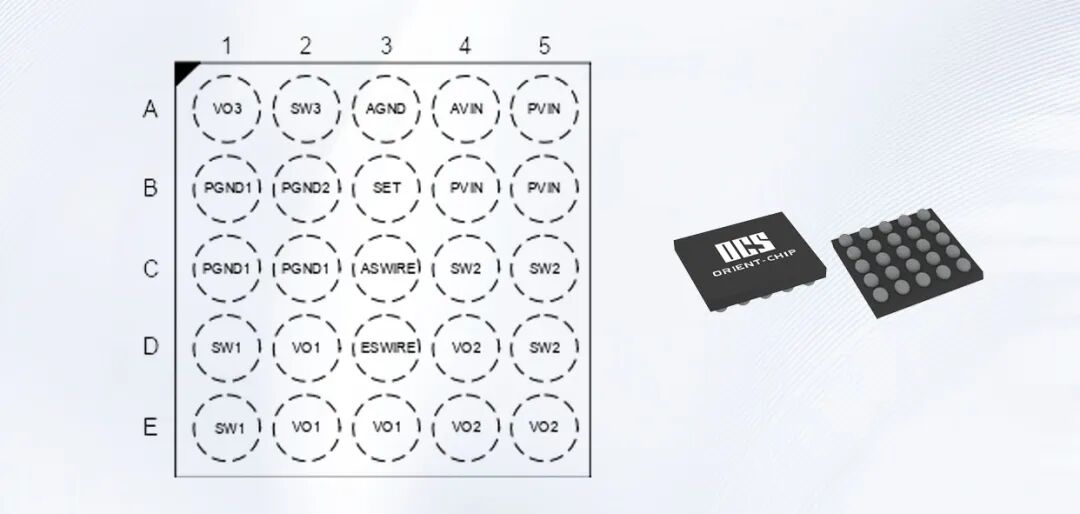

OCP21371封裝圖
OCP21371采用WLCSP-25B封裝，可實現PCB空間的優化解決方案。

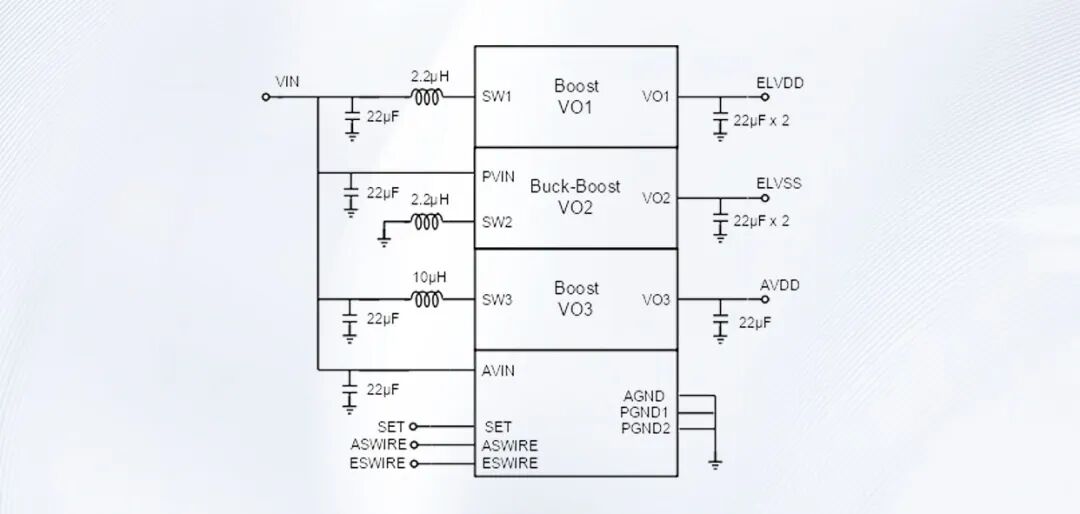

OCP21371典型應用電路

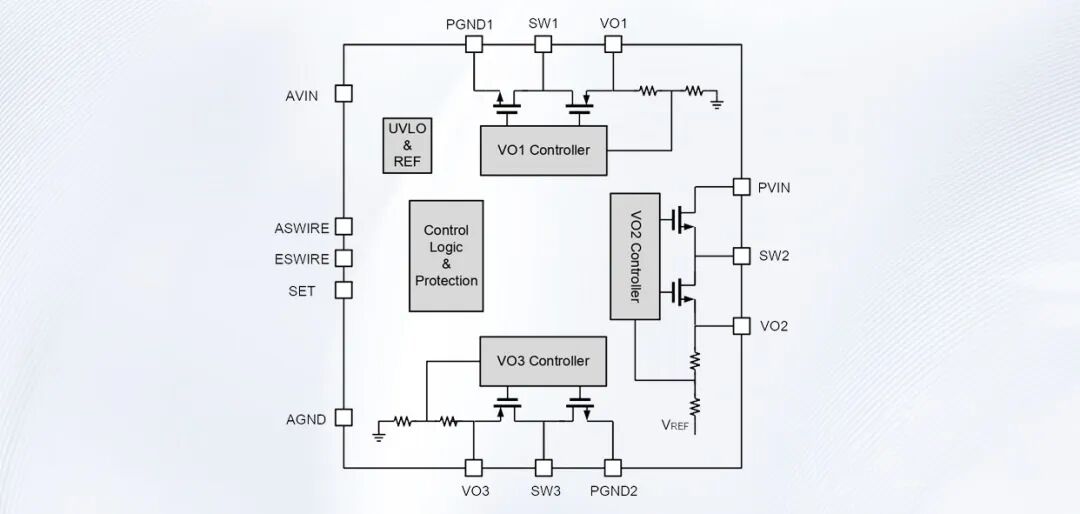

OCP21371內部框圖
Features
? 2.4V to 5.0V Input Voltage Range
? Synchronous Boost Converter (AVDD)
- 6.9V to 7.9V Output Voltage (SET=H)
- 7.1V to 7.8V Output Voltage (SET=L)
- 7.6V Default Output Voltage
- 150mA Output Current Capability
- VI to VO and VO to VI Isolation
? Synchronous Boost Converter (ELVDD)
- 4.6V to 5.0V Output Voltage
- 4.6V Default Output Voltage
- Up to 1000mA+ Output Current Capability
- VI to VO and VO to VI Isolation
? Synchronous Inverting Buck-Boost Converter(ELVSS)
- –6.6V to –0.5V Output Voltage
- –4.0V Default Output Voltage
- Up to 1000mA+ Output Current Capability
- VI to VO and VO to VI Isolation
? Single-Wire Digital Interface for Programming
? Short Circuit Protection
? Thermal Shutdown
? Available in 2.03mm × 2.03mm x 0.57mm 25 Ball WLCSP Package
總結而言，OCP21371不僅解決了AMOLED多路供電的復雜性，更通過高度集成與靈活可編程的特性，為手機電源設計帶來了革命性的簡化。 它將三路轉換器及全面的保護功能集成于一個微小的封裝之中，顯著降低了物料清單（BOM）成本和PCB布局難度，同時提升了系統的整體可靠性與能效。
對于追求極致輕薄、高性能顯示的現代智能手機而言，OCP21371無疑是一個能夠加速產品上市進程、優化系統成本的理想電源管理選擇。它代表了當前AMOLED電源管理芯片向更高集成度、更小尺寸、更智能化發展的明確趨勢。
OCS該系列產品目前已可提供樣品，如需申請樣品及技術支持請掃描下方二維碼或訪問OCS官網留言進行申請。
