HMI應用新選擇：基于瑞薩RZ/A3M的LVGL Demo Setup教程（上）
接下來介紹瑞薩RZ/A3M LVGL Demo編譯及Debug的具體步驟。
下載工程源碼（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）
https://github.com/lvgl/lv_port_renesas-ek-rz_a3m.git
將工程拷貝至e2studio的工作空間。
注意：為了避免編譯錯誤，工作空間的絕對路徑必須是全英文路徑，不能包含有中文字符。
導入e2studio

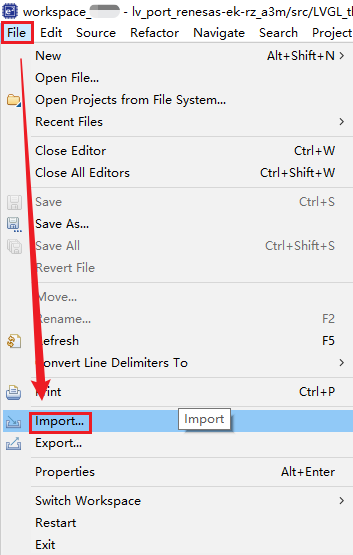

點擊“File”，再點擊“Import”，

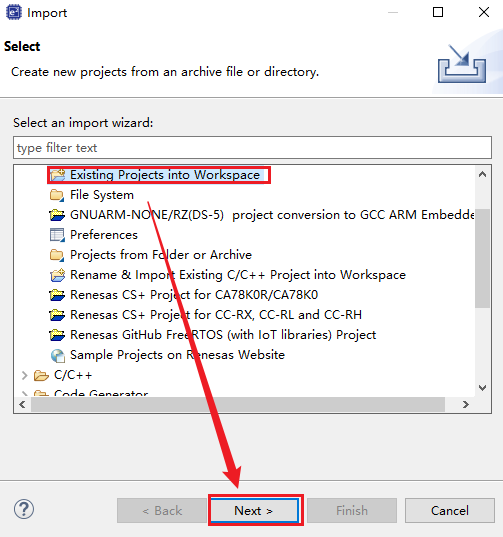

在彈出的對話框中選擇“Existing Projects into Workspace”，再點擊“Next”，

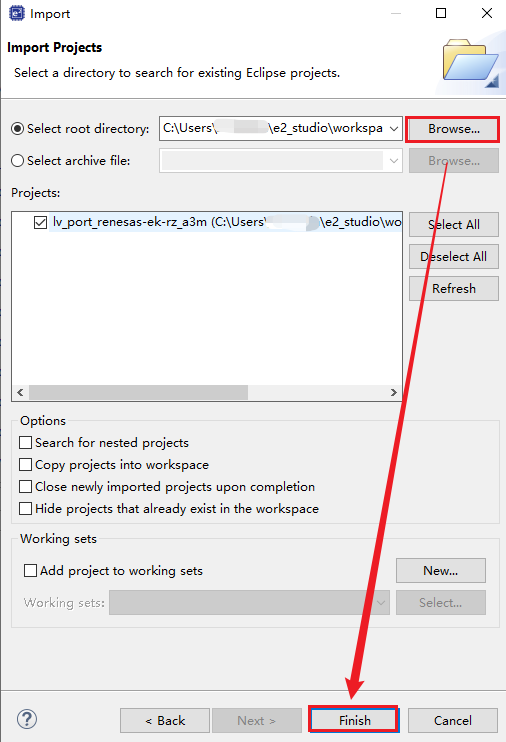

點擊“Browser”，選擇要導入工程的根目錄，再點擊“Finish”，

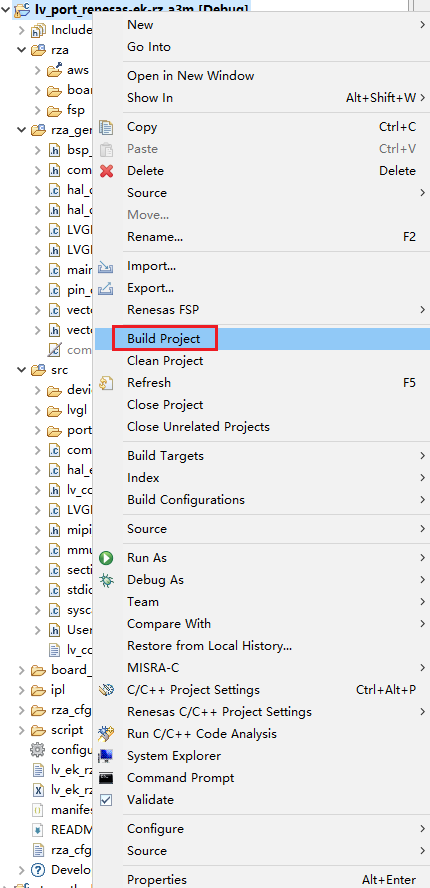

在工程名處點擊右鍵，點擊“Build Project”，

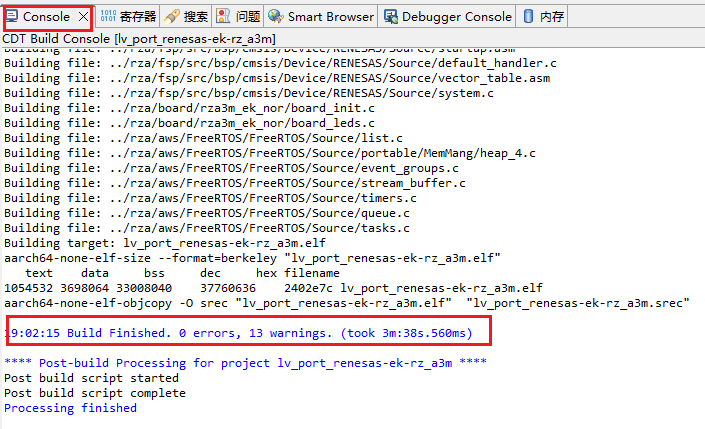

構建開始后，Console窗口將輸出構建log，等待片刻后，構建完成。請確保errors的數量為0。
在進行Debug前，請確保PC上已安裝Jlink驅動。可以在以下鏈接安裝驅動：（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）
https://www.segger.com/downloads/jlink/JLink_Windows_V840_x86_64.exe
（一）板子上的設置

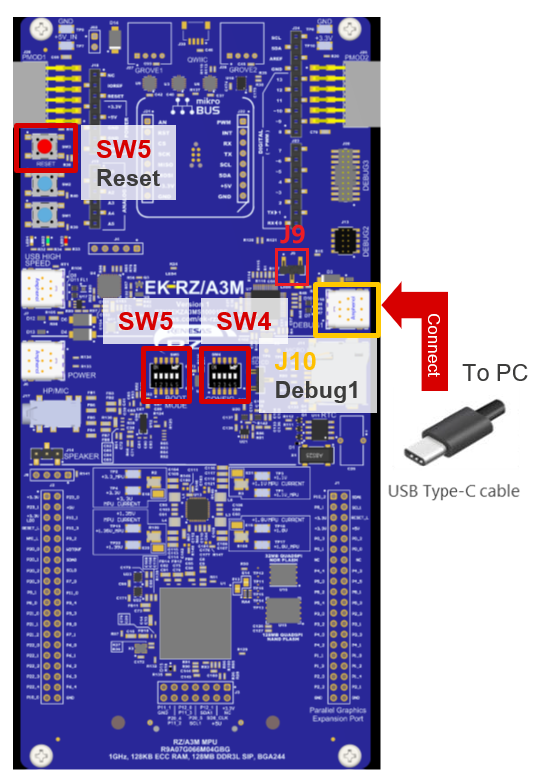

所用板子為RZ/A3M EVK，請確保正確設置SW4、SW5以及J9并正確連接板子和PC端。
將圖形擴展板安裝到主板上，并用隨附螺釘和墊片加以固定。
SW4：
SW5：
J9 Debug模式選擇
連接2-3，設置為Debug On-Board模式。這樣通過板載J-Link調試器，用戶無需借助額外的調試工具即可快速啟動Debug工作。
使用Type-C數據線連接J10和PC，如下圖所示：
（二）e2studio上的設置
設置Debug屬性

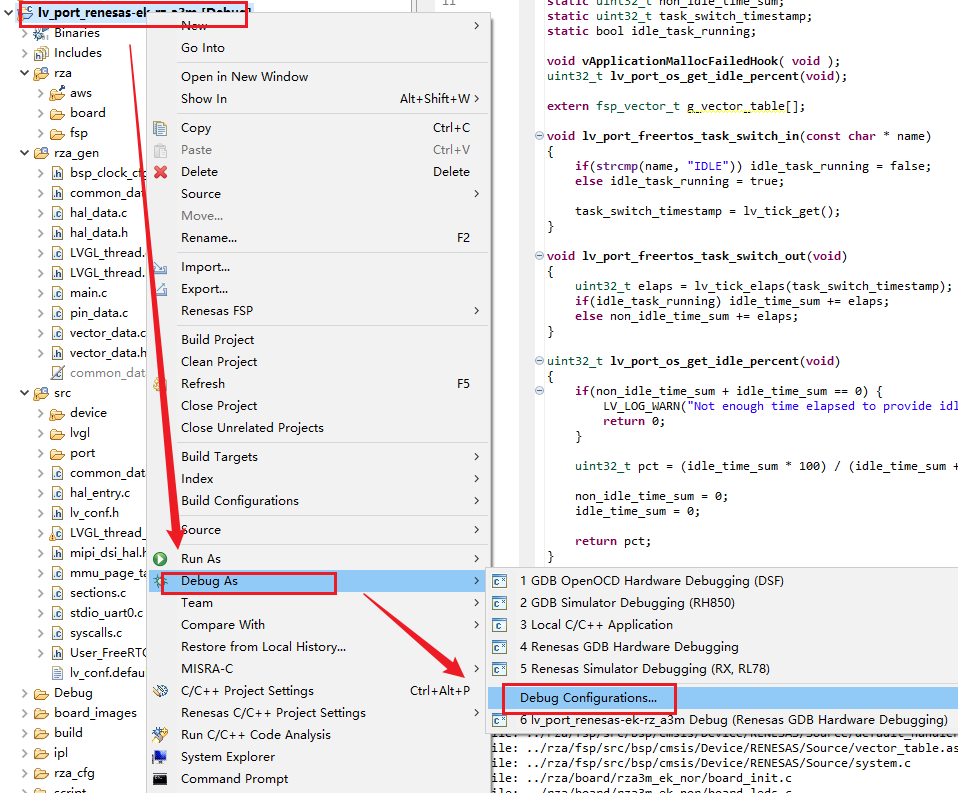

在工程名處右鍵，選擇“Debug As”，選擇“Debug Configurations”，

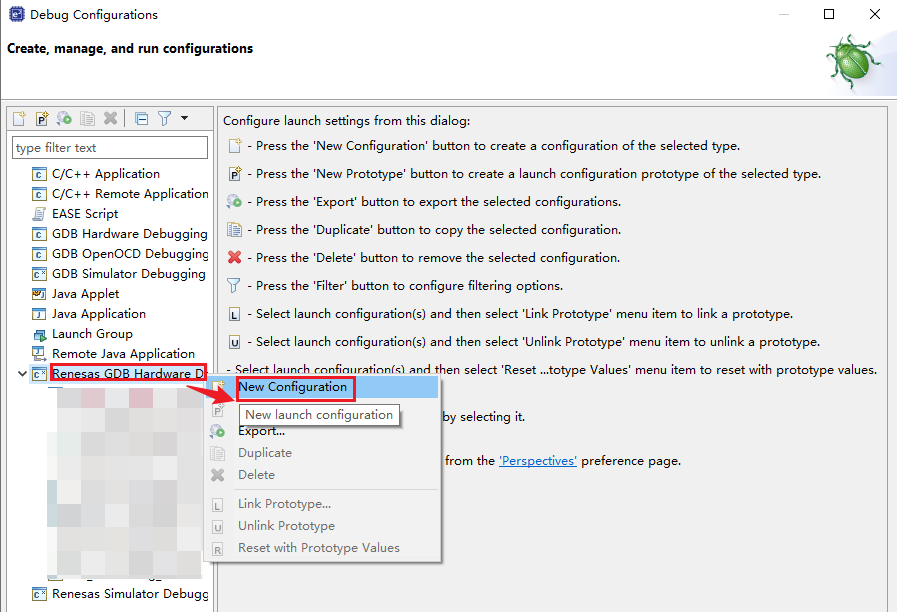

在彈出的對話框中，選擇“Renesas GDB Hardware Debugging”，點擊“New Configuration”，
此時，在下方的列表中會生成對應的Debug配置項，

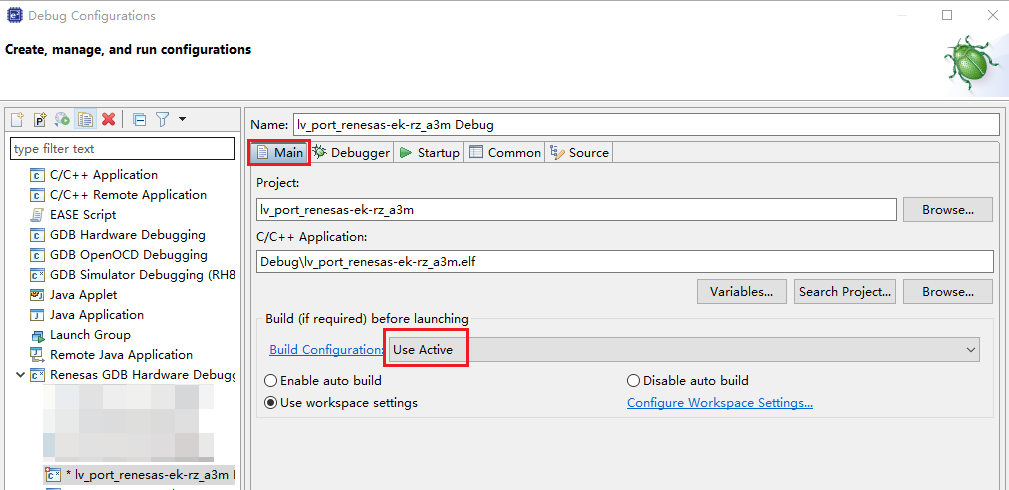

將“Main”選項卡中的“Build Configuration”設置為“Use Active”，

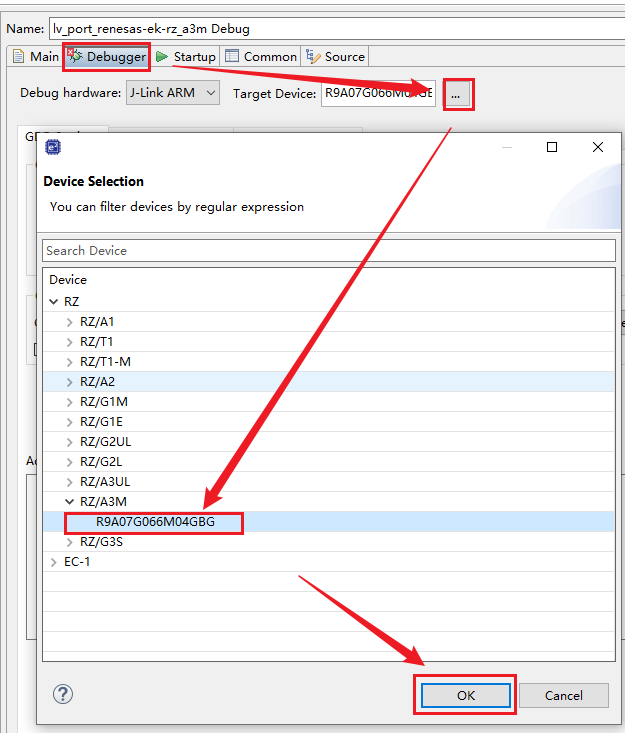

點擊“Debugger”選項卡，設置“Target Device”為“R9A07G066M04GBG”，

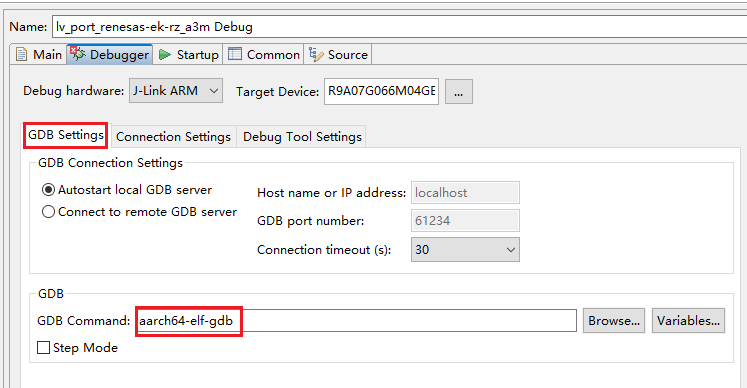

設置“GDB Command”為“aarch64-elf-gdb”，

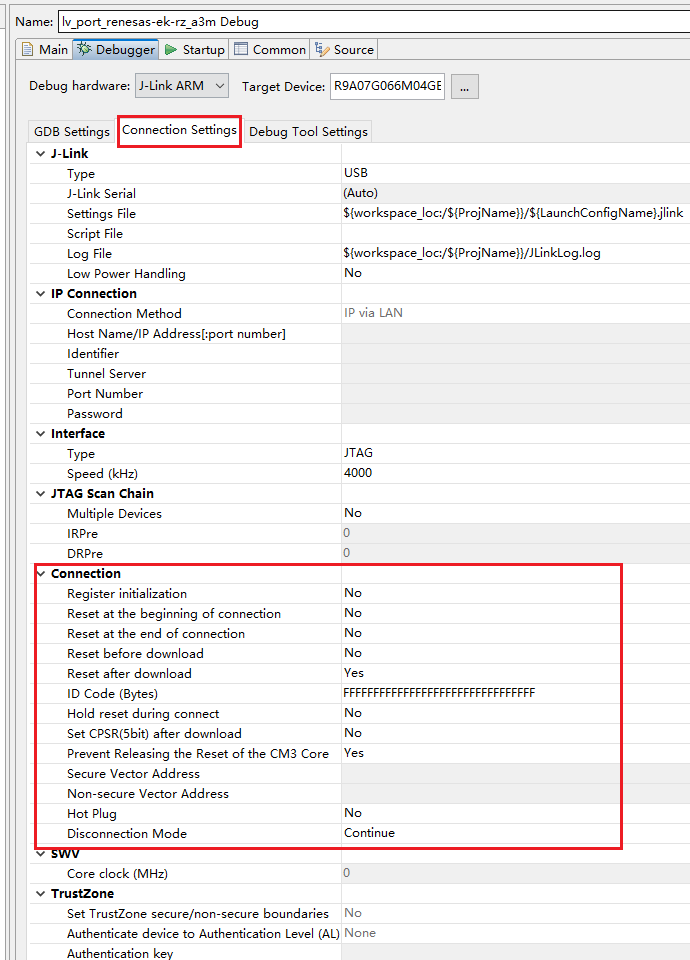

設置“Connection Settings”參數如下：

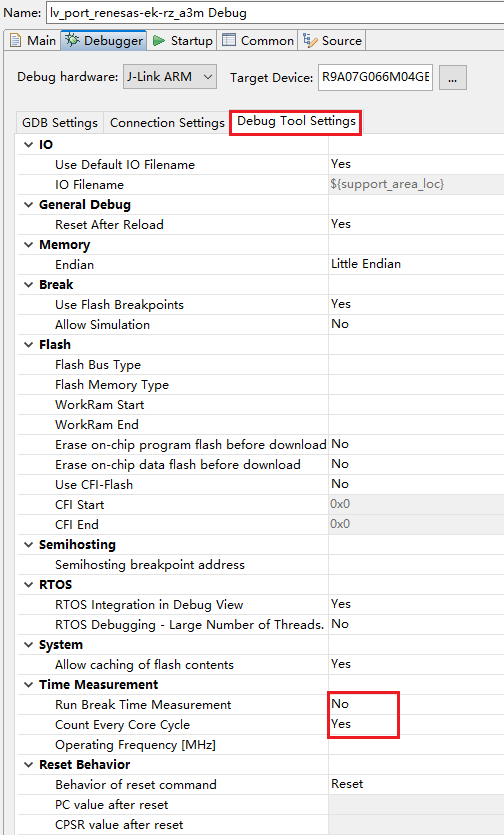

設置“Debug Tool Settings”參數如下：

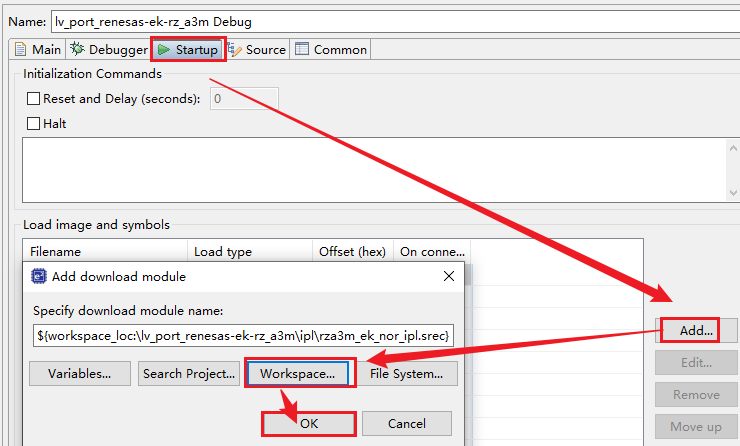

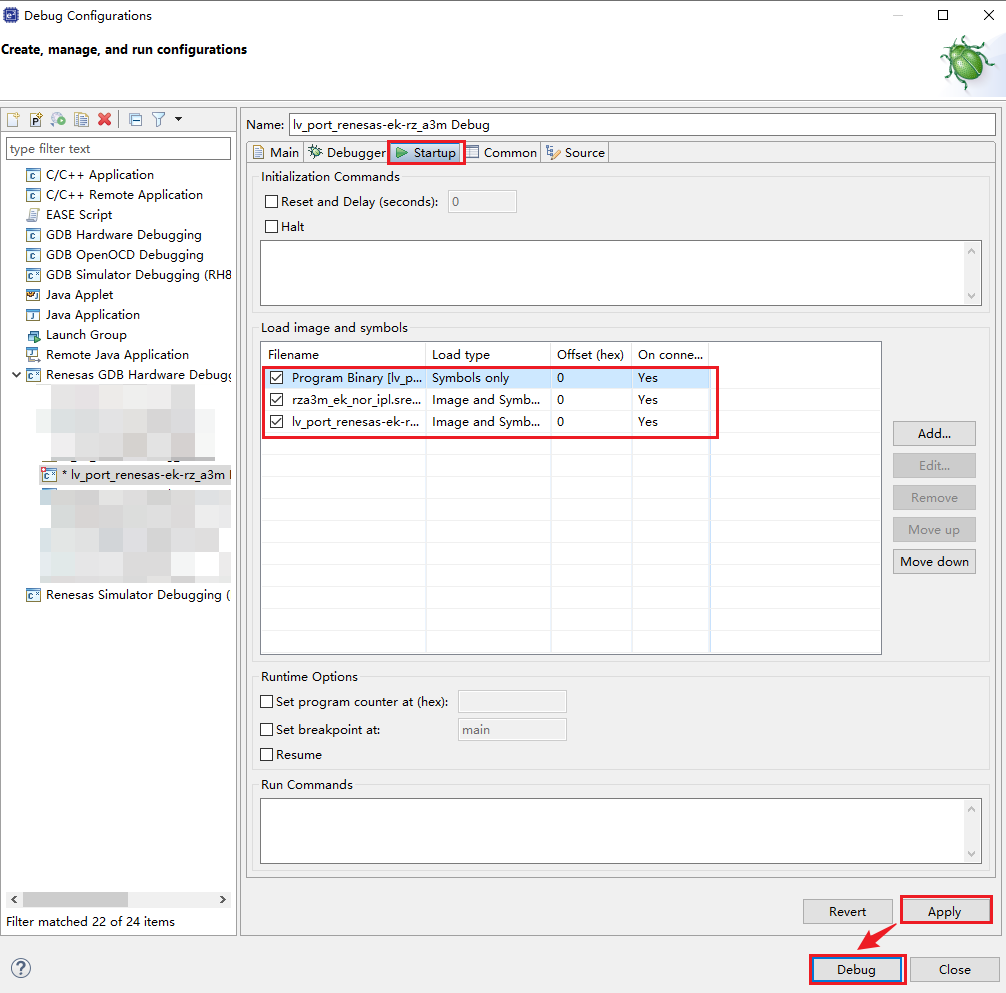

在“Startup”選項卡中設置要加載的文件和類型，點擊“Add”，在彈出的對話框中選擇“Worksapce”進入到對應工程下，分別添加rza3m_ek_nor_ipl.srec和lv_port_renesas-ek-rz_a3m.srec文件。
其中，rza3m_ek_nor_ipl.srec文件路徑為${workspace_loc:\lv_port_renesas-ek-rz_a3m\ipl\rza3m_ek_nor_ipl.srec}；lv_port_renesas-ek-rza3m.srec文件路徑為${workspace_loc:\lv_port_renesas-ek-rz_a3m\Debug\lv_port_renesas-ek-rz_a3m.srec}。
需要加載的文件及類型如下圖所示，點擊“Apply”，再點擊“Debug”。
彈出以下對話框，開始下載程序。

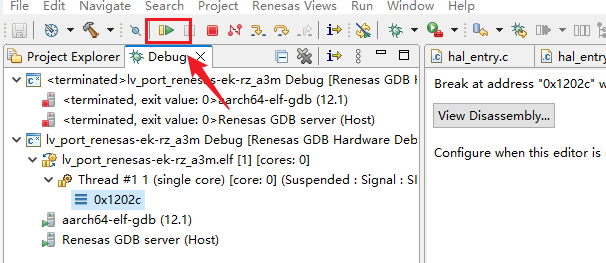

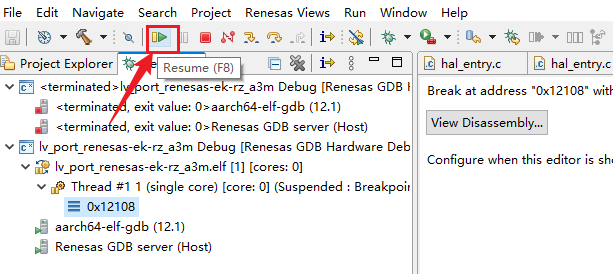

下載完成后，點擊“Resume”按鈕以繼續。
再次點擊“Resume”按鈕，程序即可運行
本教程中所使用的Demo效果如下：
了解更多關于瑞薩RZ/A3M系列特性：（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）
https://www.renesas.cn/zh/products/microcontrollers-microprocessors/rz-mpus/rza3m-powerful-1ghz-mpus-built-ddr3l-sdram-high-definition-hmi?staging=1
如您在使用瑞薩MCU/MPU產品中有任何問題，可識別下方二維碼或復制網址到瀏覽器中打開，進入瑞薩技術論壇尋找答案或獲取在線技術支持。
https://community-ja.renesas.com/zh/forums-groups/mcu-mpu/
