STM32串口通信過載溢出問題總結

原創嵌入式ARM 2025-12-19 12:00

高性能SGT MOS產品，保障BMS高效可靠運行 華潤微電子推出第五代高性能SGT MOS產品

一、發現問題

用STMG070的4個串口中兩個串口實時通信時，偶發某個串口通信掛掉，進入不了接收中斷函數，但能進入接收回調函數，另一個串口通信正常，其他程序正常運行？

二、分析定位問題

起初，以為是多串口通信，導致搶占資源，頻繁訪問中斷，導致通信沖突；

于是，在接收回調函數中，各接收中斷函數加入if, else if條件，同一時間只能進入一個串口接收中斷，但還是會偶發串口通信掛掉；

然后，網上查資料，看到HAL庫的接收中斷里面有加鎖、解鎖操作，數據量大會導致串口鎖死，進入串口接收中斷函數，STM32Cube_FW_G0_V1.6.0版本里面沒有加鎖；

后來，看到有說overrun導致過載溢出錯誤，串口接收死掉，仿真檢測當串口通信掛掉時，果然overrun被置位，這里終于定位到了問題。

三、解決問題

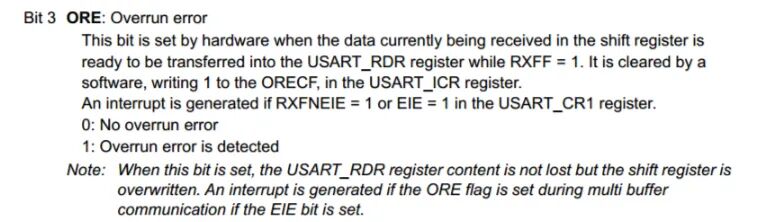

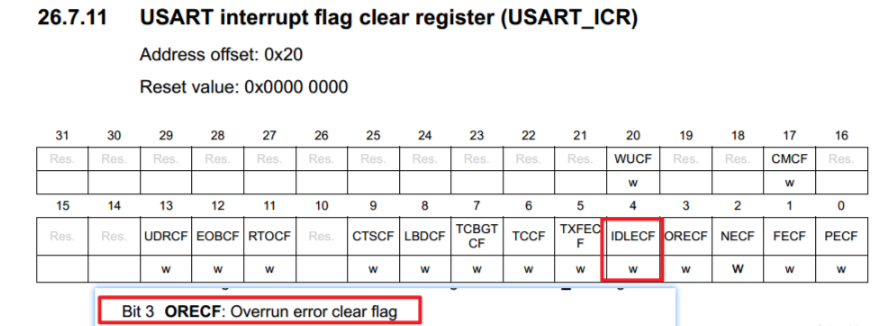

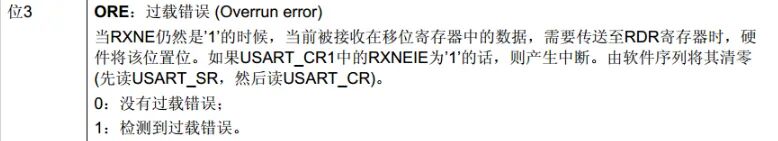

overrun標志，就是狀態寄存器ISR寄存器的bit3:ORE，如下圖所示：

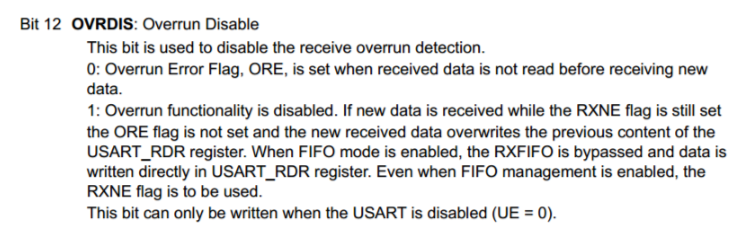

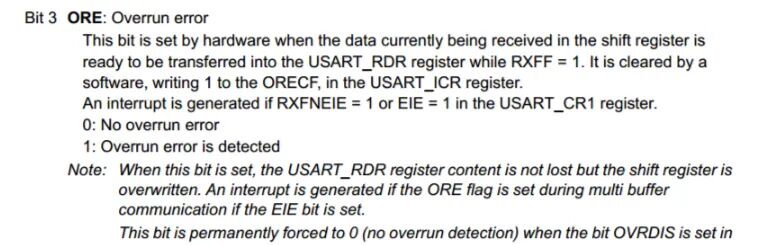

提示：可以通過OVRDIS關閉ORE檢測，如下圖所示：

三種解決方案（推薦第3種）：

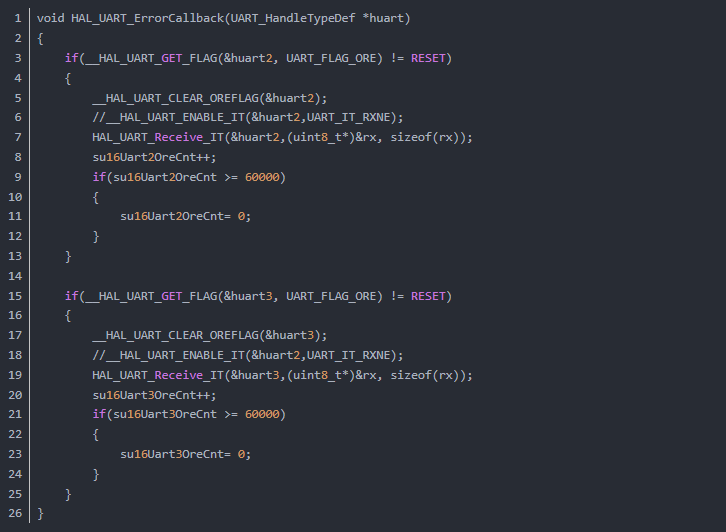

第一種：在串口故障回調函數中檢測ORE標志，如果被置位，則清除，重新打開串口接收中斷，代碼如下：

通過檢測進入串口故障回調函數中，串口ORE置位清除的次數，發現進入幾次之后，后邊就進不來了，不知什么原因？

第二種：STM32CubeMX串口配置中默認overrun默認使能，關閉該使能，但有丟包的風險（該方法未嘗試）。

第三種：定時500ms，檢測幾個串口的ORE是否置位，置位則清除ORE標志，重新打開中斷，這個比較穩定靠譜一些，即使串口接收回調函數異常，也不影響清除ORE標志。代碼如下：

  //定時檢測ORE
void PS_Modules_Uart_Clear_ORE(void)
{
        static uint16_t su16OreCnt = 0;

        su16OreCnt++;
        if(su16OreCnt > 500)
        {
                su16OreCnt = 0;
                if(__HAL_UART_GET_FLAG(&huart1, UART_FLAG_ORE) != RESET)
                {
                        __HAL_UART_CLEAR_OREFLAG(&huart1);
                        HAL_UART_Receive_IT(&huart1,(uint8_t*)&rx, sizeof(rx));
                }

                if(__HAL_UART_GET_FLAG(&huart2, UART_FLAG_ORE) != RESET)
                {
                        __HAL_UART_CLEAR_OREFLAG(&huart2);
                        HAL_UART_Receive_IT(&huart2,(uint8_t*)&rx, sizeof(rx));
                }

                if(__HAL_UART_GET_FLAG(&huart3, UART_FLAG_ORE) != RESET)
                {
                        __HAL_UART_CLEAR_OREFLAG(&huart3);
                        HAL_UART_Receive_IT(&huart3,(uint8_t*)&rx, sizeof(rx));
                }

                if(__HAL_UART_GET_FLAG(&huart4, UART_FLAG_ORE) != RESET)
                {
                        __HAL_UART_CLEAR_OREFLAG(&huart4);
                        HAL_UART_Receive_IT(&huart4,(uint8_t*)&rx, sizeof(rx));
                }
        }
}
