電容是一種被動電子元件，由兩個導電板和夾在中間的絕緣材料（即電介質）組成。它能存儲電能，當施加電壓時，一個板積累正電荷，另一個積累負電荷，形成電場。電介質可以是陶瓷、紙張、玻璃或電解液等絕緣材料。當施加電壓時，電荷在導電板上積累，形成電場，電容的電荷存儲能力由電容值（C）決定，單位為法拉（F）。這種特性使電容在消費電子產品中非常重要，例如智能手機和筆記本電腦，用于電源過濾、去耦和信號處理。
電容的類型與應用電容有多種類型，每種類型適合不同的應用：
在智能手機中，0.1μF的陶瓷電容用于IC去耦，確保電源穩定；在筆記本電腦中，470μF的電解電容用于電源過濾，減少電壓波動。選擇電容時，需考慮電容值、電壓額定值和ESR，確保滿足電路需求，并注意安裝時的極性以避免損壞。
電容的主要功能包括：
在消費電子中，電容確保設備運行穩定，提升效率。例如，智能手機中的電容用于去耦IC，防止電壓下降和噪聲干擾；筆記本電腦中的電容則用于電源過濾，維持一致的電壓水平。
電容根據電介質和構造的不同，分為多種類型，每種類型有其特定的應用場景和特性。以下是常見的類型及其特點：

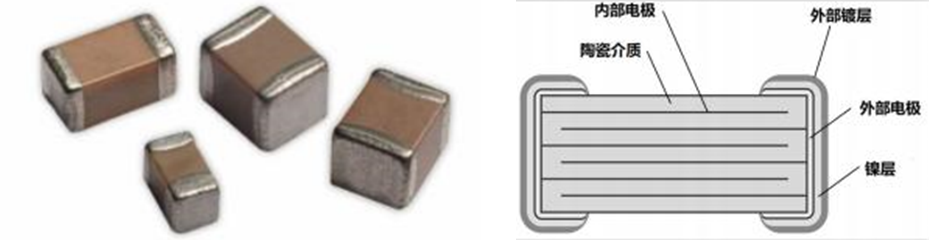

陶瓷電容：
·特點：小巧、經濟、非極性，適合高頻應用。
·應用：智能手機中的去耦和過濾，音頻系統的噪聲過濾。
·示例：0.1μF陶瓷電容，常用于IC去耦，ESR低至0.01Ω。
電解電容：
·特點：提供高電容值，極性化，體積較大，適合低頻應用。
·應用：筆記本電腦電源過濾，工業電源管理。
·示例：470μF，25V電解電容，用于電源平滑，減少電壓波動。
薄膜電容：
·特點：穩定、低損耗、非極性，適合信號處理和高電壓場景。
·應用：音頻系統的信號耦合，定時電路。
·示例：1μF，50V薄膜電容，用于藍牙音箱的音頻信號耦合。
鉭電容：
·特點：體積小、高電容、極性化，低ESR，適合便攜式設備。
·應用：智能手機的內存備份電源，便攜式電子設備的去耦。
·示例：10μF鉭電容，可在電源中斷時為內存模塊供電10毫秒。
超級電容（超電容）：
·特點：高電容，用于大能量存儲，適合短時間高功率輸出。
·應用：相機閃光燈的能量存儲，電動車再生制動的能量回收。
·示例：1F，5V超級電容，用于數碼相機的閃光能量存儲。
關鍵參數：
·電容值（C）：單位為法拉（F），典型值從皮法（pF）到法拉（F）不等。
·電壓額定值：電容能承受的最大電壓，例如12V電路中需選擇至少15V額定值的電容，并留有20%-40%安全余量。
·容差：表示電容值允許的偏差，通常以百分比表示，如±10%。
·溫度系數：描述電容隨溫度變化的特性，例如某些陶瓷電容的溫度系數為±30 ppm/°C。
·等效串聯電阻（ESR）：影響高頻性能，低ESR適合高頻應用，如去耦電路。
以下表格總結了常見電容類型的特性對比：
總結來說就是
電解電容：極性電容，容量大（μF級），用于電源濾波。
陶瓷電容：無極性，高頻特性好（pF~μF），用于去耦和信號耦合。
薄膜電容：穩定性高，耐壓強，適用于精密電路。
鉭電容：體積小、容量大，但耐壓較低
電容編碼規則，一般小型電容（如貼片陶瓷電容）常用三位數或字母代碼表示容值：204，這種三位數代碼：前兩位為有效數字，第三位為追加零的數量（單位：pF）。大容量編碼（≥10μF）：前兩位為有效數字，第三位為指數（單位： μF）。
電容在消費電子中的應用涵蓋了多個方面，應用非常廣泛，比如
電源過濾：
·作用：平滑直流電源中的電壓波動，確保穩定輸出。
·案例：筆記本電腦電源中，使用470μF，25V電解電容過濾整流后的交流電壓，電壓波動減少至輸出電壓的1%以下。
去耦：
·作用：為IC提供局部能量儲備，減少電源噪聲和電壓下降。
·案例：智能手機CPU附近，使用0.1μF，10V陶瓷電容去耦，在突發電流需求時穩定電源。
信號耦合：
·作用：允許交流信號通過而阻擋直流，常用在音頻放大器中。
·案例：便攜式藍牙音箱中，使用1μF，50V薄膜電容耦合音頻信號，防止直流偏置電壓干擾。
定時電路：
·作用：與電阻配合控制振蕩頻率，用于定時器和振蕩器。
·案例：555定時器中的閃爍LED電路，使用10μF電容和10kΩ電阻，設置振蕩頻率約為1.44 Hz。
能量存儲：
·作用：存儲能量以供短時間高功率輸出。
·案例：數碼相機閃光燈中，使用1F，5V超級電容存儲電池能量，快速釋放以產生亮光。
噪聲過濾：
·作用：去除信號中的高頻噪聲，提升音質。
·案例：車載音頻系統中，使用10μF薄膜電容在分頻網絡中過濾頻率，將低頻導向低音炮。
觸摸屏與傳感器：
·作用：通過電容變化檢測觸摸輸入，應用于電容式觸摸技術。
·案例：智能手機觸摸屏中使用10pF電容，檢測手指觸摸時電容變化，測量行與列之間的電容變化。
舉個例子，比如Microchip USA的研究指出，計算機主板和顯卡中使用的電容對過濾電源波動至關重要。例如，高性能顯卡可能使用超過100個陶瓷電容，總電容達10μF，用于去耦和過濾。而在某些智能手機中，鉭電容用于內存電路的備份電源，確保在短暫電源中斷時數據保留。例如，10μF鉭電容可為內存模塊供電10毫秒。

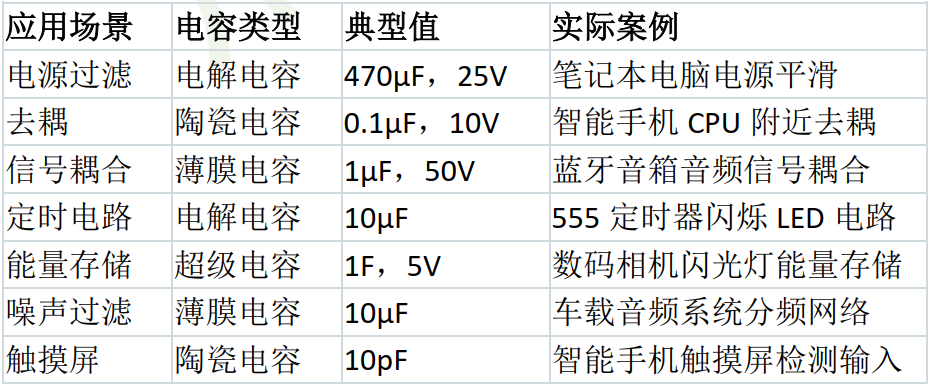

以下表格總結了消費電子中電容的應用案例：
在設計和使用電容時，工程師需考慮多個因素，以確保電路性能和可靠性。選擇合適的電容
·電容值與電壓額定值：根據電路需求選擇，例如電源過濾需選擇電壓額定值高于最大電壓20%的電容。
·類型選擇：高頻應用（如去耦）選用陶瓷或薄膜電容，低ESR；高電容需求（如電源過濾）選用電解或鉭電容。
·ESR與ESL：高頻應用需低ESR，低ESL以減少噪聲，例如高性能計算中選用聚合物電容，ESR低至0.01Ω。
布局與安裝：
·去耦電容：盡可能靠近IC放置，減少引線電感，例如PCB設計中，距離IC小于10mm。
·接地：確保電容接地良好，減少噪聲和干擾。
·電解電容遠離熱源，避免高溫導致壽命縮短。高頻電路采用短引線貼片電容，降低寄生電感
測試與測量：
·萬用表：可用于基本檢查（如短路或開路），但不適合精確測量電容值。
·LCR表：提供精確測量，如測量0.1μF電容，精度可達±1%，同時測量ESR。
常見問題：
·極性：注意極性化電容（如電解、鉭）的安裝方向，錯誤可能導致損壞。電解電容反接可能導致爆炸。
·電壓額定值：使用電壓額定值不足的電容可能導致擊穿和電路故障。
·溫度影響：考慮工作溫度范圍，選擇溫度系數合適的電容，例如汽車電子需耐-40°C至+125°C。
鉭電容爆炸案例，過壓或反向電壓引發，降額設計需保證工作電壓 < 50% 額定值。
電容是消費電子中不可或缺的元件，其在能量存儲、過濾和噪聲減少等方面發揮了關鍵作用，需根據容量、耐壓、頻率特性等參數綜合選型。了解電容的基本原理、類型和應用，并掌握選擇和使用的實用技巧，對工程師設計可靠、高效的電子設備至關重要。通過合理選擇電容并注意布局和測試，工程師可以顯著提升設備性能和可靠性。
