扁線電機定子工藝技術探討

本篇文檔系統性地介紹了扁線電機定子的工藝技術，主要內容結構如下：

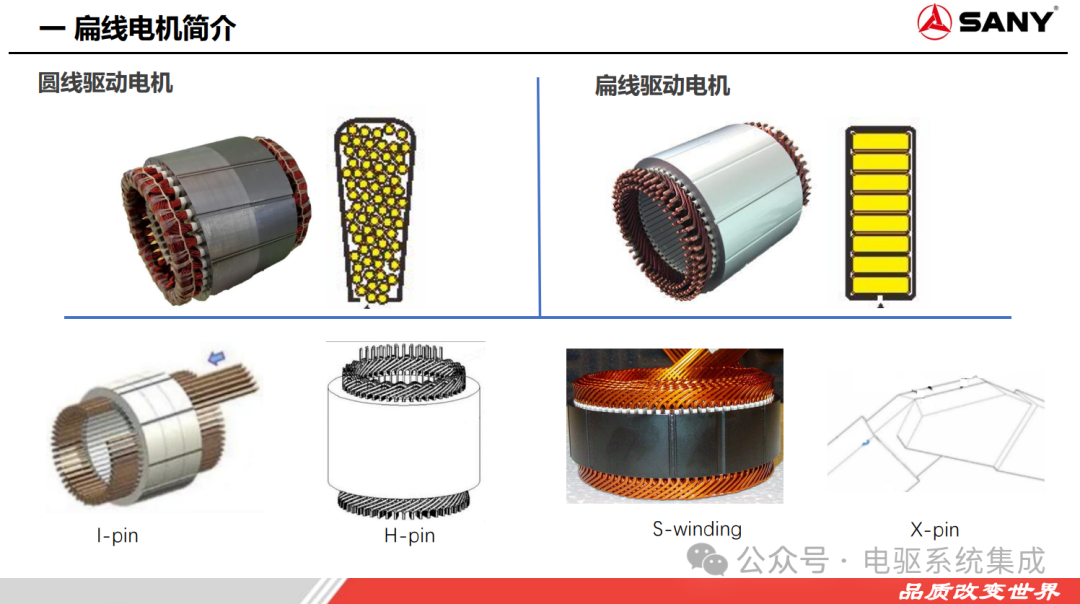

一、扁線定子簡介

• 對比傳統圓線電機與扁線電機的結構差異（如I-pin、H-pin、S-winding、X-pin等形式）。

二、扁線電機優勢與劣勢

優勢：槽滿率高、功率密度高、散熱好、NVH表現好

劣勢：設備投資大、工藝實現困難、高速區性能下降

三、扁線定子關鍵工藝（重點內容）

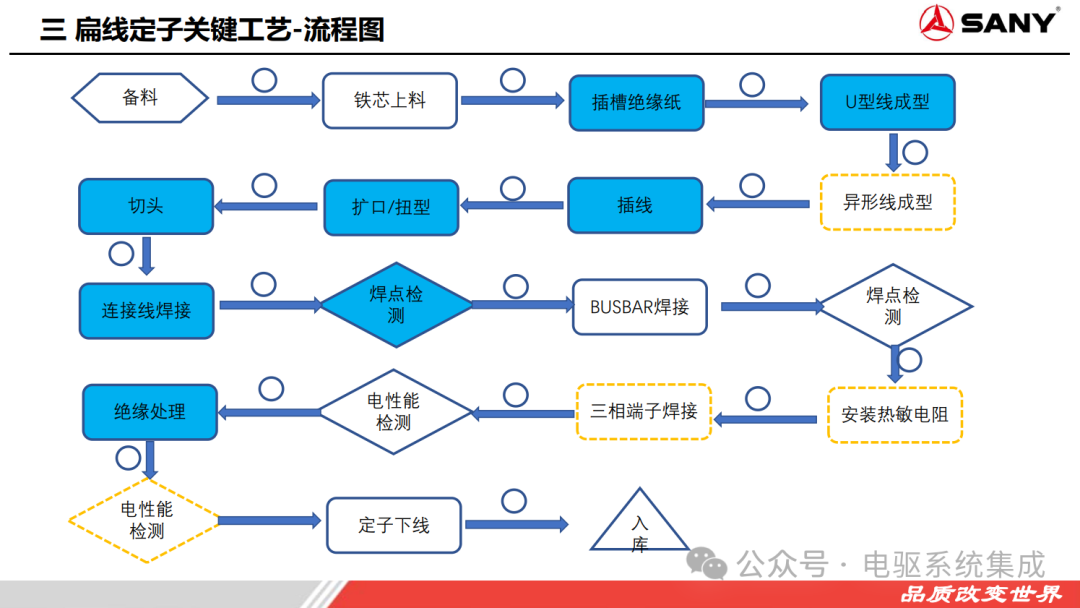

1. 工藝流程概覽

• 備料 → 切頭 → 連接線焊接 → 絕緣處理 → 電性能檢測 → 定位下線 → 鐵芯上料 → 擴口/扭型 → 焊點檢測 → 定子下線 → 插槽絕緣紙 → 插線 → BUSBAR焊接 → 三相端子焊接 → U型線成型 → 異形線成型 → 焊點檢測 → 安裝熱敏電阻

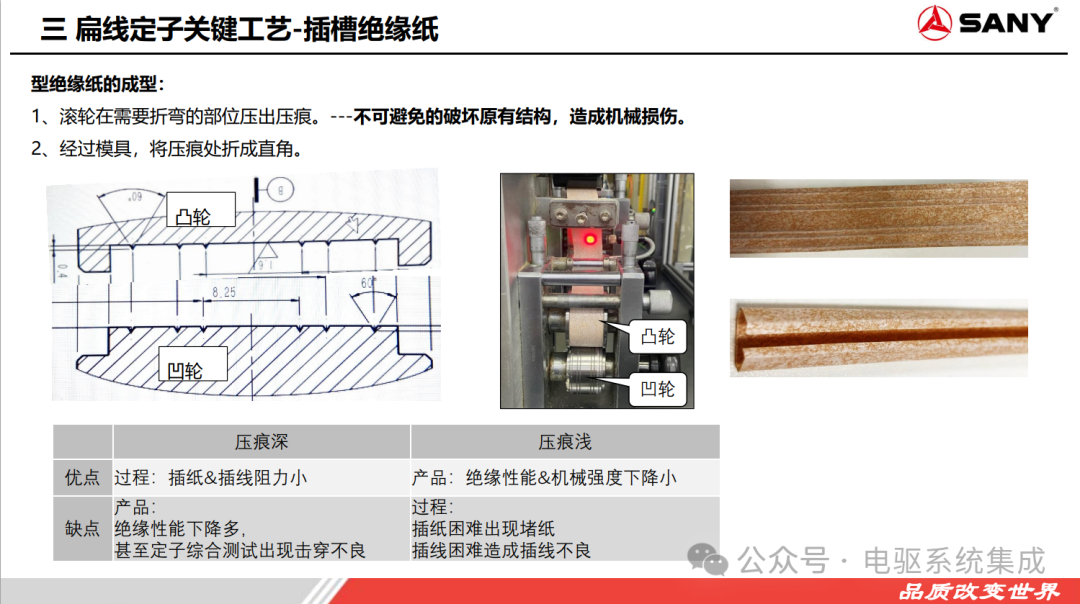

2. 插槽絕緣紙

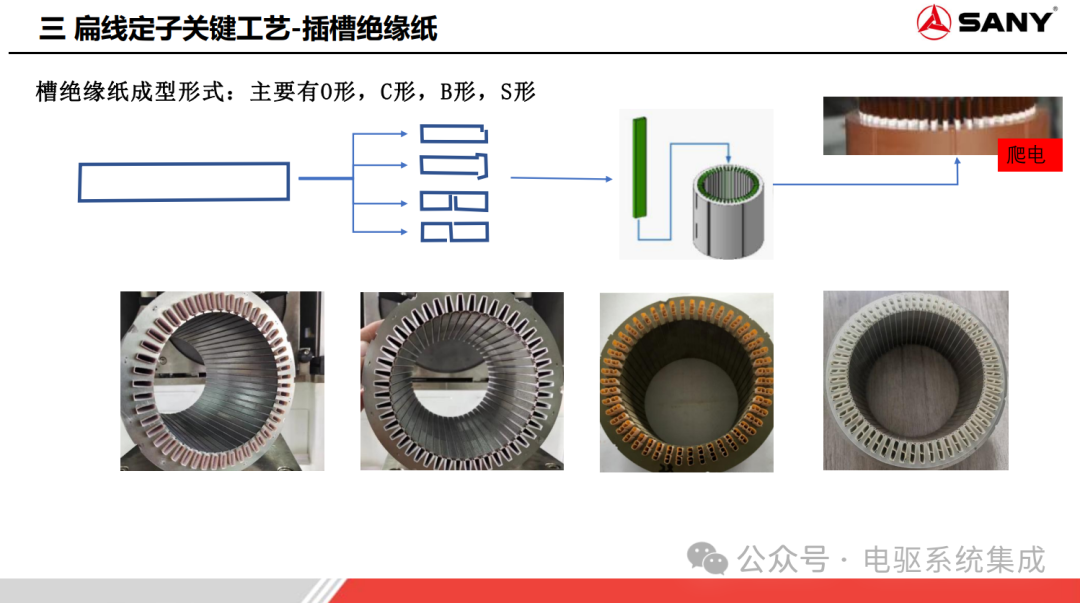

• 絕緣紙成型形式：O形、C形、B形、S形

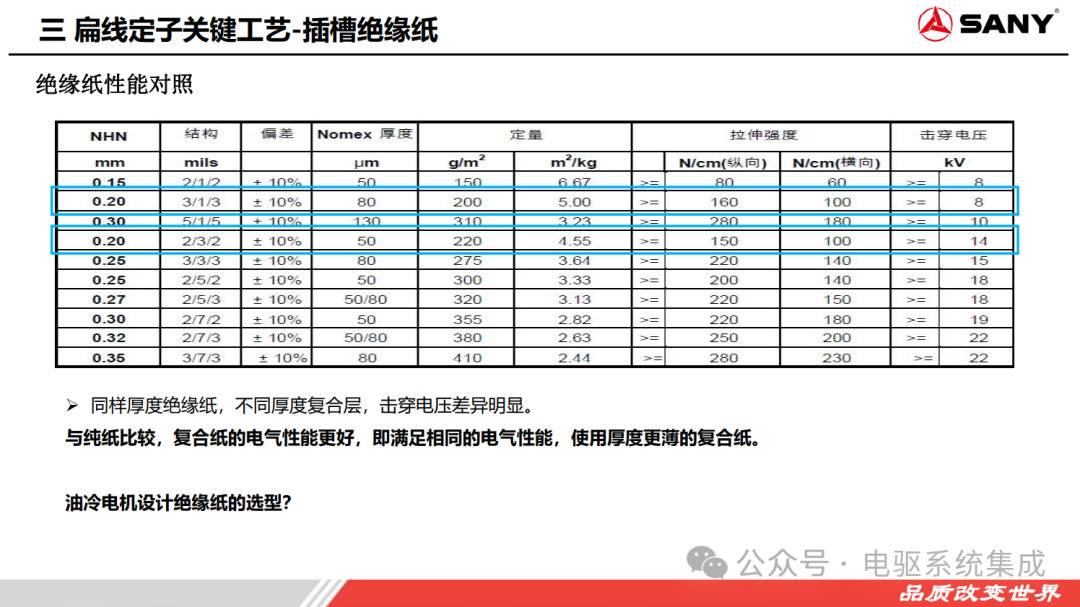

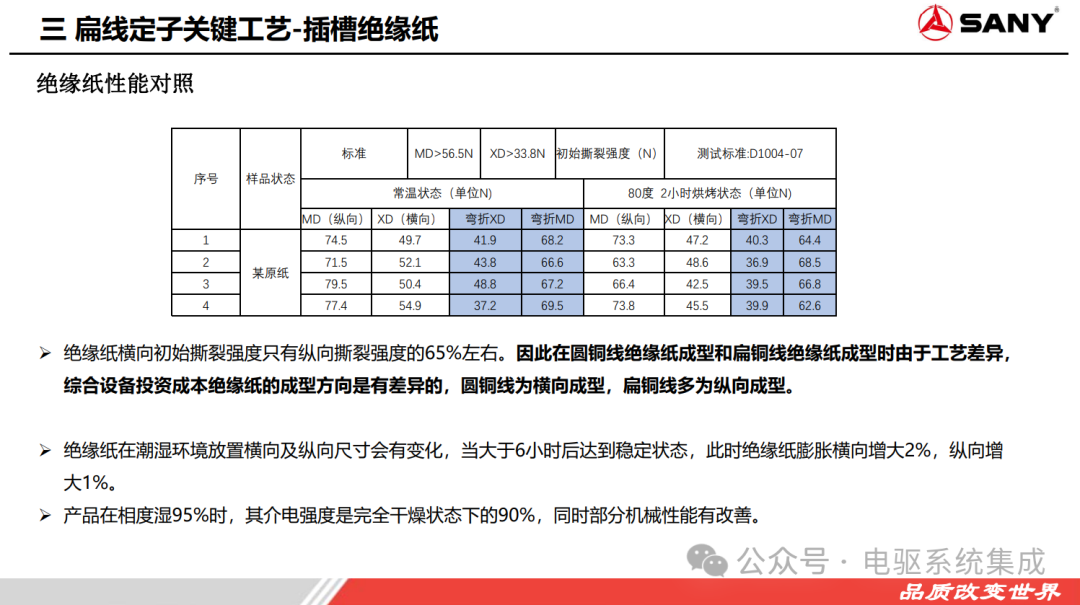

• 絕緣紙性能參數對照表（厚度、拉伸強度、擊穿電壓等）

• 絕緣紙成型方向?qū)に嚨挠绊懀ū忏~線多為縱向成型）

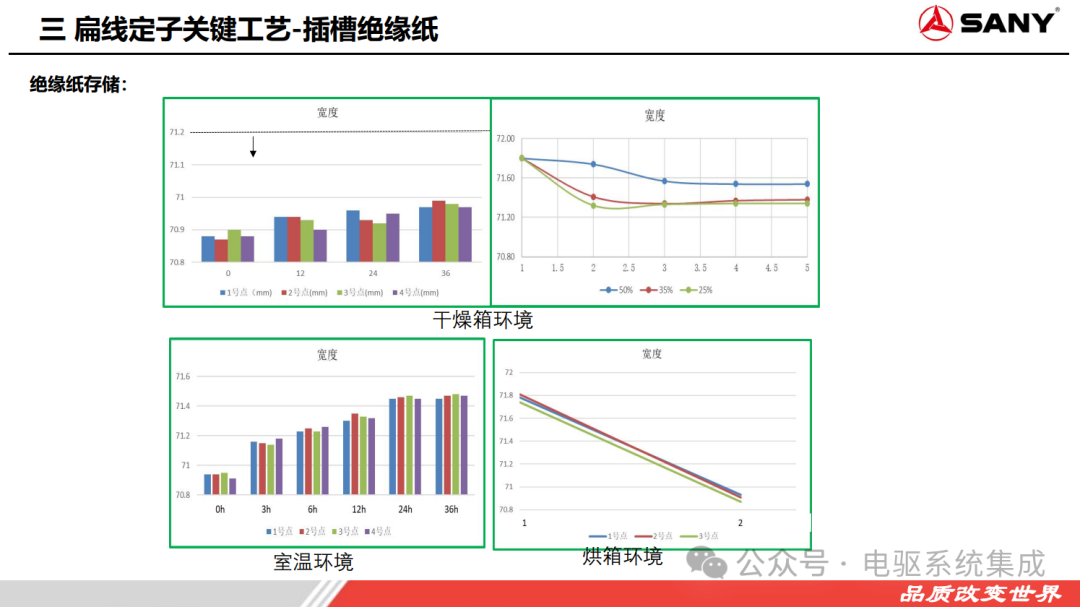

• 絕緣紙存儲環境對尺寸穩定性的影響

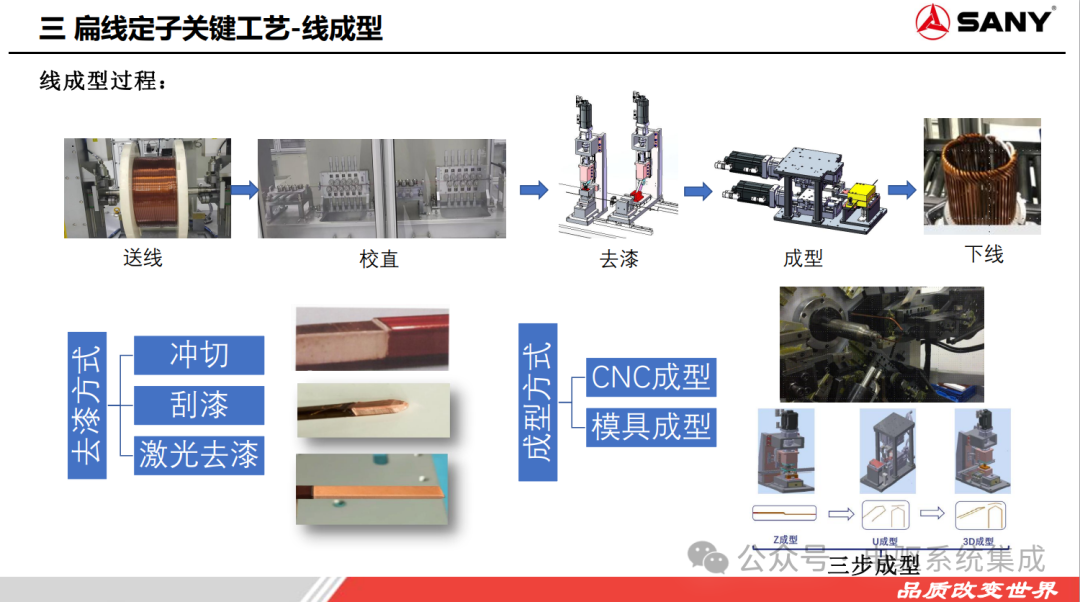

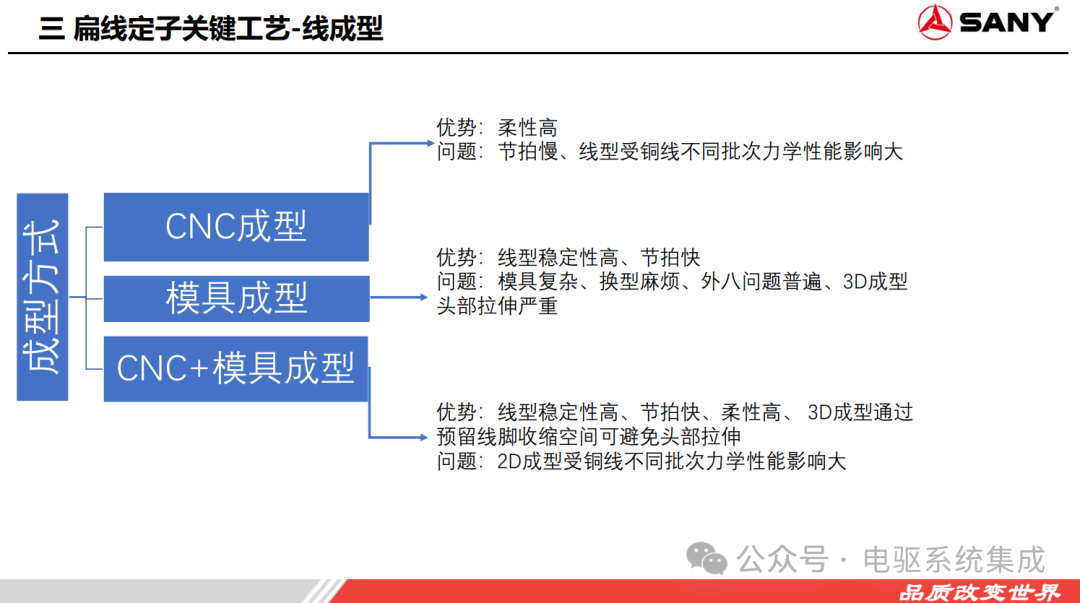

• 成型方式：CNC成型、模具成型、CNC+模具成型（各有優劣勢）

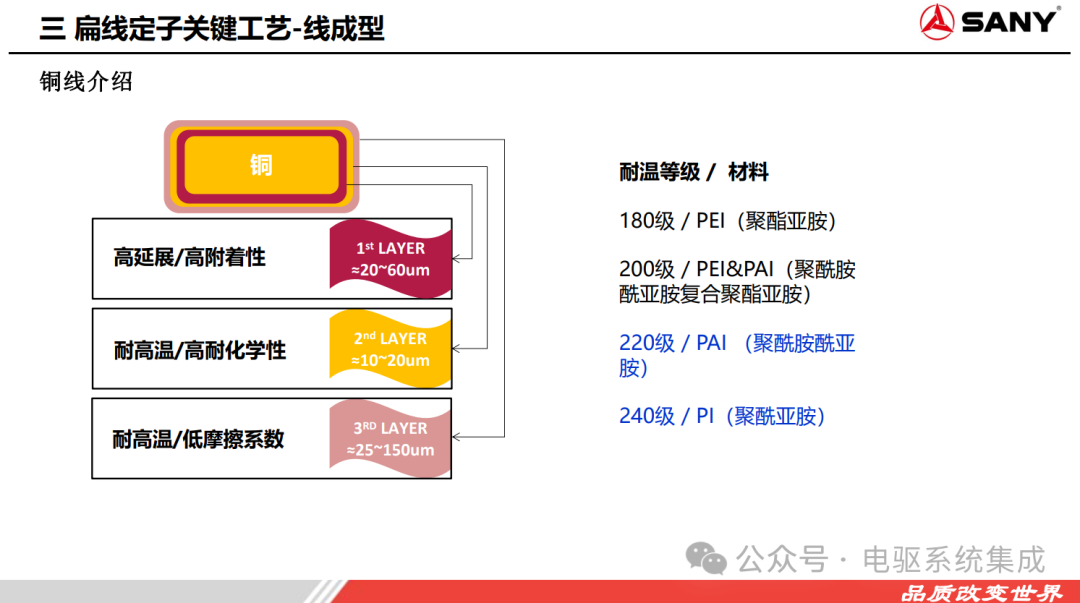

• 銅線絕緣涂層結構（三層涂覆，不同耐溫等級）

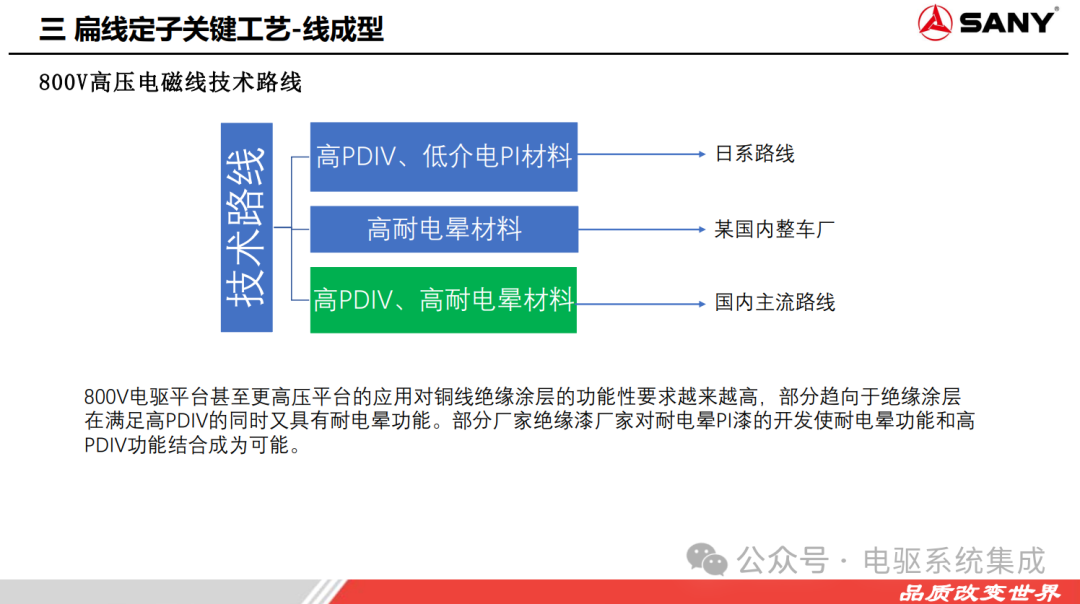

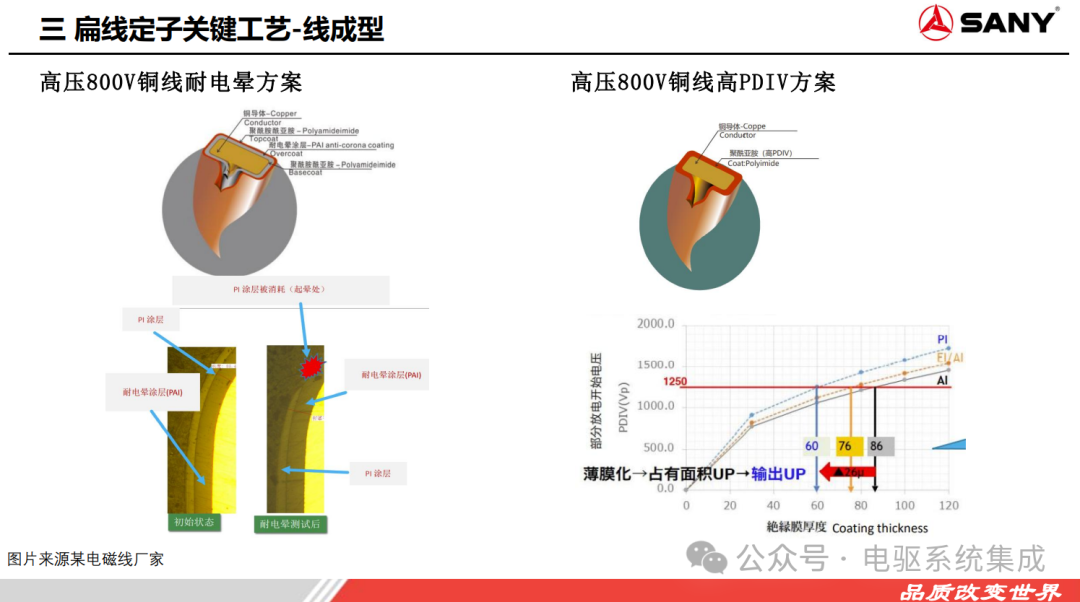

• 高壓800V銅線技術路線：高PDIV、高耐電暈、復合功能材料

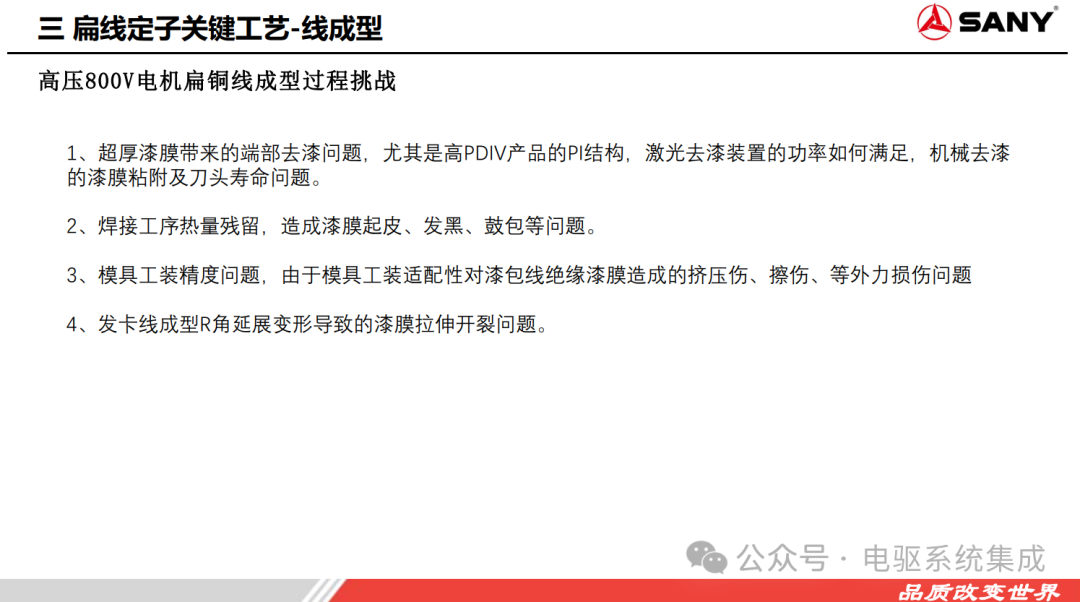

• 高壓成型中的挑戰：漆膜去漆難、焊接熱損傷、漆膜擠壓傷、R角開裂等

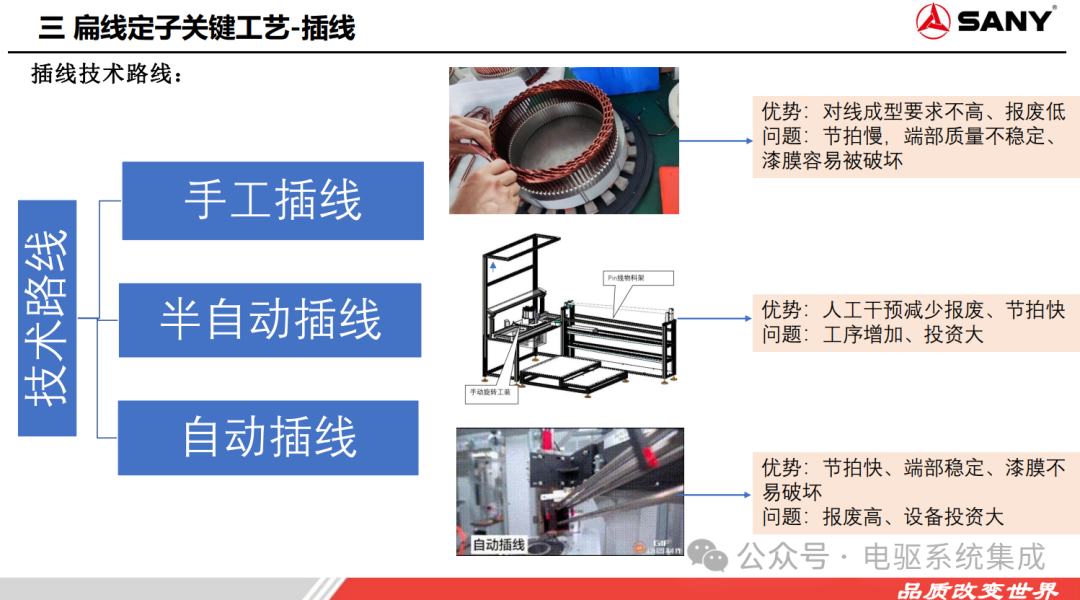

• 技術路線：手工插線、半自動插線、自動插線（各有適用場景與問題）

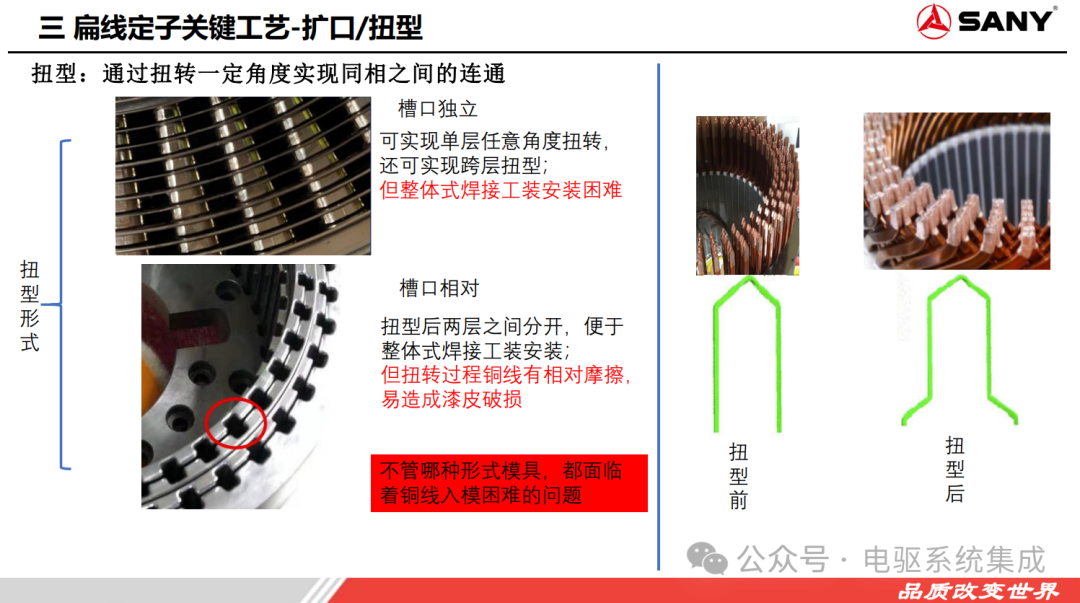

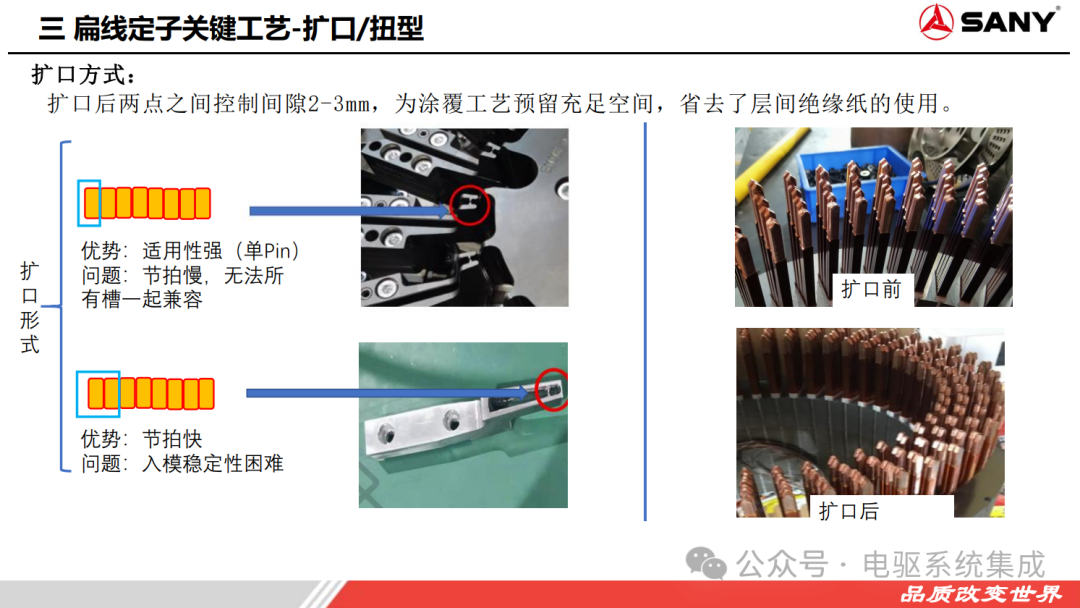

5. 擴口與扭型

• 擴口形式及其對涂覆工藝的影響

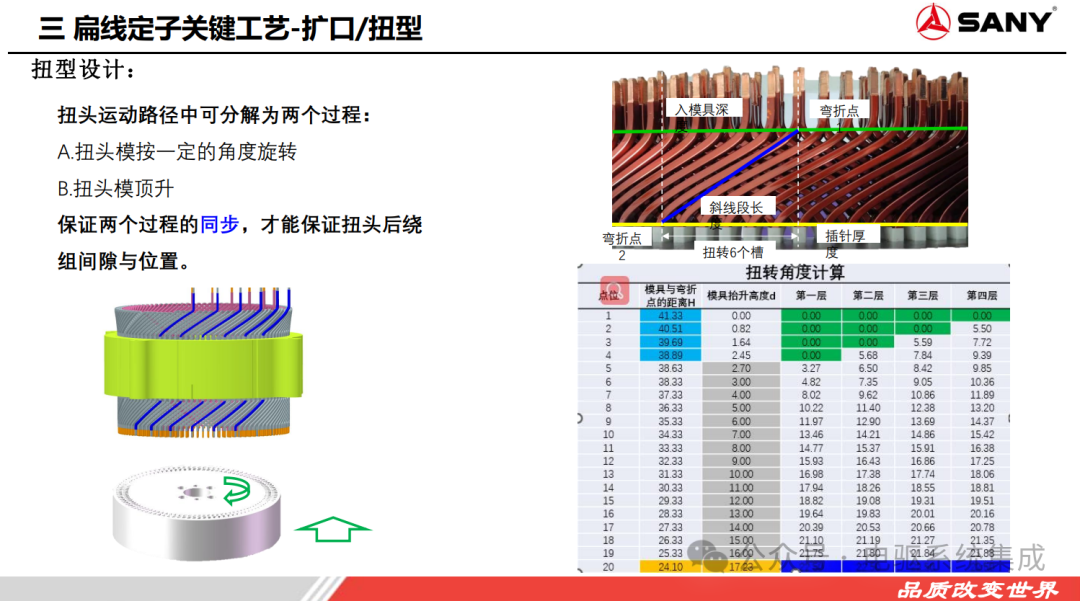

• 扭型方式：槽口獨立 vs. 槽口相對

• 扭頭運動路徑設計及模具同步控制

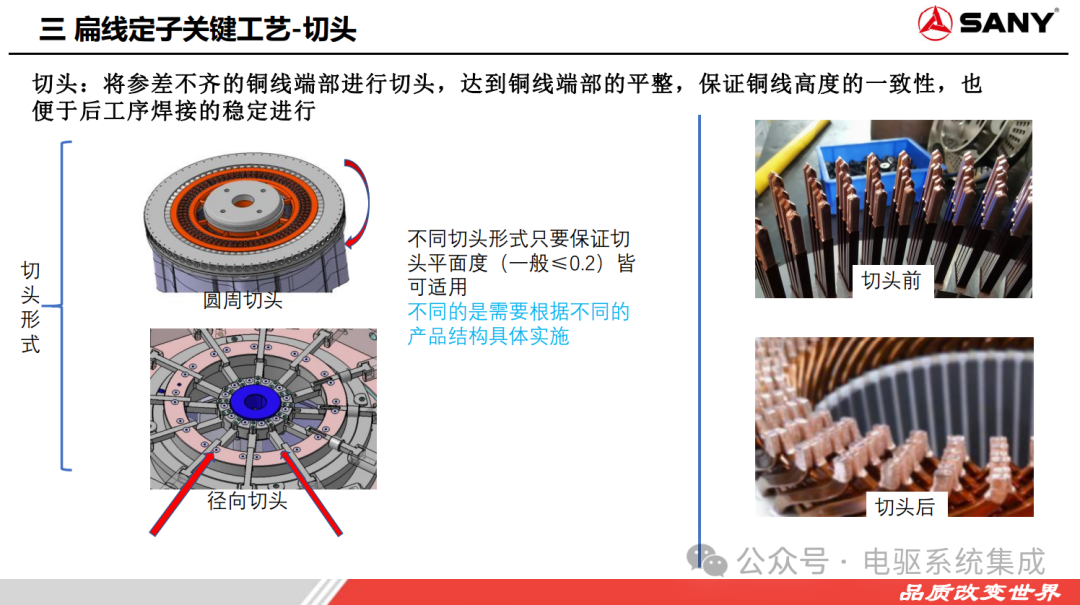

6. 切頭工藝

• 切頭形式：圓周切頭、徑向切頭

• 切頭平面度要求（≤0.2mm）

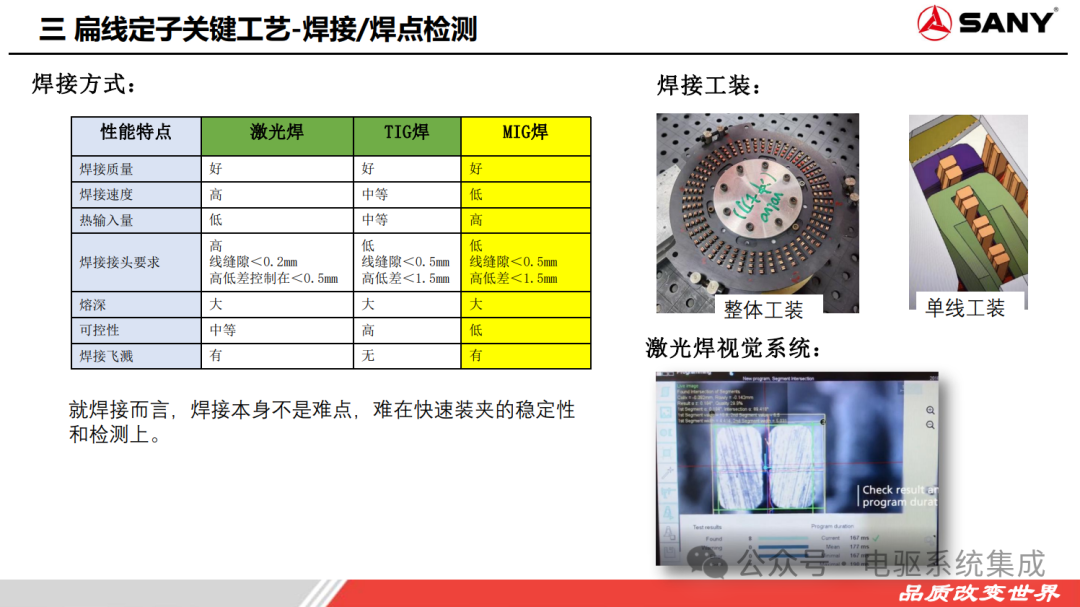

7. 焊接與焊點檢測

• 焊接方式：激光焊、TIG焊、MIG焊（對比性能參數）

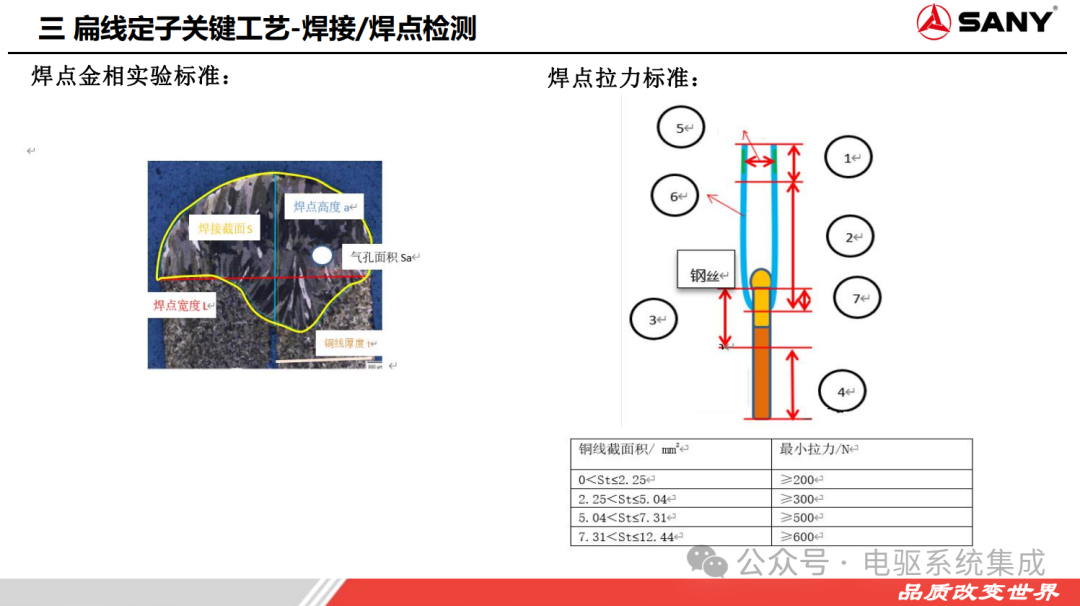

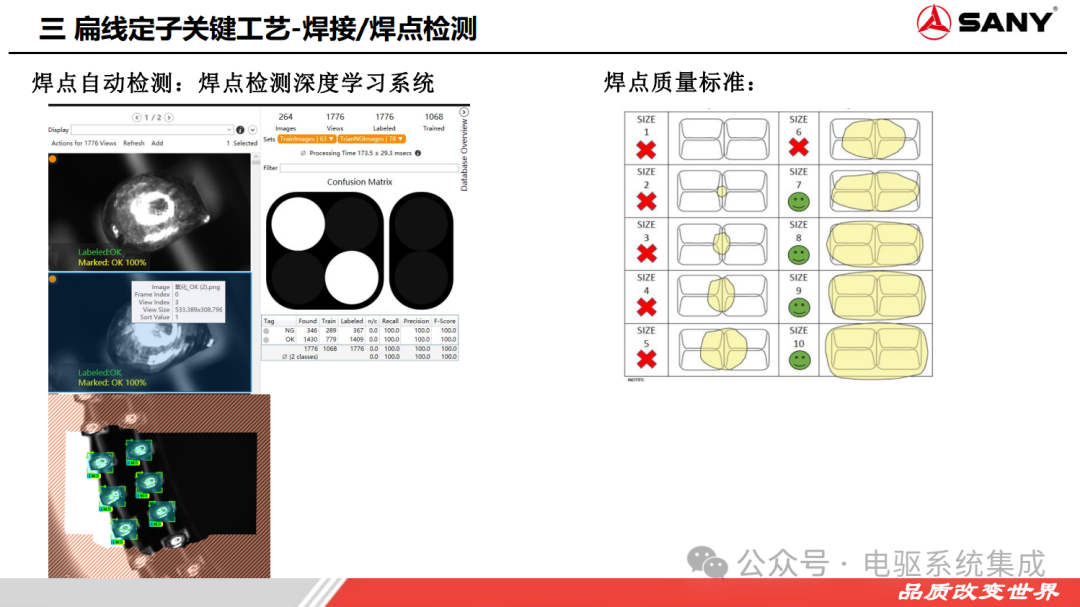

• 焊點質量標準與拉力測試要求

• 焊點自動檢測系統（深度學習應用）

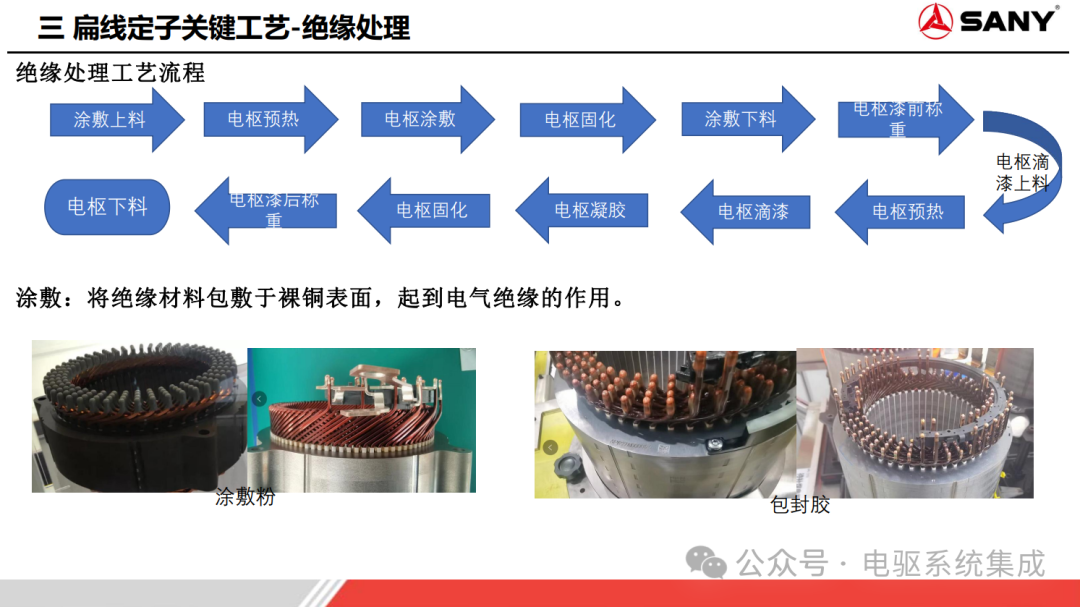

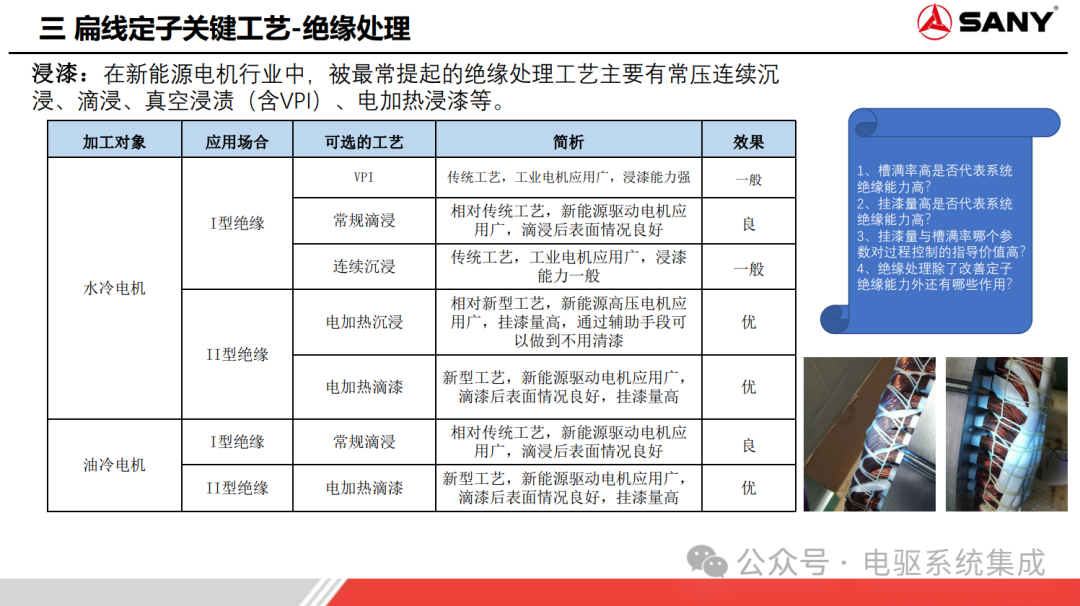

8. 絕緣處理

• 工藝包括：涂敷、浸漆（VPI、滴浸、電加熱浸漆等）

• 不同絕緣類型（I型、II型）在水冷/油冷電機中的應用對比

• 掛漆量與槽滿率對絕緣性能的影響
