在電子設備遍地開花的今天，開關電源早已成為電路設計的 “核心擔當”—— 小到手機充電器，大到工業設備供電、新能源汽車動力系統，都離不開它的身影。和傳統線性電源相比，開關電源不僅成本更具優勢，適配功率范圍還更廣，難怪能成為行業主流。
不過提到開關電源設計，不少新手都會犯怵：拓撲結構該怎么選？PCB 布線有哪些坑？元器件選錯或調試不當會導致什么問題？今天這篇干貨，既從基礎講起拆解隔離式開關電源的設計要點，還加入多個真實實戰案例，幫你避開 90% 的常見問題，新手也能直接套用！
開關電源主要分隔離和非隔離兩類，咱們今天重點說應用更廣泛的隔離式電源—— 它又分為正激式和反激式兩大核心結構，選對了就成功了一半！
反激式電源的結構特別簡單，省掉了一個和變壓器差不多大的電感，成本低、體積小，是手機充電器、小家電電源等中小功率場景的首選。很多人說它只能做到幾十瓦，其實不然，用 PI 公司的 TOP 芯片能做到 300 瓦，甚至有資料說能突破千瓦（雖未見過實物）。
它的工作原理很直觀：變壓器原邊導通時，副邊 “休息”，變壓器悄悄儲存能量；原邊截止時，副邊立馬 “開工”，把儲存的能量釋放給負載。
正激式則是 “實時傳遞能量”—— 原邊導通的同時，副邊就感應出電壓，直接給負載供電。它旗下還有單管、雙管正激，以及半橋、橋式、推挽等細分結構，適配不同功率需求：
實戰案例 1：選錯拓撲導致多路輸出調試失敗
某工程師首次嘗試 PSR（初級側反饋）反激方案，用 TI 的 UCC28704 芯片設計 15W 以下電源，需求是 3.3V、12V 雙路輸出 + 15V 輔助供電，最終調試失敗。問題根源：
選好拓撲，接下來就是搞定核心元器件和關鍵參數 —— 這直接決定電源的穩定性和壽命，也是實戰中問題高發區！
反激式電源的變壓器必須 “會儲能”，所以磁路里要開氣隙 —— 目的是讓變壓器能承受大脈沖電流，不至于鐵芯飽和 “罷工”。但氣隙不能亂開：
另外，低壓輸出的反激電源要注意反射電壓：輸出電壓越低，變壓器匝數比越大，漏感也會變大，可能擊穿開關管。實戰案例 2：低壓輸出反激電源的反射電壓問題某 3.3V 輸出反激電源，調試時開關管頻繁擊穿。檢查發現輸出電壓低導致匝數比過大，漏感超標，反射電壓峰值達 200V（遠超芯片耐壓）。解決辦法：
某成熟反激電源（光耦反饋），重新焊接時用 TI 的 TL431 替換原 Zetex TL431，結果輸出電壓不穩。問題根源：Zetex TL431 最小工作電流是微安級，原設計未考慮電流冗余；而 TI TL431 最小工作電流需 1mA，實際電流不足導致穩壓功能失效。避坑建議：替換基準芯片、二極管等關鍵元件時，必須核對 “最小工作電流”“耐壓”“溫漂” 等參數，不能只看標稱值。

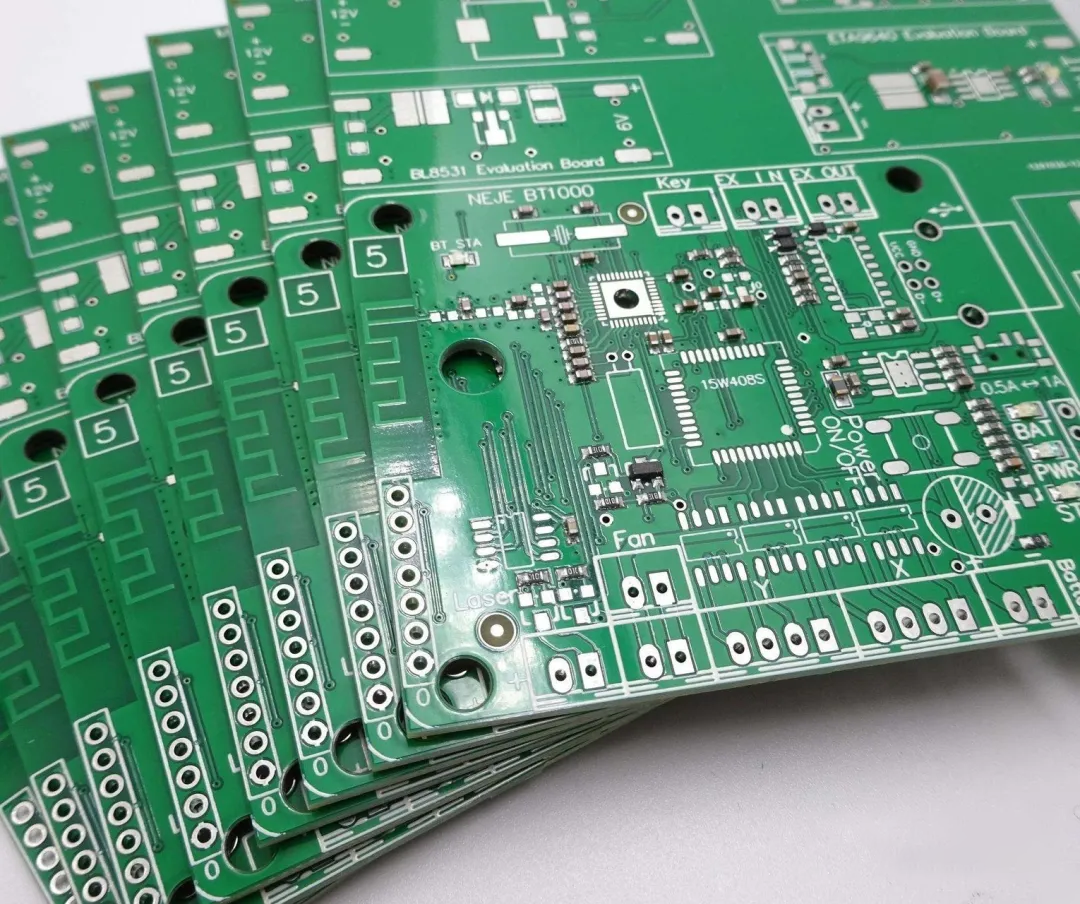

PCB 布線是很多新手的 “重災區”，不少調試問題都源于布線不規范 —— 比如地環路干擾、銅皮過窄發熱、過孔載流不足等。
實戰案例 4：接地不當導致驅動不穩定
某 UC3845 控制的雙管反激電源，調試時驅動信號抖動、變壓器 “滋滋叫”，調節環路無效。用示波器觀察發現芯片振蕩腳鋸齒波頻率漂移（UC3845 應為固定頻率）。問題根源：功率地和信號地未分開，高頻功率電流流過信號地平面，干擾控制電路；輔助繞組濾波電容的地未獨立設置，高頻電流串入信號地。解決辦法：重新布線，將功率地（MOS 管、整流管）和信號地（芯片、反饋電路）單點連接；輔助繞組濾波電容的地單獨引出，再接入信號地。
除了常規單 / 雙面板，鋁基板和多層板在實戰中也很常用，掌握它們的特性才能避免 “散熱差”“焊接失敗” 等問題。
鋁基板的導熱性超棒，適合放開關管、整流管、變壓器等發熱器件，能有效降低溫升，提高電源可靠性。但它也有小脾氣：
實戰技巧：手工焊接鋁基板時，用電熨斗（調溫 150℃左右）墊在基板下加溫，再按常規焊接，溫度不能太高（避免銅皮剝離），也不能太低（焊料不融化）。
多層板能集成變壓器、電感等功率器件，優化散熱和接線，一致性好、漏感低，但初期投入大，適合工業化大規模生產（如新能源汽車車載電源模塊）。實戰案例 5：多層板在車載電源中的應用Vicor 為某新能源汽車設計中央 DC-DC 轉換器，用 BCM6135（800V 轉 48V）、PRM3735（48V 穩壓）、DCM3735（48V 轉 12V）多層板模塊，實現：
五、最后提醒：連續模式 vs 斷續模式 + 常見調試問題
反激電源的工作模式要根據場景選，這也是實戰中容易忽略的點：
關鍵判斷點：標稱電壓輸入時，輸出達到 50%~60% 功率時，變壓器從斷續過渡到連續狀態，是最合理的設計。
某全橋電源（UC3875 控制），功率管損壞后換同功率等級新管，低輸入電壓時正常，高壓時驅動混亂、頻率抖動。問題根源：新管寄生參數和舊管不同，開關速度更快，原有驅動電阻（10Ω）無法抑制高頻干擾，高壓下干擾竄入控制電路。解決辦法：將驅動電阻增大到 22Ω，減緩開關速度，干擾消失，電源恢復穩定。
從拓撲選型到 PCB 布線，從元器件選型到模式選擇，隔離式開關電源的設計核心其實就是 “適配”—— 根據功率需求選拓撲，根據性能要求控參數，根據生產場景擇板材。這篇干貨不僅涵蓋設計全流程，還加入了 6 個真實實戰案例，新手可以先從簡單的反激式電源入手，對照案例避坑，很快就能掌握技巧。
