運放反饋電阻上為什么要并聯二極管？

▼關注微信公眾號：硬件那點事兒▼

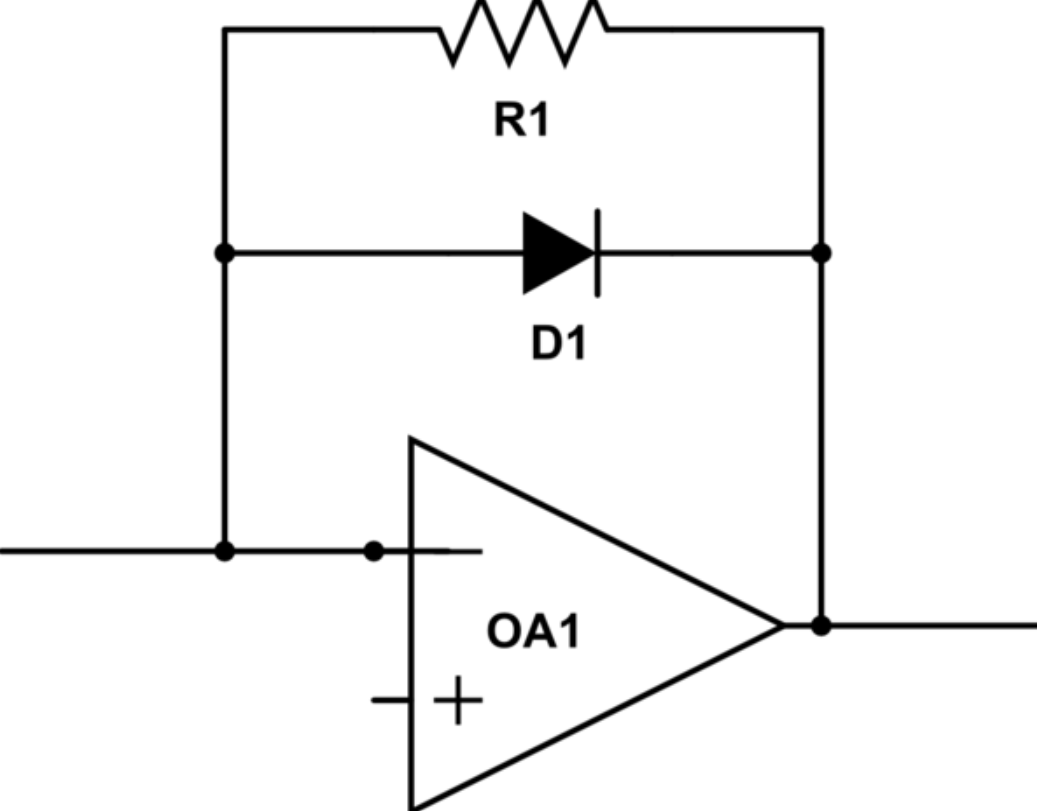

在模擬電路設計中，我們經常會看到一個看似多余的設計：在運算放大器的反饋電阻R1兩端，并聯了一個二極管D1，如下圖所示。

很多新手工程師第一反應是，這不是把線性放大器變成非線性了嗎？波形豈不是由于二極管的導通壓降而失真？

沒錯，它確實引入了非線性，但這種刻意為之的非線性。

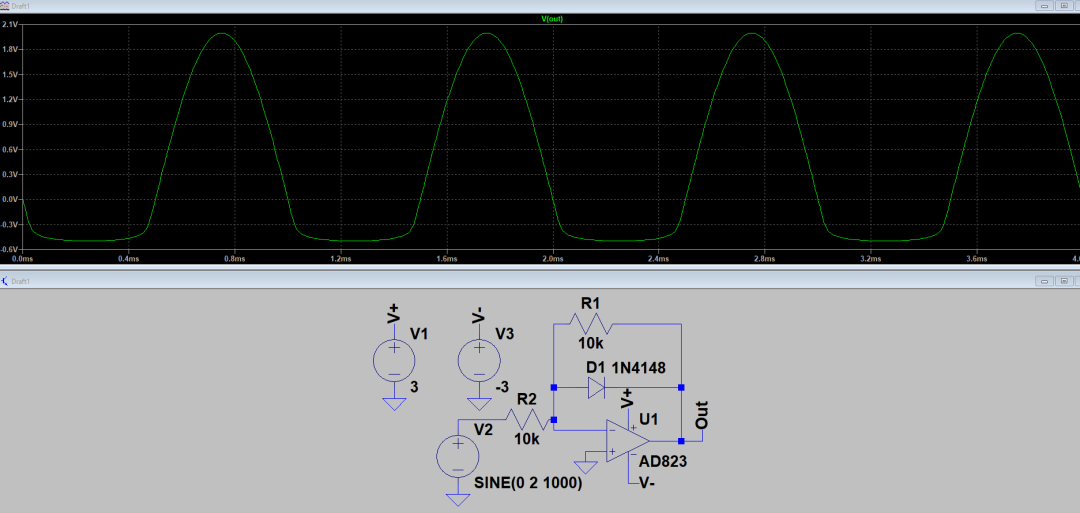

下面是LTSPICE仿真結果：

二極管截止時，假設輸入Vin為負電壓，當Vout為正時，二極管反向截止。結果是電路是一個標準的反相放大器。

當Vin為正導致Vout變負，且幅度超過二極管壓降。二極管導通，將反饋回路短路。結果是運放輸出電壓會被鉗位在二極管的導通壓降，約為-0.7V。

真正的半波整流器，希望在這一半周期內輸出為0V。但這個電路輸出的是-0.7V。對于精密信號處理來說，這個-0.7V的誤差是巨大的。所以，它的學名應該叫帶增益的單邊限幅器。

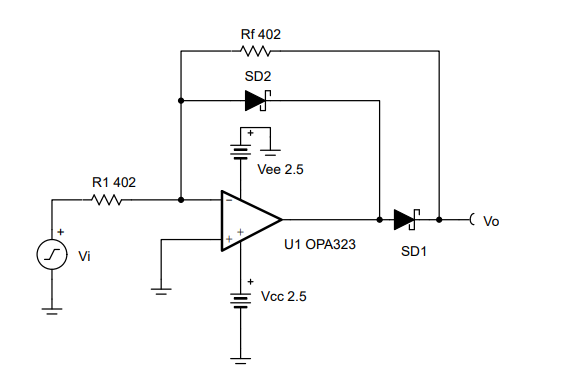

下面這個電路就可以解決這個問題了：

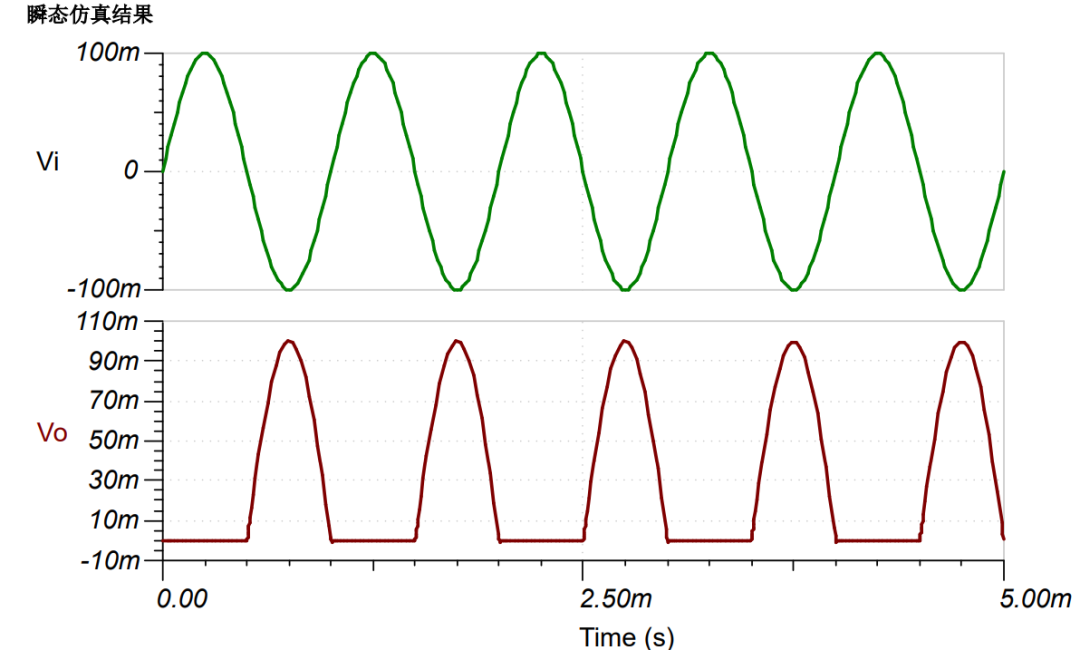

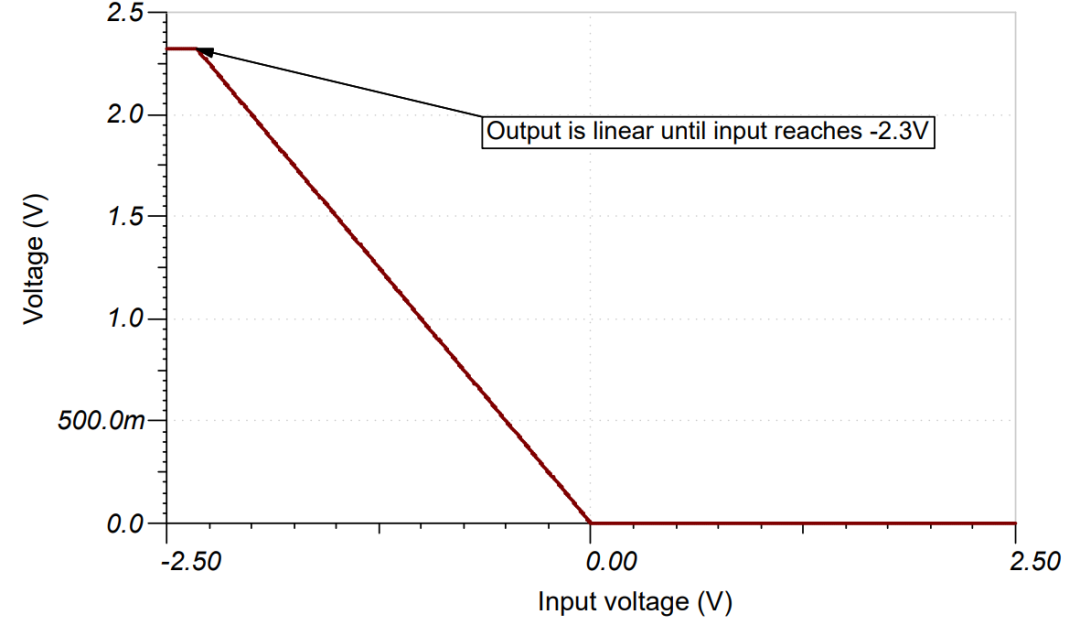

輸入信號要求輸出為正時，運放輸出端會輸出Vtarget+0.7V。雖然運放內部多出了0.7V，但這0.7V全都降落在二極管上。反饋環路是從二極管之后取樣的，運放會自動調節輸出，抵消掉二極管的壓降。

當輸入信號反轉，運放輸出負電壓，二極管截止。此時輸出端通過負載電阻接地，Vout嚴格等于0V，而不是-0.7V。

建議使用開關速度快的二極管，高頻輸入信號將會失真，具體的程度取決于二極管可以從阻斷狀態過渡到正向?qū)Ｊ降乃俣取Ｐぬ鼗O管可能是一個較好的選擇，因?yàn)樗鼈円暂^高的反向漏電流為代價實現了比pn結二極管更快的轉換速度。
