在數據中心電源、電動汽車車載充電器（OBC）以及可再生能源逆變器的設計中，氮化鎵（GaN）高電子遷移率晶體管（HEMT）已經從備選方案成為了核心主角。與傳統的硅（Si）基功率器件相比，氮化鎵擁有極高的禁帶寬度、電子遷移率和擊穿場強，這使得它能在極高的頻率下保持極低的損耗。然而，實驗室里的“完美曲線”往往掩蓋了實際工況中的隱患。
對于工程師來說，靜態導通電阻（
）是一個固定的指標，但真正決定系統壽命的卻是動態導通電阻。所謂動態導通電阻，是指器件在高壓關斷狀態后迅速開啟時，由于內部電荷捕獲導致的電阻瞬時增加。如果這種增加在長達數千小時的運行中不斷累積，最終會引發器件過熱，導致整個電力電子系統的崩潰。
目前，市面上主流的增強型p-GaN HEMT主要分為肖特基柵極和歐姆接觸柵極兩種技術路線。雖然它們都能實現常關型特性，但在應對硬開關（Hard-switching）應力時的表現卻存在本質差異。這種差異不僅源于制造工藝，更扎根于深層的半導體物理機制。

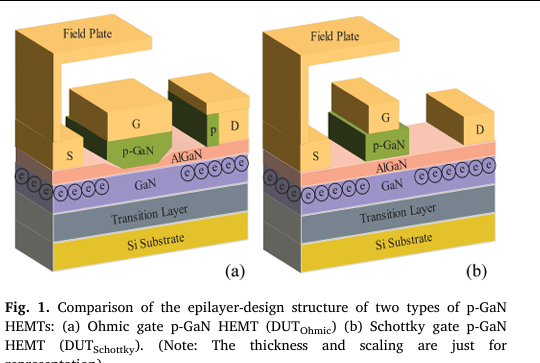

要理解退化機制，我們必須先剖析這兩種器件的“解剖結構”。
肖特基柵極結構（Schottky gate）：這類器件在p-GaN層與柵極金屬之間形成了肖特基接觸。它的優勢在于柵極漏電流極低，驅動電路的設計相對簡單，類似于傳統的電壓驅動型MOSFET。然而，由于沒有特殊的電荷補償機制，它在面臨高頻高壓切換時，對柵極電壓的波動極其敏感。此外，肖特基勢壘的存在使得它在處理高能量的熱電子注入時，缺乏有效的緩解手段。
歐姆接觸柵極結構（Ohmic gate）：以柵極注入晶體管（GIT）為代表。這種結構在柵極金屬和p-GaN之間建立了歐姆接觸。它是一種電流驅動型器件，在開啟瞬間需要一個電流脈沖來注入空穴。這種空穴注入機制不僅能調控溝道，更重要的是，它能中和掉那些被陷阱俘獲的電子。
混合漏極技術（HD-GIT）：在更先進的歐姆柵器件設計中，研發人員甚至在漏極側也引入了p-GaN結構。這種設計的核心目的在于，當器件處于高壓阻斷狀態時，能更有效地管理漏極附近的電場，并通過空穴注入來抵消高壓產生的電荷捕獲效應。這種“前后夾擊”的策略，為器件的長期穩定性打下了物理基礎。
為了驗證這兩類器件的耐用性，研究人員采用了符合JEDEC JEP180.01標準的動態高溫工作壽命（DHTOL）測試。
1、嚴苛的實驗條件：
測試采用了半橋拓撲結構，配合RL負載來模擬最真實的硬開關工況。實驗設定了高達600V的直流母線電壓和31.5A的峰值電流。這意味著器件在每次開啟和關斷的瞬間，都要經歷劇烈的電壓-電流重疊。這種重疊區產生的功率損耗是誘發熱電子效應的“元兇”。
2、測量難題與鉗位電路方案：

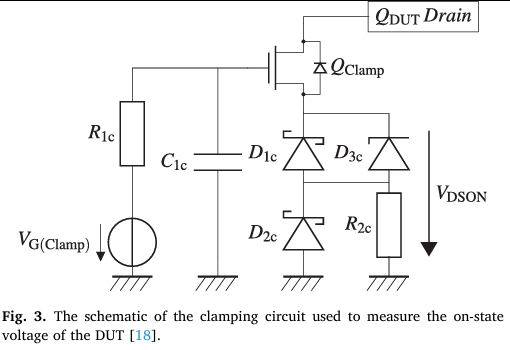

在600V的開關環境下，測量一個僅為幾百毫伏的導通壓降，就像是在烈日下尋找一只螢火蟲。示波器的分辨率在巨大的量程面前顯得力不從心。為此，實驗引入了一種基于高壓MOSFET的精密鉗位電路。
這套電路的核心在于：在器件關斷、漏極電壓飆升至600V時，鉗位管迅速關斷，保護測量儀器不被高壓擊穿；而當器件導通、電壓降至低電平時，鉗位管開啟，將微小的壓降信號傳輸至示波器。通過這種方式，我們能精確監測到電阻在納秒級時間尺度內的漂移。
3、虛擬原型輔助驗證：

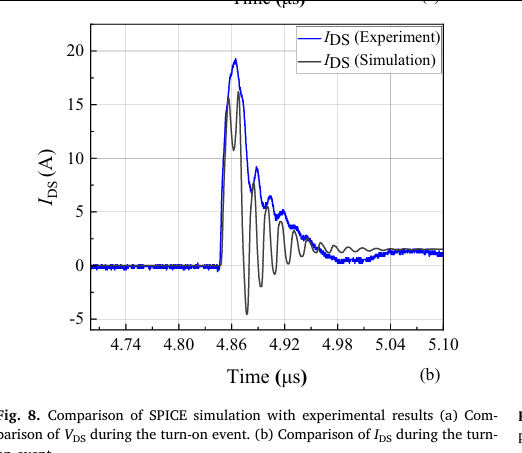

為了排除PCB寄生參數對實驗結果的干擾，研究團隊通過SPICE電路仿真和有限元（FEM）熱模擬，構建了一個“虛擬原型”。通過提取出的功率回路電感（約17.33nH），仿真出的電流和電壓波形與實驗高度吻合，確保了所得退化數據的客觀性。
經過長達數百小時的硬開關洗禮，研究數據揭示了令人警醒的退化路徑。
1、熱電子效應：電阻激增的幕后主使
研究人員對比了兩種工況：一種是有開關損耗的硬開關運行，另一種是幾乎沒有開關損耗的運行。結果顯示，在相同的溫度下，只有硬開關工況會導致導通電阻的顯著增加。
這證明了退化的核心并非簡單的“高溫效應”，而是“熱電子效應”。在硬開關開啟瞬間，溝道內存在極強的電場，電子在電場加速下獲得極高的動能，變成所謂的“熱電子”。這些高能電子會越過勢壘，沖進AlGaN層或緩沖層，并被那里的晶格缺陷（陷阱）捕獲。被捕獲的電子會排斥溝道中的二維電子氣（2DEG），導致導通電阻像滾雪球一樣越滾越大。
2、肖特基柵極的“溫室屬性”
測試顯示，肖特基柵極器件在長期硬開關下表現出明顯的不穩定性。除了電阻增加外，其閾值電壓（
）也會發生漂移。這是因為肖特基接觸無法提供有效的電荷補償，一旦電子被捕獲，器件需要很長時間才能恢復，或者根本無法恢復。
3、歐姆接觸柵極的“韌性機制”
相比之下，歐姆接觸柵極器件在相同的應力條件下表現得更為穩健。其核心機理在于“空穴注入對沖”。在器件開啟過程中，從歐姆柵注入的空穴能夠與被捕獲的電子復合，或者直接填補那些潛在的陷阱位點。這種機制像是一個自動修復系統，極大地減緩了動態導通電阻的惡化速度。
基于上述深度推演，我們對高功率電源的設計提出以下針對性建議：
1、器件選型必須考慮“動態余量”：
在設計硬開關拓撲（如Boost升壓或PFC電路）時，不能僅僅參考數據手冊上的靜態電阻。必須優先選擇具有空穴注入機制的歐姆柵極或HD-GIT器件，以應對高頻切換下的電阻漂移風險。
2、柵極驅動電路的精細調優：
由于GaN器件對過沖電壓非常敏感，驅動電路應盡可能靠近功率管。對于電流驅動型的歐姆柵器件，驅動器的峰值電流能力和穩態電流維持需要精確配比。建議采用集成驅動方案，以減少寄生電感帶來的負面影響。
3、引入基于溫度與動態參數的健康監測：
未來的智能電源系統不應只是被動保護。通過實時監測動態導通電阻的變化（例如利用鉗位電路的簡化版集成到控制IC中），系統可以在器件接近失效邊界前發出預警，實現從“事后維修”到“預防性維護”的轉變。
通過對肖特基與歐姆柵極結構的深度剖析，我們發現，半導體物理的細微差異，最終決定了功率轉換效率的上限。
在這個技術更迭極快的時代，我們不僅需要追逐極速的開關頻率，更需要回過頭來，在微觀的電荷運動中尋找穩健設計的答案。唯有深刻理解退化機制，才能真正馴服這匹功率半導體界的“悍馬”。
