第一作者：黃馨瑤
通訊作者及共同通訊作者：李銀輝、Sibudjing Kawi
通訊單位：河北工業大學、新加披國立大學
Doi: https://doi.org/10.1016/j.est.2026.120348
【全文速覽】
近日，河北工業大學李銀輝教授團隊與新加坡國立大學Sibudjing Kawi教授合作，通過非溶劑誘導相分離法制備了PEO-LiTFSI修飾層自沉積的PMIA復合隔膜。利用Li-Cu半電池測試及電化學阻抗分析，證實該復合隔膜可有效抑制鋰枝晶生長并提升界面穩定性；同時，結合界面動力學研究與SEI組分分析，進一步揭示了該隔膜在鋰負極表面原位誘導形成富含LiF的穩定固態電解質界面（SEI）的作用機制。該設計為構建高安全、高穩定性的鋰離子電池隔膜提供了有效的材料策略。
【背景介紹】
為提升鋰離子電池的安全性與循環穩定性，隔膜作為電池內部關鍵組件，其性能優化尤為重要。傳統聚烯烴隔膜存在熱穩定性不足、電解液浸潤性較差等問題，容易引發鋰離子沉積不均、枝晶生長乃至電池短路。聚間苯二甲酰間苯二胺（PMIA）隔膜憑借其出色的耐熱性、高孔隙率及良好的親液性成為理想候選材料，但其在引導鋰離子均勻沉積與界面調控方面仍有提升空間。為此，本研究提出在PMIA隔膜表面構建PEO-LiTFSI自沉積功能層。該功能層中，聚環氧乙烷（PEO）富含的醚氧原子可通過路易斯酸堿作用與鋰離子絡合，促進鋰鹽解離與離子傳輸；而雙（三氟甲基磺酰）亞胺鋰（LiTFSI）的TFSI-陰離子可在電池循環過程中于鋰負極表面發生還原，原位貢獻氟元素，促進形成機械穩定、離子電導率高的富LiF固態電解質界面（SEI）。該設計通過增強隔膜與電解液相互作用、優化鋰離子傳輸路徑，從而有效抑制枝晶生長，提升電池的循環穩定性和安全性能，為發展高安全、長壽命鋰離子電池隔膜提供了新的思路。
【研究出發點】
（1）材料設計巧妙：通過氫鍵引導的自沉積技術，在耐熱PMIA隔膜表面構建了PEO-LiTFSI功能層，實現了“親液?導鋰?穩界面”的多功能一體化設計。
（2）界面調控機制清晰：PEO促進鋰鹽解離與離子傳輸，LiTFSI在循環中原位分解提供氟源，協同誘導形成高穩定性、高離子電導率的富LiF?SEI層，有效引導鋰均勻沉積并抑制枝晶。
（3）性能協同提升：該復合隔膜在保持PMIA優異熱穩定與阻燃特性的基礎上，同步提升了電解液浸潤性、離子電導率與界面動力學性能，為高安全、長循環鋰離子電池隔膜提供了可擴展的制備策略。
【圖文解析】

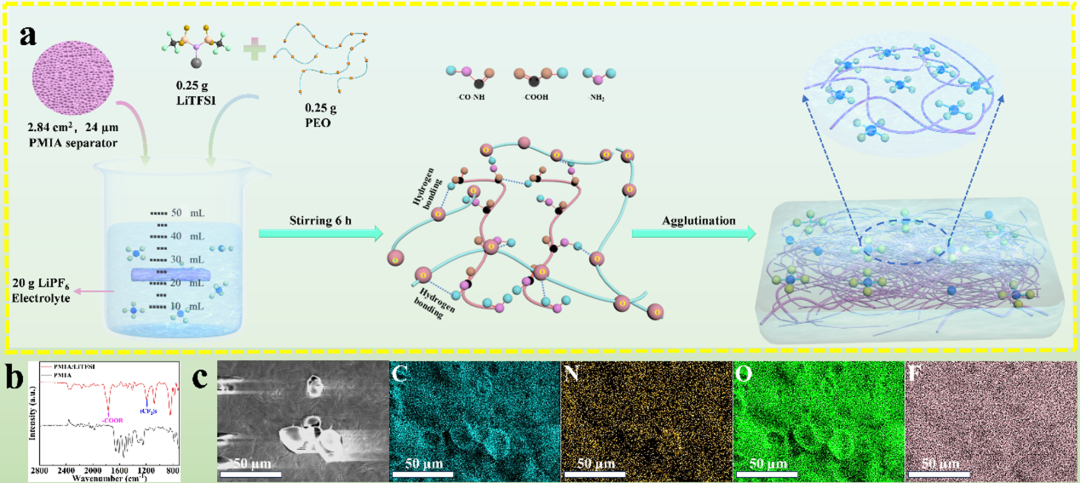

Fig. 1 (a) The preparation sketch of the PMIA/LiTFSI composite separator, (b) FT-IR spectra of the PMIA/LiTFSI composite separator and PMIA separator, (c) EDS spectra corresponding to the PMIA/LiTFSI composite separator.
如圖1所示，將PMIA基膜浸漬于溶解有PEO與LiTFSI的電解液中，通過氫鍵作用引導PEO?LiTFSI功能層自沉積于隔膜表面，成功制備了PMIA/LiTFSI復合隔膜。通過FT?IR與EDS等表征手段對復合隔膜的化學結構與表面元素分布進行了系統分析。結果表明，PEO?LiTFSI功能層均勻覆蓋于PMIA表面，其中LiTFSI中的TFSI-陰離子在隔膜?電極界面處可參與電化學還原，原位生成富含LiF的SEI層。該均勻且穩定的功能層不僅增強了隔膜對電解液的親和性與離子傳輸能力，也為鋰離子的均勻沉積與界面動力學提升提供了重要的結構基礎。

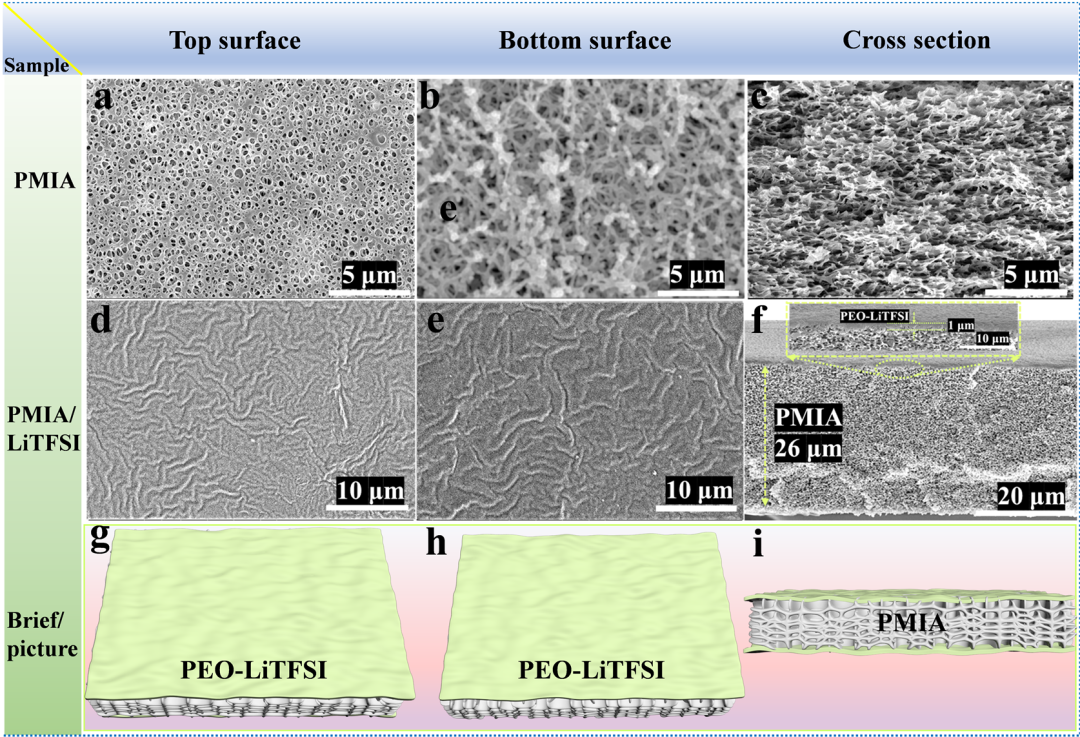

Fig. 2 SEM images of the upper surface (a, d), lower surface (b, e), cross section (c, f) of the PMIA separator and the PMIA/LiTFSI composite separator. (g-i) are the distribution diagrams of different positions of PMIA/LiTFSI composite separator.
圖2通過掃描電子顯微鏡（SEM）對比分析了純PMIA隔膜與PMIA/LiTFSI復合隔膜的微觀結構特征。純PMIA隔膜上下表面均呈現均勻多孔形貌，其截面為典型的海綿狀三維互通孔結構，孔隙分布規整。經PEO-LiTFSI功能層自沉積修飾后，復合隔膜表面可觀察到一層均勻、連續的覆蓋層，該層完整附著于PMIA基底表面且未堵塞內部孔道。截面圖進一步顯示該功能層厚度僅為約1 μm，在顯著提升表面功能性的同時對隔膜整體厚度與內阻影響極小。這種“表面修飾?體相多孔”的復合結構在保持基底高孔隙率與結構穩定性的同時，為鋰離子提供了均勻的界面?zhèn)鬏斅窂剑楹罄m(xù)電化學性能的提升奠定了關鍵的形貌基礎。

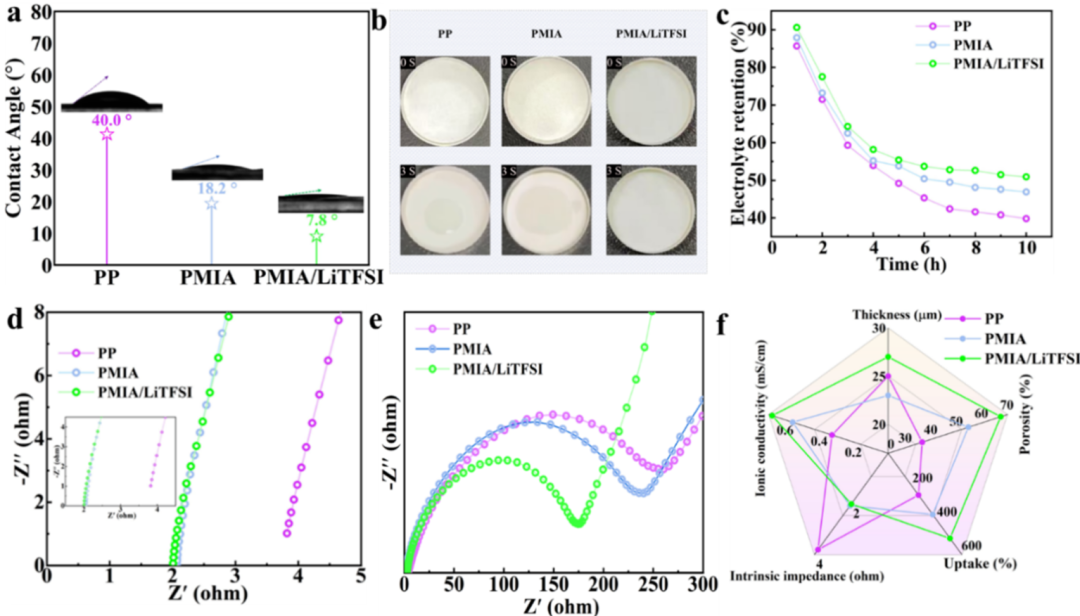

Fig. 3 (a) contact angle, (b) wettability test, (C) electrolyte retention rate curve, (d) bulk impedance curve, (e) interfacial impedance, (f) radar map of absorption rate, porosity, ionic conductivity, thickness of the separator and the bulk impedance of the PP separator, PMIA separator, and PMIA/LiTFSI composite separator.
圖3從界面潤濕、電解液保持、離子傳輸?shù)榷鄠€(gè)維度證明，PMIA/LiTFSI復合隔膜通過PEO?LiTFSI功能層的合理設計，顯著提升了隔膜的親液性、離子傳導效率及界面兼容性，為抑制鋰枝晶生長、改善電池循環穩定性提供了重要的材料基礎。

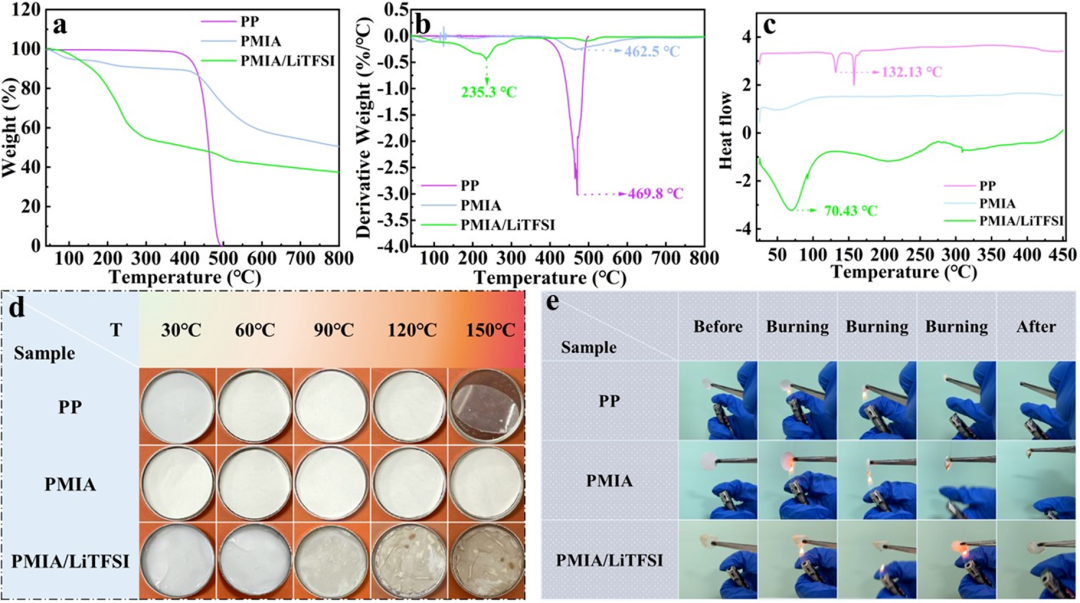

Fig. 4 The (a) TGA curve, (b) DTG curve, (c) DSC curve, (d) heat shrinkage image, (e) flammability image of PP separator, PMIA separator and PMIA/LiTFSI composite separator.
圖4表明PMIA/LiTFSI復合隔膜在繼承PMIA優異熱穩定性和阻燃性能的基礎上，通過表面PEO?LiTFSI功能層的引入，進一步賦予隔膜一定的溫度響應特性，從而在熱安全性方面實現了“基底耐高溫+功能層熔融自保護”的雙重保障機制，為高安全鋰離子電池隔膜的設計提供了重要參考。
Fig. 5 Charge-discharge voltage curves of LFP||Li batteries assembled with different battery separators, charged at different 0.1 C current densities, and discharged at different current densities. (a) PP separator，(b) PMIA separator, (c) PMIA/LiTFSI composite separator, (d) discharge capacity chart. The XPS spectra of obtained from the surface of the lithium anode’s SEI film following the assembly of both the PP separator and the PMIA/LiTFSI composite separator, (e) XPS total spectrum, (f) C1s spectrum, (g) N1s spectrum, (h) F1s spectrum, (i) SEI film component content map.
圖5通過電化學測試與表面分析系統揭示了PMIA/LiTFSI復合隔膜的性能提升機制：在2 C高倍率下，其極化電壓（0.38?V）較PP隔膜（0.62? V）降低約38.7%，顯著提升了離子傳輸動力學；XPS分析進一步表明，該隔膜誘導生成的SEI膜中LiF含量高達約42%，并檢測到1.2?at.%的含氮界面相（如Li3N），證實TFSI-陰離子參與構建了富含高離子導組分的穩定界面層。這一“傳輸優化?界面重構”協同機制，有效促進了鋰離子均勻沉積并抑制了枝晶生長，從而賦予電池優異的倍率性能和循環穩定性。

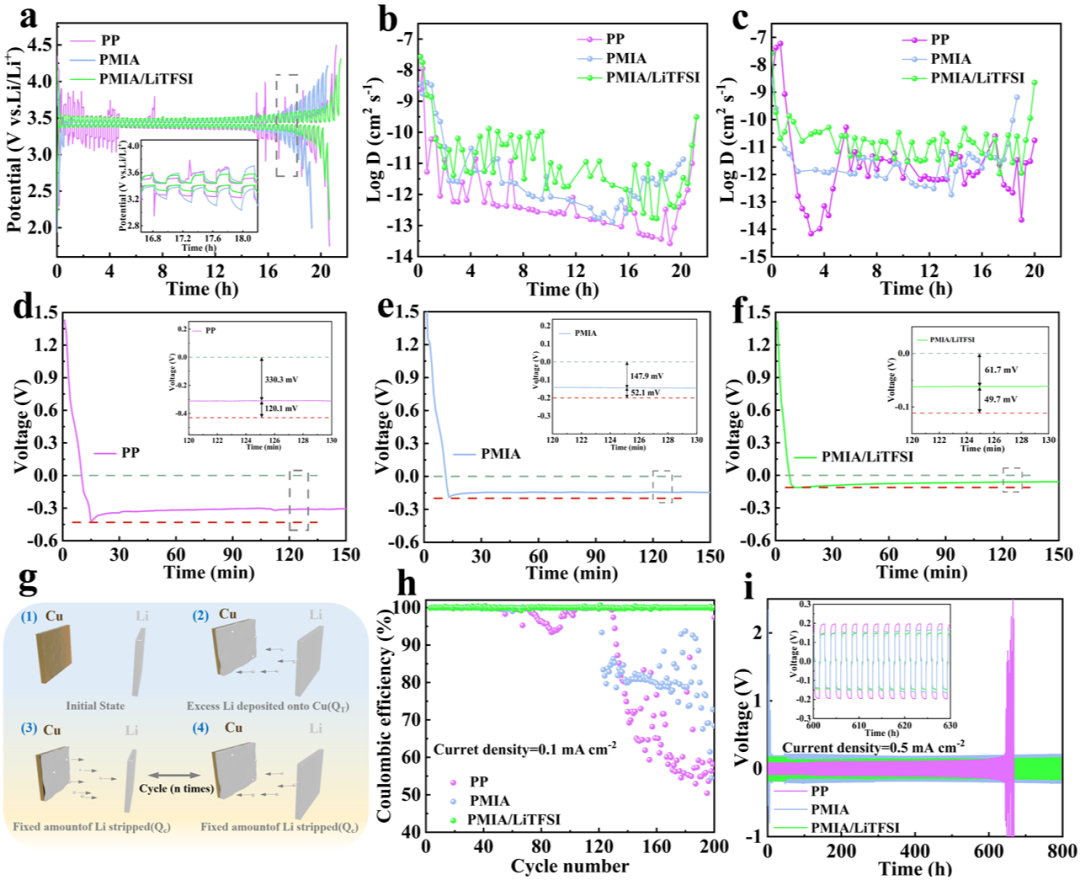

Fig. 6 (a) GITT curves of the batteries with PP separator, PMIA separator and PMIA/LiTFSI composite separator, (b) Li+ diffusion coefficients in the charging process, (c) Li+ diffusion coefficients in the discharging process, (d-f) Estimation of nucleation overpotential and mass transfer overpotential using three different separators, (g) Schematic Diagram of Electrolytic Stripping in Li||Cu Batteries, (h) Coulombic efficiency of the asymmetrical Li||Cu at a current density of 0.1 mA cm-2, (i) Image depicting the stability of lithium in Li||Li batteries that were assembled using various separators at a current density of 0.5 mA cm-2.
圖6通過GITT測試、Li||Cu半電池分析及長循環穩定性驗證，系統揭示了PMIA/LiTFSI復合隔膜在提升鋰離子擴散動力學、調控鋰沉積行為及增強界面穩定性方面的多重作用機制：GITT測試表明該復合隔膜具備最高的鋰離子擴散系數和最小的電壓波動，證實其能有效降低離子遷移能壘并穩定傳輸路徑；Li||Cu半電池測試顯示其可將鋰成核過電位降至49.7 mV、傳質過電位降至61.7 mV，顯著促進了鋰的均勻成核與低阻力傳輸；而長達800小時的對稱電池循環測試則最終證明，該隔膜誘導形成的富LiF SEI層能夠長期抑制鋰枝晶生長與電解質副反應，使電池在0.5 mA cm-2電流密度下保持穩定循環且無顯著短路現象。這些結果共同表明，PMIA/LiTFSI復合隔膜通過優化離子傳輸動力學與重構穩定界面，為實現高安全、長壽命的鋰金屬電池提供了關鍵的材料基礎與有效的技術路徑。

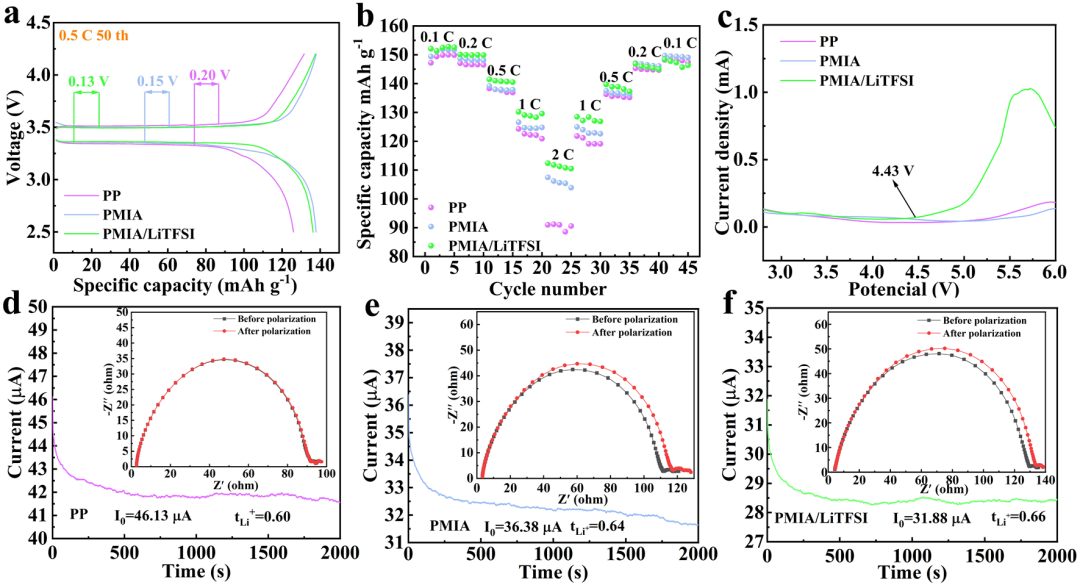

Fig. 7 (a) The charge-discharge curves of PP separator, PMIA separator and PMIA/LiTFSI composite separator after 50 cycles at 0.5 C current density, (b) The rate performance at 0.1 C~2 C current density, (c) The LSV curve, (d-f) The lithium ion migration number and polarization curve of Li||Li battery.
圖7通過多角度電化學測試，系統比較了不同隔膜在循環穩定性、倍率性能及離子傳輸特性方面的表現：在0.5 C倍率下循環50周后，采用PMIA/LiTFSI復合隔膜的LFP||Li電池極化電壓僅為0.13?V，展現出優異的界面穩定性與高離子傳輸效率；在0.1 C至2 C的倍率性能測試中，該復合隔膜尤其在1 C以下電流范圍內表現出更高的放電容量保持率，這歸因于其表面PEO層對鋰離子的絡合與躍遷傳導機制；線性掃描伏安（LSV）測試顯示復合隔膜的氧化起始電位約在4.43 ?V，源于PEO在高電位下的分解，但該電壓遠高于LFP正極的工作平臺，因此不影響電池正常使用；進一步通過Li||Li對稱電池的極化曲線計算得出，復合隔膜具有最高的鋰離子遷移數，表明其能有效削弱Li+-陰離子結合作用、釋放更多自由鋰離子，協同其高吸液率、高孔隙率的優勢，共同實現了低界面阻抗、高離子通量的傳輸環境，從而顯著提升了電池的高倍率性能和長期循環穩定性。

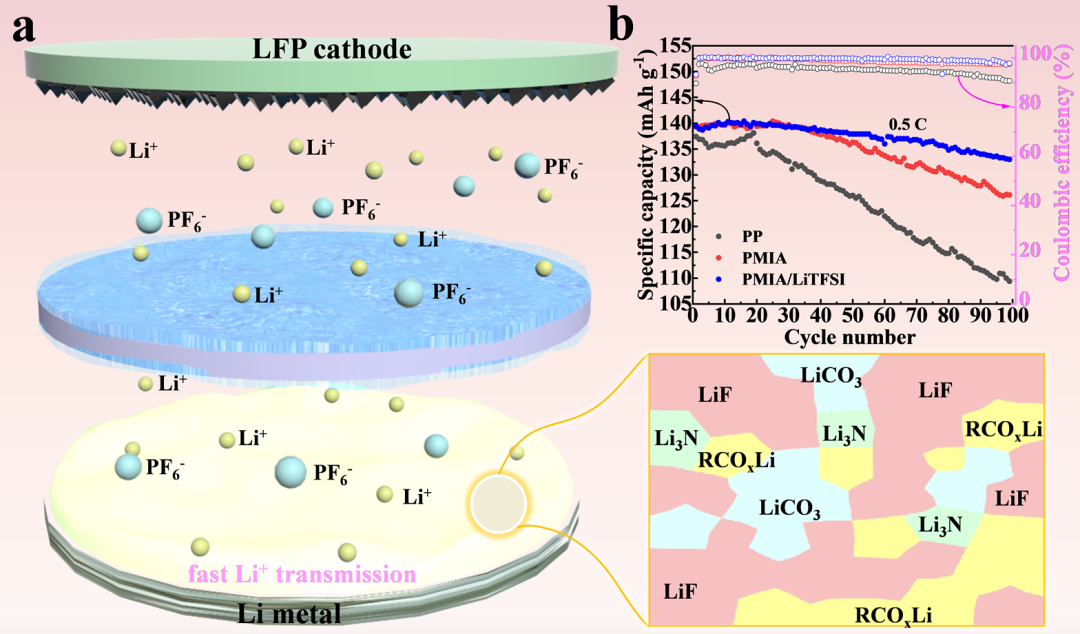

Fig. 8 (a) The working diagram of LFP||Li battery assembled by PMIA/LiTFSI, (b) The long cycle diagram of PP separator, PMIA separator and PMIA/LiTFSI composite separator at 0.5 C.
圖8從機理闡釋與長循環驗證兩個方面完整展現了PMIA/LiTFSI復合隔膜的應用優勢。首先，通過示意圖闡明了其工作機制：在充電過程中，鋰離子從正極脫出后經功能化隔膜引導，在負極表面通過TFSI-分解形成富LiF界面層均勻沉積，該界面層兼具結構致密性與高離子電導，能同步抑制枝晶生長與電解液氧化；圖8b長循環性能圖進一步證實，使用該復合隔膜的LFP||Li電池在0.5 C倍率下循環100周后，仍保持133 mAh g-1的放電比容量，容量保持率達95.4%，顯著優于PP隔膜（109.4?mAh g-1，保持率約79%）與純PMIA隔膜（126.1 mAh g-1，保持率約90%）。這一結果直接歸因于復合隔膜優異的電解液親和性及所構建的高穩定SEI層，從而實現了電池循環壽命的顯著提升。
【總結與展望】
本研究通過氫鍵誘導的自沉積工藝，在聚間苯二甲酰間苯二胺（PMIA）隔膜表面構建了聚環氧乙烷-雙（三氟甲基磺酰）亞胺鋰（PEO?LiTFSI）功能層，成功制備出具有海綿狀多孔結構的高性能復合隔膜。該功能層顯著提升了隔膜的電解液浸潤性、離子電導率（0.68?mS·cm-1）與孔隙率（67.3%），同時PEO中豐富的醚氧原子可通過路易斯酸堿作用與鋰離子絡合，促進鋰鹽解離。更為關鍵的是，在充放電循環中LiTFSI的TFSI-陰離子遷移至鋰負極界面發生還原，原位生成富含LiF（含量約42%）的固態電解質界面（SEI）層，該界面具備高離子電導和機械穩定性，能顯著降低鋰離子擴散能壘，引導鋰均勻沉積。與以往研究相比，本工作不僅從材料?電解液相互作用的角度優化了離子傳輸，更通過“界面化學重構”策略，主動將SEI組分調控為以高穩定性的LiF為主，從而在提升電池動力學性能的同時，有效抑制了鋰枝晶生長，延長了電池循環壽命（0.5C循環100周容量保持率達95.4%，Li||Li對稱電池穩定運行＞800?h）。這項工作為通過分子尺度界面工程設計高安全、長壽命鋰離子電池隔膜提供了具有普適性的材料策略與機制借鑒。
【文章信息】

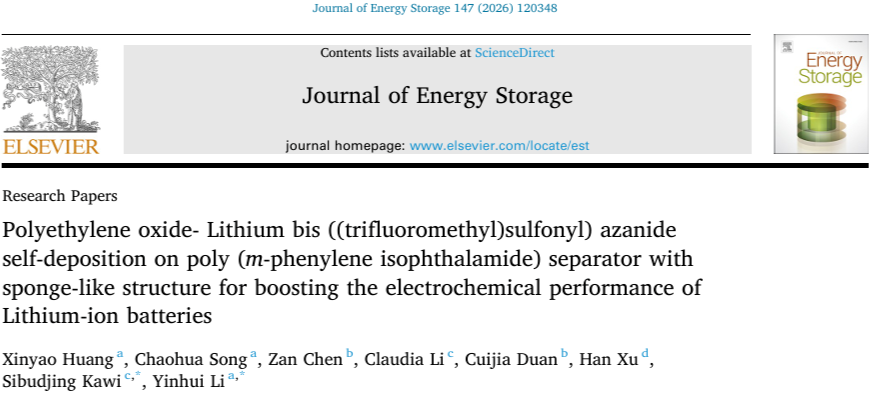

Xinyao Huang, Chaohua Song, Zan Chen, Claudia Li, Cuijia Duan, Han Xu, Sibudjing Kawi, Yinhui Li, Polyethylene oxide- Lithium bis ((trifluoromethyl)sulfonyl) azanide self-deposition on poly (m-phenylene isophthalamide) separator with sponge-like structure for boosting the electrochemical performance of Lithium-ion batteries, Journal of Energy Storage, 2026, https://doi.org/10.1016/j.est.2026.120348.
