芝能智芯出品人形機器人的運動能力本質上取決于電機驅動系統的性能上限。
無論是雙足行走、手指精細操作，還是復雜環境中的動態平衡控制，其核心都離不開高響應、高精度、高可靠性的電機驅動架構。
與傳統工業機器人相比，人形機器人對體積、重量、能效、安全性和控制精度的要求更為苛刻，電機驅動系統必須在功率密度、控制精度、電磁兼容和系統安全等多個維度上實現系統級優化。

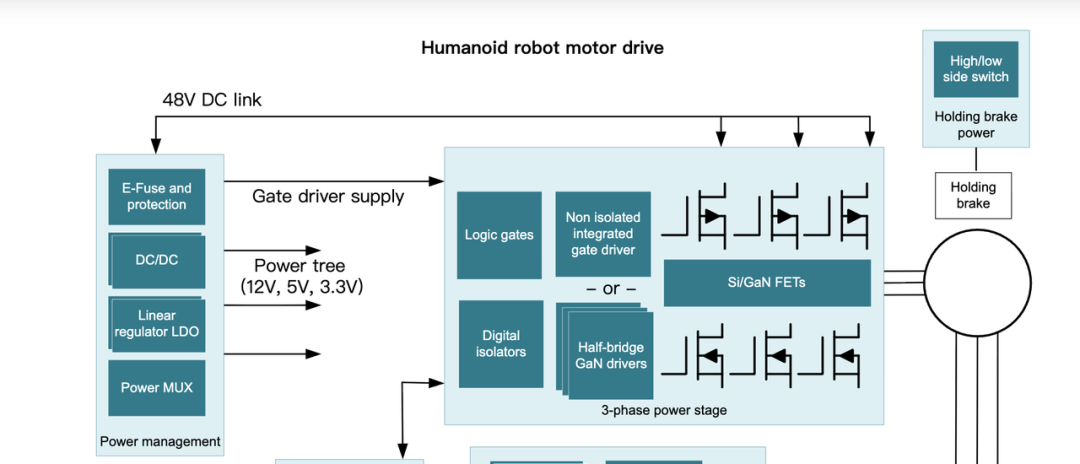

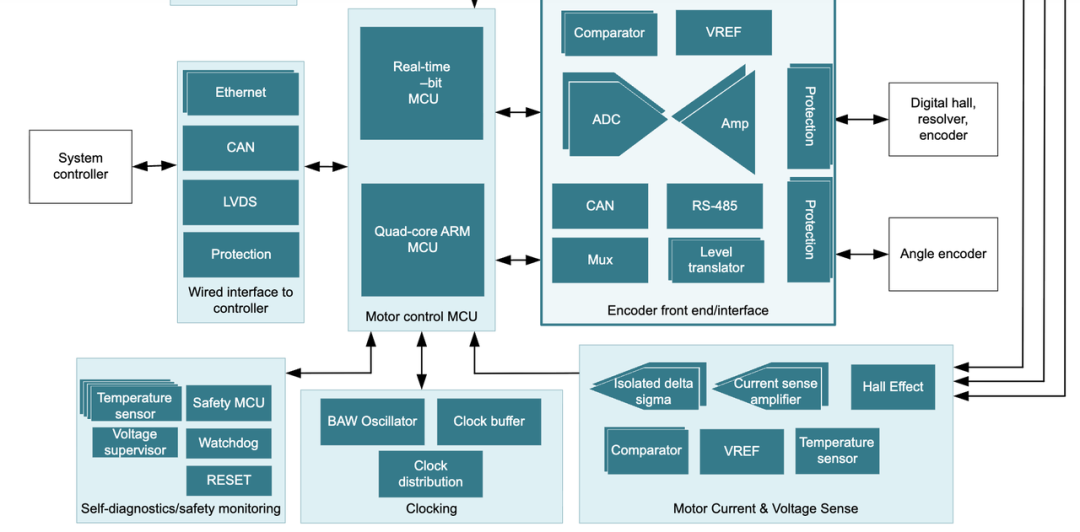

從系統結構看，典型的人形機器人電機驅動單元通常由48V直流母線供電，核心包括三相逆變功率級、柵極驅動器、電機控制MCU、電流與電壓檢測模塊、電源管理單元以及多種通信與安全監測電路。
電機類型以無刷直流電機（BLDC）或永磁同步電機（PMSM）為主，位置反饋通常來自數字霍爾、編碼器或旋變傳感器，用于實現高精度的轉子角度檢測和閉環控制。
系統控制器需要在極短的時間尺度內完成電流采樣、坐標變換、轉矩計算和PWM調制，以保證關節運動的平順性和響應速度。
在功率級設計方面，人形機器人普遍采用三相逆變拓撲，由Si MOSFET或GaN功率器件構成半橋結構。
隨著關節驅動對效率和體積的要求不斷提高，GaN器件因其高開關速度和低導通損耗，正在逐步進入高端人形機器人平臺。
高頻開關雖然有助于減小磁性器件體積、提升系統功率密度，但也會帶來更強的共模噪聲和電磁干擾，因此柵極驅動器必須具備高共模瞬態抗擾度（CMTI）以及完善的保護機制，包括欠壓鎖定、過流保護、短路保護和防直通控制等功能。
非隔離和隔離式柵極驅動器會根據系統安全等級和成本要求進行選擇，在多關節分布式驅動架構中，隔離方案更有利于降低地環路干擾并提升系統可靠性。
精確的電流與電壓檢測是實現高性能運動控制的關鍵。
人形機器人在執行精細操作時，對低電流區間的測量精度尤為敏感，因為微小的電流誤差會直接轉化為轉矩誤差，進而影響末端執行器的穩定性和手部操作精度。
傳統的非隔離式模擬電流檢測方案在高dv/dt環境下容易受到開關噪聲干擾，而功能隔離式ΔΣ電流和電壓調制器通過數字化隔離接口，將高壓側信號轉換為抗干擾的數字數據，可在高共模瞬態環境中保持穩定精度。

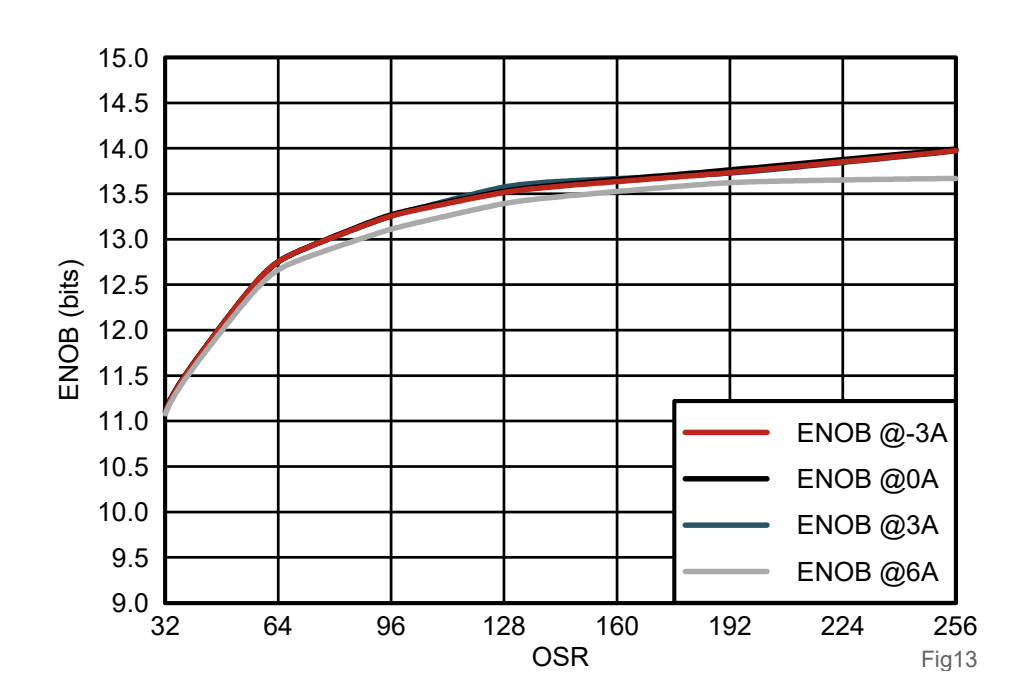

相比8~11位有效分辨率的傳統方案，12~14位ENOB的隔離式感測器能夠顯著提升低電流區間的測量能力，使控制系統在低速、輕載和精細動作場景下仍能保持高穩定性。
高精度感測關系到運動精度，也直接影響動態響應能力。
在復雜任務中，人形機器人需要對負載變化、外力擾動和地面接觸狀態作出快速反應，電流和電壓的實時測量為控制器提供了關鍵反饋信息。
納秒級的檢測與控制延遲可以縮短扭矩響應時間，使機器人動作更加平順和類人化。
這種能力對于雙足行走時的平衡控制、手指抓取易碎物品、以及協作機器人在人機混合環境中的安全操作尤為重要。
在電源管理方面，人形機器人通常需要多路穩壓電源，包括12V、5V、3.3V等，用于分別為功率級、控制MCU、傳感器和通信模塊供電。
高效率的DC/DC轉換器、LDO穩壓器以及電源MUX、電源eFuse等保護電路共同構成完整的電源樹結構。由于人形機器人多采用電池供電，系統對能效極為敏感，任何額外的損耗都會縮短續航時間并增加熱管理負擔。
因此，電源系統不僅要具備高轉換效率，還要具備良好的瞬態響應能力，以應對電機加速、急停和負載突變帶來的電流沖擊。
安全性是人形機器人電機驅動設計中不可忽視的核心要素，集成獨立的安全MCU、電壓監控器、看門狗、時鐘監測和溫度傳感器，用于實時監控功率級和控制系統的運行狀態。
一旦檢測到過流、過壓、過溫或控制異常，安全系統可以在數百納秒級別內關閉柵極驅動器，從而避免功率器件和電機損壞。
快速隔離式比較器在這里發揮著關鍵作用，其亞微秒級的響應速度能夠在短路或直通事件發生初期就切斷能量路徑，大幅降低系統風險。
在通信與系統集成層面，人形機器人電機驅動模塊需要與上位控制器保持高速、低延遲的數據交互，用于下發運動指令，還承載著狀態反饋、診斷信息和安全信號。
多關節系統中，驅動器往往以分布式方式部署在各個關節附近，這對通信可靠性、抗干擾能力以及時鐘同步提出了更高要求。
高穩定性的時鐘源和時鐘分配網絡有助于保證多軸運動的時間一致性，避免由時序偏差引發的振動或控制誤差。
人形機器人電機驅動系統面臨三大核心矛盾：高功率密度與散熱空間受限、高精度控制與強電磁干擾并存、長續航需求與高動態性能之間的能耗平衡。
◎ 為了在有限的體積內實現更高的輸出功率，設計人員需要采用更高效率的功率器件、更緊湊的封裝以及優化的PCB布局；
◎ 為了在高速開關環境下保持測量精度，必須引入高CMTI的隔離感測方案和合理的地線設計；
◎ 為了兼顧續航與性能，則需要在控制算法、電源效率和機械設計之間進行系統級權衡。
人形機器人電機驅動從單純的“電機控制”演變為高度集成的系統工程，涵蓋功率電子、嵌入式控制、信號鏈、功能安全和通信架構等多個技術領域。
隨著GaN功率器件、高分辨率隔離感測器和高性能MCU的不斷成熟，人形機器人在動作精度、響應速度和能效方面的上限仍在持續提升。
