用433M模塊做無線通信，距離只有幾米，太短了怎么辦？
按照教程做的，天線也接了，功率也調了，就是距離上不去。
說實話，433M通信距離是個很玄學的問題。
很多人覺得是個模塊，接上去就能用。
但實際上，距離短通常不是模塊的問題，是你電路設計的問題。
以前我有兩年多一直在做這種射頻的項目，雖然不是主做硬件設計，但是一起聯調測試過，下面分享下自己踩過的坑及總結。
433M無線通信，本質上就是無線電發射和接收。
發射端把數據調制到433MHz的載波上，通過天線發射出去。
接收端通過天線接收信號，解調出數據。
聽起來簡單，但要做好不容易。
通信距離受很多因素影響：發射功率、接收靈敏度、天線增益、環境干擾、阻擋物，代碼層面。
你改一個地方，可能整個系統的表現都不一樣。
我給你分析一下，為什么你的通信距離這么短，從硬件上來說。
第一個原因，天線問題。
天線是433M通信最關鍵的部件。
天線選對了，距離能翻倍。
天線選錯了，功率再大也沒用。
很多人用彈簧天線，或者隨便根導線當天線。
這種天線，增益低，駐波比高，發射效率低。
第二個原因，匹配問題。
射頻電路最重要的是阻抗匹配。
發射模塊、匹配電路、天線，三者的阻抗要匹配。
不匹配就會反射，功率就損耗了。
你花了大功率發射，結果大部分功率被反射回來了。
實際發射出去的功率，沒多少。
第三個原因，電源問題。
無線發射的時候，瞬時電流很大。
如果電源跟不上，電壓會跌落，發射功率就上不去。
很多人用小容量的電容，或者離芯片太遠。
導致電源紋波大，發射不穩定。
第四個原因，PCB布局問題。
射頻走線是有講究的。
很多人隨便拉根線就完事。
結果信號質量差，距離自然上不去。
先說天線，這是提升距離最有效的方法。

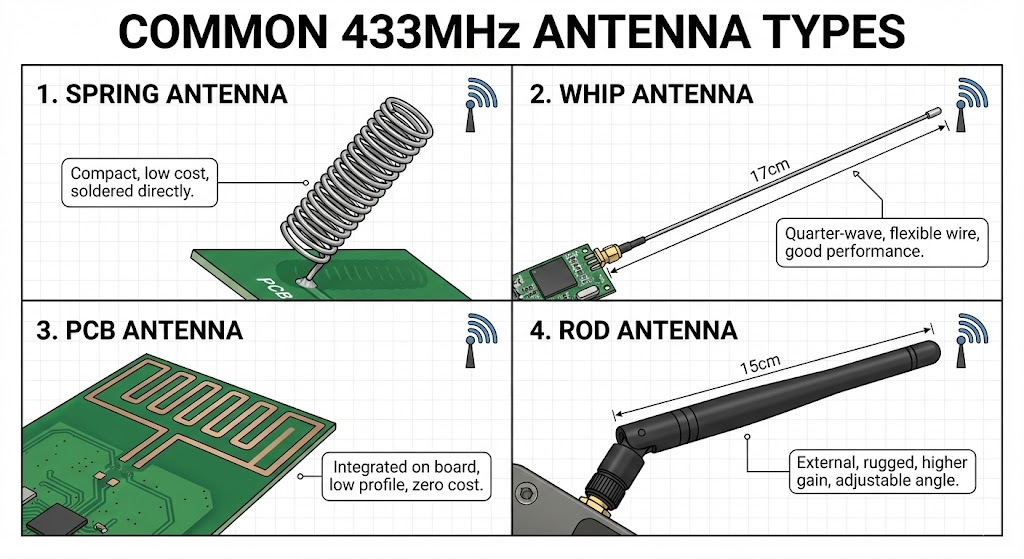

常見的433M天線有幾種。
第一種，彈簧天線。
便宜，但性能一般。
增益低，駐波比高，適合短距離通信。
第二種，鞭狀天線。
比彈簧天線好，增益高一點。
但要注意長度，1/4波長是17cm左右。
太短了性能差，太長了效率低。
第三種，PCB天線。
做在PCB上的天線，成本低，一致性好。
但需要專門設計，不是隨便畫根線就行。
第四種，棒狀天線。
性能最好，增益高，駐波比低。
但成本也高，適合遠距離通信。

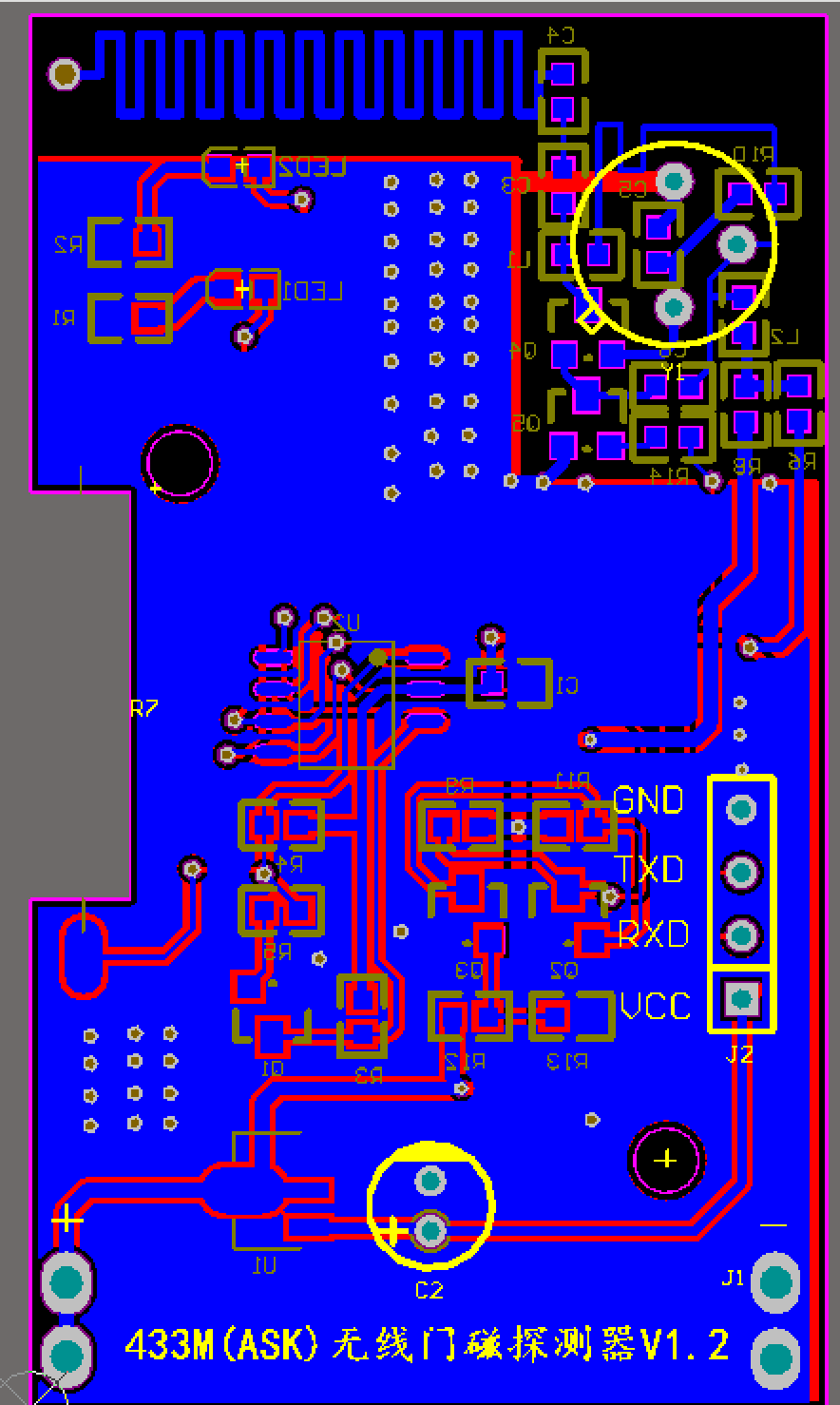

我們項目1（MC01）無線門磁探測器用的是哪種？
用的是PCB天線。
為什么？因為成本低，生產便利，而且對于門磁這種應用，距離夠用。
如果你要更遠的距離，可以換成棒狀天線。
阻抗匹配是射頻電路的核心。
匹配電路的作用，是把模塊的輸出阻抗匹配到天線的輸入阻抗。
如果不匹配，信號會反射，功率損耗大。
這塊我也沒深入研究，如果直接用模塊的話，廠家通常會推薦匹配電路的參數。
你按推薦的來，一般不會有太大問題。
如果你自己調，可以準備幾組不同參數的電感電容。
換著試試，先看頻譜儀上的信號，信號沒問題再實際去測距離，找最優的。
雖然笨，但管用，我們一般就用這種方法測試。
無線發射的時候，瞬時電流能達到幾十毫安。
如果電源跟不上，電壓會跌落。
電壓跌落，發射功率就上不去。
所以電源設計很重要。
一般要加一個大電容和小電容，比如100uF電解電容和0.1uF陶瓷電容。
為什么要用兩個電容？
因為電解電容ESR大，濾不了高頻。
陶瓷電容容量小，濾不了低頻。
兩個配合，才能全頻段濾波。
而且電容要盡量靠近模塊的電源引腳。
離得遠了，線路的寄生電感會削弱濾波效果。
除了硬件，軟件上也能做一些優化。
第一個，降低發射速率。
發射速率低一點，每個bit的時間長一點。
接收端解調更容易，誤碼率更低。
距離也能更遠。
第二個，增加數據數量。
對于433M OOK這種很容易受到同頻之類的干擾。
我們一般是發送23個重復的數據為一幀，主機連續收到幾個正確的數據，就確認接收。
這樣雖然犧牲了實時性，但提高了可靠性。
第三個，調整發射功率。
有些模塊支持功率調整。
在保證通信的前提下，用合適的功率。
功率太大，反而會增加干擾。
end
