這一文我們移植了OpenC906, 后面就需要進行OpenC906 RISCV核的調試,那么就需要一個RISCV的仿真器, 市面上有各種LINK都可以調試RISCV核,還有很多基于FTDI芯片設計的JTAG仿真器也支持RISCV核。 作為嵌入式開發,我們通常需要一把瑞士軍刀級別的仿真器工具:要支持仿真器(JTAG/SWD接口)，USB轉串口,很多時候希望能PC直接讀寫SPI接口的 FLASH，IIC接口的EEPROM，所以除了仿真器和串口，還希望能支持SPI和IIC這兩個常見的接口。
剛好沁恒就有一款這樣的多功能多合一的接口芯片CH347F可以滿足我們的需求。這里順便提一下沁恒的接口芯片真的很豐富，USB，以太網，PCIE等等，并且經常迭代更新，所以可以經常去官網逛一逛。并且設計上來說真的很懂用戶需求，就好比這款CH347F，真的長在嵌入式開發者的心坎上了，作為嵌入式開發一直想要的就是它！以后SPI，IIC，UART，JTAG一個工具搞定了，并且是同時工作的不需切模式。
所以本文就來分享基于CH347F設計一款瑞士軍刀級別的嵌入式開發仿真器小工具。
相關資料可從官網獲取
手冊
https://www.wch.cn/downloads/CH347DS1_PDF.html
資料包
https://www.wch.cn/downloads/CH347EVT_ZIP.html
詳細規格參考手冊,這里個人對覺得比較有特點的特征進行簡單的總結
1.USB2.0高速
2.支持兩個UART,最高9Mbps。
3.支持IIC(最大1MHz)和SPI(最大60MHz)
4.支持JTAG/SWD(30M)
5.外圍電路很簡單只需要晶體和阻容
6.內置EEPROM可以配置VID PID等參數
7.單3.3V供電,IO可支持3.3V、2.5V、1.8V。這個也很有用因?yàn)楹芏?/span>SOC都是1.8V，無需額外的電平轉換了。

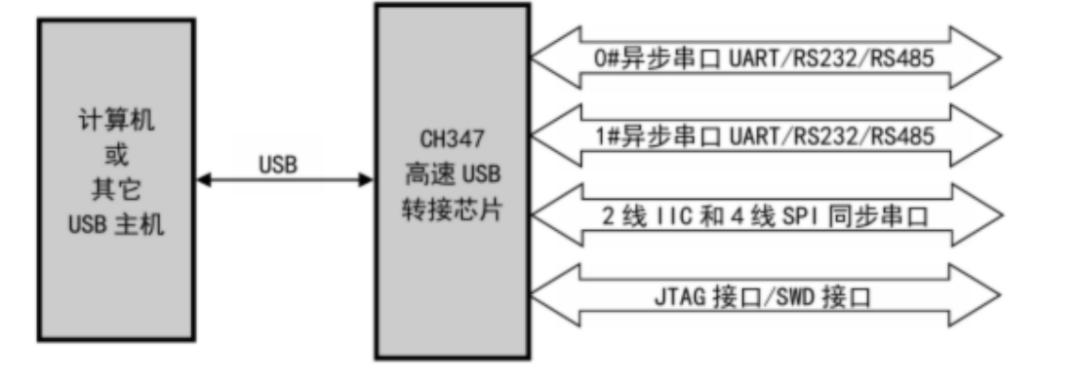

拓?fù)淙缦?/span>
個人覺得最最重要的是上述UART,IIC,SPI,JTAG/SWD是同時工作的,無需格外的模式切換,真正的多功能多合一!

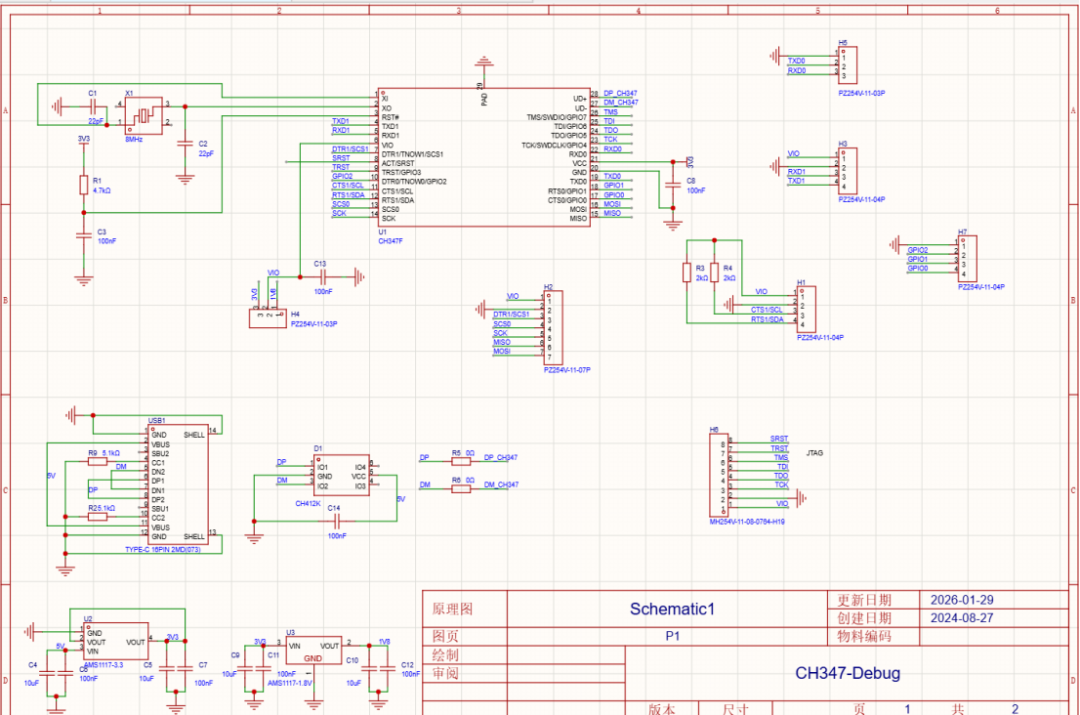

VIO可以跳線到1.8V或者3.3V

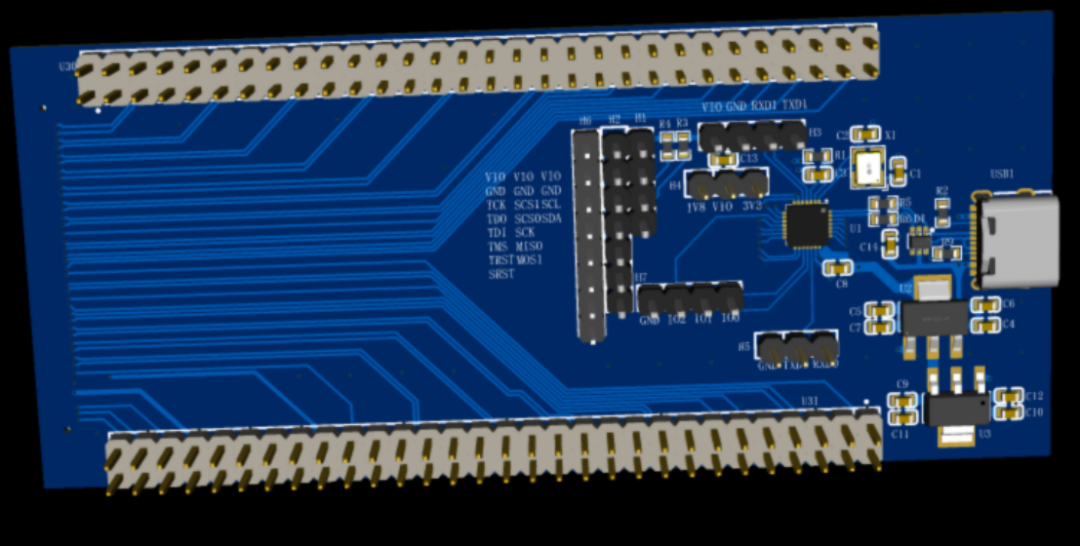

有以下接口:2路AURT，一路IIC，一路SPI(兩個CS)，JTAG/SWD，3個獨立IO， UART不復用modem等相關引腳一般用不上，這樣UART，IIC，SPI都是獨立引腳方便使用。

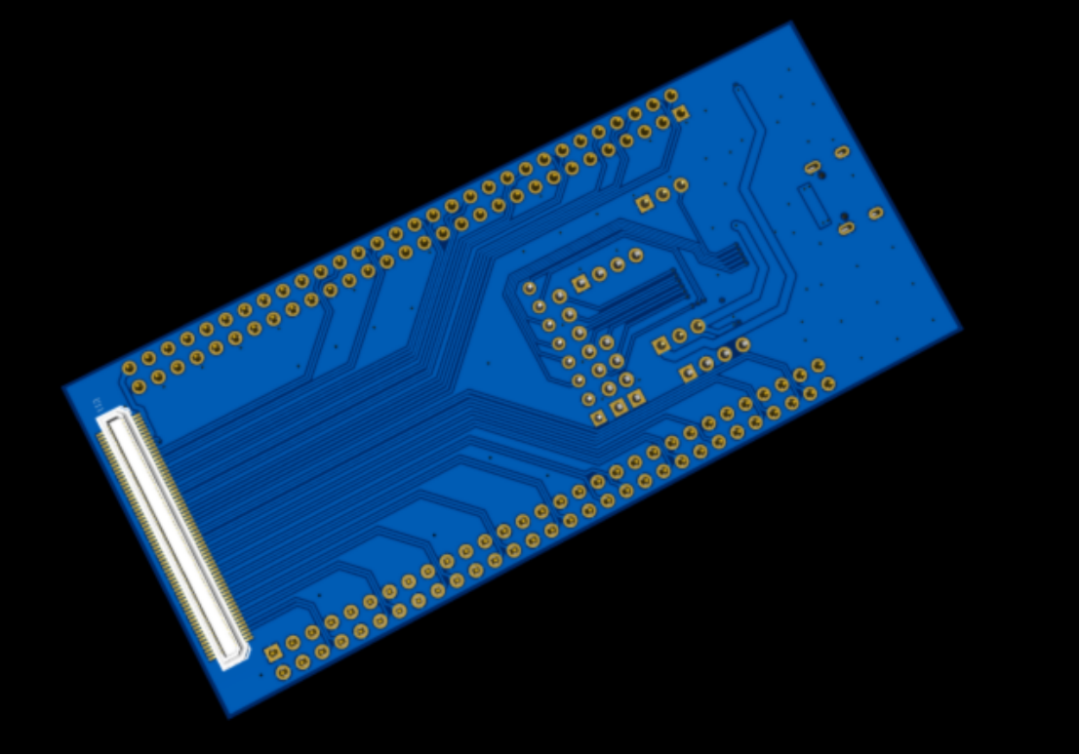

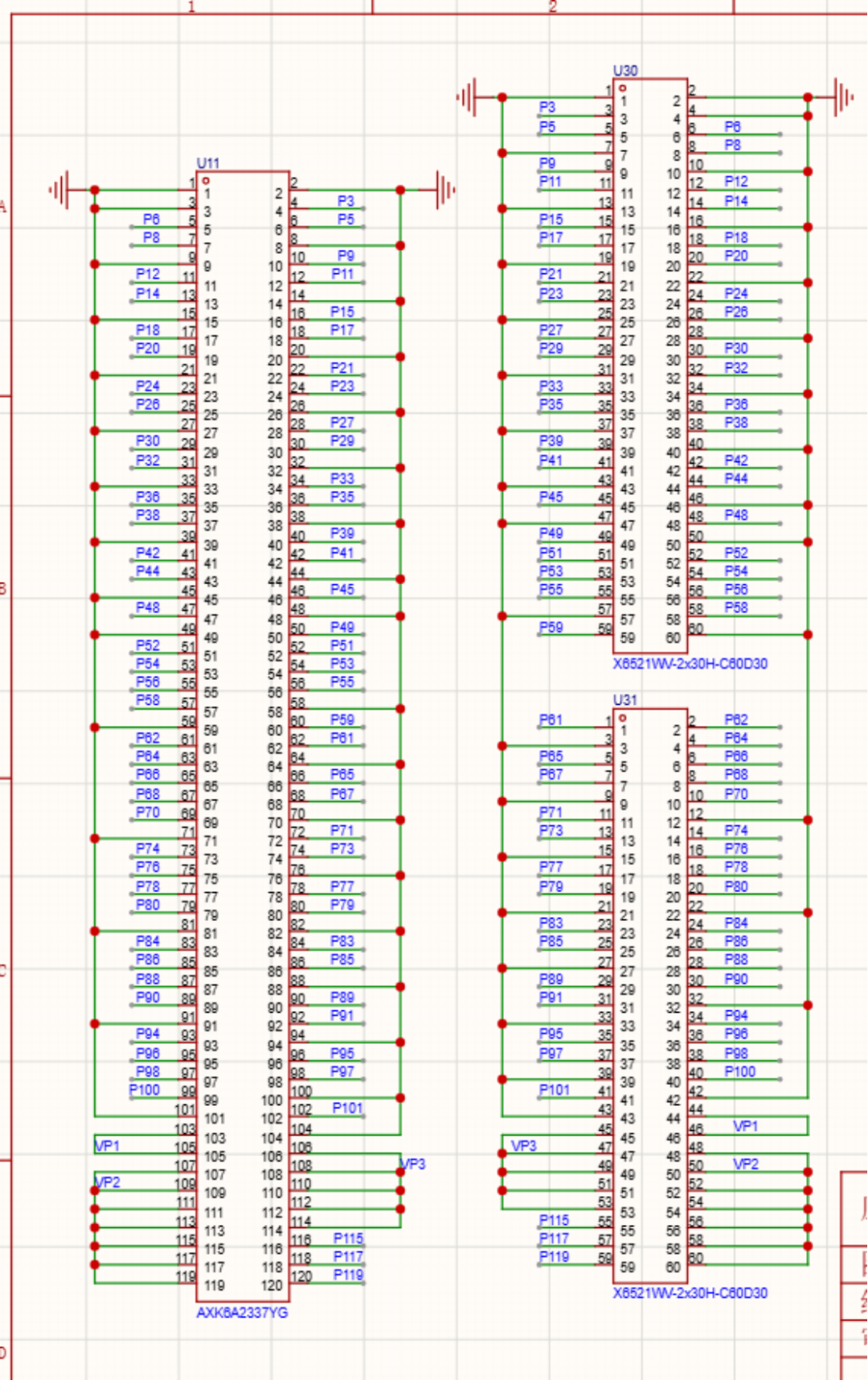

這里為了配合FPGA調試所以引出了FPGA的IO和仿真器本身沒關系。

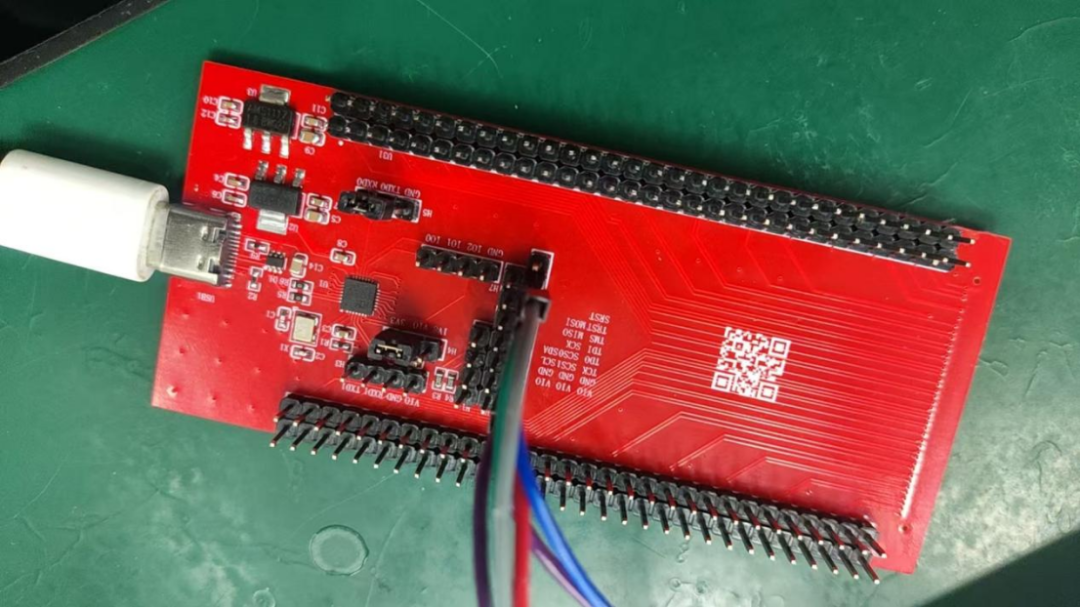

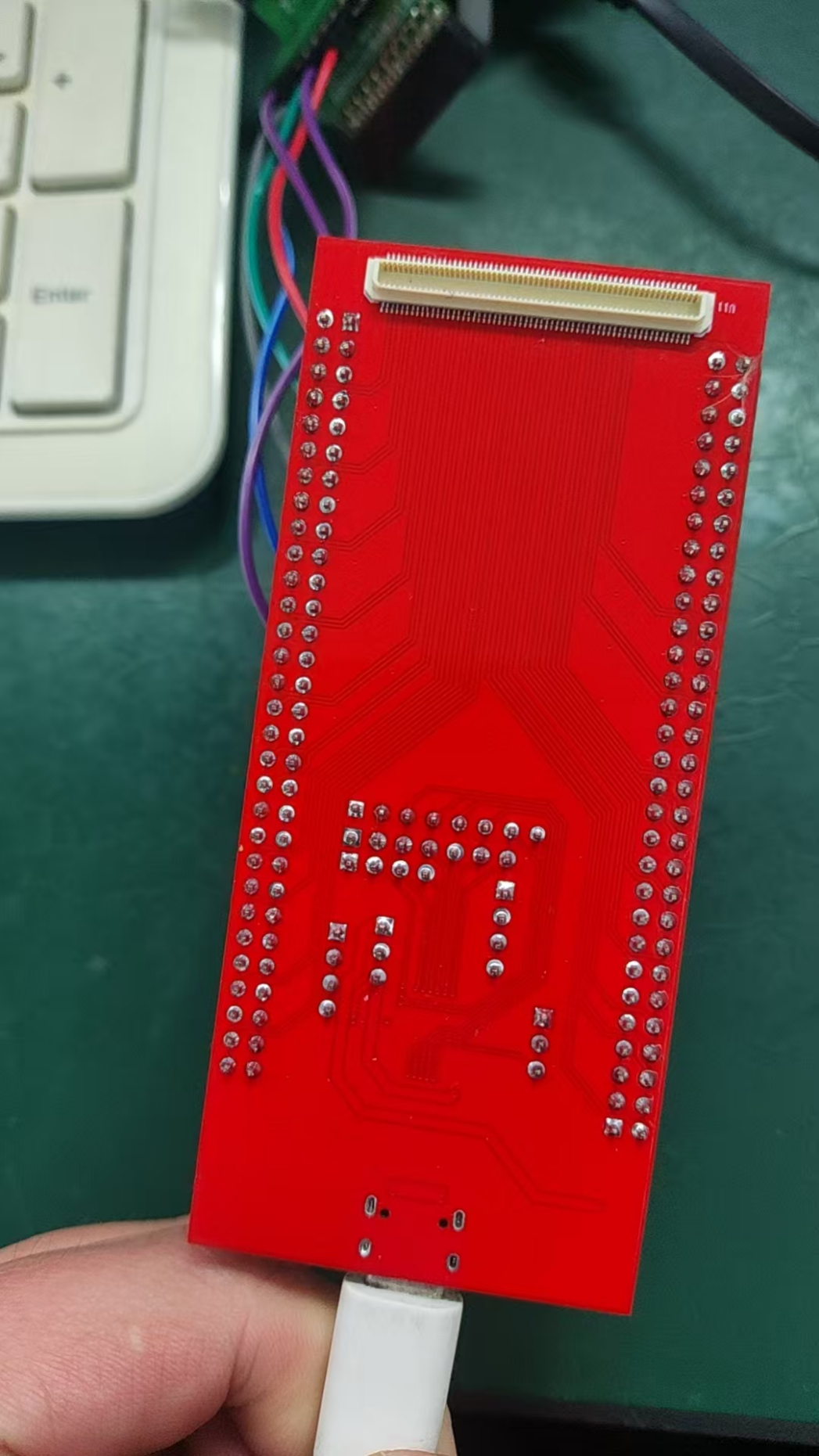

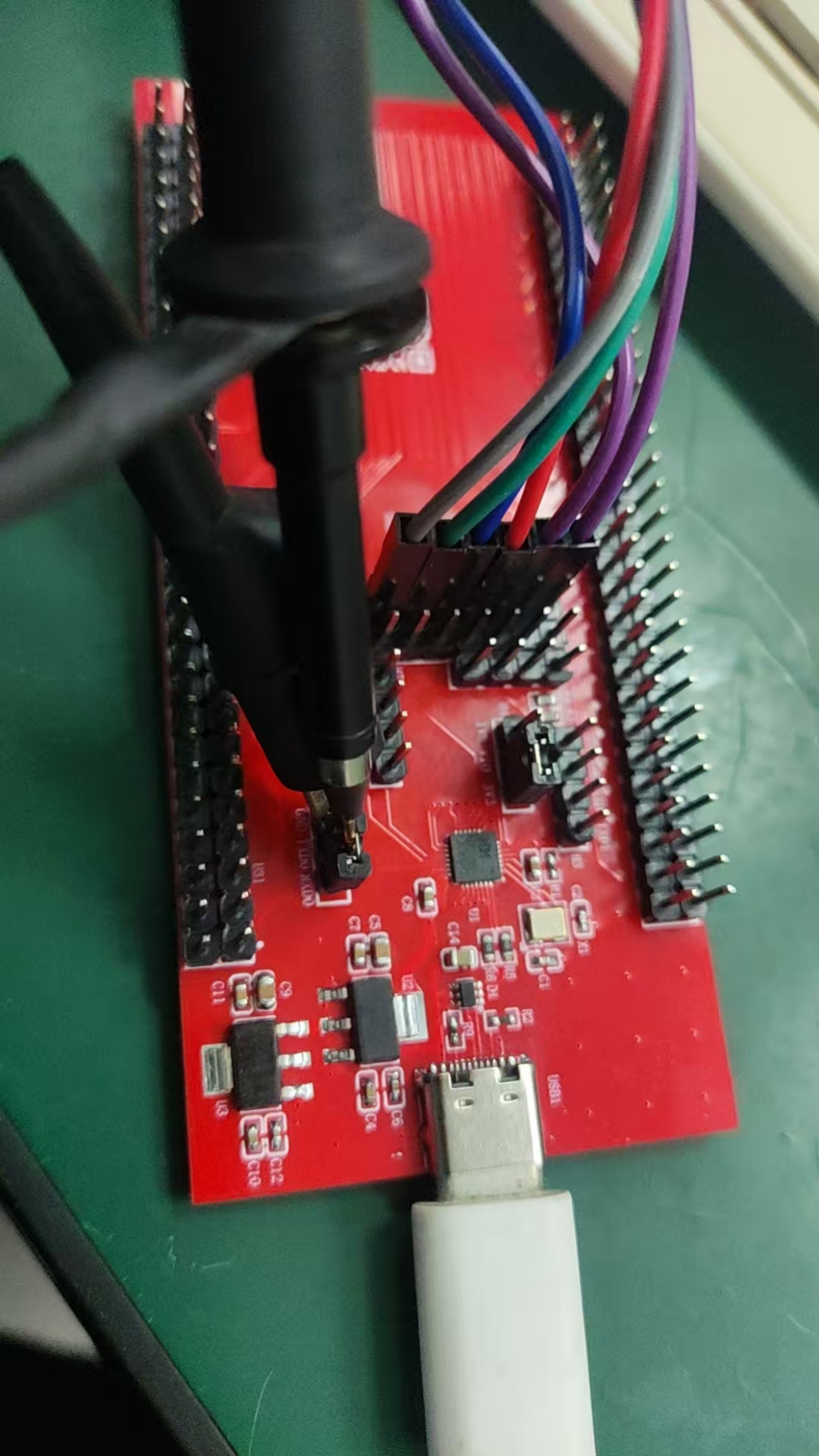

手工焊接后實物如下
新版本OpenOCD主線已經支持CH347, 驅動代碼位于
src\jtag\drivers\ch347.c
參考文章MCU上玩轉Linux系列之二:基于OpenOCD的仿真環境搭建
編譯新版本OpenOCD即可支持CH347.
和CH347相關的配置文件ch347.cfg 設置如下
其中speed最大為30M, CPU相關的配置按照自己平臺設置。
adapter driver ch347transport select jtagadapter speed 30000ch347 vid_pid 0x1A86 0x55DEbindto 0.0.0.0set _CHIPNAME riscvjtag newtap $_CHIPNAME cpu -irlen 5gdb_port 3333

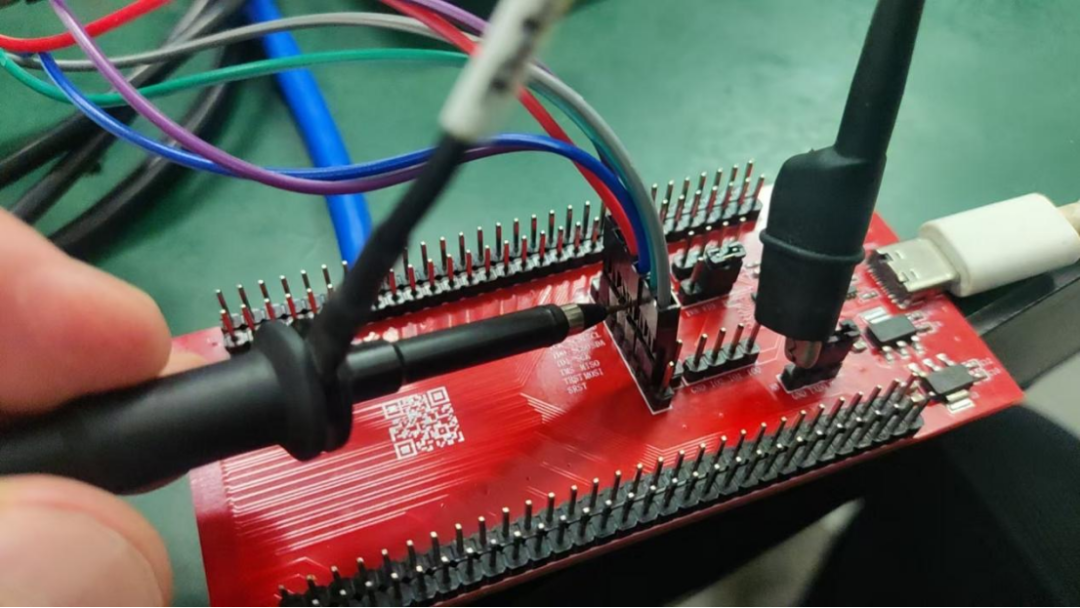

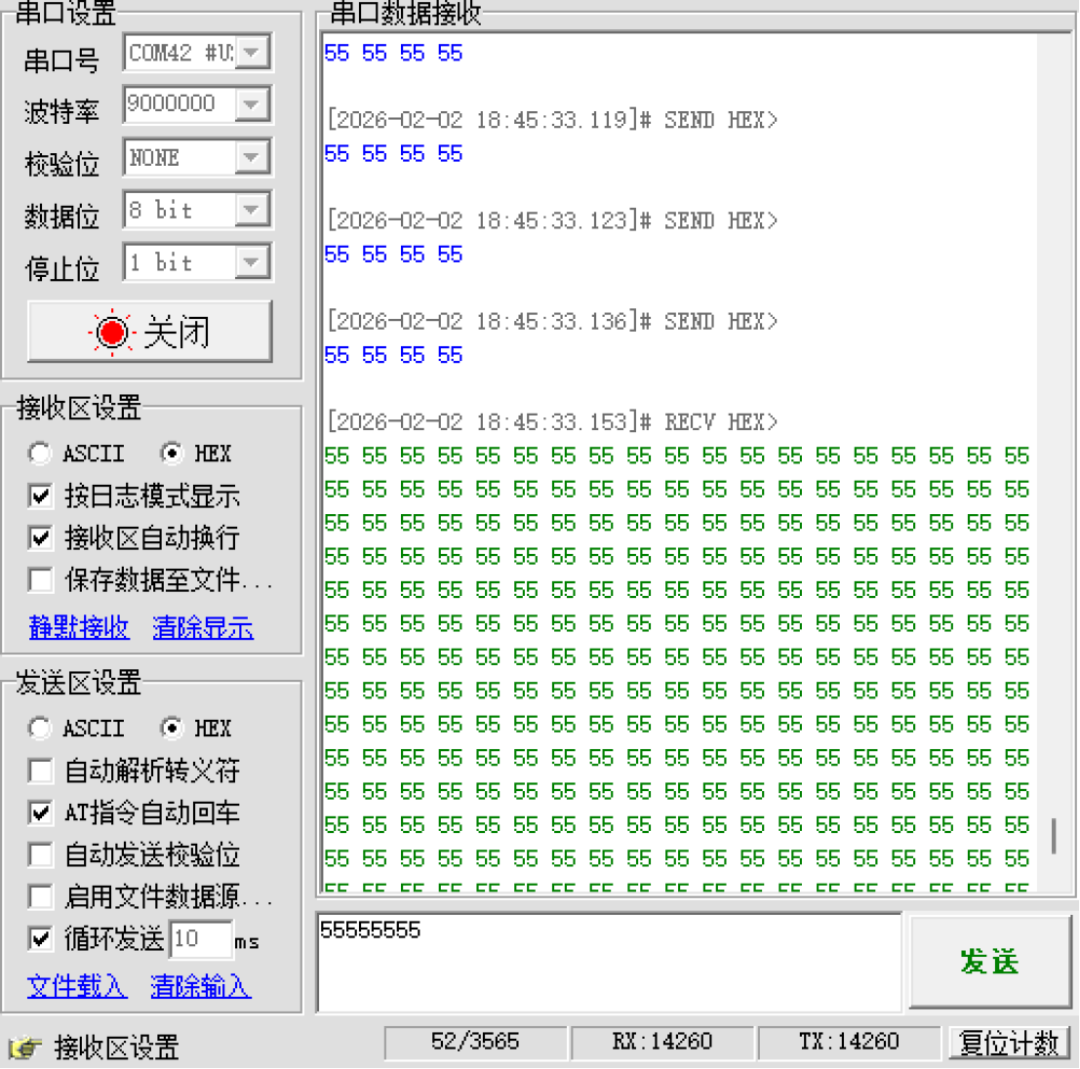

測試最大9Mbps,示波器測量波形，收發回環測試OK.
分別短接兩路串口的TX RX回環測試，設置波特率最大9M，設置大于9M實際也會限制為9M。
收發數據OK

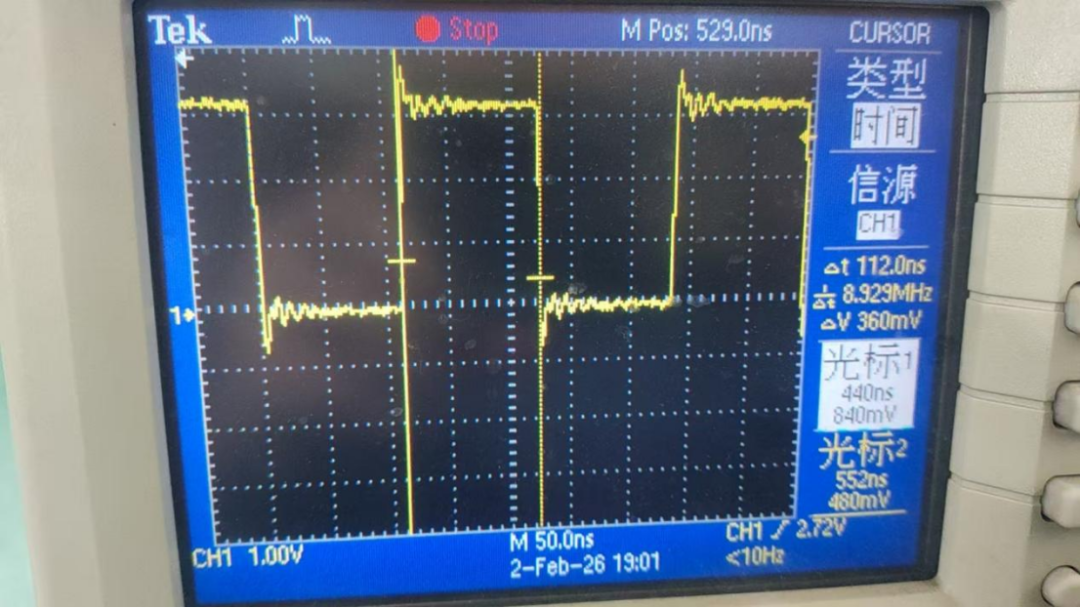

示波器查看波特率也正確

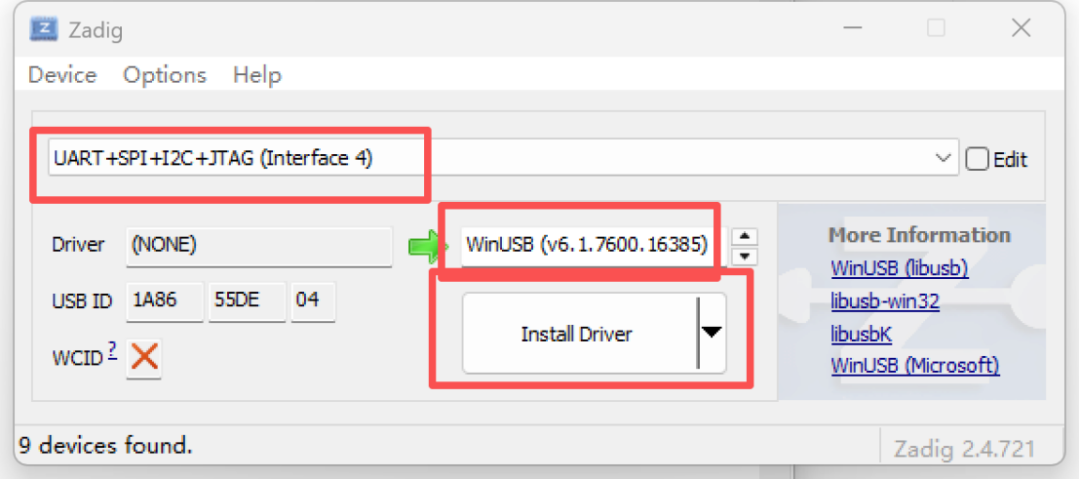

需要使用zadig將驅動改為winusb
選接口4改為winusb的驅動。 接口0和接口2為UART。

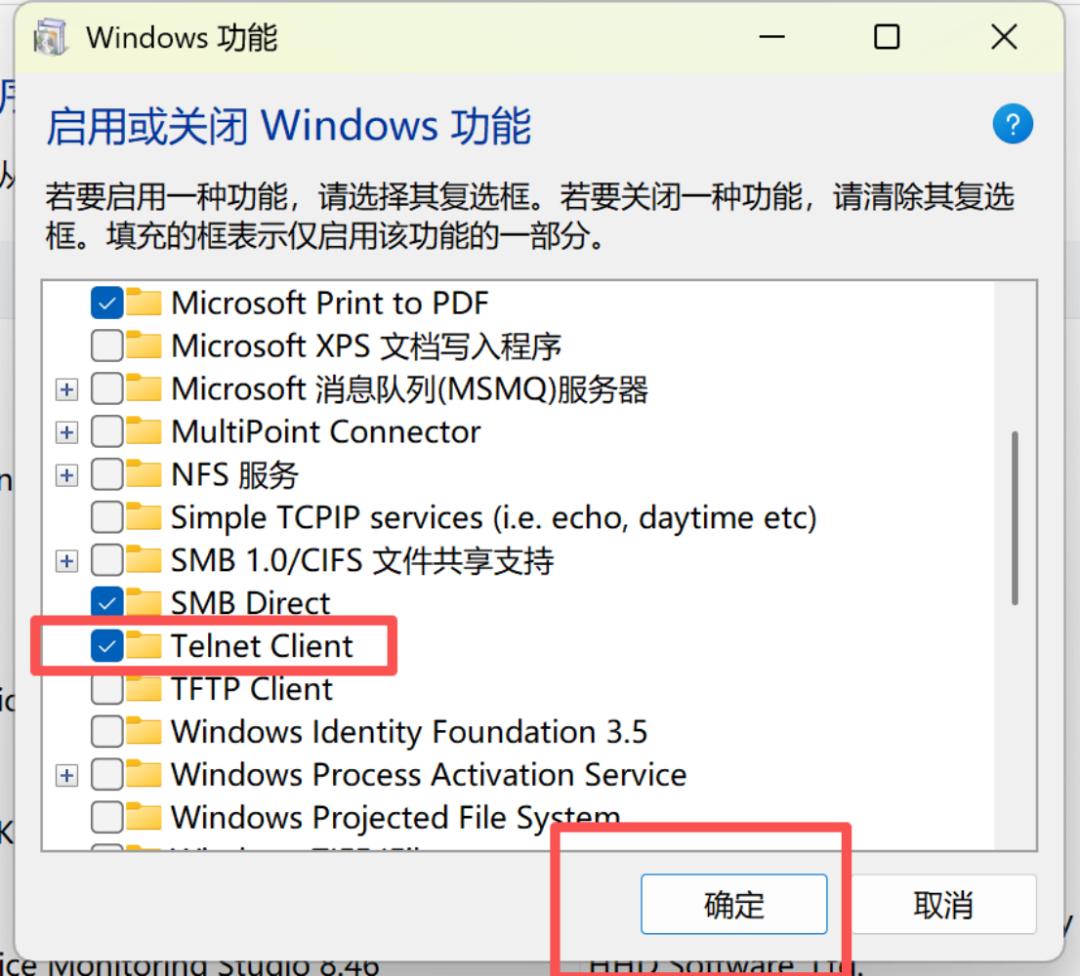

Windows下安裝telnet:
控制面板->程序->程序和功能->啟用或關閉Windows功能
勾選telnet client
命令行打開OpenOCD
./openocd.exe -f ch347.cfg
打印如下
$ ./openocd.exe -f ch347.cfgOpen On-Chip Debugger 0.12.0+dev-01373-gb9e401616-dirty (2026-01-28-04:56)Licensed under GNU GPL v2For bug reports, readhttp://openocd.org/doc/doxygen/bugs.htmlDEPRECATED! use 'gdb port', not 'gdb_port'Info : Listening on port 6666 for tcl connectionsInfo : Listening on port 4444 for telnet connectionsInfo : CH347 UART+SPI+I2C+JTAG from vendor wch.cn with serial number BC7111ABCD found. (Chip version=1. 1, Firmware=0x41)Info : clock speed 30000 kHzInfo : JTAG tap: riscv.cpu tap/device found: 0x00000001 (mfg: 0x000 (<invalid>), part: 0x0000, ver: 0x0)Info : [riscv.cpu0] datacount=1 progbufsize=16Info : [riscv.cpu0] Examined RISC-V coreInfo : [riscv.cpu0] XLEN=32, misa=0x40901124Disabling watchdog...Disabling watchdog, DoneEnable CPUs...DEPRECATED! use 'read_memory' not 'mem2array'Enable CPUS, DoneInfo : [riscv.cpu0] Examination succeedInfo : [riscv.cpu0] starting gdb server on 3333Info : Listening on port 3333 for gdb connections
Windows下終端中輸入
telnet localhost 4444
連接后提示
Open On-Chip Debugger
>

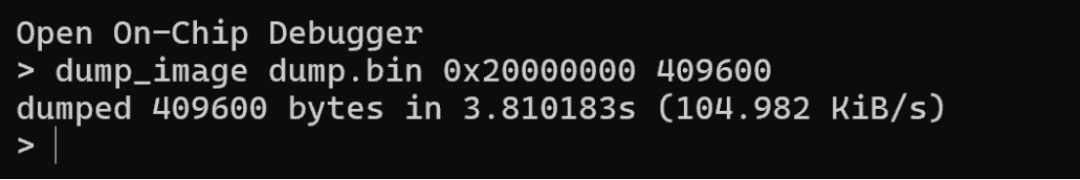

輸入以下命令測試下dump速度
dump_image dump.bin 0x20000000 409600
Dump速度在100KB/S左右
打開GDB
riscv64-unknown-elf-gdb -f test.elf
連接OpenOCD
target extended-remote 172.16.11.110:3333

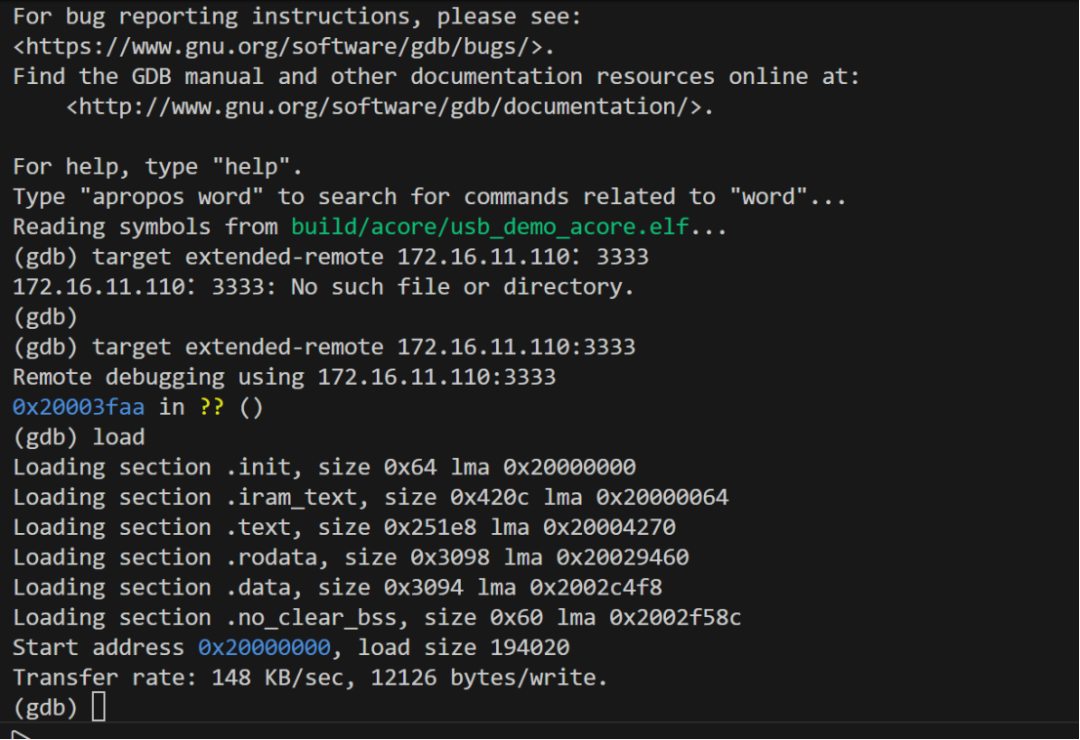

Load加載下程序，看到速度在148KB/S左右

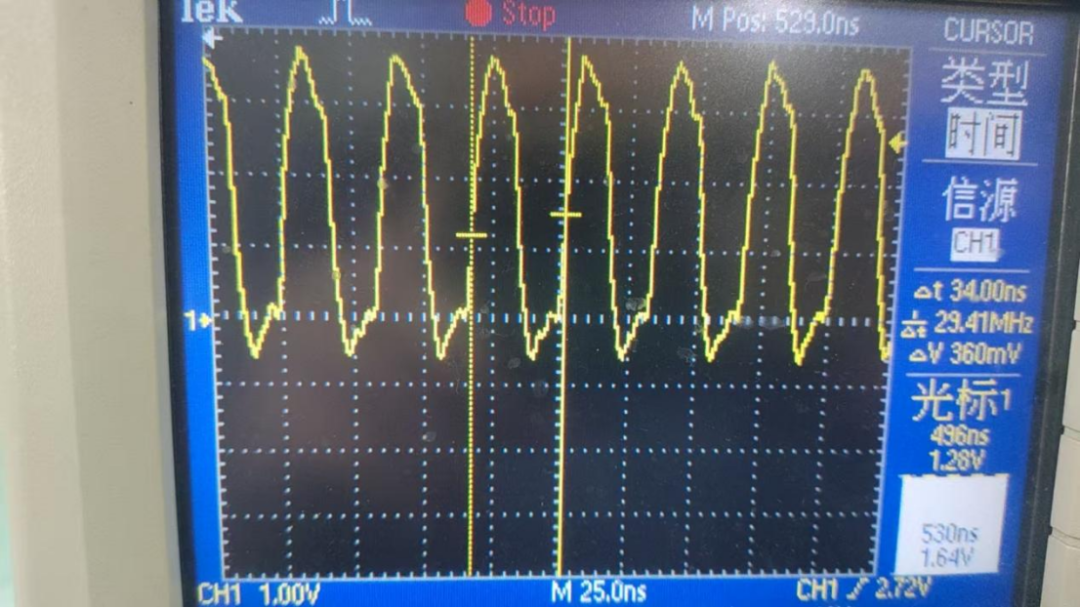

示波器查看下TCK的頻率為30M和配置文件是對應的
CH347F多功能合一同時工作無需切模式，兩路最大9Mbps的串口，再也不用擔心USB轉串口線不夠，速度不夠了。 同時還支持SPI，IIC，PC上直接讀寫FLASH，EEPROM各種SPI，IIC接口的外設簡直不要太方便。 CH347F應用外圍電路很簡單，所以快來基于CH347F打造自己的瑞士軍刀級別的仿真器器調試工具吧，自己打樣，手工焊接下，怎么得也得屯它十幾個，再也不怕找不到USB轉串口線，找不到仿真器了。
