【研究背景】
鋰硫電池因其高達(dá)2600 Wh/kg的理論能量密度,被視為下一代高能量密度儲(chǔ)能體系的有力候選。然而,多硫化鋰在電解液中的溶解與穿梭效應(yīng)導(dǎo)致鋰負(fù)極腐蝕嚴(yán)重,限制了鋰硫電池的實(shí)際應(yīng)用。弱溶劑化電解液可有效抑制多硫化鋰與鋰負(fù)極之間的副反應(yīng),提升電池循環(huán)穩(wěn)定性,但同時(shí)也帶來(lái)正極反應(yīng)動(dòng)力學(xué)遲滯的問題。目前,弱溶劑化電解液中多硫化鋰的轉(zhuǎn)化反應(yīng)動(dòng)力學(xué)機(jī)制尚不明確,制約了高性能鋰硫電池的理性設(shè)計(jì)。
【工作簡(jiǎn)介】
近日,清華大學(xué)張強(qiáng)教授團(tuán)隊(duì)等通過(guò)旋轉(zhuǎn)圓盤電極電化學(xué)分析系統(tǒng)定量解析了弱溶劑化電解液中多硫化鋰的反應(yīng)動(dòng)力學(xué),揭示了弱溶劑化電解液“抗多硫化鋰聚集”效應(yīng)及其對(duì)低溫性能的提升機(jī)制。該研究發(fā)現(xiàn)在弱溶劑化電解液中,多硫化鋰的氧化反應(yīng)轉(zhuǎn)移電子數(shù)下降,證明其氧化反應(yīng)本質(zhì)上受到抑制,對(duì)應(yīng)于鋰硫電池充電過(guò)程困難。同時(shí),研究人員注意到擴(kuò)散系數(shù)和電解液粘度隨弱溶劑比例的提高而同步增大,結(jié)合Stokes–Einstein關(guān)系推導(dǎo)出其流體力學(xué)半徑顯著減小,表明多硫化鋰的聚集被弱溶劑化電解液有效抑制。由于多硫化鋰的聚集減少,6 Ah級(jí)鋰硫軟包電池在0°C下實(shí)現(xiàn)了8.0 mAh/cm2的高面容量和303 Wh/kg的能量密度。這項(xiàng)工作建立了針對(duì)鋰硫電池復(fù)雜液固反應(yīng)的動(dòng)力學(xué)分析方法,通過(guò)擬合關(guān)鍵動(dòng)力學(xué)參數(shù)指導(dǎo)電解液理性設(shè)計(jì),并突出了弱溶劑化電解液在實(shí)現(xiàn)低溫鋰硫電池方面的優(yōu)勢(shì)。

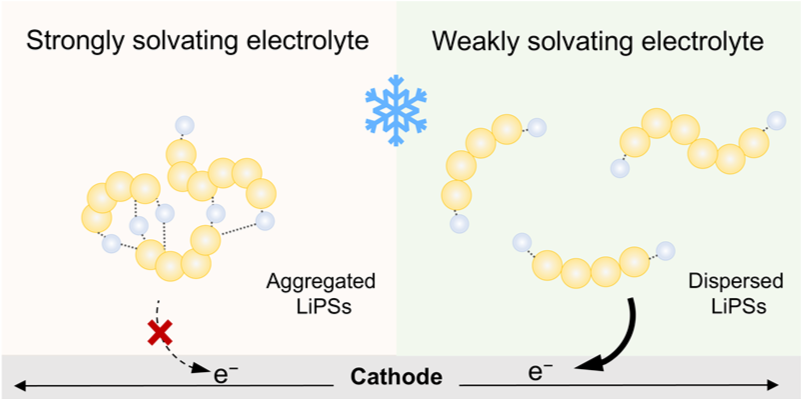

圖1. 弱溶劑化電解液中的“抗多硫化鋰聚集”效應(yīng)。
【內(nèi)容表述】
1. 建立基于三電極旋轉(zhuǎn)圓盤電極的動(dòng)力學(xué)分析方法
研究團(tuán)隊(duì)設(shè)計(jì)了基于三電極體系的旋轉(zhuǎn)圓盤電極分析方法(RDE),通過(guò)變轉(zhuǎn)速線性掃描伏安法(LSV)與變掃速循環(huán)伏安法(CV),利用Koutecky–Levich (K–L) 方程與Randles–Sevcik (R–S) 方程聯(lián)立,可以定量求解多硫化鋰氧化反應(yīng)的轉(zhuǎn)移電子數(shù)(n)與擴(kuò)散系數(shù)(D)。

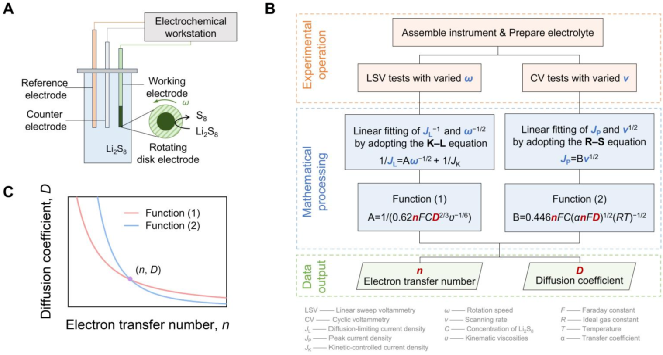

圖2. RDE動(dòng)力學(xué)分析方法流程示意圖。
2. 不同弱溶劑比例下的多硫化鋰氧化反應(yīng)動(dòng)力學(xué)參數(shù)
研究團(tuán)隊(duì)以Li2S8為活性物質(zhì),配制了弱溶劑比例為0%–50%的弱溶劑化電解液,進(jìn)行變轉(zhuǎn)速LSV與變掃速CV測(cè)試。利用上述分析方法,擬合了極限電流密度與轉(zhuǎn)速、峰值電流密度與掃速的關(guān)系,聯(lián)立K–L方程與R–S方程計(jì)算出了反應(yīng)的轉(zhuǎn)移電子數(shù)和擴(kuò)散系數(shù)。結(jié)果顯示,隨著弱溶劑比例升高,n從1.68降至1.10,表明氧化反應(yīng)程度受到抑制,體現(xiàn)了弱溶劑化電解液中多硫化鋰反應(yīng)動(dòng)力學(xué)的減弱。

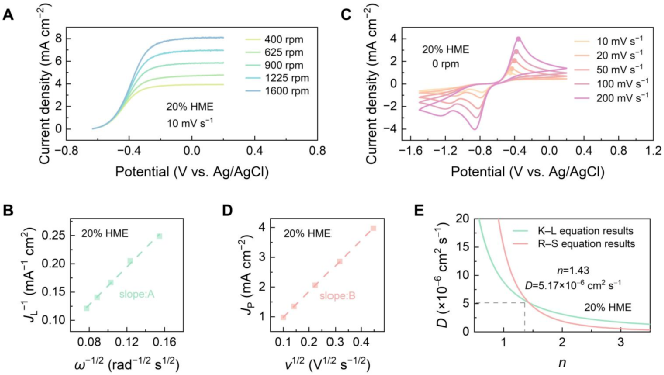

圖3. 以20%HME為例,求解轉(zhuǎn)移電子數(shù)和擴(kuò)散系數(shù)。
3. 發(fā)現(xiàn)弱溶劑化電解液中多硫化鋰的“抗聚集”效應(yīng)

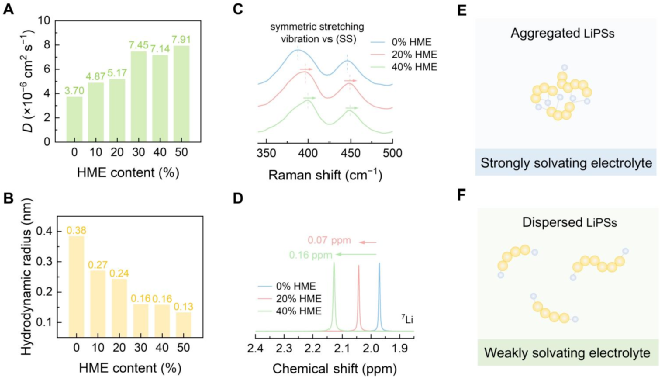

研究發(fā)現(xiàn),隨著弱溶劑比例的提升,電解液粘度和擴(kuò)散系數(shù)同時(shí)增大。具體而言,當(dāng)弱溶劑比例從0%變化到50%時(shí),擴(kuò)散系數(shù)D從3.70×10-6增大到7.91×10-6 cm2/s。為了從分子水平上理解上述趨勢(shì),研究團(tuán)隊(duì)根據(jù)Stokes–Einstein方程,計(jì)算出多硫化鋰的流體力學(xué)半徑隨電解液中弱溶劑比例的提升從0.38 nm降至0.13 nm,降幅達(dá)65.8%。拉曼光譜與7Li核磁共振譜學(xué)結(jié)果進(jìn)一步證實(shí),S–S鍵振動(dòng)藍(lán)移、鋰化學(xué)位移向低場(chǎng)移動(dòng),說(shuō)明多硫化鋰分子間相互作用減弱,聚集程度降低。

圖4. 弱溶劑化電解液的“抗聚集”效應(yīng)。
4. 利用弱溶劑化電解液實(shí)現(xiàn)高性能低溫鋰硫電池

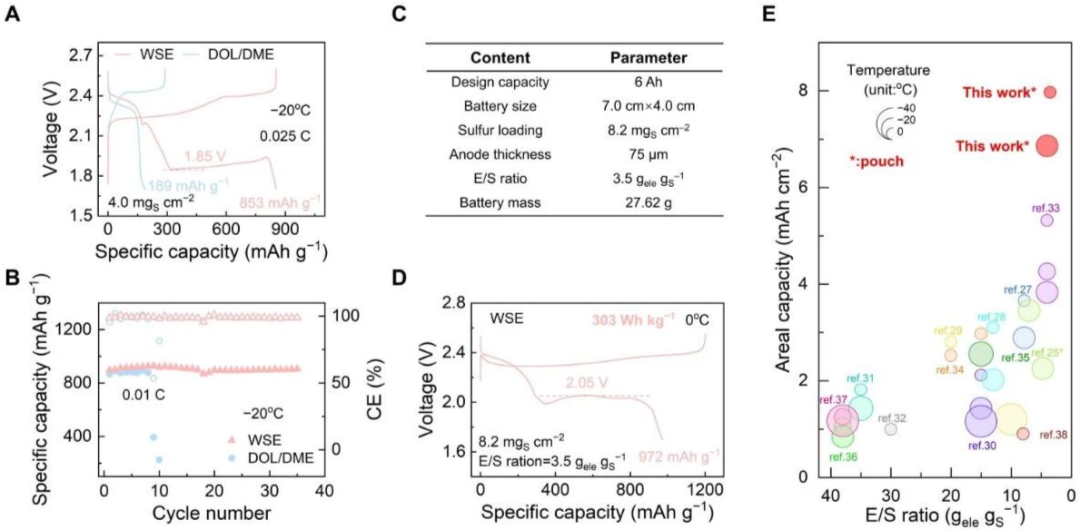

得益于弱溶劑化電解液的多硫化鋰“抗聚集”效應(yīng),采用弱溶劑化電解液的鋰硫紐扣電池在?20°C下仍能提供853 mAh/g的比容量,在0.05 C倍率下可穩(wěn)定放電,在0.01 C下可穩(wěn)定循環(huán)超30圈,均遠(yuǎn)高于傳統(tǒng)強(qiáng)溶劑化電解液電池性能。6 Ah級(jí)鋰硫軟包電池在0°C低溫與貧電解液條件下,實(shí)現(xiàn)了8.0 mAh/cm2的高面容量與303 Wh/kg的高能量密度,另一軟包電池在?20℃的條件下,實(shí)現(xiàn)了847 mAh/g的放電比容量和6.9 mAh/cm2的面容量,性能均超過(guò)目前已報(bào)道的低溫鋰硫電池水平。

圖5. 弱溶劑化電解液鋰硫電池的低溫性能。
5. 結(jié)論
綜上所述,該工作通過(guò)建立基于旋轉(zhuǎn)圓盤電極的定量動(dòng)力學(xué)分析方法,首次揭示了弱溶劑化電解液中多硫化鋰的“抗聚集”效應(yīng)。該機(jī)制證明弱溶劑能顯著減小多硫化鋰的流體力學(xué)半徑,使其在低溫環(huán)境下能夠顯著抑制多硫化鋰的聚集。基于此理論,該工作實(shí)現(xiàn)了6 Ah級(jí)鋰硫軟包電池在0°C下高達(dá)303 Wh/kg的能量密度。這項(xiàng)工作不僅攻克了鋰硫電池低溫動(dòng)力學(xué)遲滯的難題,也為解析復(fù)雜液固反應(yīng)機(jī)理及設(shè)計(jì)寬溫域高性能電解液提供了理論依據(jù)與技術(shù)范式。
【文獻(xiàn)詳情】
Reducing polysulfide hydrodynamic radius toward low-temperature lithium–sulfur batteries
Tian Jin, Meng Zhao*, Xi-Yao Li, Zi-Xian Chen, Bo-Quan Li, Jia-Qi Huang, and Qiang Zhang*
文章鏈接:
https://doi.org/10.1016/j.chempr.2025.102881
