硅基氮化鎵功率外延：走向機器人“心臟”革命，重塑機器人的未來

為何業界將目光聚焦于氮化鎵？這源于其相比傳統硅基器件的代際性能優勢。硅基器件的性能瓶頸已經觸頂，而GaN作為寬禁帶半導體，其電子遷移率是硅的2倍以上，臨界擊穿電場強度是硅的6-10倍。

這讓GaN器件能夠?qū)崿F(xiàn)硅器件無法企及的超高工作頻率和極低的導通電阻。

在機器人應用中，這意味著什么？首先，電機驅動器的功率密度可以實現倍增。一個采用GaN方案的機器人關節驅動器，其體積和重量可以縮減約30%-50%。

這讓設計師能將更多空間留給機械結構、電池或傳感器，是實現機器人輕量化與緊湊化設計的關鍵。

其次，能效轉化率顯著提升。在中大功率、中高頻電機驅動場景下，GaN器件的開關損耗遠低于硅器件，使得整個電機驅動系統的效率可以達到98.5%以上，遠高于傳統方案的95%-96%。別小看這幾個百分點的提升，對于需要長時間運行、電量寶貴的機器人而言，這意味著續航時間的直接延長和散熱系統的大幅簡化。

市場正處于從小批量驗證向規模化量產過渡的關鍵階段。包括波士頓動力、特斯拉、國內“四小龍”在內的頭部機器人廠商，都已在其最新一代的高性能原型機或產品中測試并應用GaN方案。這標志著技術可行性已獲得頂級玩家認可。同時，以TI、英飛凌、納微半導體、國內英諾賽科為代表的芯片廠商，也紛紛推出面向電機驅動的專用GaN功率模塊或參考設計，加速技術落地。

不久前，全球領先的半導體公司安森美宣布，與格羅方德公司簽署了一份開發協議。兩家公司將共同開發基于格羅方德8英寸E-Mode硅基氮化鎵工藝的下一代650V功率器件。

這場合作不僅僅是一個技術聯盟，更是產業應用的重要信號。協議的關鍵點在于其面向的應用領域：AI數據中心電源、電動汽車能源系統和可再生能源基礎設施。這些正是當前能源效率要求最嚴苛、增長最快的市場。電力電子在這些領域必須實現更高效率、更小體積和更高可靠性。硅基氮化鎵以其高速開關特性和低導通電阻，有望在這些高要求的應用中，帶來顯著的系統性能提升。根據計劃，雙方合作開發的樣品將于2026年上半年提供。這一時間表意味著，硅基氮化鎵器件向高壓應用領域的規模化進軍已進入實質性階段。

早期阻礙GaN普及的單位成本過高問題正因兩大趨勢而緩解：

一是 8英寸（200毫米）GaN-on-Si晶圓 成功完成工程化量產，使單片晶圓產出的芯片數量大幅增加，推動芯片成本下降。制造工藝向200毫米（8英寸）晶圓演進已成為行業共識。這一變化帶來的規模效應，將顯著降低芯片制造成本，推動硅基氮化鎵器件在更廣泛的市場中具備價格競爭力。

二是 高度集成化，將 GaN FET 、驅動、保護電路封裝成單一模塊，降低了用戶的系統設計和采購成本，技術全產業鏈能力整合成為趨勢。領先的半導體公司不再僅僅關注單一的 GaN FET 器件制造，而是致力于將GaN FET與硅基驅動器、控制器及先進封裝技術集成在一起。

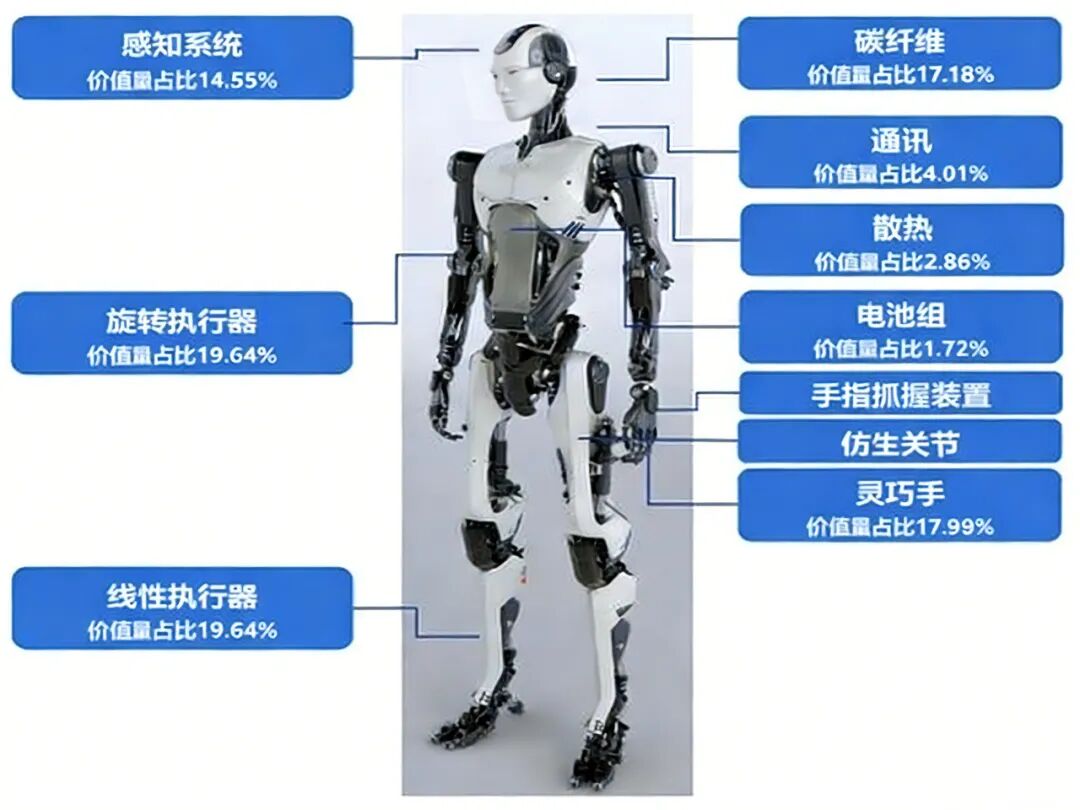

展望未來，GaN 在機器人領域的滲透將沿著清晰的路徑深化：

通往未來的道路并非坦途，挑戰依然存在：

長期可靠性是工業與消費市場最關心的議題。機器人關節電機工況復雜，頻繁啟停、過載、振動是常態。GaN器件在如此嚴苛條件下的長期壽命數據和故障率統計，仍需更多時間和應用案例來積累驗證。

系統設計門檻依然很高。GaN的高頻特性是一把雙刃劍，它在提升性能的同時，也對電路板的寄生參數控制、電磁兼容設計和熱管理提出了近乎苛刻的要求，這需要系統工程師具備全新的設計能力。

供應鏈韌性有待加強。盡管全球產能正在擴張，但GaN的襯底材料、外延生長等關鍵環節仍相對集中。如何構建一個多元化、安全穩定的供應鏈，是行業大規模應用前必須解決的戰略問題。
