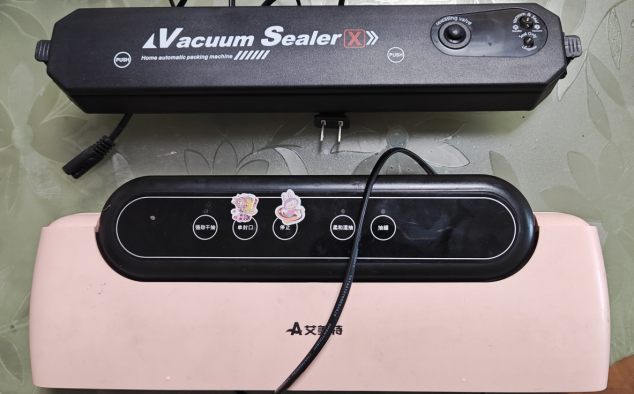

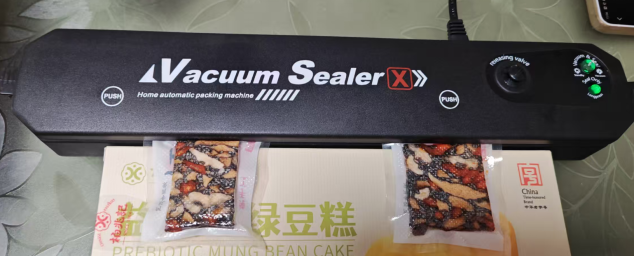

和昨天拆解的這個100多塊的一比，確實身材細了一倍，畢竟價格擺在那！

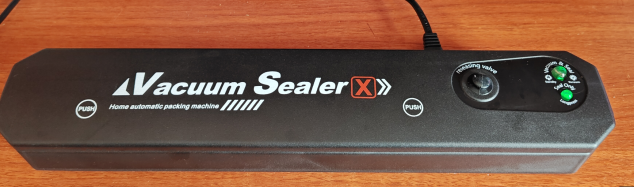

做完事，我迫不及待就拿過來開始拆解，看看這30多塊錢的抽真空機內部設計究竟如何。
|
|

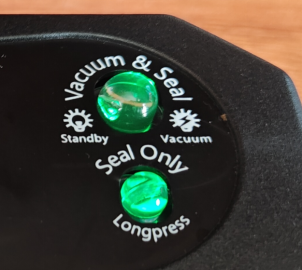

首先就被這2個指示燈吸引了，還是第一次見到針對按鍵指示燈這樣的用料和外觀設計
打開是這樣！

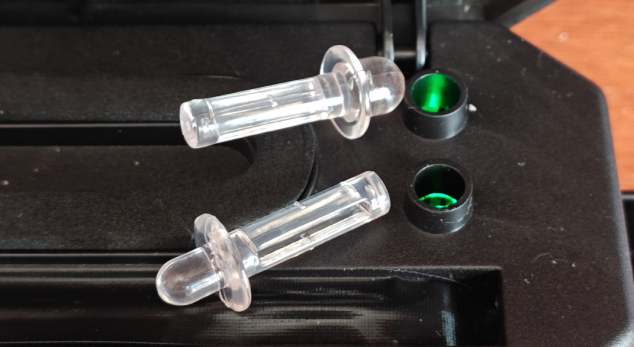

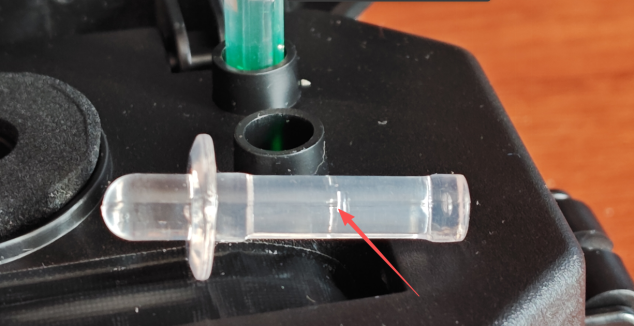

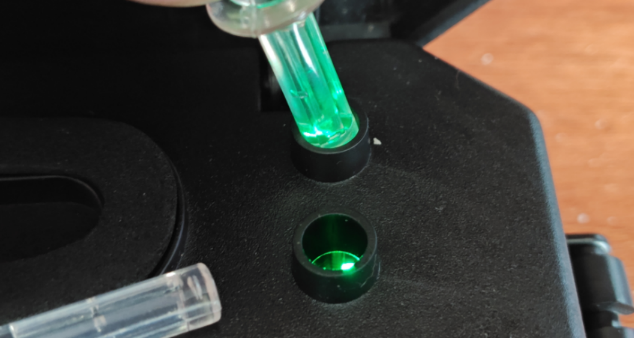

是直接用了2個導光柱既當導光，又代替按鍵帽，可以直接拔出來，這應該是一個訂制料吧！
這個地方有個”小卡邊“，插入孔后會很 通過它可以卡的比較緊。

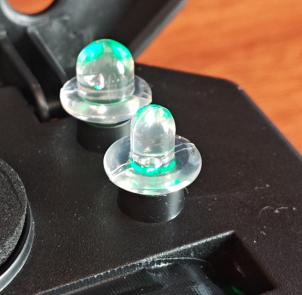

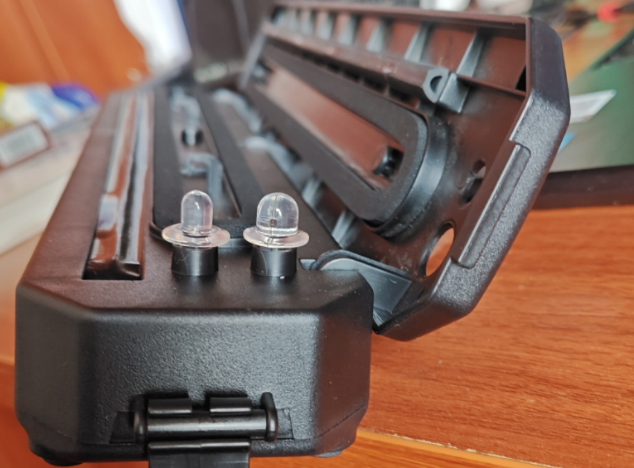

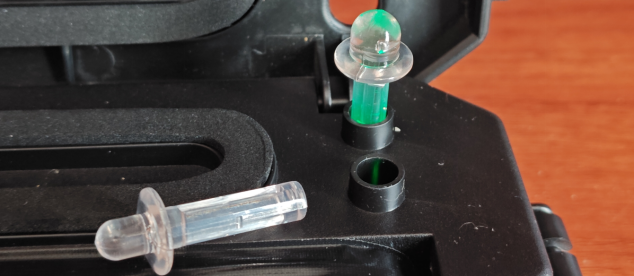

導光柱除了導光還可以用來按鍵，這樣的用法真的挺不錯，有創意。

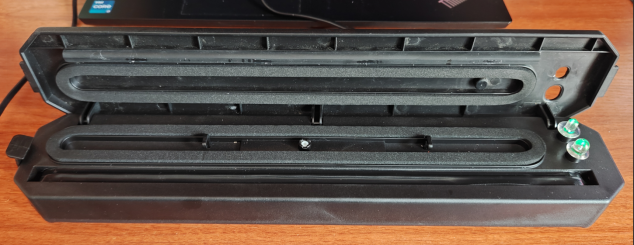

這個地方，所有真空機都是一樣，用來抽氣和加熱封口

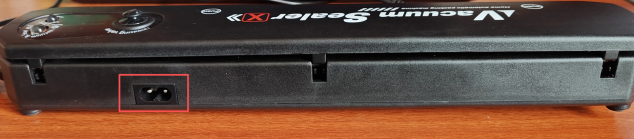

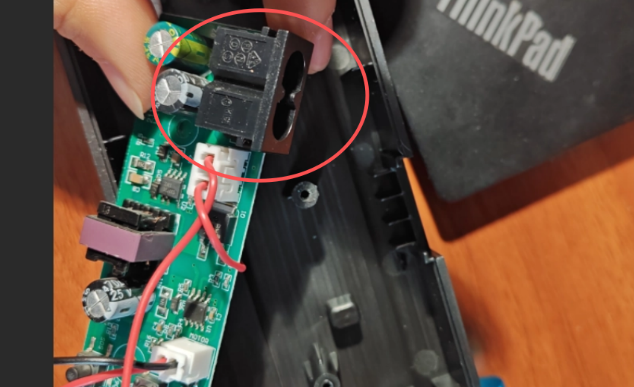

背后可以直接插2芯電源線，這樣的設計比較好，我不太喜歡昨天那一臺還拖著條電源線，不方便，成本還高。

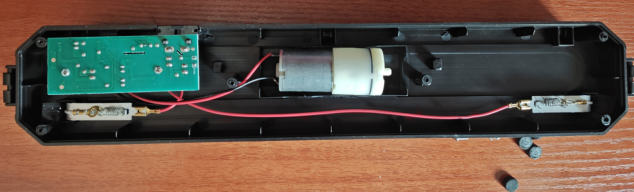

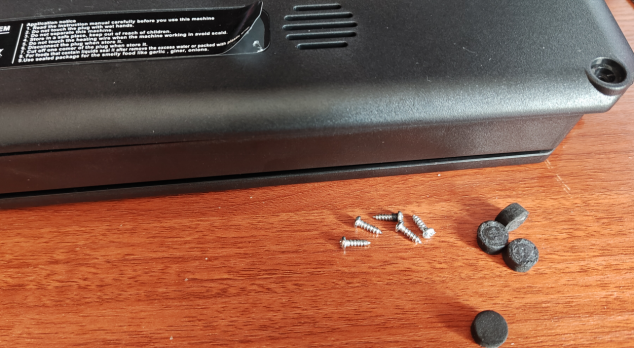

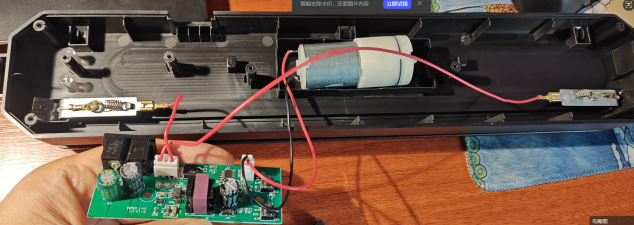

蓋子共6個螺絲，直接拆開，就看到內部，非常簡單，一個PCBA板和一個氣泵
|
|

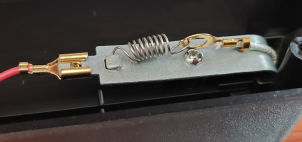

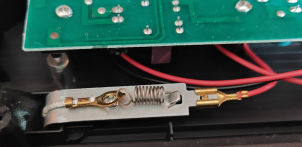

接加熱絲的2極連接方式也都一樣，直接通過電源板輸出的電壓把這一條長的電熱條加熱。

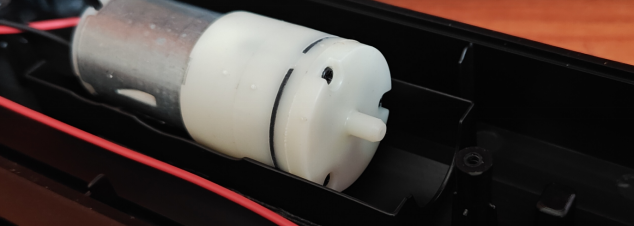

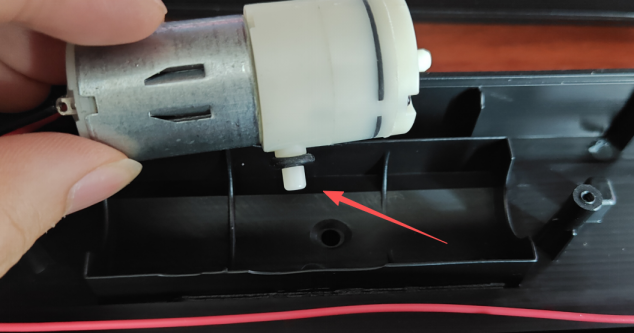

這是氣泵的出氣管，但它沒有套上氣管連接在一個指定孔位，結合低成本與可用的場景作出的決策吧。

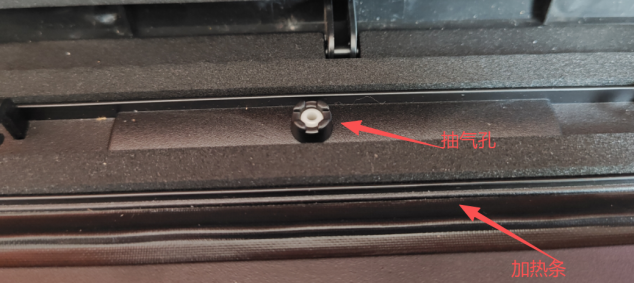

一開始看減感覺有點奇怪，怎么完全沒有連接到抽氣孔呢，原來抽氣孔是在這。

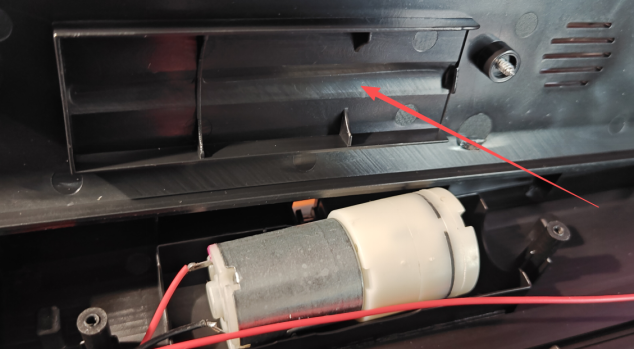

在外殼上還特意有結構設計，就是把這個氣泵緊固住。昨天拆解的那一臺是用了一個結構件來固定，相對更麻煩。

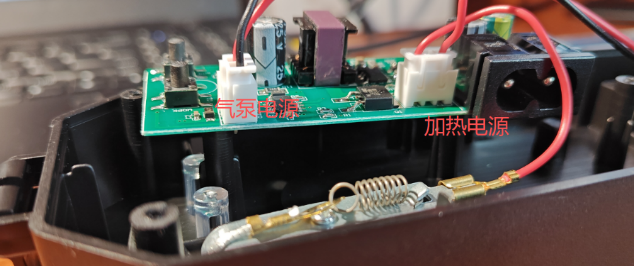

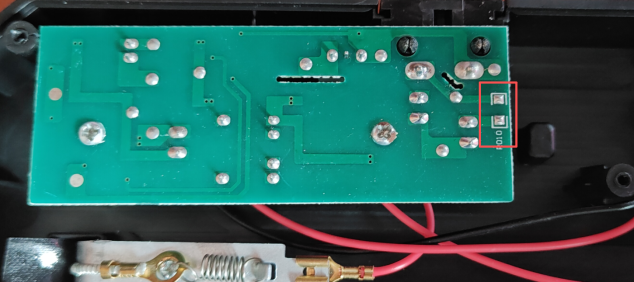

再看看PCBA板，這顯然是一個電源板和控制板的集成板。板背面還有一個貼片封裝，我分析大概率是設計師預留下來測試用，不太可能是用來量產，因為了解工藝路線都清楚，單獨一個貼片電阻放背面從量產工藝來說是明顯有問題。
看看正面，因為它沒有氣壓檢測、同時功率（主要是加熱功率）相對來說小一點，所以電源板小了很多，不過看它標的是90W ,和昨天那臺標110W比，這2個電源板的成本差異明顯也太大了。
把220V電源線插座焊接在PCBA上，這個是非常好的做法，節省空氣，不用焊接線（包括扎線用的線扣和螺絲等）

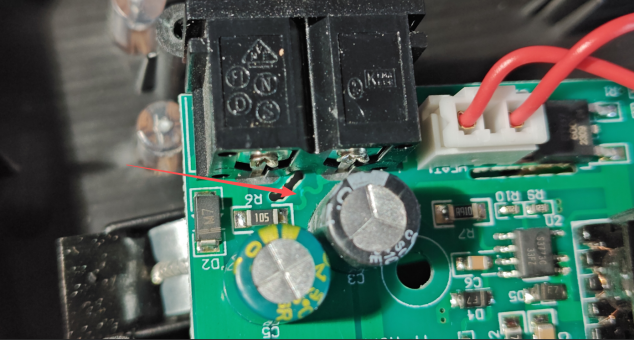

220V電源座輸入這居然搞了一條蛇形線，工程師大概率是想用它當一段簡單的“保險絲”吧?？磥砉こ處熓且粋€非常有經驗的人。

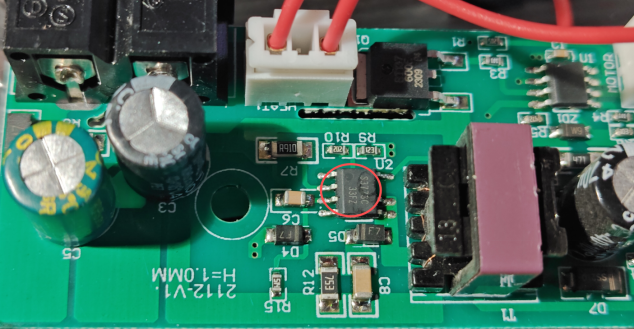

這個3773C 是一款恒壓 (CV)/ 恒流 (CC) 控制的離線式電源管理芯片，采用原邊反饋技術，無需光耦和 TL431 等反饋元件，大幅簡化電路設計并降低成本。所以可以看到這個ACDC開關電源電路特別的簡單，當然對于這個應用場景是完全夠。

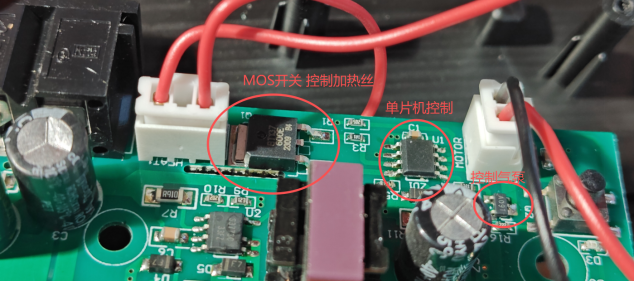

這個單片機通過2個MOS管來控制加熱絲和氣泵工作，因為負載功率不一樣，所以MOS選用也不一樣。

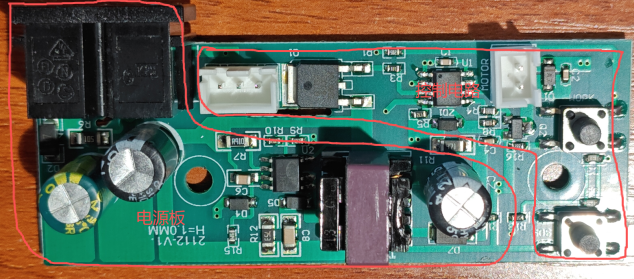

這就是PCBA的電源部分+控制部分結構
今天拆解的這個抽真空機雖然才30多塊錢，但在設計上還真是可圈可點， 也有著明顯的“降本痕跡”和“設計痕跡“，我總結幾個亮點：
1.按鍵開關的設計采用了導光柱巧妙應用。
2.整個機身螺絲非常少，機殼就6個，加電路板2個共8個
3.電源部分和控制部分集成了一個PCB板上
4.交流電源插座直接焊接在了PCBA上，讓結構更簡單
5.甚巧妙用PCB線路來當電源板的保險絲。
6.氣泵的固定在外殼上有進行結構設計，沒有另外加個單獨結構件緊固
7.ACDC的電源電路秉著可用原則，采用非常簡單的電源設計，只提供2路電壓，一路是給電熱絲加工，另一種是給單片機和MOS管供電。
