氣體傳感器在人體健康監測中發揮著關鍵作用，可用于對一氧化碳（CO）、二氧化氮（NO?）以及多種揮發性有機化合物（VOCs）等有害氣體進行早期檢測與持續監測。將氣體傳感器集成至可穿戴健康設備中，有助于實現健康狀態的實時感知與主動管理。然而，現有柔性氣體傳感器的制備工藝復雜，制約了其規模化生產。近年來，具有高度多孔結構和豐富活性位點的激光誘導石墨烯（LIG），開始成為極具潛力的新型氣敏材料。基于LIG的氣體傳感器展現出卓越的通用性，是多種氣體檢測應用的理想選擇，其對氮氧化物（NO?）等一類有害空氣污染物的高靈敏度、高選擇性檢測能力，為空氣質量實時監測、排放控制及環境保護開辟了新的路徑。
據麥姆斯咨詢報道，近期，美國賓夕法尼亞州立大學程寰宇研究團隊在Advanced Science期刊上發表了題為“Recent Advances in Laser-Induced Graphene-Based Gas Sensors: From Sensing Mechanisms to Biomedical Applications”的綜述文章，系統回顧了基于激光誘導石墨烯（LIG）的氣體傳感器技術，剖析了LIG及其納米復合材料的氣敏機制，著重強調了無線及獨立式氣敏平臺在可穿戴傳感器中的應用潛力，并展望了基于LIG的氣體傳感器未來發展方向，展示了其在革新氣敏技術、應對環境與人體健康挑戰方面的巨大潛力。

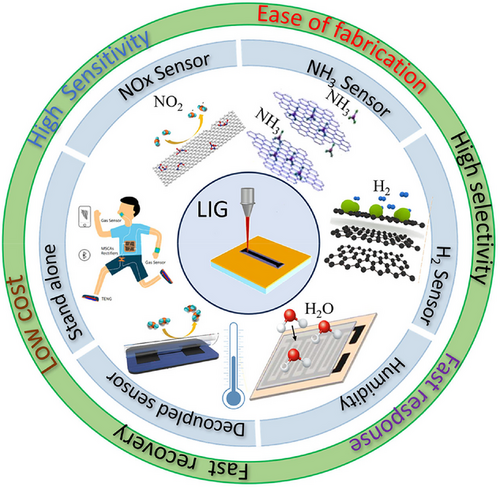

圖1 基于LIG的可穿戴氣體傳感器在人體健康監測中的應用
通用氣體傳感方法
氣體傳感方法依賴多種不同的作用機制，具體取決于傳感材料、信號轉換原理以及敏感層與目標氣體分子之間的相互作用。與傳統氣體傳感機制（例如光學式、電化學式、量熱式、聲表面波式、化學電阻式等）相比，基于LIG的氣體傳感器在室溫工作能力、機械柔性以及可調控的表面化學特性等方面展現出獨特優勢，能夠有效突破傳統氣體傳感技術的多項瓶頸。
（1）基于LIG的氣體傳感機理
基于LIG的氣體傳感行為可通過其能帶調制機制來解釋，包括本征p型LIG、n型摻雜LIG以及基于LIG的p–n異質結結構。

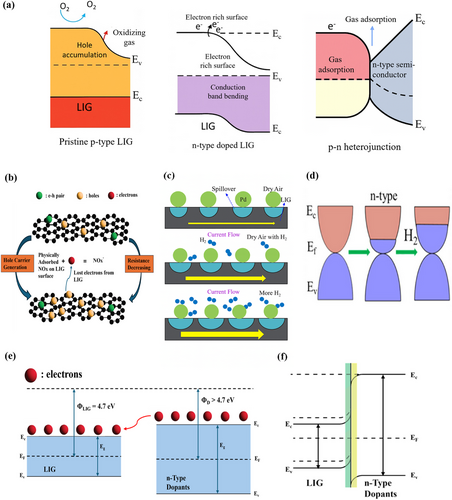

圖2 基于LIG的氣體傳感機制
除化學電阻型氣敏機制外，LIG固有的自熱特性及其衍生的熱電阻行為，還可用于檢測高熱導率氣體（例如煙道氣中的N?和CO?）。這種熱電阻型機制為氣體檢測提供了一種替代路徑，將LIG的應用范圍從單純的吸附驅動型化學電阻傳感拓展至更廣泛的領域。
（2）LIG的結構與物理化學性能表征
在理解和優化氣體傳感應用的多孔LIG性能方面，表征起著至關重要的作用，它還提供了有關其結構、形態和性能的重要見解。

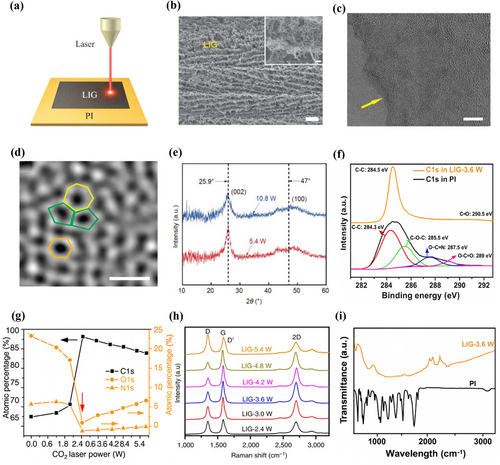

圖3 LIG的結構與性能特征
（3）基于LIG的NO?氣體傳感器的性能
氣體傳感技術在環境與人體健康監測及保護中發揮著關鍵作用。通過準確檢測并量化空氣中的污染物、有害物質等各類氣體，氣體傳感器可為空氣質量評估、環境法規合規性檢測以及人體有害暴露防護提供寶貴數據支撐。由于NO?對人體健康和生態環境均具有顯著危害性，對其進行可靠的實時監測與早期預警具有重要意義。三維多孔LIG卓越的物理化學特性，使其成為NO?氣體傳感的理想候選材料。

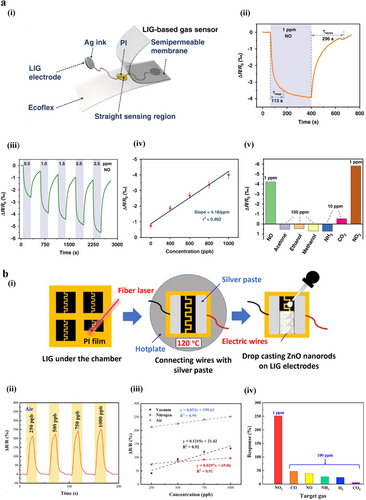

圖4 基于LIG的NO?氣體傳感器
（4）其它基于LIG的氣體傳感器
通過調控基于LIG的氣體傳感器的表面特性，不僅可實現對NO?的高效檢測，還在氨氣（NH?）、揮發性有機化合物、濕度、氫氣（H?）等多種氣體的檢測中展現出巨大應用潛力。

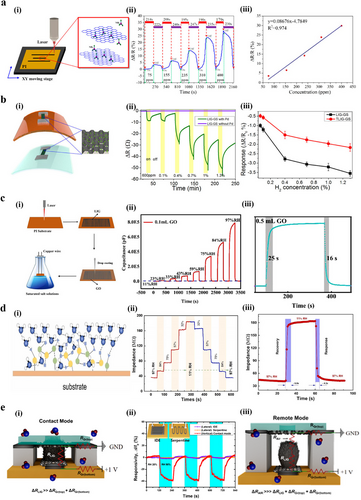

圖5 用于檢測NH?、H?和濕度的基于LIG的氣體傳感器
除靈敏度、檢測限和響應動力學特性外，基于LIG的氣體傳感器的長期運行穩定性，也是其實現實際應用必須重點考量的關鍵因素。為解決這一挑戰，研究人員已提出多種優化策略，包括表面工程、物理隔離（例如引入膜結構）、工作參數調制以及濕度補償?shù)确椒ā＿@些策略有助于在提升靈敏度的同時顯著增強傳感器的長期穩定性。
（5）氣體傳感器中的膜結構策略
呼出氣體中較高的相對濕度給氣體檢測帶來了顯著挑戰，其根本原因在于水分子吸附會嚴重影響敏感層的反應活性，這一影響在親水性LIG中尤為突出。盡管超疏水涂層可賦予傳感器優異的防水性能，但往往會降低氣體滲透性，并引發耐久性問題。相比之下，在LIG敏感區域引入半透性聚二甲基硅氧烷（PDMS）膜，可通過其硅氧烷主鏈（Si-O）為NO?分子提供有效的擴散通道。

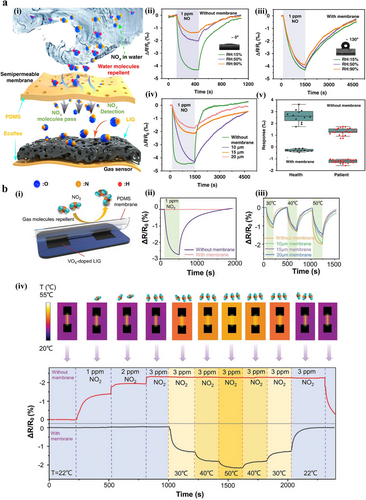

圖6 基于LIG的氣體傳感器的膜結構應用策略
（6）面向遠程應用的下一代獨立式基于LIG的氣體傳感器
基于LIG的氣體傳感器在構建面向環境與人體健康的全方位遠程監測系統方面展現出巨大潛力。無線供能與數據通信技術是該類遠程監測系統的核心支撐，各類無線通信技術可實現設備的無纜線數據交互，具體包括：基于電磁波的藍牙技術、采用網狀網絡架構的ZigBee技術、基于無線電波實現短距離非接觸式信息識別的射頻識別（RFID）技術，以及基于電磁感應原理的近場通信（NFC）技術。

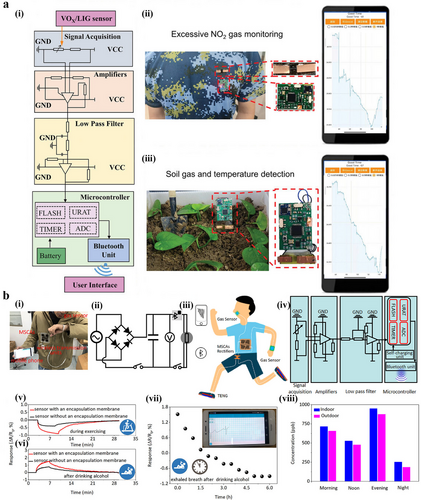

圖7 下一代解耦型氣體傳感器與獨立式氣體傳感器示意圖
結論與未來展望
LIG作為一種高度敏感和選擇性的活性材料，可用于連續氣體監測應用?；贚IG的氣體傳感器具備低成本、可規模化生產、實時監測等優勢，非常適用于公共健康監測設備。然而，基于LIG的氣體傳感器在可植入器件領域的研究仍處于空白階段，而該領域有望為血管舒張、神經遞質以及呼吸系統等生理參數的監測開辟全新應用場景。可植入器件面臨的主要難題之一是需要通過多次手術完成器件的植入與取出。近十年來，瞬態電子器件的概念應運而生，其可通過被動或主動方式隨時間自行降解，從而避免二次手術，為基于LIG的可植入傳感器的發展提供了新的技術路徑。
目前，大多數氣體傳感器僅專注于單一氣體（例如NO?、NH?或H?）的檢測，難以實現類似人體鼻腔的多氣體協同檢測功能。為突破這一局限，可開發“電子鼻（E-nose）”系統：通過傳感器陣列收集不同溫度下多種氣體的響應信號，結合機器學習技術解析傳感器數據，實現多氣體的解卷積識別與濃度量化。

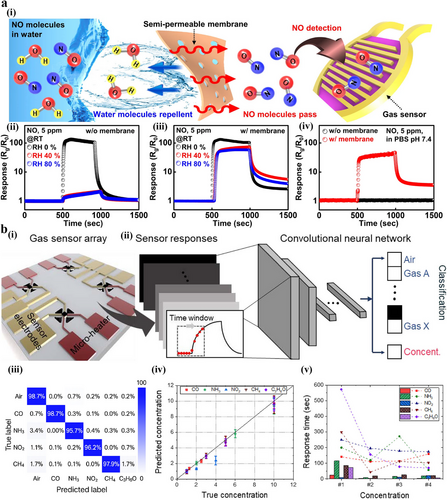

圖8 穩健且智能化氣體傳感的實現策略
要實現真正可部署的無線傳感系統，目前主要有兩大發展策略：（1）將主動無線通信模塊集成到傳統電路中；（2）開發無源或自供電傳感平臺。每種策略都具有獨特優勢和實際應用限制。集成主動無線模塊（例如藍牙、ZigBee）可實現實時、高帶寬數據傳輸，適用于農業、工業安全、環境監測等分布式網絡，但其功耗較高，需優化電源管理與電磁屏蔽。相比之下，NFC、RFID或太陽能輔助平臺等無源無線方案具有超低功耗特性，甚至無需電池，維護成本低，但無源系統也存在固有挑戰，包括傳輸距離短、易受環境干擾，以及天線—傳感器協同設計復雜等挑戰。
綜合來看，LIG在降低制造成本、提升環境穩定性、支持大面積部署以及加速數字化集成等方面具備顯著優勢，未來有望真正打通從實驗室演示到工業級傳感基礎設施之間的鴻溝。
論文信息：
https://doi.org/10.1002/advs.202521138
