FanySkill的“切線/截銅”功能為PCB設計提供了高效的線路調整方案，可截斷走線或鋪銅和恢復走線連接。當需要微調已完成布線的器件位置時，傳統方法直接移動會導致布線混亂，而使用該功能可先精準截斷連接的走線，待器件位置調整完成后，再用“連接布線”功能自動恢復連接，既保持原有布線完整性，又避免重新走線的繁瑣操作。

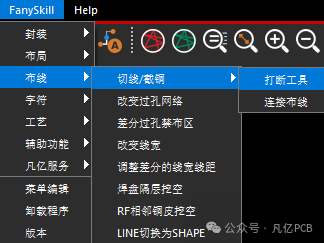

1、例如需要微調已經布線完成的PCB設計中一個元件，在菜單欄中點擊“FanySkill-布線-切線/截銅-打斷工具”選項，如圖1所示，或直接輸入快捷命令“segcut”快速調用截斷功能。
圖1 截斷走線、鋪銅命令
2、在“Options”面板，顯示截斷參數，可使用默認參數直接進行截斷，也可以對切割角度和切割寬度進行設置，例如設置切割角度45度，切割寬度20mil，如圖2所示。
圖2 “Options”面板

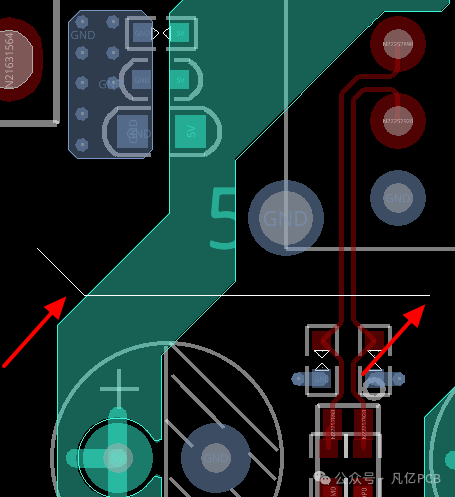

3、在需要截斷的線、鋪銅旁邊，選擇切割線的起點和終點，如圖3所示，即可完成對線、鋪銅的截斷，如圖4所示。

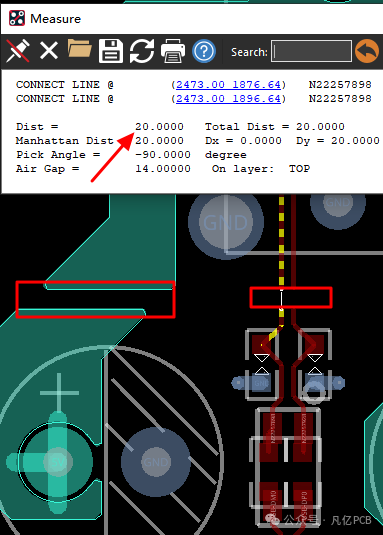

圖4 完成截斷
4、若需恢復之前截斷的走線連接，需先通過工具欄快捷圖標顯示飛線，如圖所示，然后在菜單欄中選擇"FanySkill-布線-切線/截銅-鏈接布線"選項，如圖6所示，框選需要重新連接的飛線區域，即可自動恢復被切斷的走線，如圖7所示。需要注意的是，此功能僅適用于布線恢復，無法修復被切斷的鋪銅連接。
圖5 顯示飛線

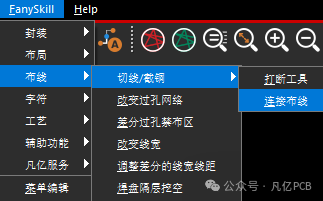

圖6 打開“連接布線”功能

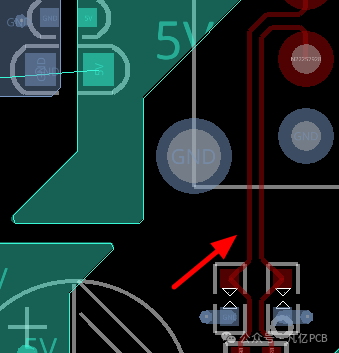

圖7 恢復布線
