根據SSD1306的時序圖，在SCLK信號為地電平的時候，改變MOSI的電平狀態，輸出完數據后將其拉高，延時一段時間后進行拉低SCLK，如此循環8次便可將一字節的數據傳輸出去。

列表6：OLED模擬SPI發送函數

左右滑動查看完整內容

/*** @brief 模擬 SPI 發送數據函數* @param data: 待發送數據* @retval 無*/voidSPI_WriteByte(unsignedchar data){unsignedchar i = 0;unsignedchar temp = 0;for(i=0; i<8; i++){temp = ((data&0x80)==0x80)? 1:0;data = data<<1;SPI_SCK_LOW();if(temp){SPI_MOSI_HIGH();}else{SPI_MOSI_LOW();}R_BSP_SoftwareDelay(1u, BSP_DELAY_UNITS_MICROSECONDS);SPI_SCK_HIGH();R_BSP_SoftwareDelay(1u, BSP_DELAY_UNITS_MICROSECONDS);}SPI_SCK_HIGH();}

同樣的，模擬的OLED發送指令/數據函數與OLED發送指令數據函數類似，如下

列表7:OLED發送命令/數據函數

左右滑動查看完整內容

voidOLED_WrCmd(unsigned charcmd)//寫命令{SPI_DC_LOW();SPI_WriteByte(cmd);}voidOLED_WrDat(unsigned chardat)//寫數據{SPI_DC_HIGH();SPI_WriteByte(dat);}

OLED的初始化，啟明4M2開發板與啟明6M5/2L1類似。

列表8:OLED初始化

左右滑動查看完整內容

voidOLED_Init(void){SPI_CS_HIGH();SPI_SCK_HIGH();R_BSP_SoftwareDelay(100u,BSP_DELAY_UNITS_MICROSECONDS);SPI_CS_LOW();//拉高CS后拉低CS，選中OLEDOLED_WrCmd(0xae);OLED_WrCmd(0xae);//--turnoffoledpanelOLED_WrCmd(0x00);//---setlowcolumnaddressOLED_WrCmd(0x10);//---sethighcolumnaddressOLED_WrCmd(0x40);//--setstartlineaddress SetMappingRAMDisplay?→StartLine(0x00~0x3F)OLED_WrCmd(0x81);//--setcontrastcontrolregisterOLED_WrCmd(0xcf);//SetSEGOutputCurrentBrightness

您可掃描下方二維碼或復制鏈接到瀏覽器查看全部內容。

OLED初始化

https://doc.embedfire.com/mcu/renesas/fsp_ra/zh/latest/index.html

24.4.5

hal_entry函數

在hal_entr 函數中，初始化OLED。

列表9：hal_entry.c

左右滑動查看完整內容

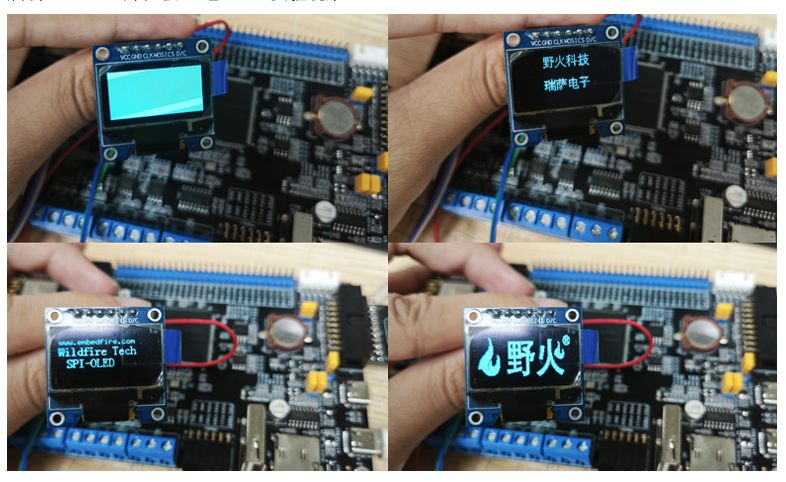

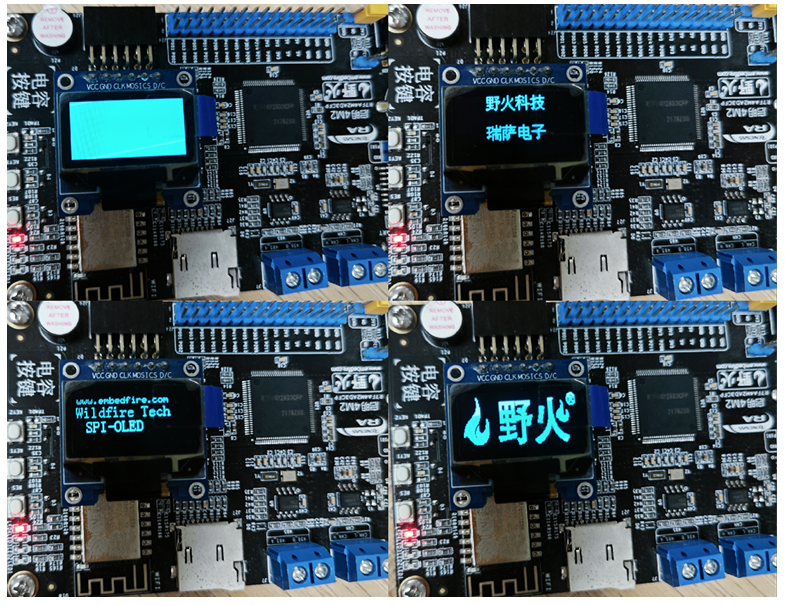

voidhal_entry(void){/* TODO: add your own code here */unsignedchar i;externconstunsignedchar BMP1[];OLED_Init();//初始化while(1){OLED_Fill(0xff);//填充屏幕R_BSP_SoftwareDelay(2u, BSP_DELAY_UNITS_SECONDS);OLED_CLS();//清屏for(i=0; i<8; i++)//通過點陣顯示漢字-- i 表示子表中漢字的位置{OLED_16x16CN(i*16,0,i);OLED_16x16CN(i*16,4,i+8);}R_BSP_SoftwareDelay(2u, BSP_DELAY_UNITS_SECONDS);OLED_CLS();//顯示不同字體大小的英文OLED_6x8Str(0,1,(unsignedchar *)"www.embedfire.com");OLED_8x16Str(0,2,(unsignedchar *)"Wildfire Tech");OLED_8x16Str(10,4,(unsignedchar *)"SPI-OLED");R_BSP_SoftwareDelay(4u, BSP_DELAY_UNITS_SECONDS);OLED_CLS();//顯示圖片OLED_BMP(0,0,128,8,(unsignedchar *)BMP1);R_BSP_SoftwareDelay(4u, BSP_DELAY_UNITS_SECONDS);}#if BSP_TZ_SECURE_BUILD/* Enter non-secure code */R_BSP_NonSecureEnter();#endif}
