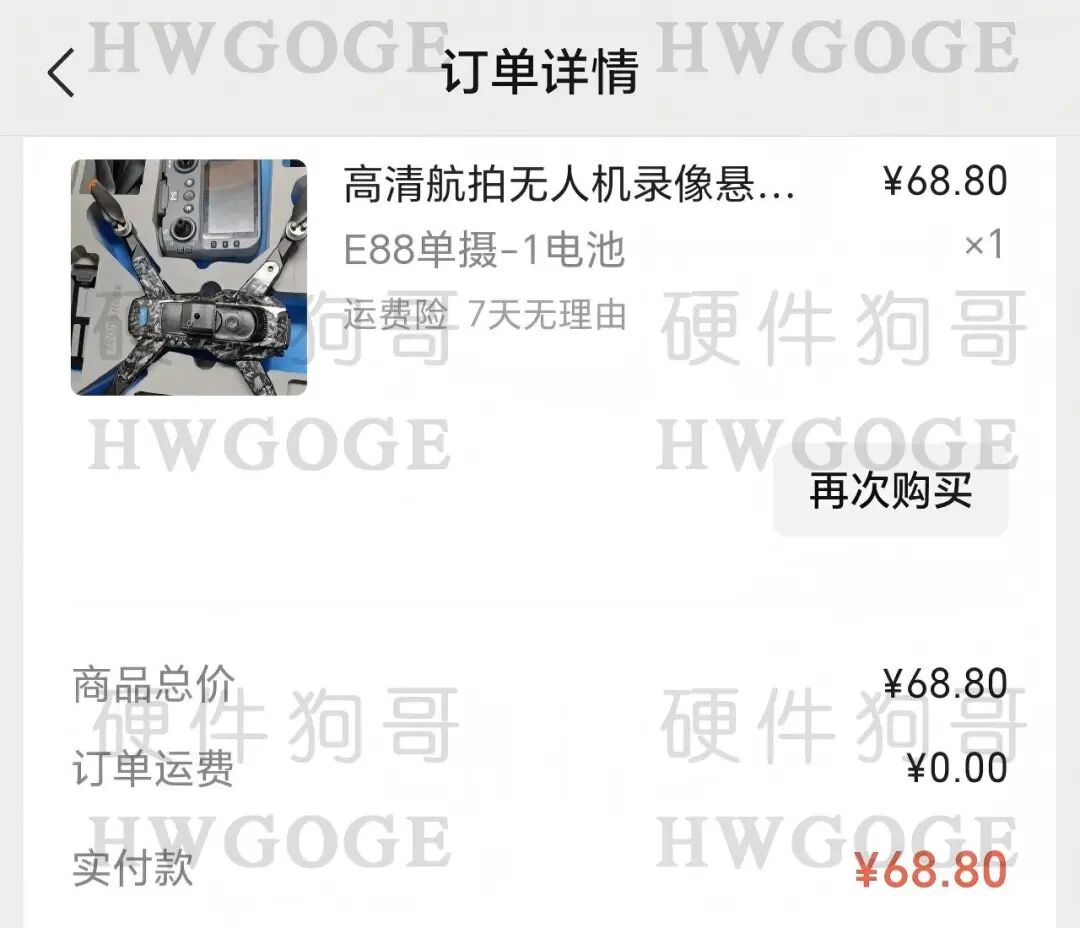

60塊！帶圖傳的4軸飛行器也是被我買到了！

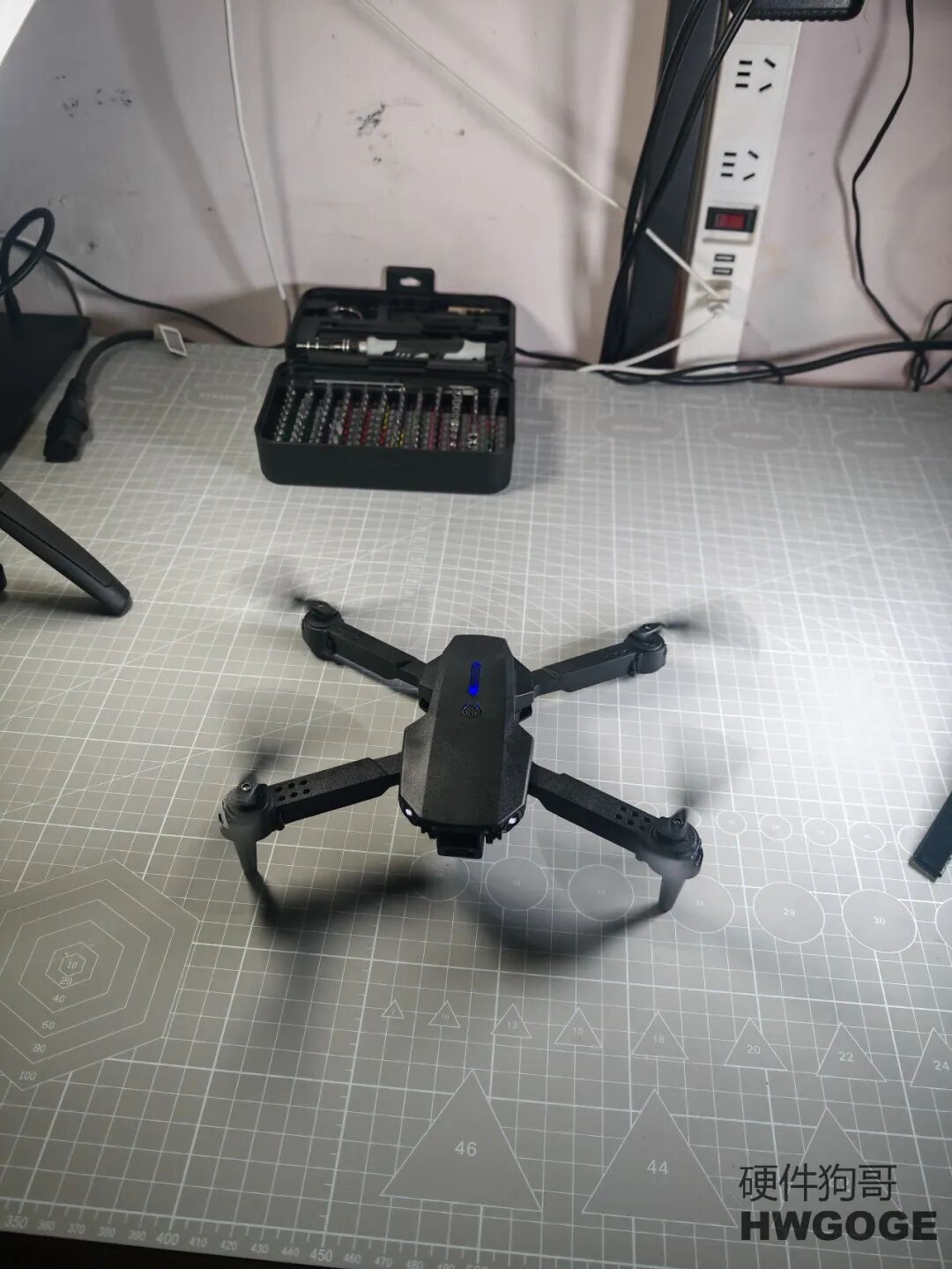

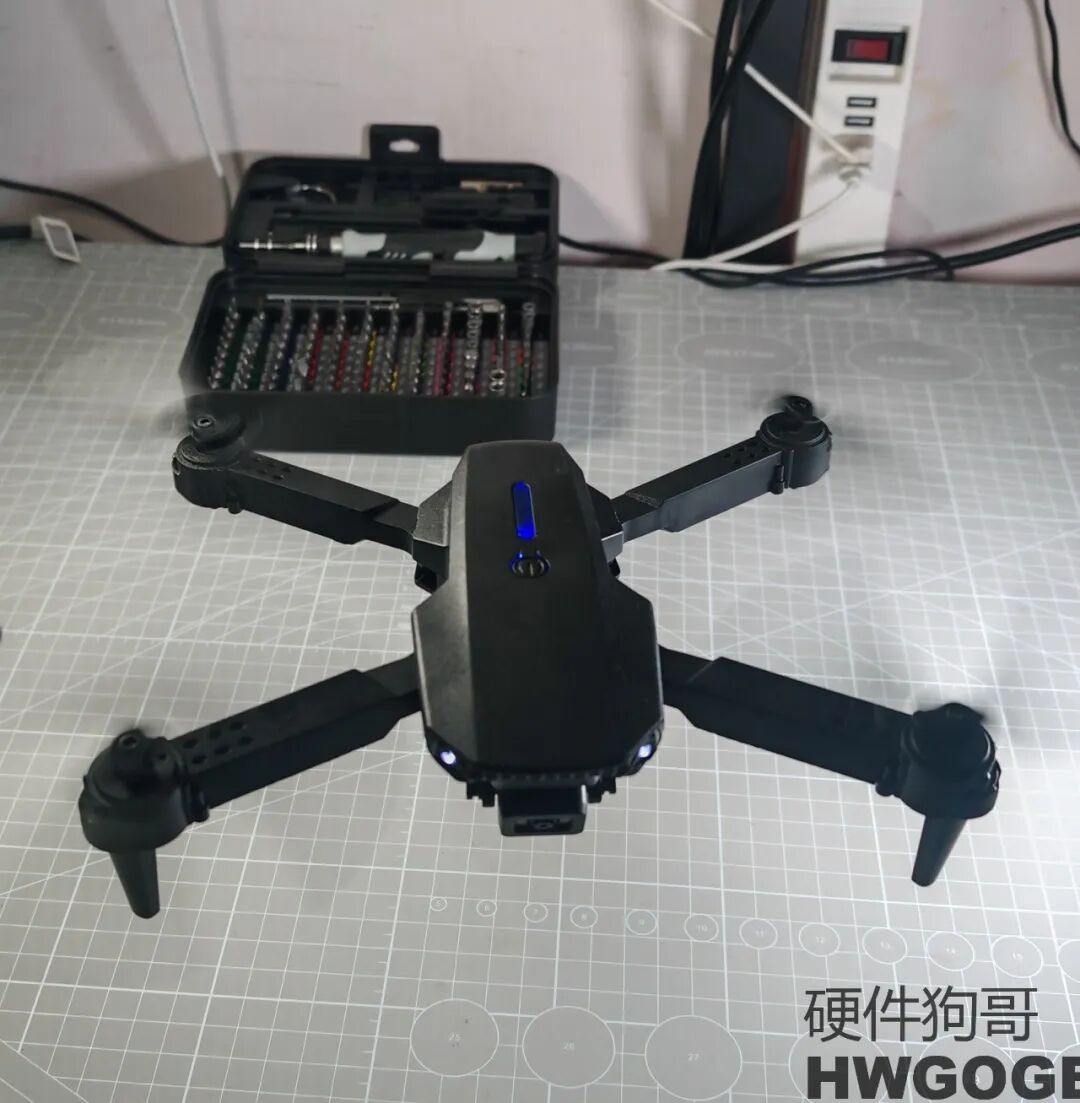

狗哥先來測試一下懸停，怎么說，不是很穩定，前后飄忽差點把狗哥的眼鏡給刮了，但是還是超出了預期了。

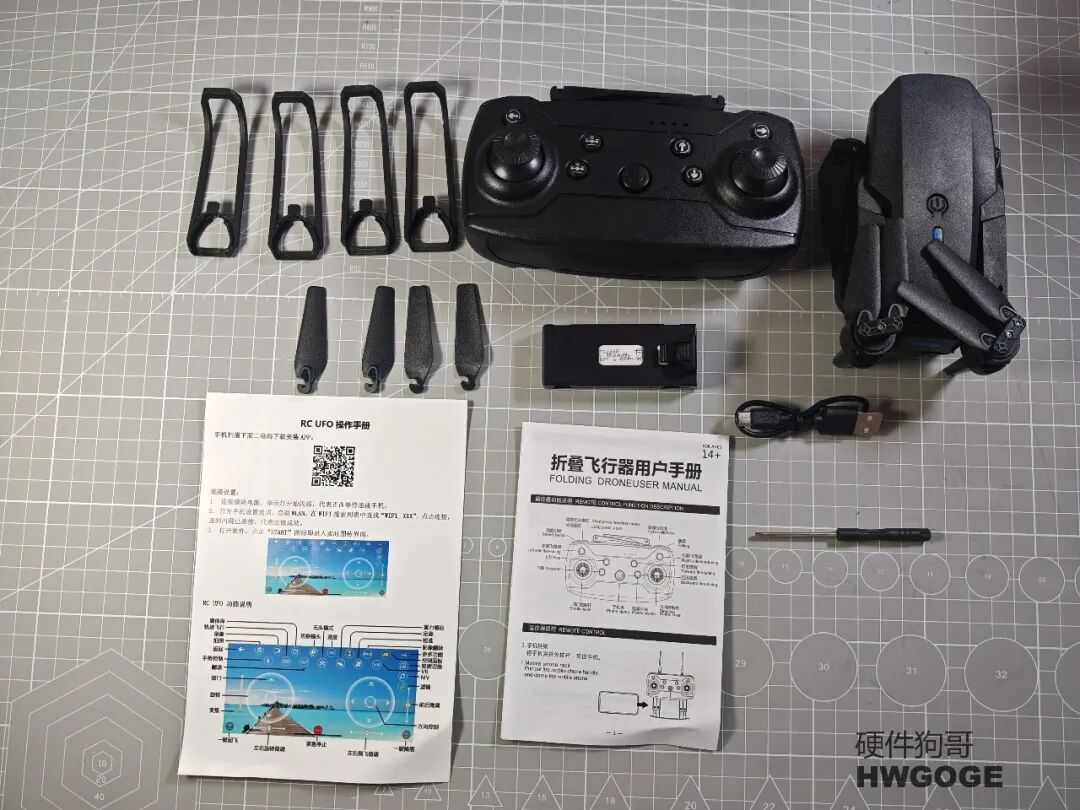

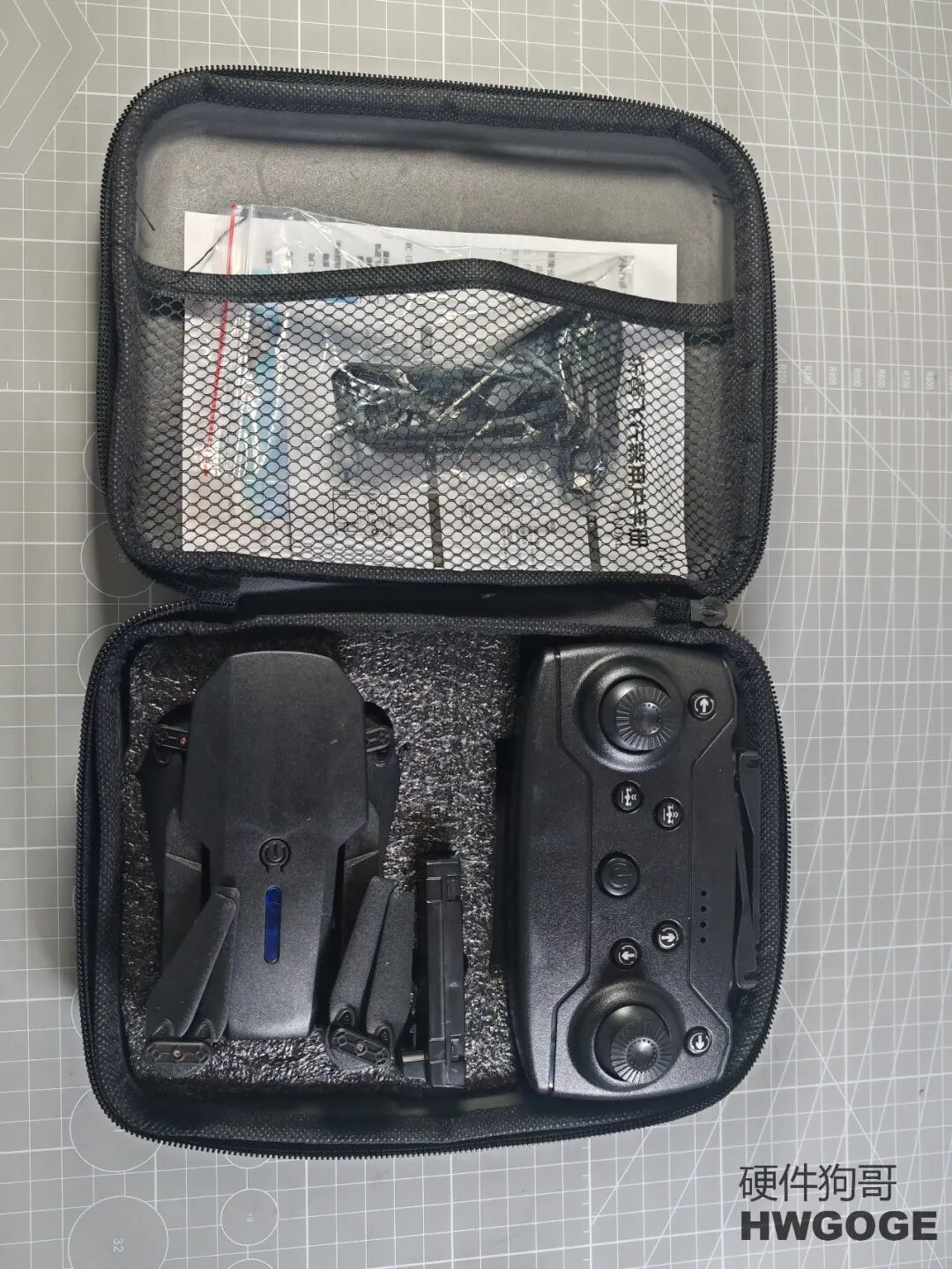

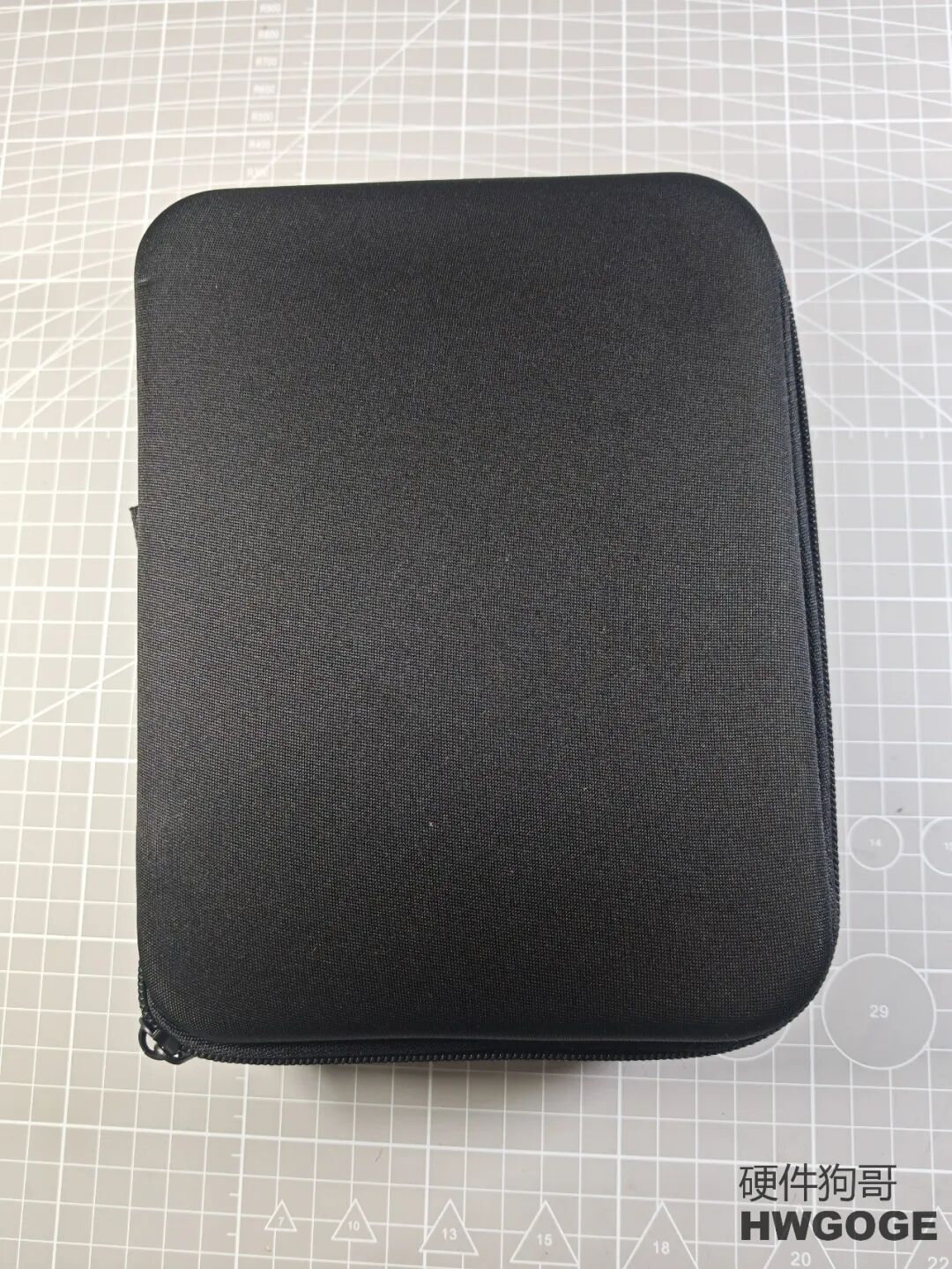

產品是有一個包一起規整的。包里面包含四軸飛行器本身，遙控器本身，螺絲刀x1+數據線x1+電池x1，4個備用旋翼，說明書和圖傳app說明一份。包里面還有一個固定泡棉，用以固定相關產品。

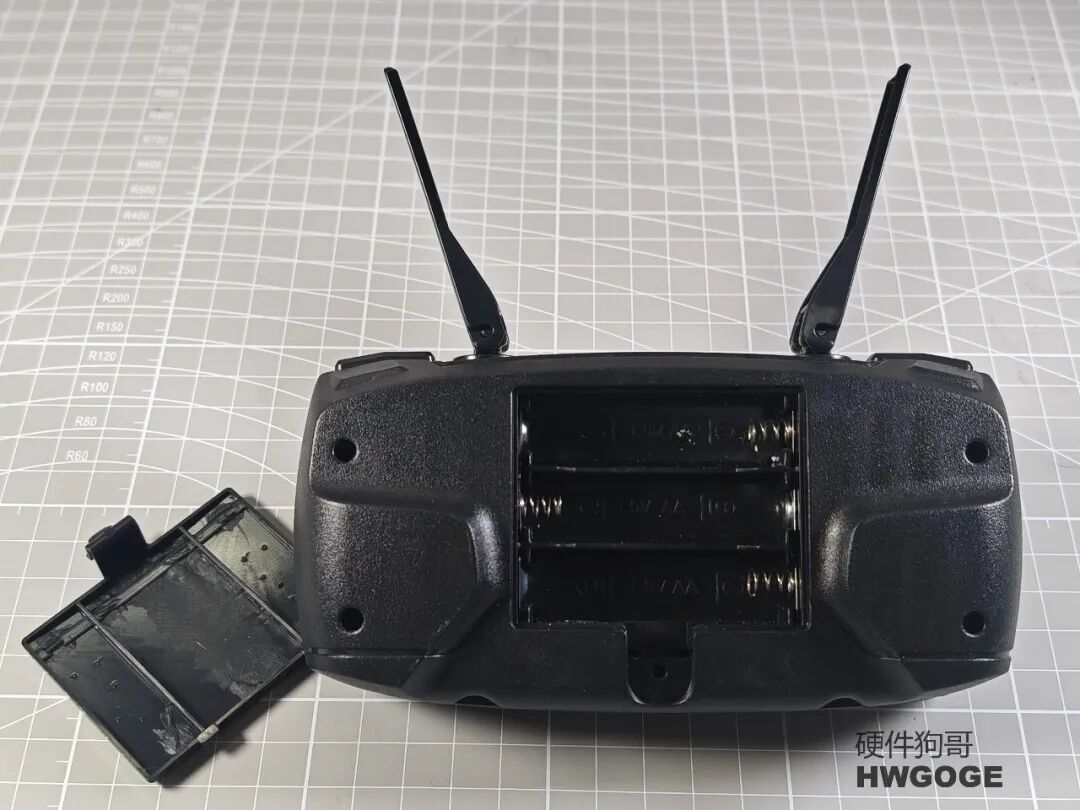

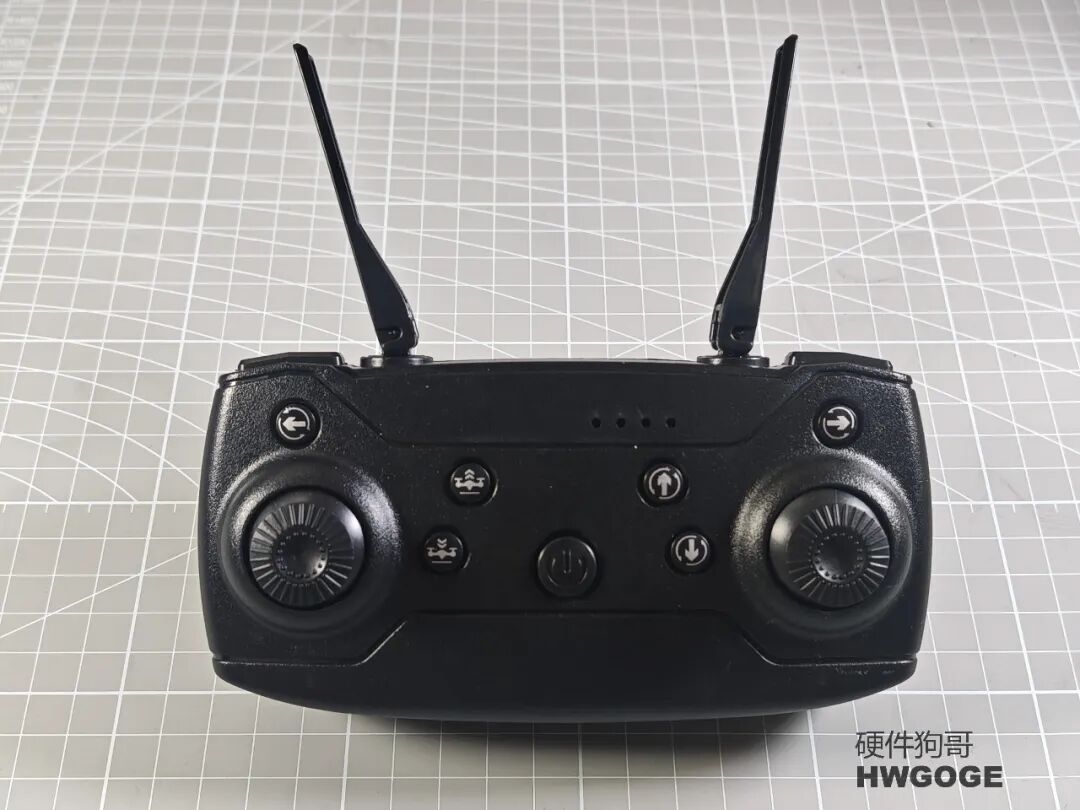

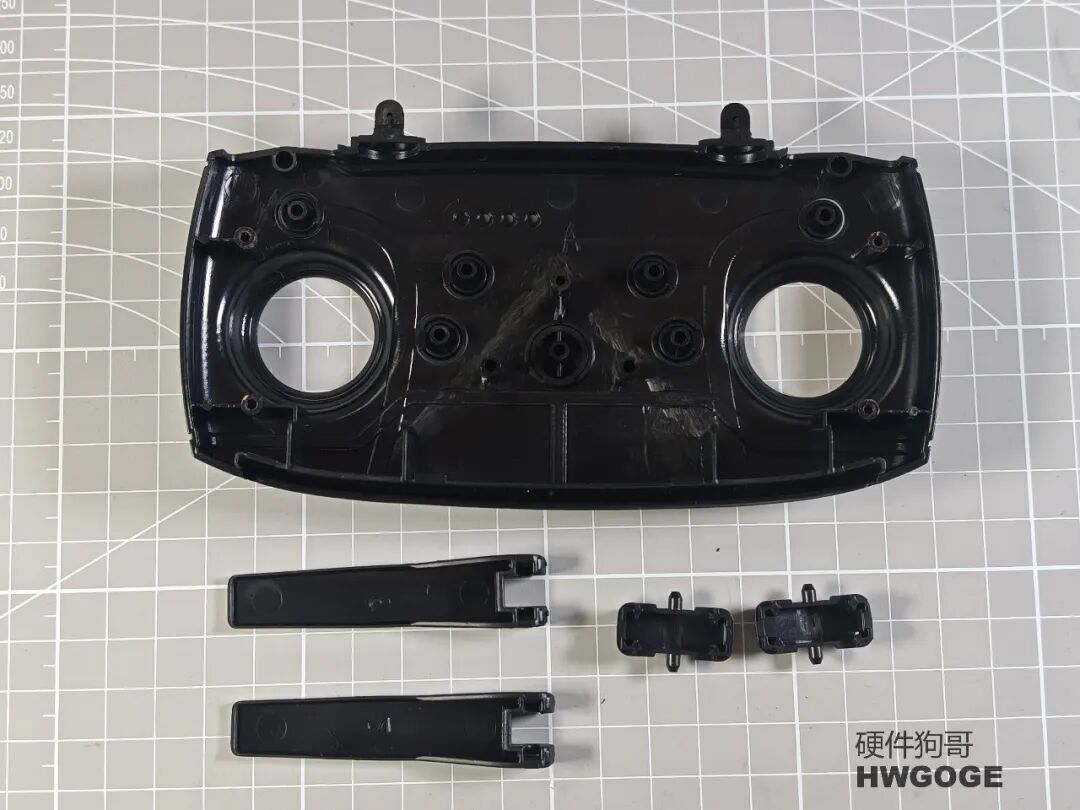

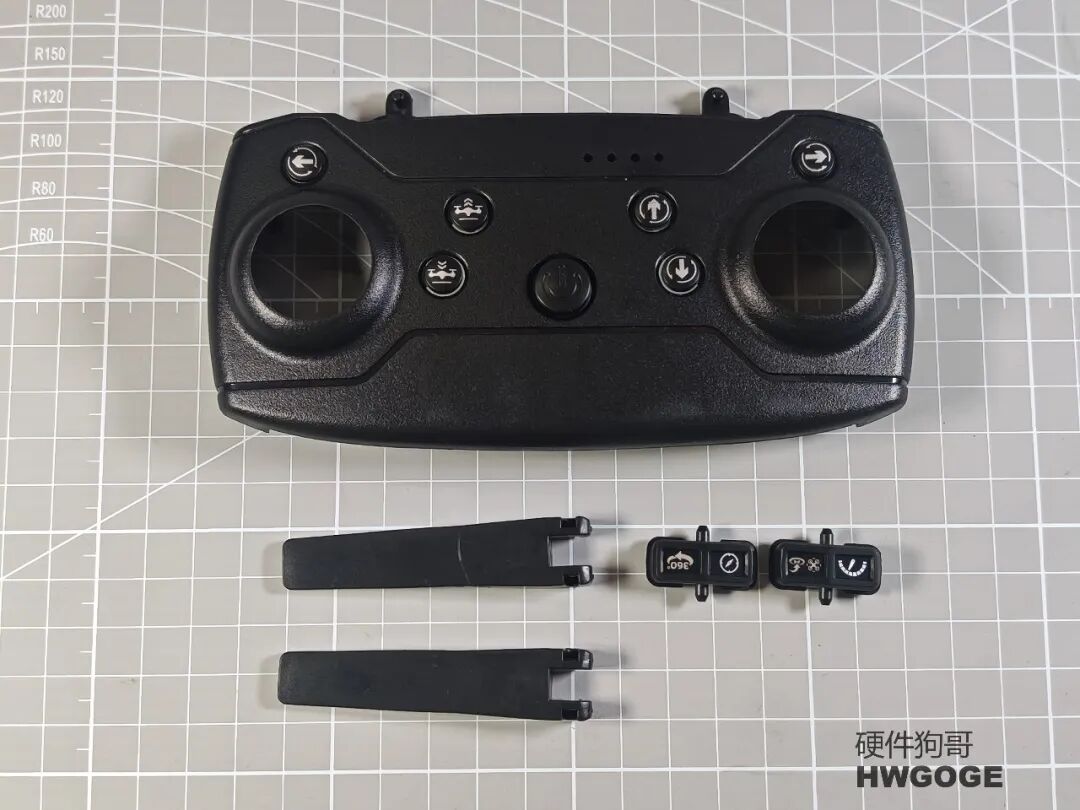

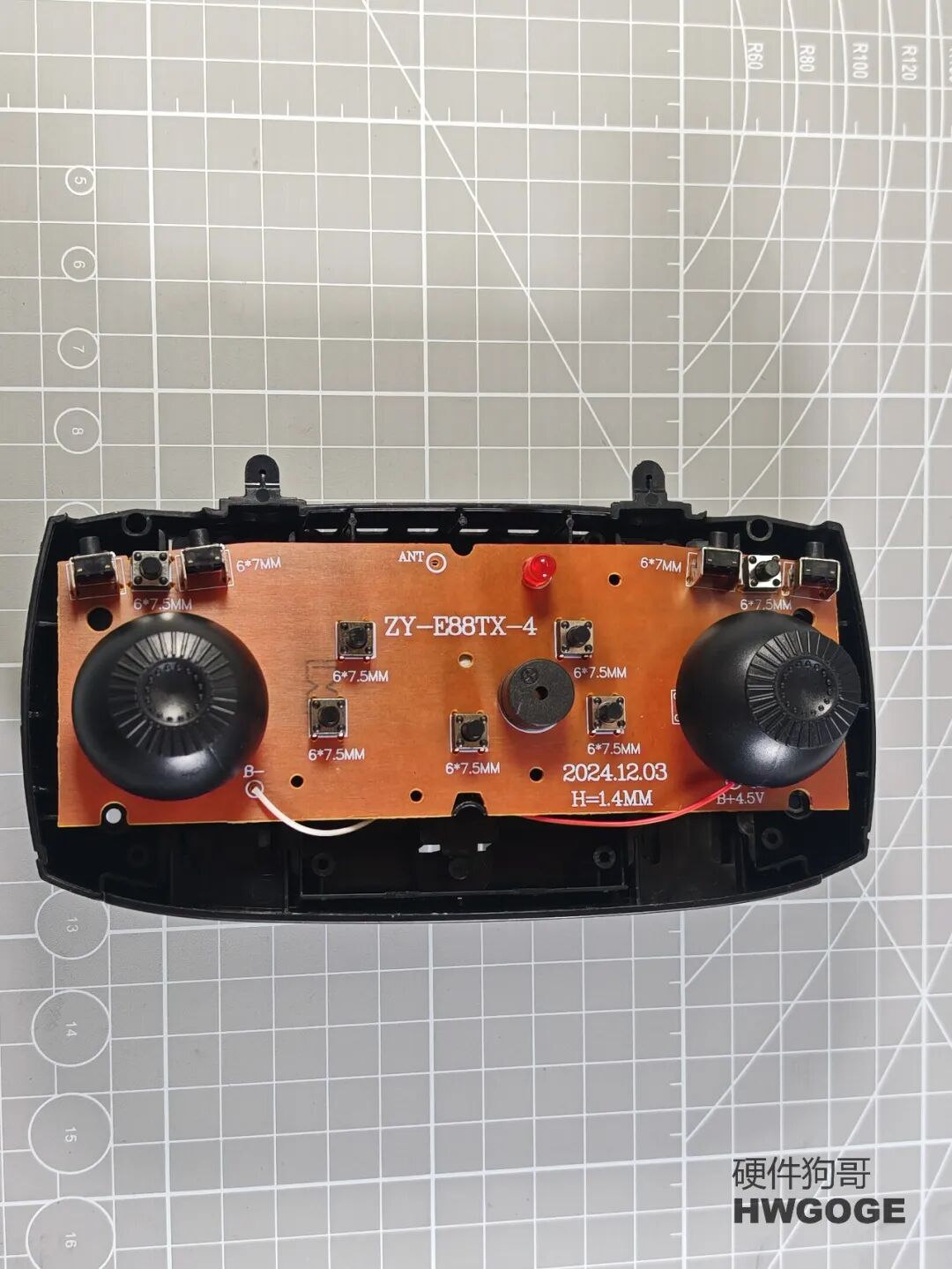

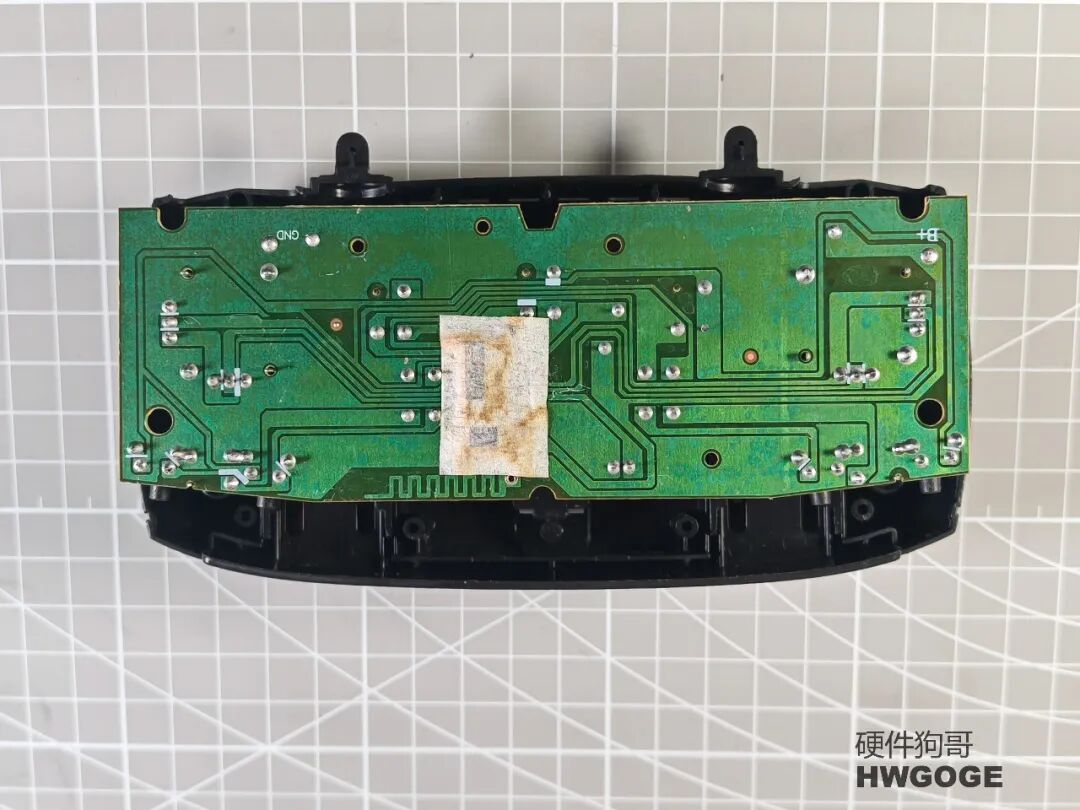

遙控器沒有屏幕，可以看到，整體黑色塑料外殼，有兩個天線，需要安裝兩節5號電池。遙控器上下殼體是通過4個自攻螺絲來固定連接的，打開以后可以看到一個成本控制到極致的控制板，單層板，連蓋油也是只有一面，芯片用一個白色貼紙貼了起來，天線是板載的PCB天線。包含了一些按鍵，蜂鳴器以及LED指示燈。

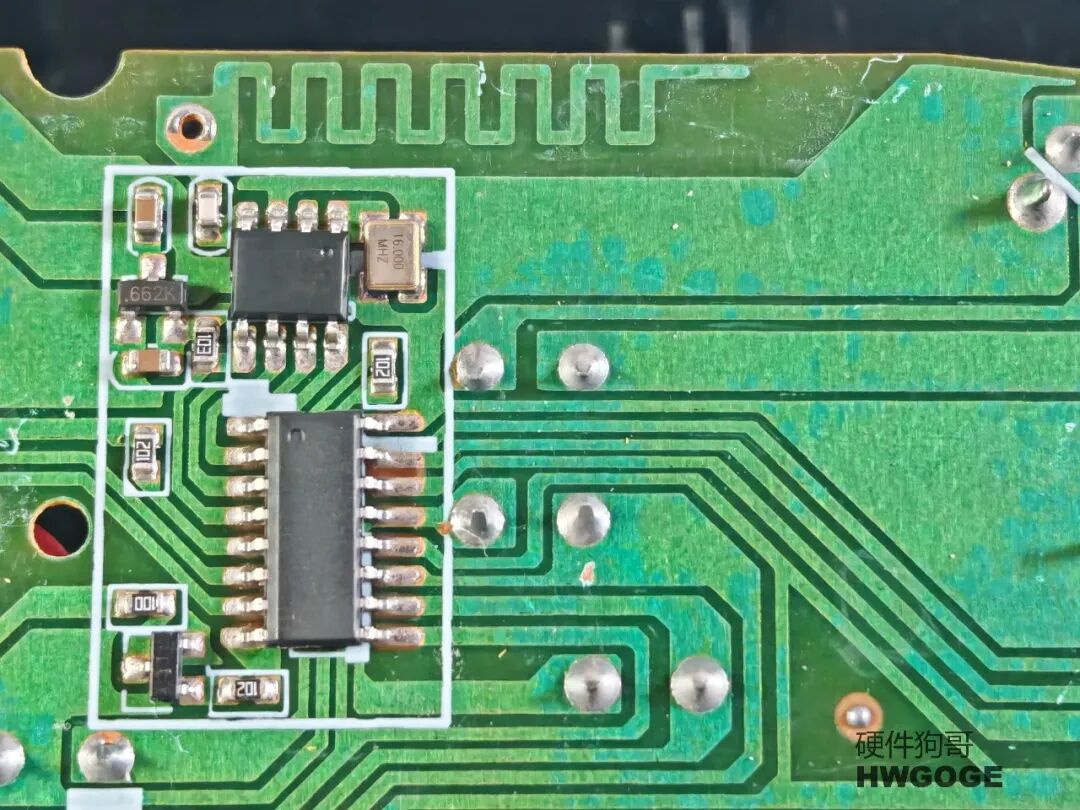

拿掉那張白色貼紙，可以看到一些阻容器件，1個晶振，以及意料之中的白板芯片，這種芯片一般都是OTP的低成本控制器或者是定制的固定邏輯的芯片，狗哥總而言之言而總之就是BOM成本非常恐怖的低。

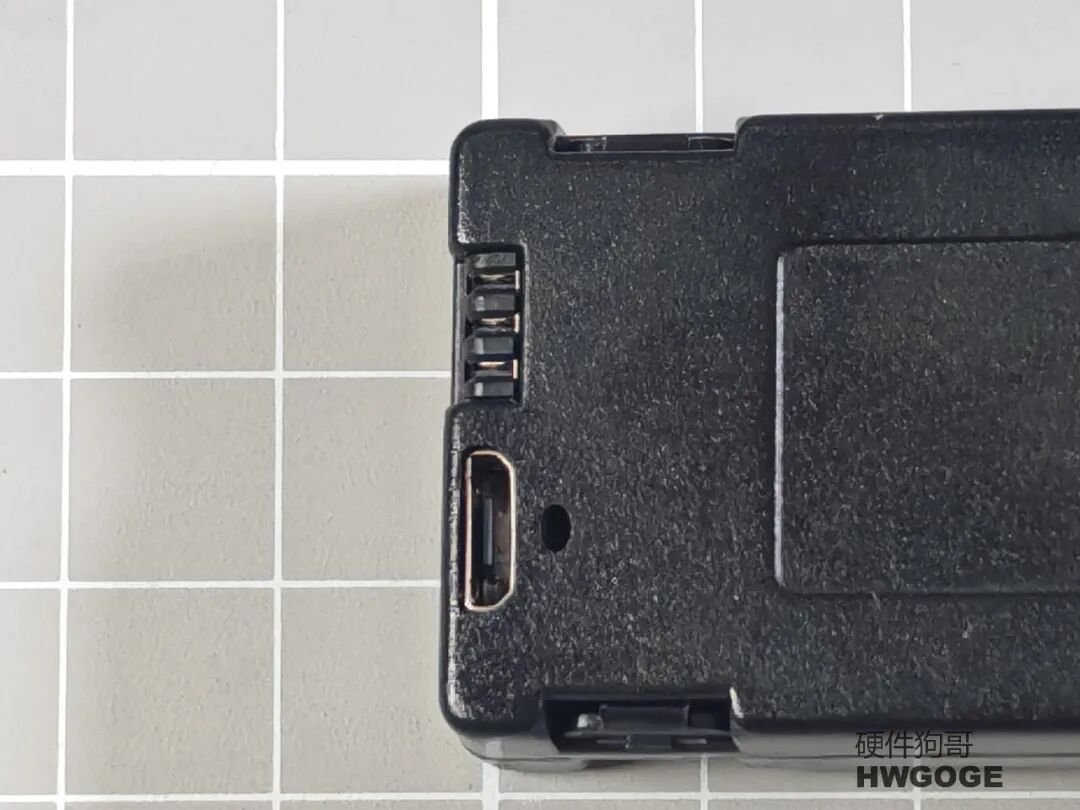

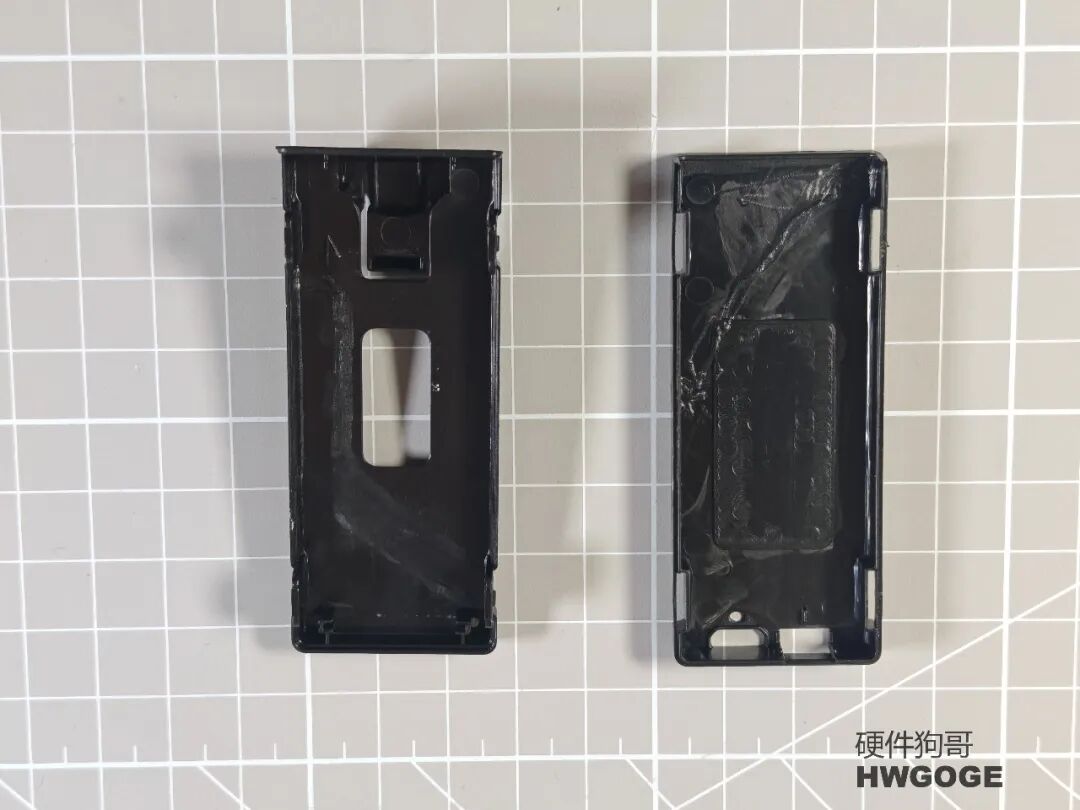

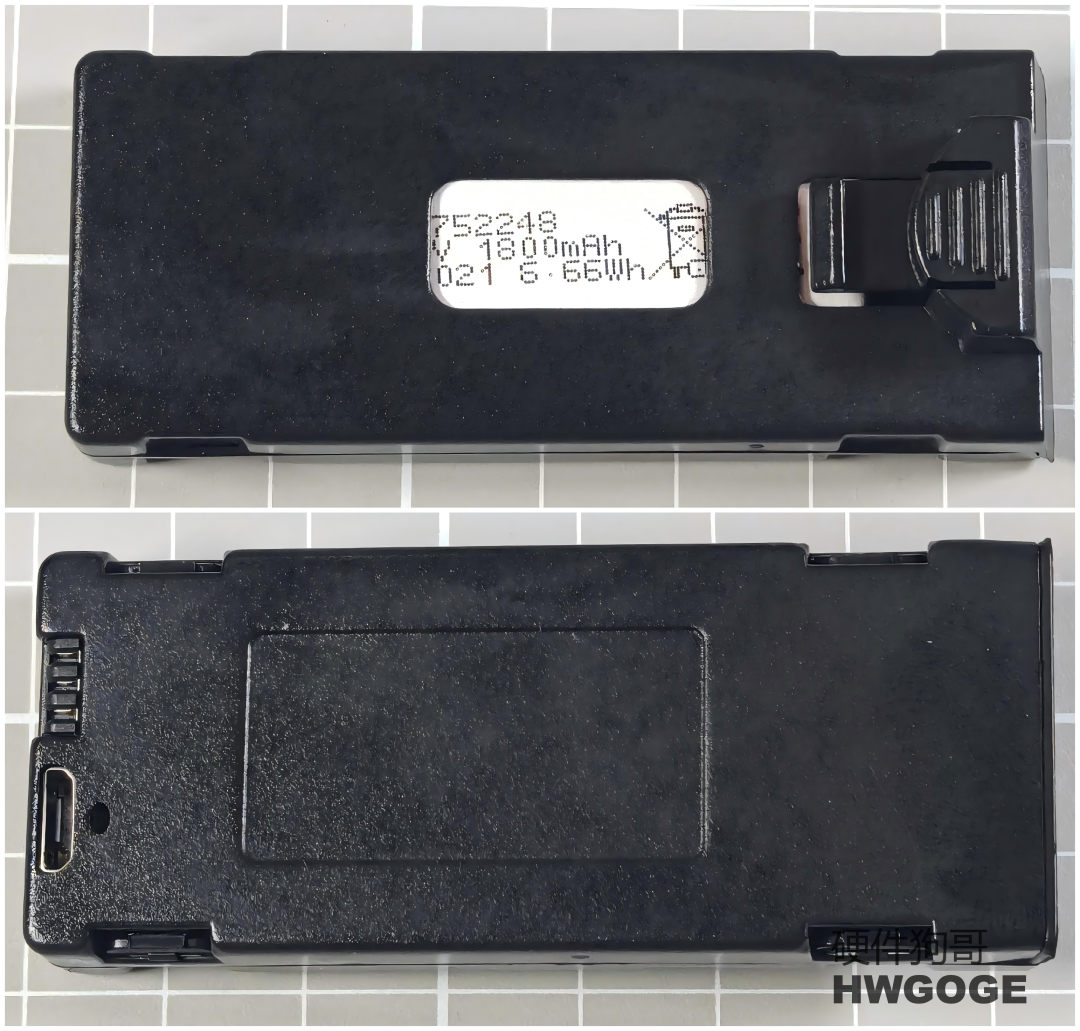

電池也是通過黑色塑料外殼包裹，有一個Micro USB口作為充電口，供電是通過金屬插片。

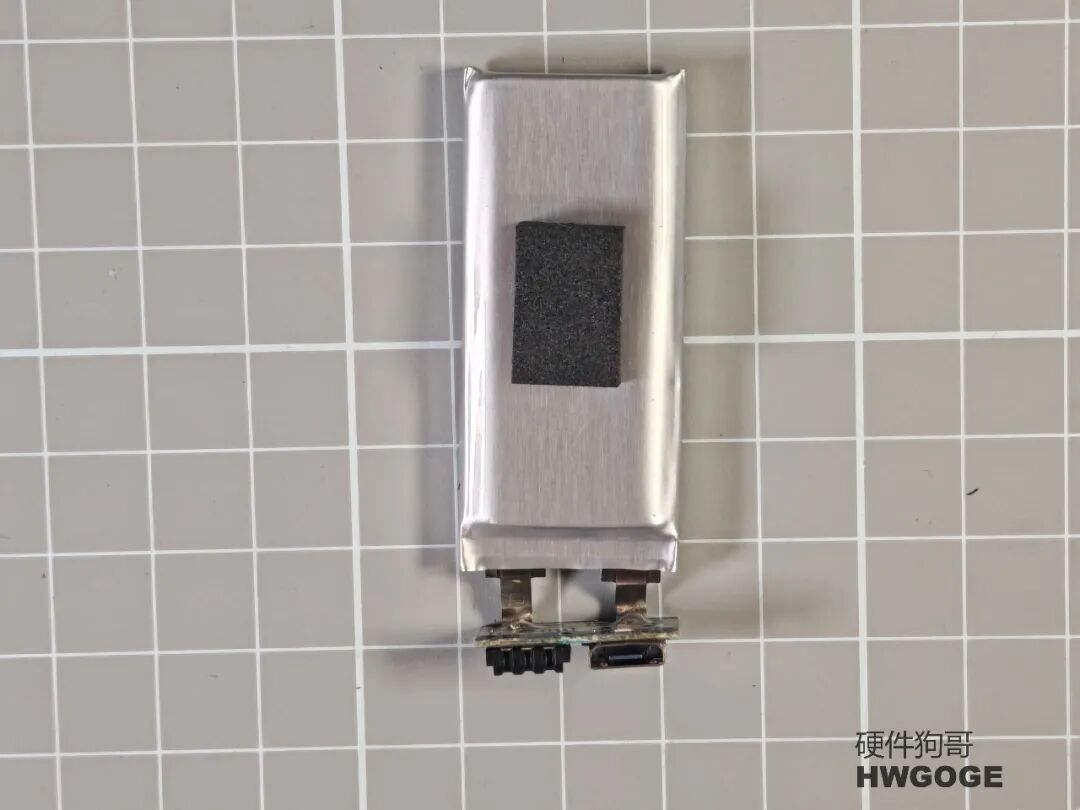

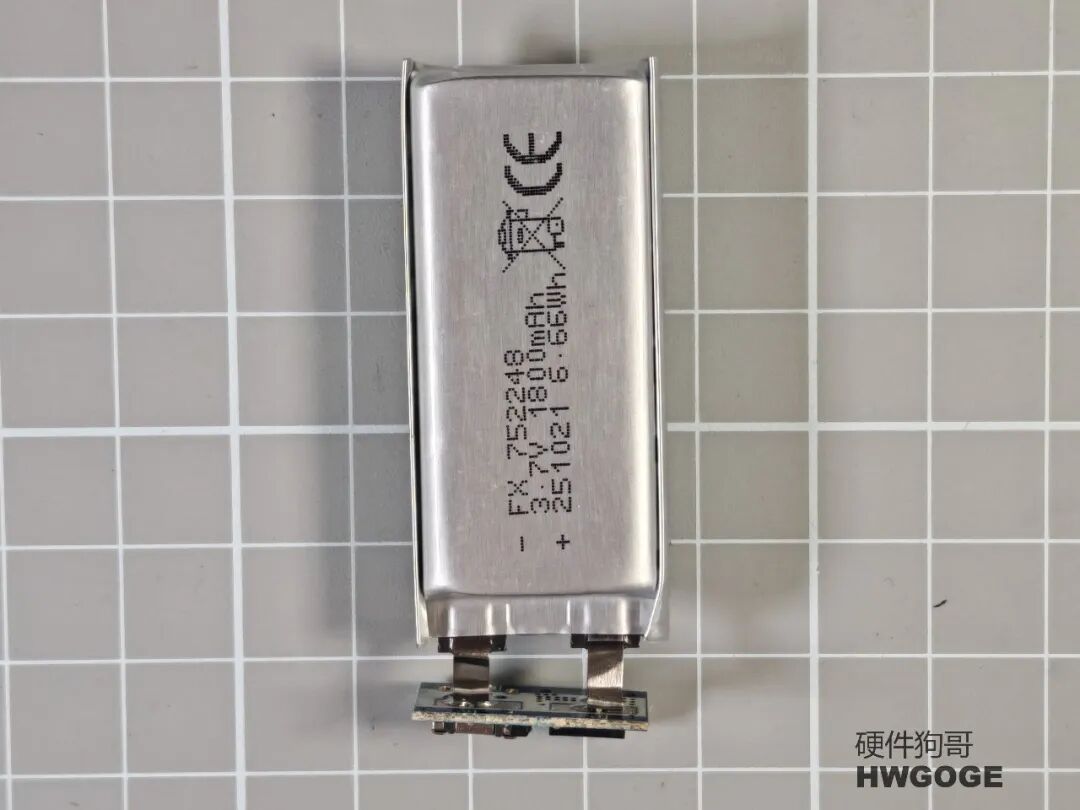

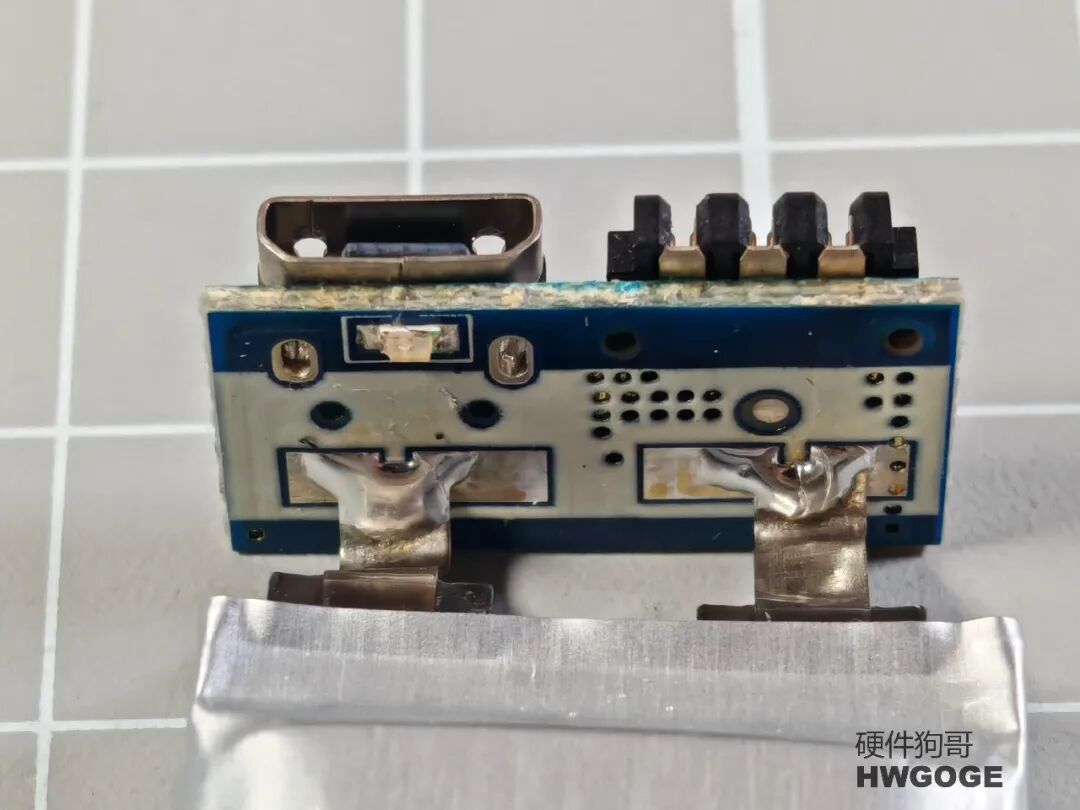

狗哥取出里面的鋁電池，鋁電池本身帶一個充電保護板，絲印上面標注了3.7V 1800mAh。

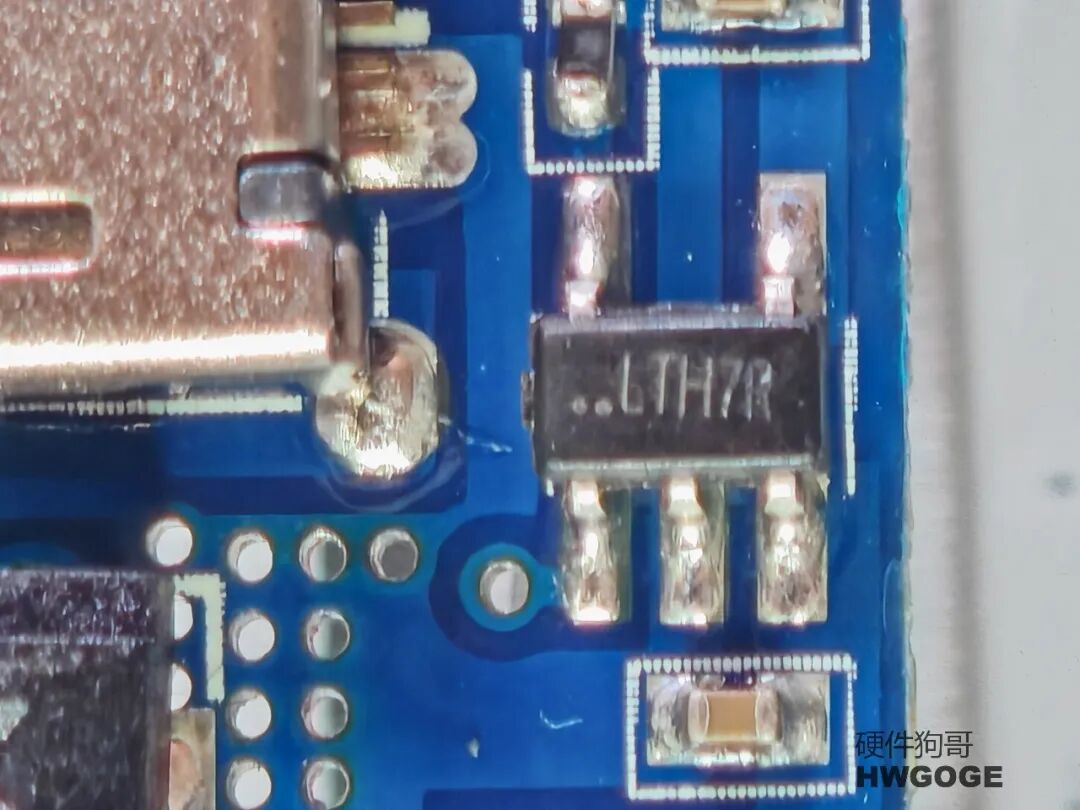

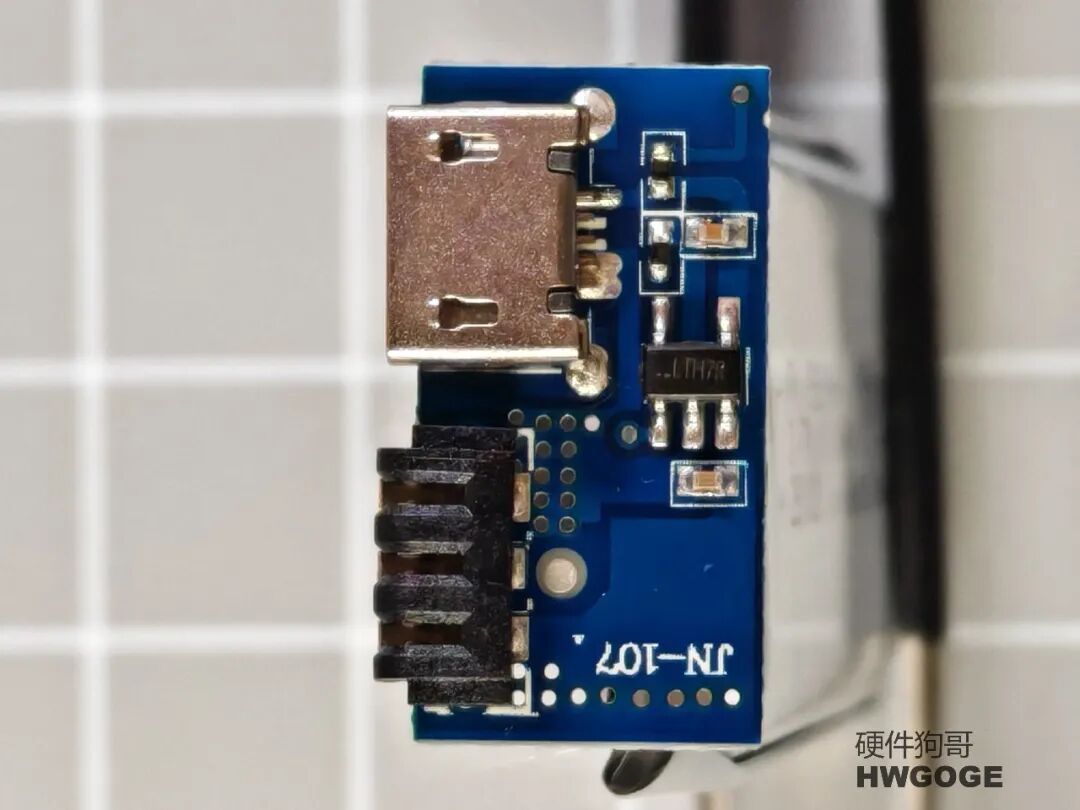

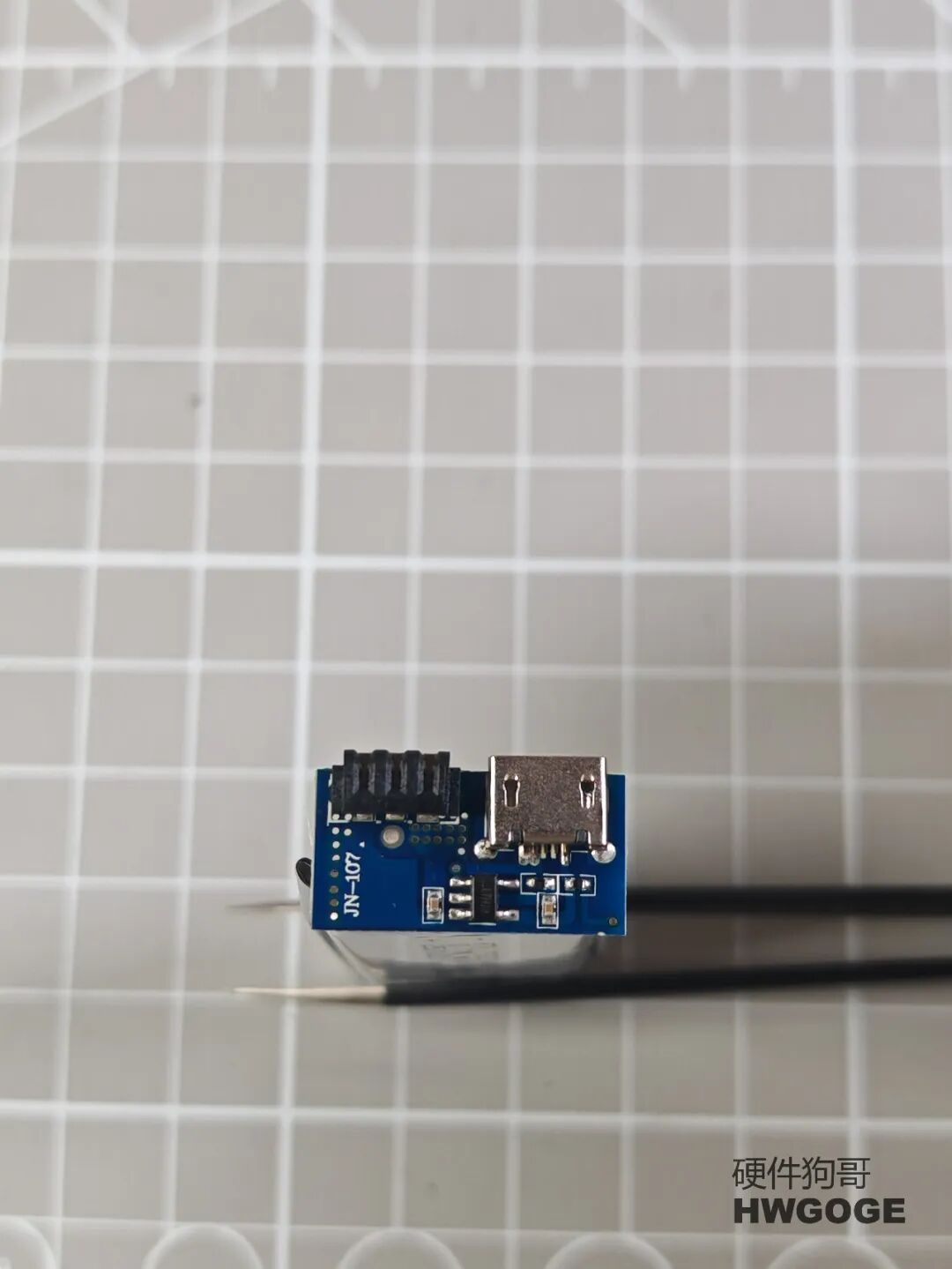

這塊很小的保護板居然不是單面板，狗哥猜想應該是板子面積太小實在是操作空間有限，但是最大的原因應該是要配合結構，電池和充電口在同一面確實安裝不下。看下絲印是LTH7R的這顆是什么芯片？

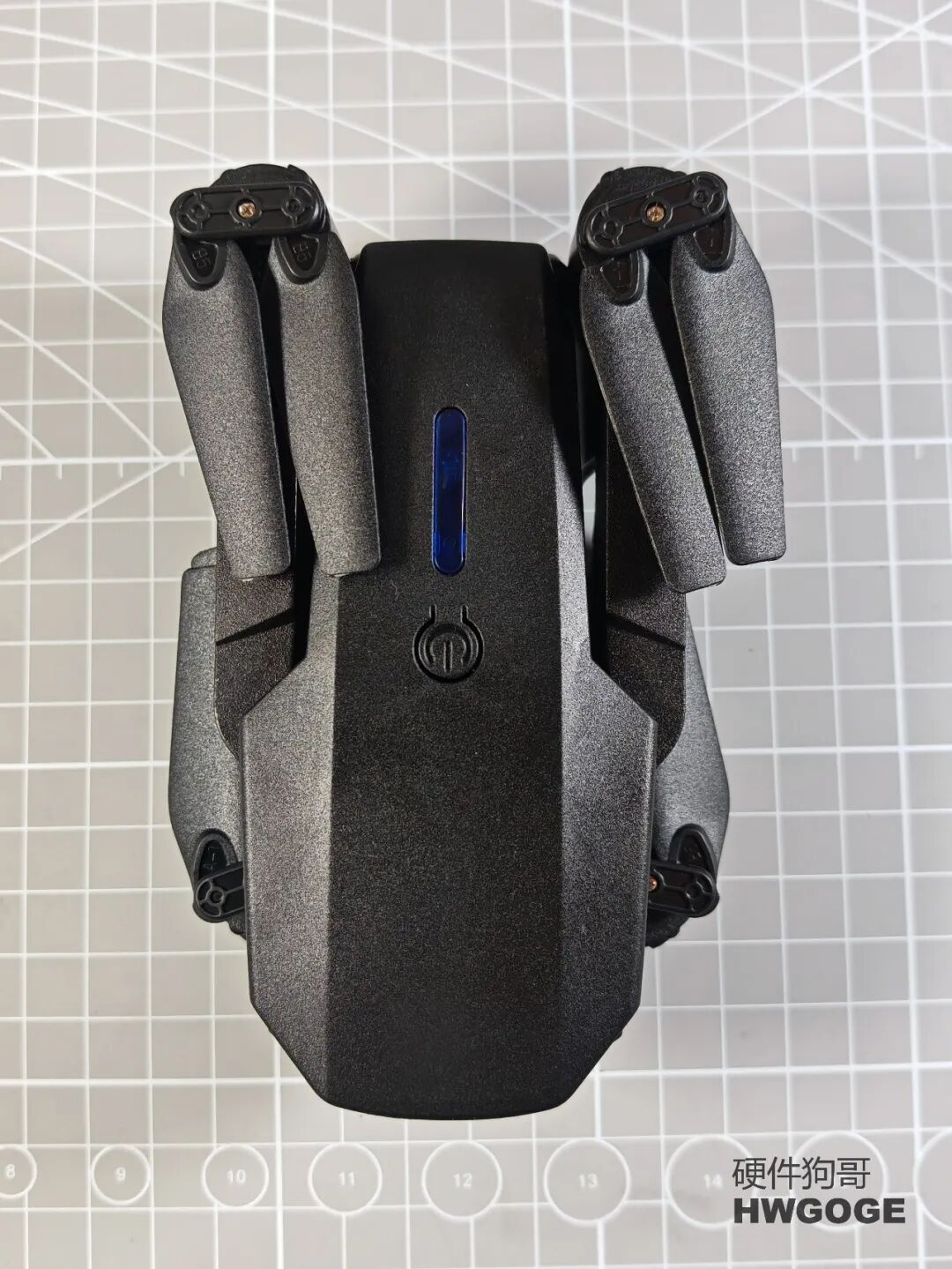

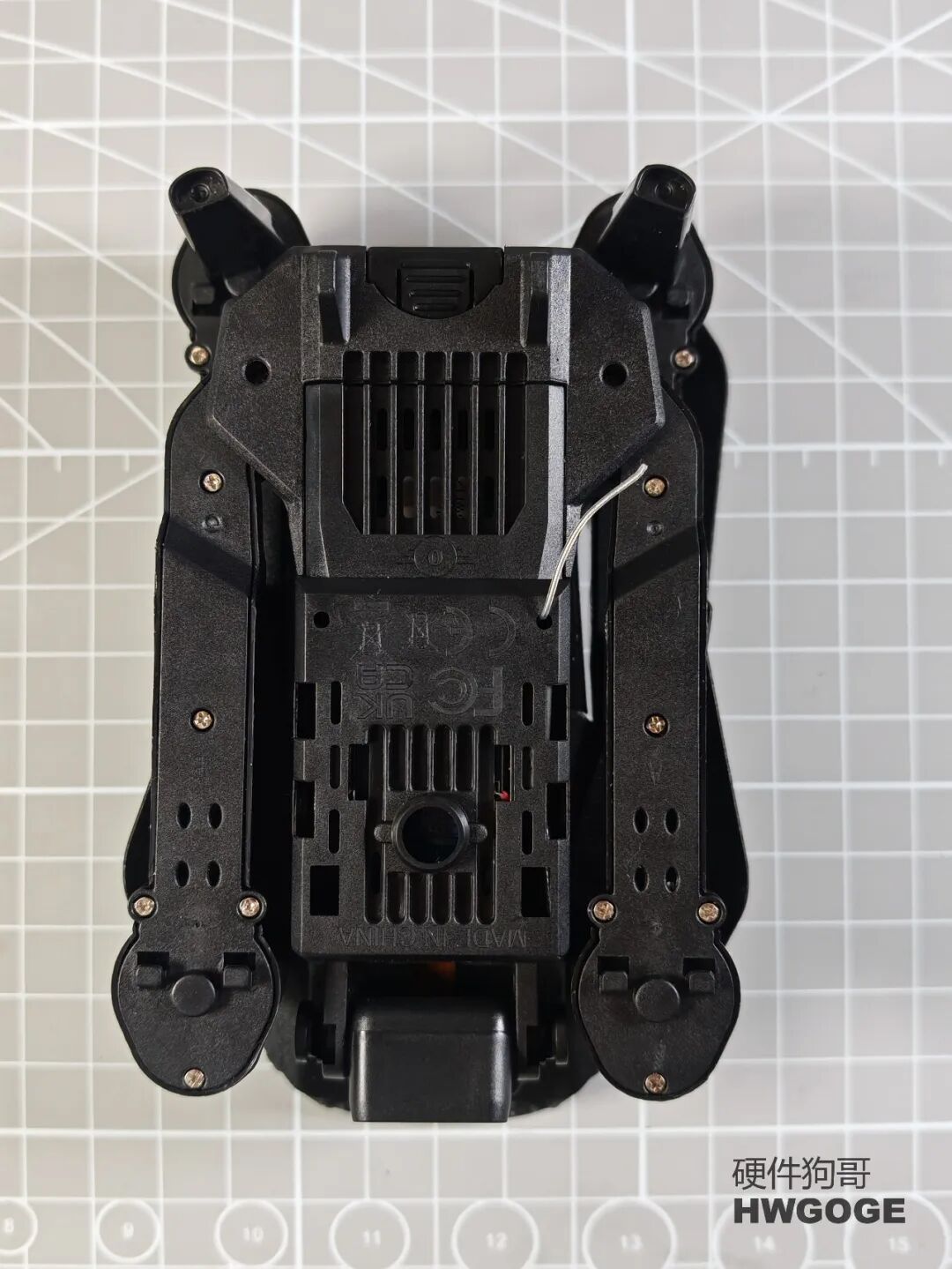

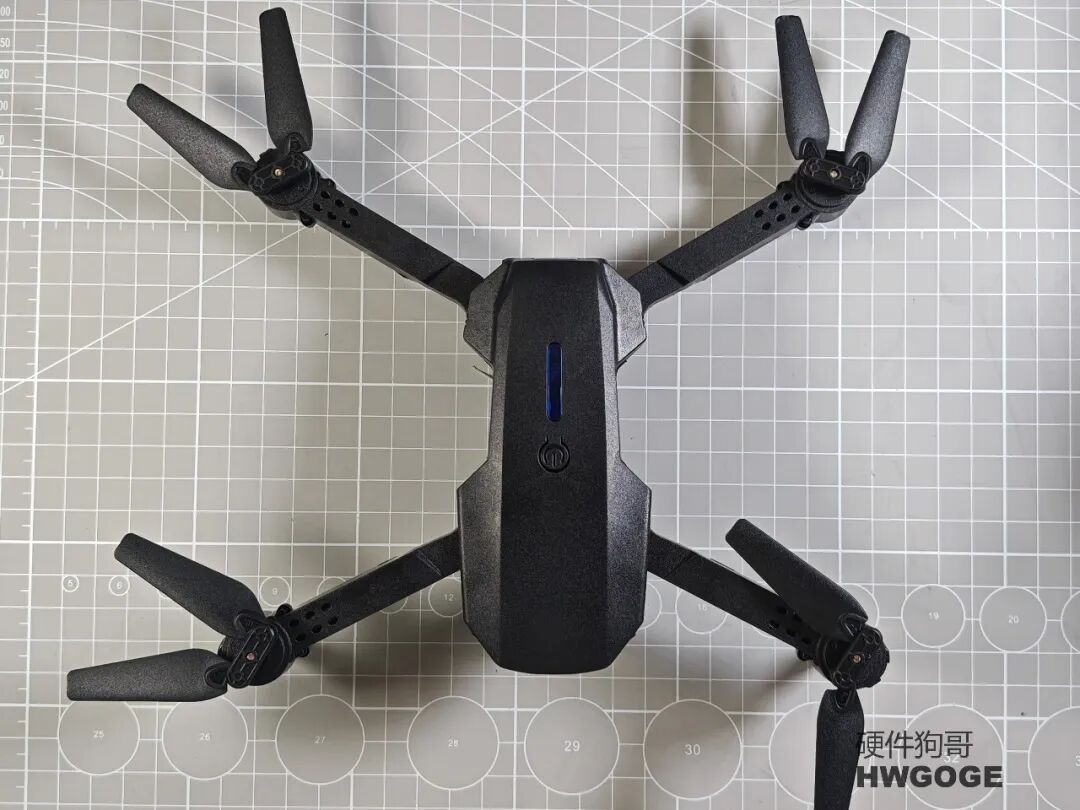

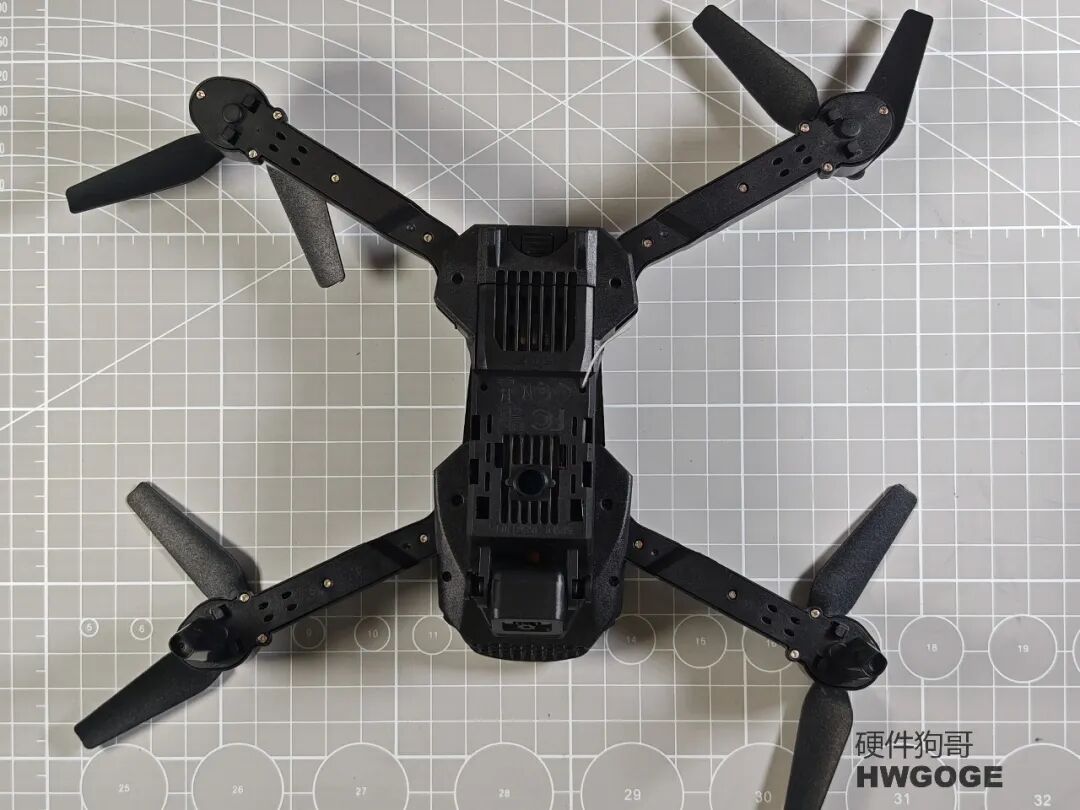

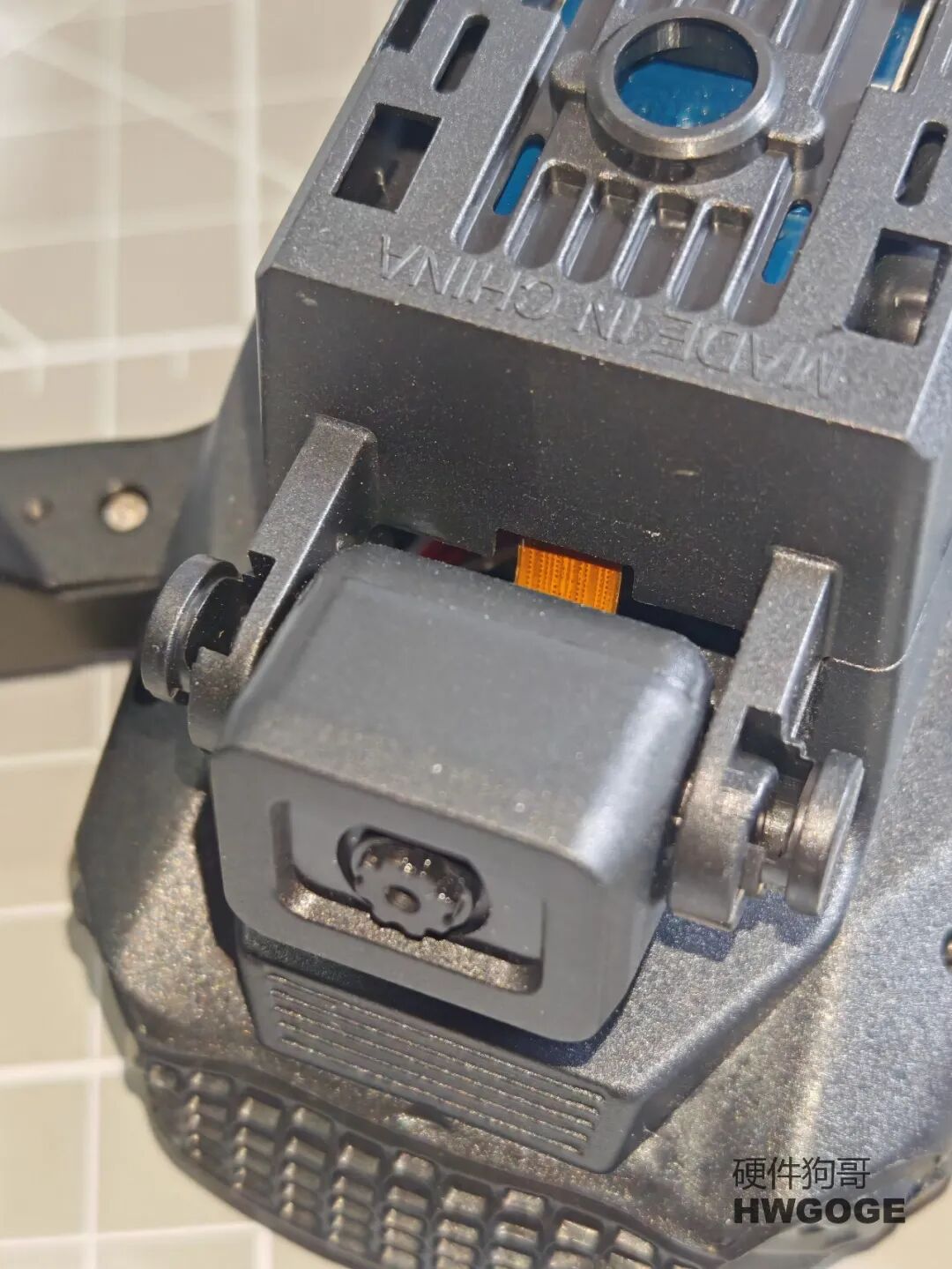

拆解完遙控器后，狗哥來展示一下，四軸飛行器本身。看下收納形態下正反面和展開形態下的正反面。狗哥特意給攝像頭一個特性，這個攝像頭也是可以單軸在180°的范圍內調整。

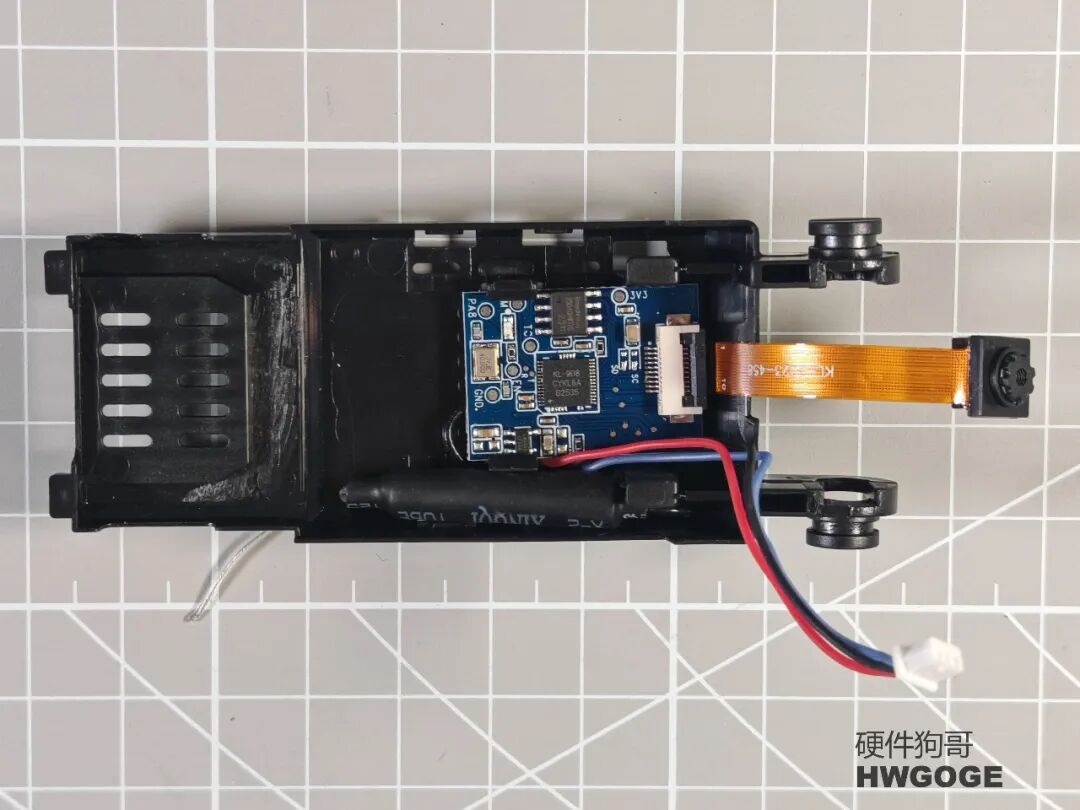

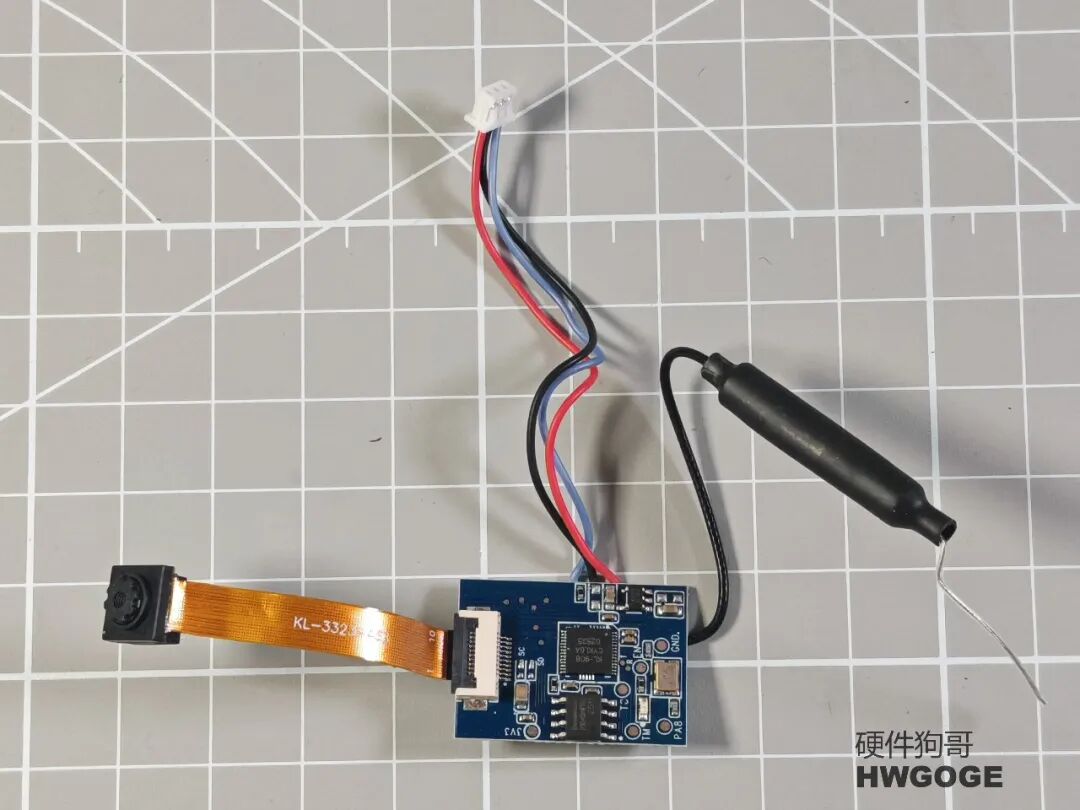

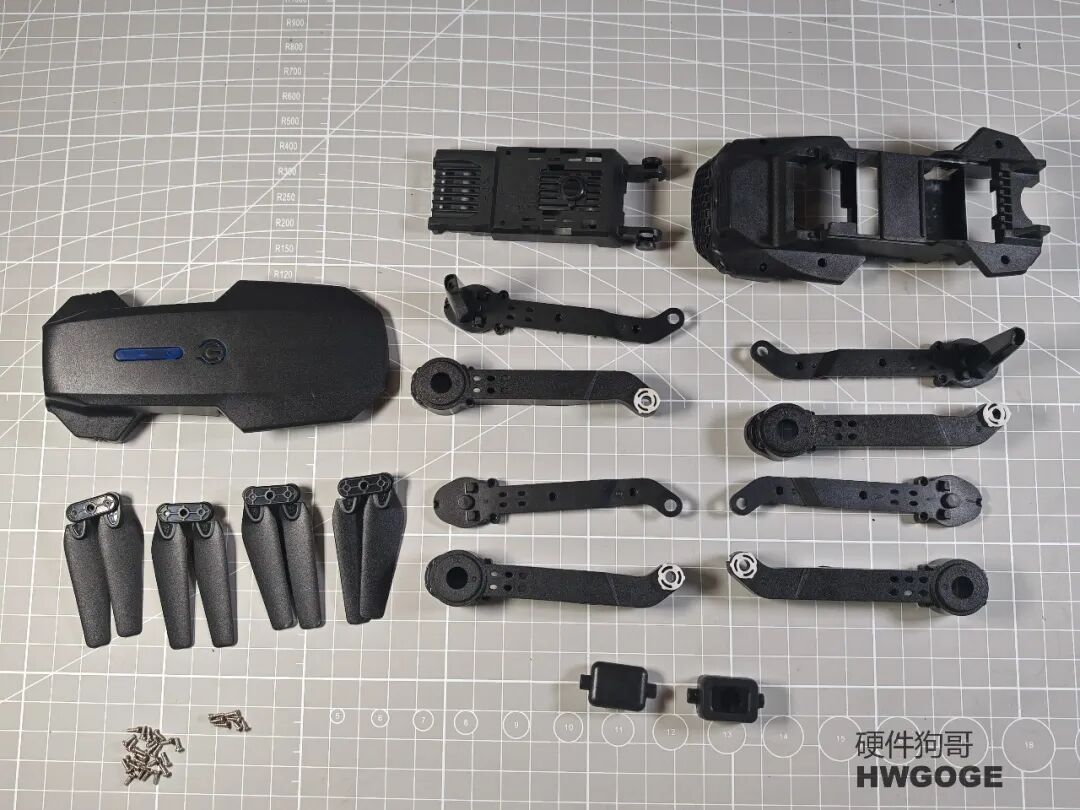

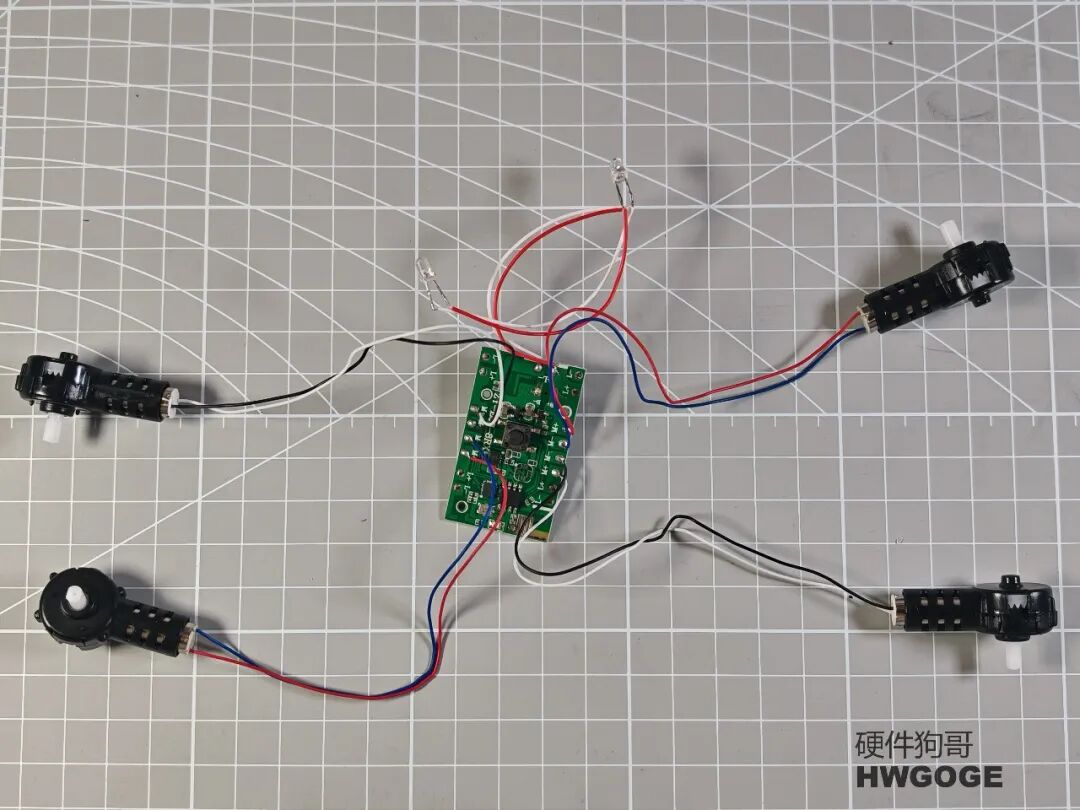

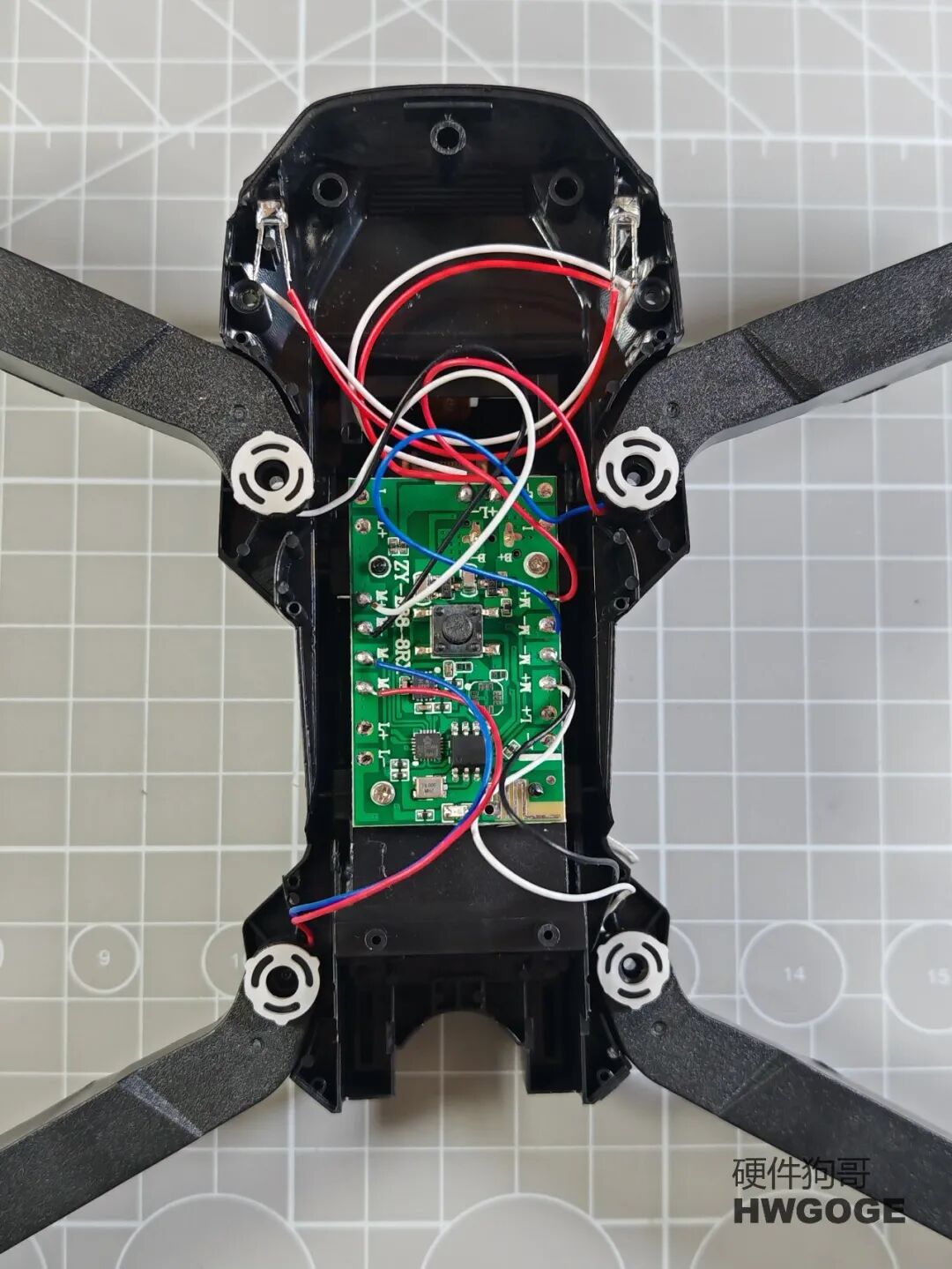

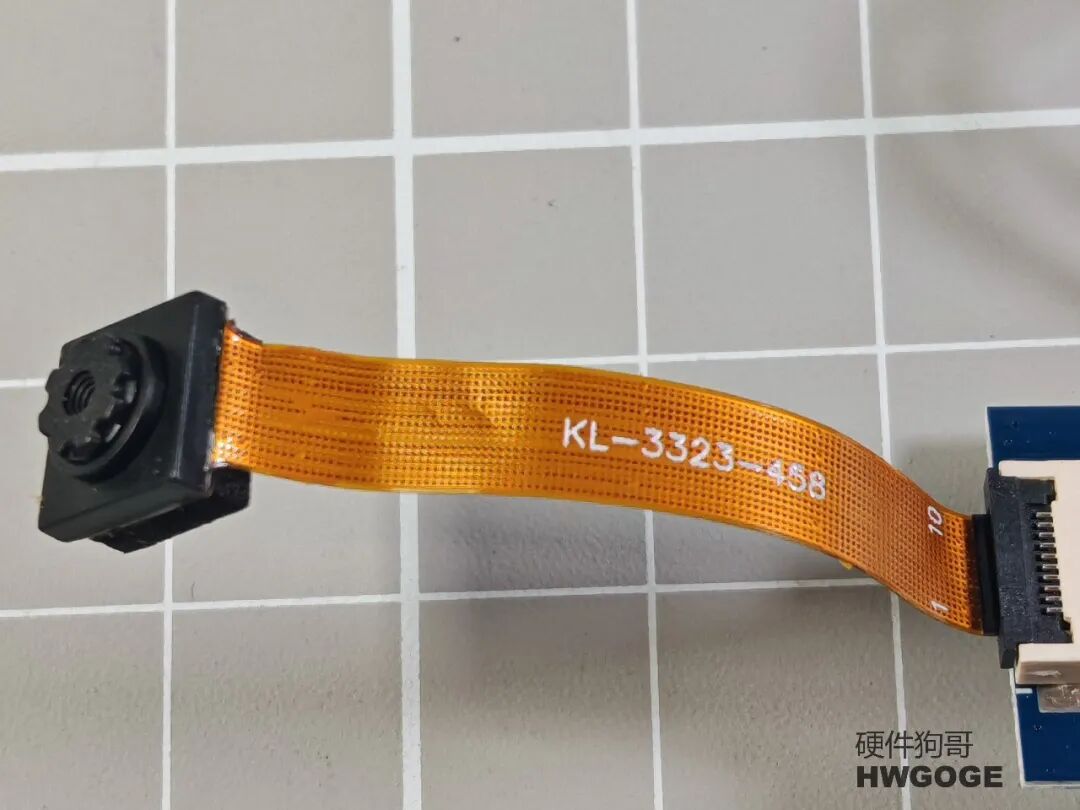

拆掉各種塑料殼件，可以看到內部是2個電路板+2個led+4個電機以及傳動結構。其中綠色電路板基本是飛控，控制動力和LED以及按鍵，藍色的PCB就是圖傳模塊了，圖傳是通過wifi連接到手機的。攝像頭和PCB是通過FPC排線連接的。

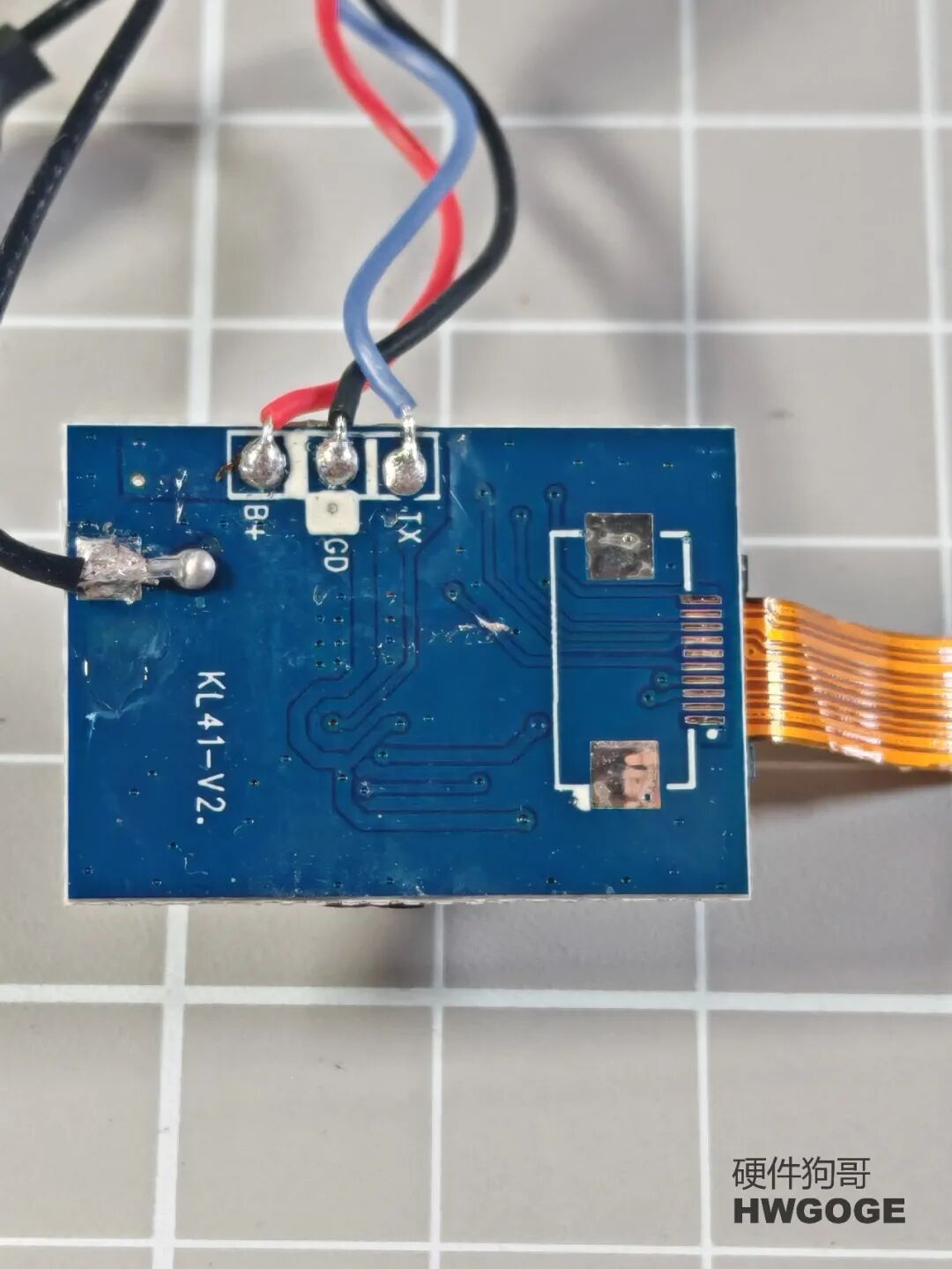

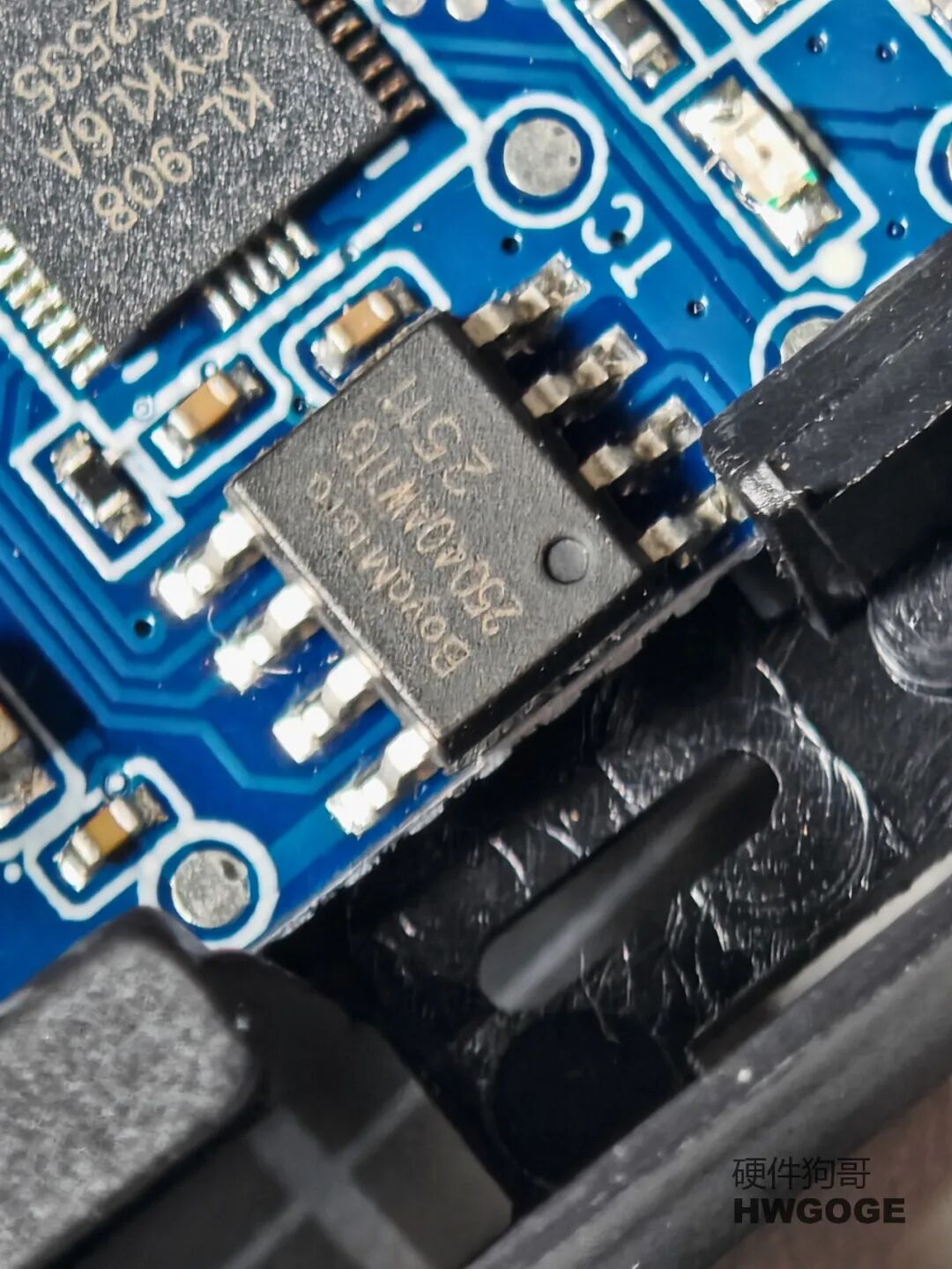

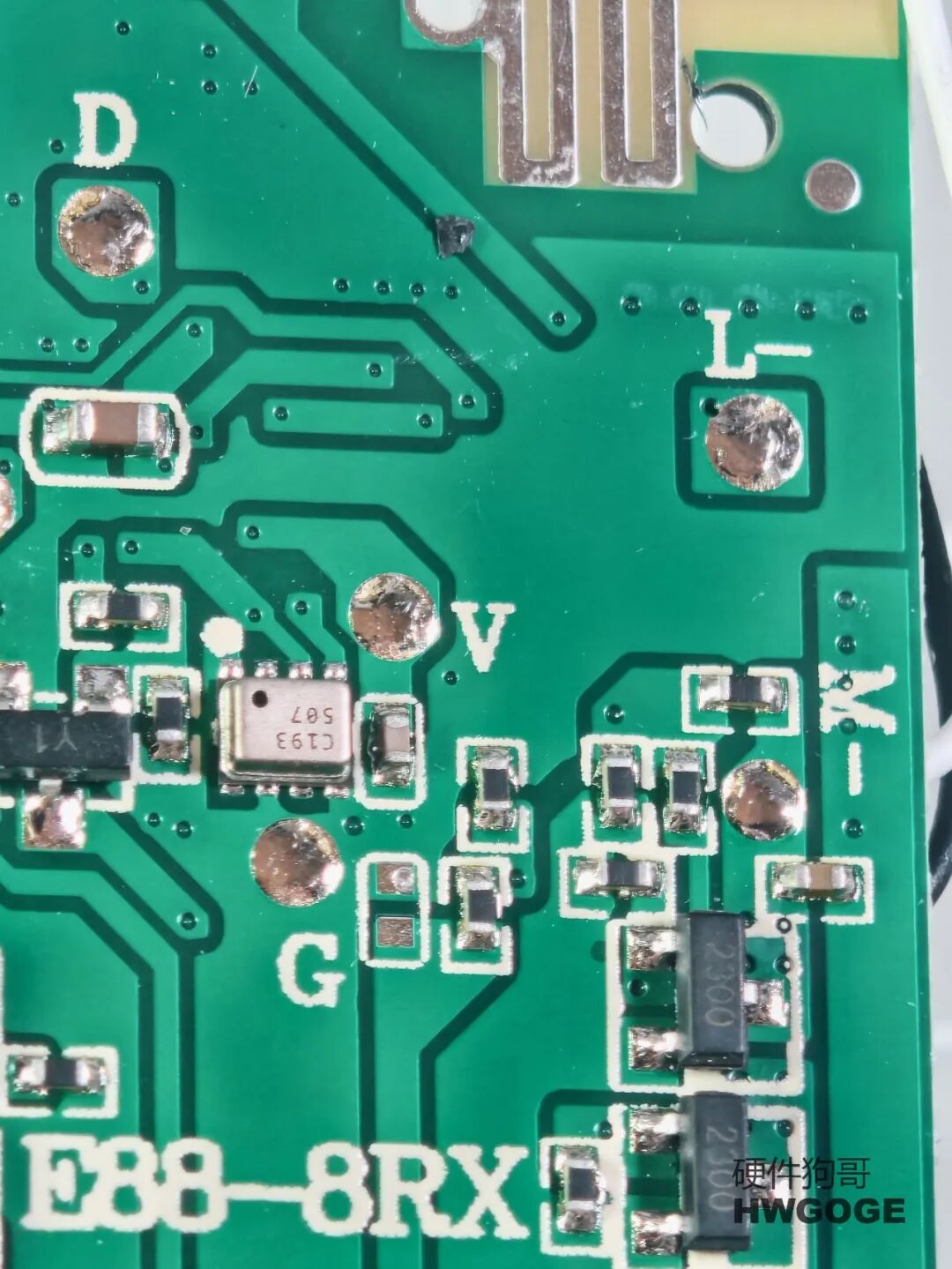

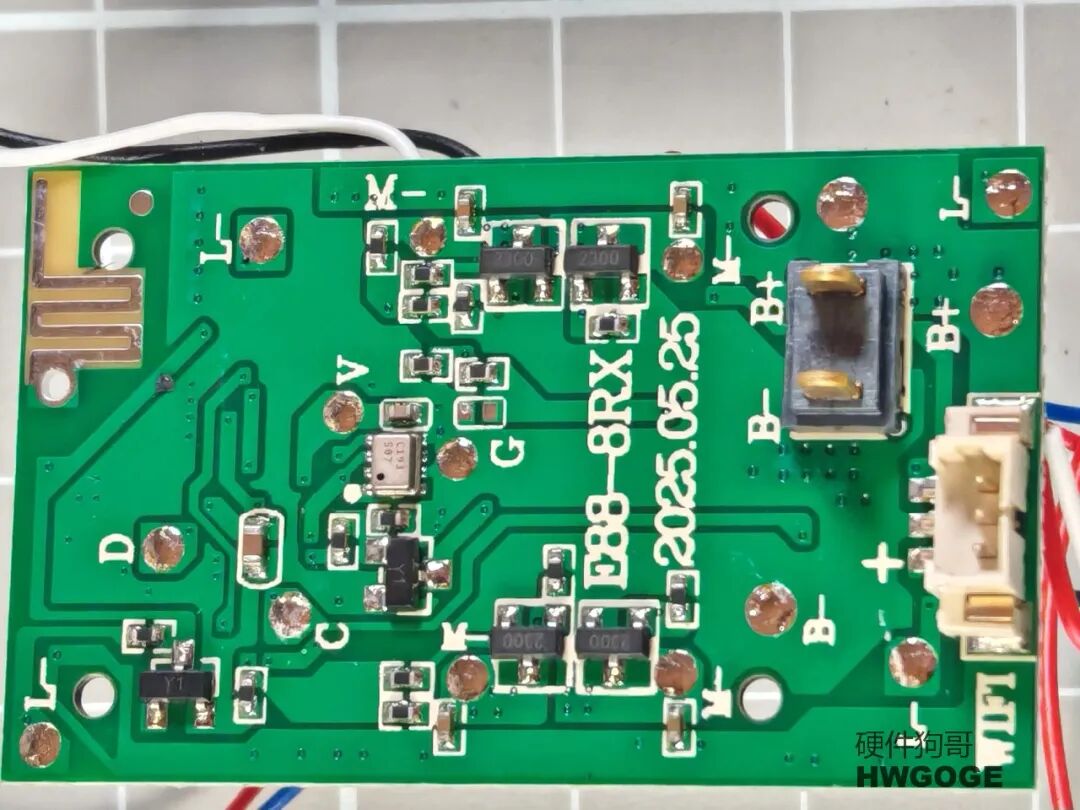

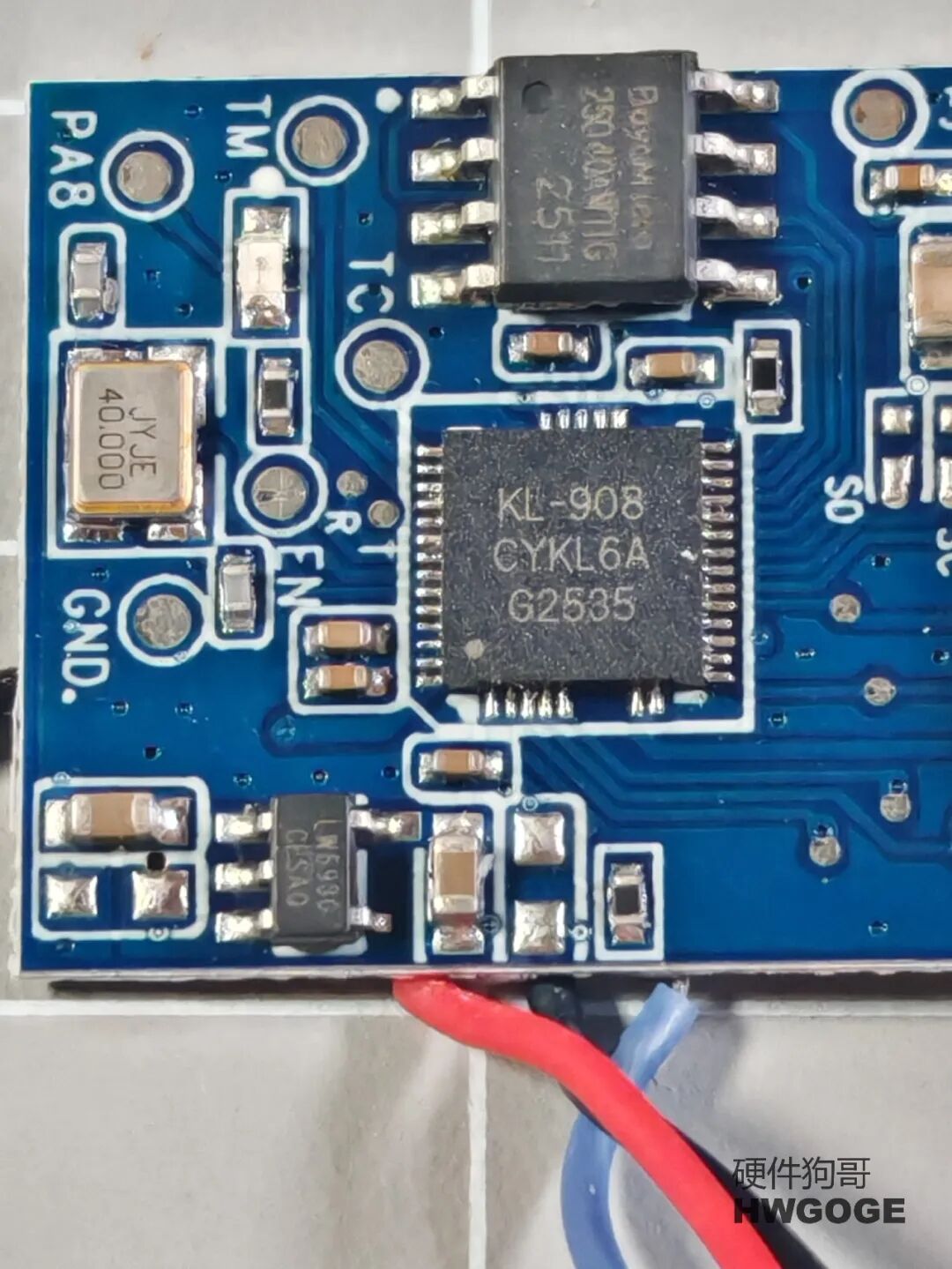

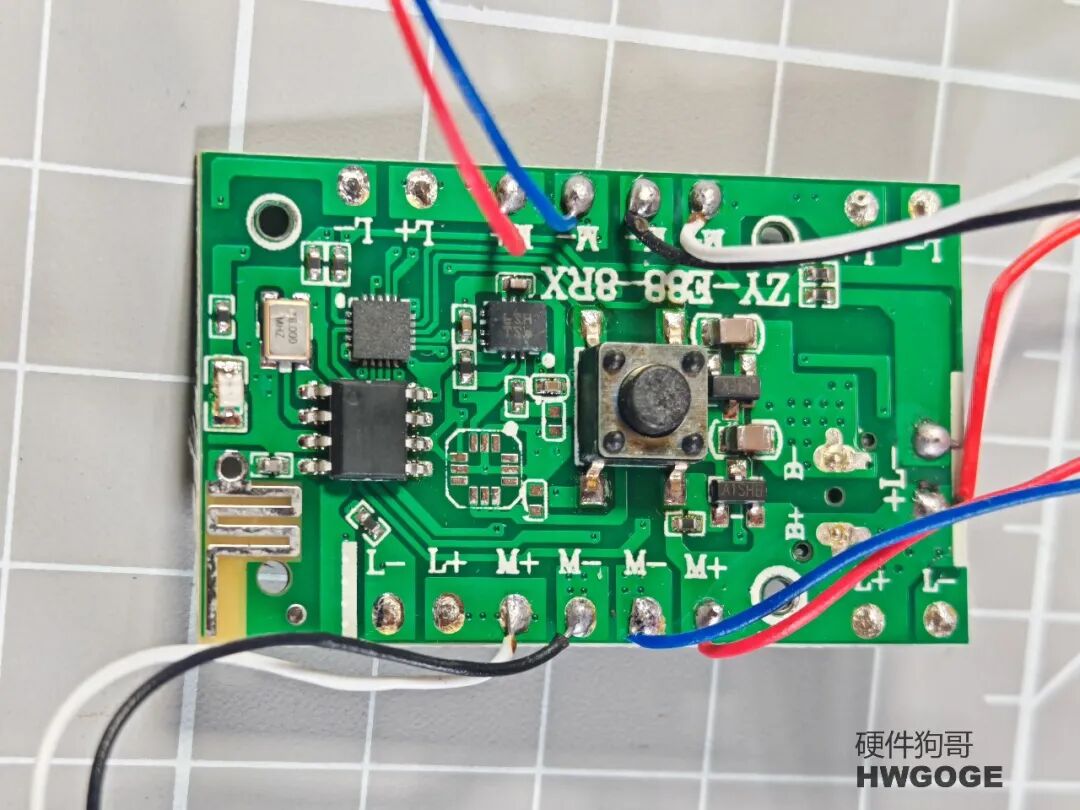

飛控電路板上可以看到和電池連接的金屬插片，還有大氣壓力傳感器，主要的芯片還是白板的。圖傳板子上的芯片都是有絲印的，老鐵們看吧。
