RH850U2A 虛擬化硬核架構(二）：嵌套 MPU 保護與指令級上下文切換加速

在 RH850/U2Axx 的虛擬化架構中，為了支撐用戶態軟件請求操作系統服務，基礎指令集架構（ISA）在原有 SYSCALL 指令的基礎上引入了專用的 HVTRAP（Hypervisor EI-level Trap） 指令，用于實現客戶機（VM）發起的Hypercall機制。該機制允許客戶機請求運行于宿主機模式下的虛擬機管理器（Hypervisor）執行受限的特權操作。當CPU在客戶機模式（Guest Mode）下執行HVTRAP時，受限操作模式將原子化地切換至宿主機模式（Host Mode），并觸發HVTRAP異常。若在宿主機模式下執行該指令，CPU同樣會產生HVTRAP異常，但操作模式維持宿主機狀態不變。HVTRAP指令必須攜帶一個操作數（Operand），該數值將被硬件同步至宿主機端的異常原因寄存器。虛擬機管理器在解析異常時，通過讀取該參數實現對虛擬機請求語義的精確識別與分發處理。

上下文切換是 虛擬機管理器 運行邏輯中最頻繁且最具關鍵性的操作。無論是因?yàn)榭蛻魴C(jī)觸發了需由宿主機仲裁的異常，還是在多分區并發環境下執行的時間片調度，處理器均須保存當前執行流的完整狀態快照，并恢復后續上下文的執行環境。由于此類切換的頻率直接決定了系統的實時性，確保其執行流程的極致高效性對于實時系統至關重要。為了滿足實時系統對極致高效性的追求，RH850/U2Axx 引入了多項硬件優化機制，以簡化并加速上下文切換。

2.1 系統寄存器自動多路復用

在啟用虛擬化擴展后，與異常處理及中斷仲裁相關的核心系統寄存器集被實例化為一組面向客戶機可見的影子副本。如第 2.1.2 節所述，這一機制被稱為系統寄存器多路復用。在此機制下，針對原生物理系統寄存器的任何訪存操作，硬件均會依據當前 CPU 的受限操作模式（Host 或 Guest）實時、自動地重定向至對應的多路復用寄存器集。

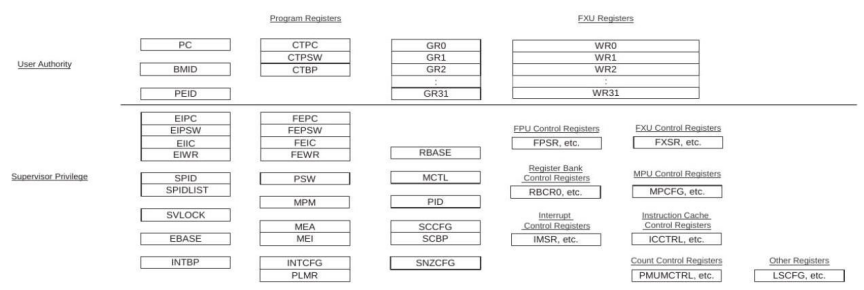

圖 2.1：在禁用虛擬化擴展時的寄存器模型。

圖 2.1 展示了禁用虛擬化擴展時的寄存器模型。在此常規模式下，寄存器集不具備副本機制，所有訪問操作均索引至唯一的基礎物理集合，不受特權等級影響。圖 2.2闡述了在虛擬化擴展啟用且CPU處于宿主機模式下的寄存器模型。此時，宿主機上下文寄存器集被選定為多路復用對象（如虛線所示），即所有的寄存器交互均作用于宿主機上下文。相應地，當 CPU 運行于客戶機模式時，寄存器訪問將被重定向至客戶機上下文寄存器集，如圖 2.3 所示。在這種場景下，訪問權限受限于基礎集合定義的權限約束。由于客戶機模式無法獲取 HV 特權，所有標記為 HV 特權的系統寄存器均對客戶機不可見（圖 2.3 中以灰色標識）。

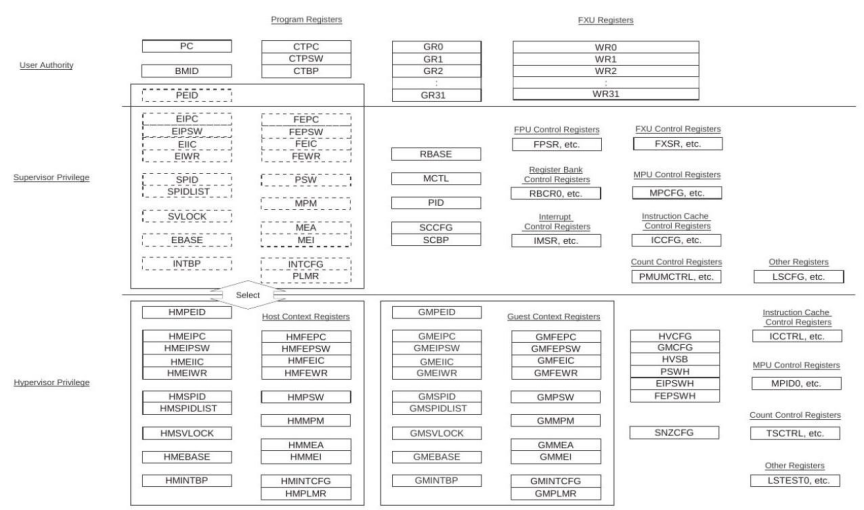

圖 2.2：宿主機模式下的多路復用寄存器模型

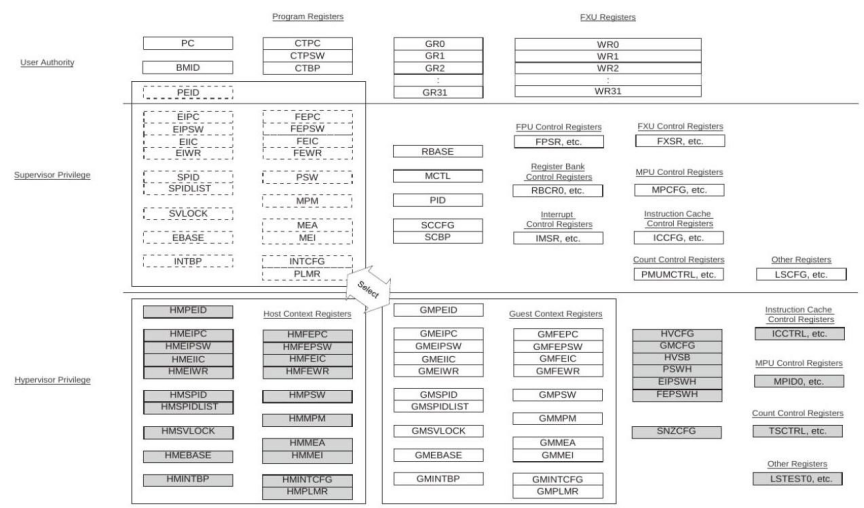

圖 2.3：客戶機模式下的多路復用寄存器模型

2.2 LDM.GSR 與 STM.GSR 高速存取指令

當兩個或多個虛擬機共享同一物理CPU時，虛擬機管理器通過定時器驅動的預定義時間片或特定仲裁策略實施資源調度。在執行分區切換時，虛擬機管理器必須將當前客戶機的全量上下文轉儲至內存，并將待調度客戶機(VM)的上下文加載至相應系統寄存器。盡管系統寄存器多路復用加速了虛擬機管理器與客戶機(VM)之間的上下文切換，但它對運行在同一物理CPU上的客戶機(VM)之間的上下文切換并無幫助。為此，RH850/U2Axx虛擬化擴展引入了兩條指令：LDM.GSR（多客戶機系統寄存器加載）與STM.GSR（多客戶機系統寄存器存儲）。這兩條指令能夠在預定義的系統寄存器列表與指令指定的內存地址空間之間直接高速數據交換。該指令有效的系統寄存器完整列表，請參閱RH850/U2Axx虛擬化硬件用戶手冊。

LDM.GSR指令允許從內存基址直接將數據恢復至多個目標系統寄存器。與先用常規加載指令將內存讀入通用寄存器再存入系統寄存器的方式相比，該指令能更高效地執行加載操作同理，STM.GSR實現了從多個系統寄存器向內存的直接狀態轉儲。與先將系統寄存器的值讀入通用寄存器再用常規存儲指令寫入內存的方式相比，該指令能更高效地執行存儲操作。

2.3 寄存器組（Register Bank）功能與中斷自動嵌套

RH850/U2Axx 系列的基礎架構提供寄存器組功能，當 CPU 響應特定優先級的外部中斷（EIINTn）時，自動保存通用寄存器和關鍵上下文系統寄存器。虛擬化擴展進一步釋放了這一潛力，但其應用邊界被嚴格限定于已綁定至客戶機分區的外部中斷（GMEIINTn）。啟用虛擬化擴展后，綁定至 虛擬機管理器 的外部中斷無法使用此功能。然而，將寄存器組功能提供給客戶機軟件，可顯著提升客戶機中斷處理效率，這在實時安全關鍵型虛擬化環境（如汽車電子）中極為重要。

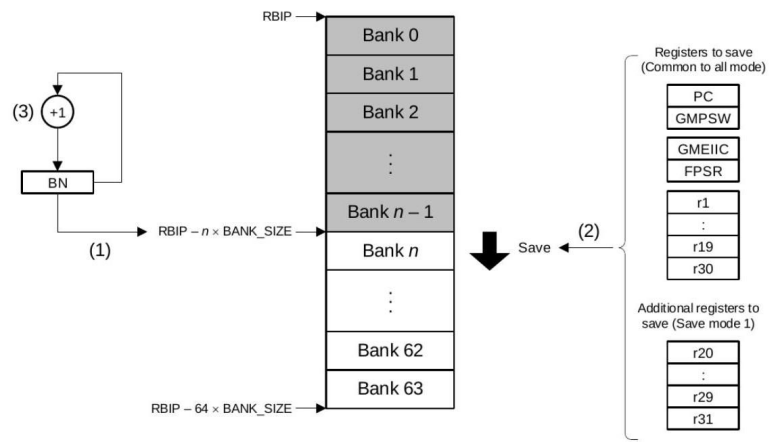

圖 2.4：自動將上下文保存到寄存器組。

由于保存操作與中斷響應流水線并行執行，從而大幅提升了 CPU對客戶機中斷的響應速度。如圖 2.4 所示，上下文保存到具有可配置基地址的普通內存區域，且該機制支持最多保存 64 個上下文(即 64 級嵌套中斷)。與基礎架構中的寄存器組功能一樣，上下文不會自動恢復。當客戶機軟件完成外部中斷處理后，需通過執行 RESBANK 指令，從寄存器組中顯式觸發上下文還原流程。該過程如圖 2.5 所示。

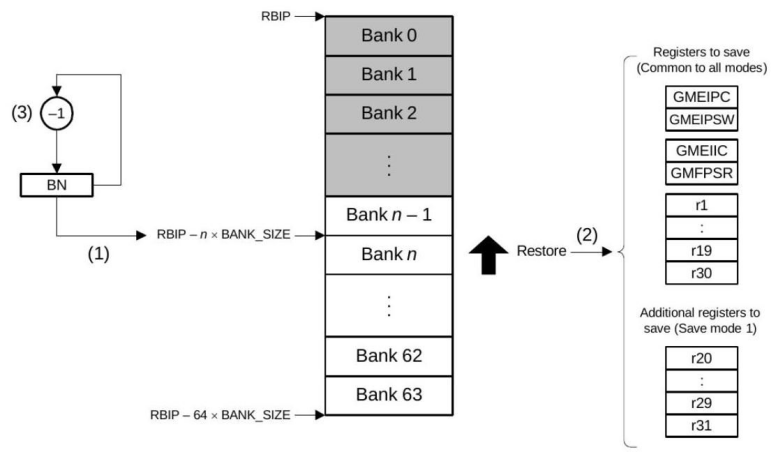

圖 2.5：使用 RESBANK 指令從寄存器組恢復上下文。

此外，寄存器組特性還支持在無需軟件干預的情況下自動嵌套中斷。在正常狀態下，當接受到GMEIINTn中斷時，其他GMEIINTn中斷會被屏蔽，直到軟件顯式重新使能中斷接受。這是架構中常見的中斷嵌套方案，因?yàn)檐浖枰谠试S其他中斷發生之前保存所有上下文。然而，對于使用寄存器組和自動上下文保存功能的中斷，軟件可以將系統配置為在確認外部中斷后保持中斷使能。這樣在自動上下文保存完成后，無需軟件干預即可接受更高優先級的中斷。由于必要寄存器已被自動保存，CPU可準確返回至原始中斷處理流程。

3.1 嵌套內存保護

RH850/U2Axx 基礎架構內置了一個 MPU，可用于檢測并阻止不可靠程序、失控事件等對系統資源的未授權訪問。該 MPU 通過 MPLA 和 MPUA 寄存器定義內存保護區域，并在 MPAT 寄存器中配置相應的讀、寫和執行訪問權限。

啟用虛擬化擴展后，現有的MPU被劃分為“嵌套”或“分層”的內存保護方案，供宿主機和客戶軟件使用。在該方案下，MPU 條目池被分為兩類：宿主機管理條目，僅能由處于宿主機模式的虛擬機管理器配置；以及客戶機管理條目，也可由運行在客戶機模式的軟件(例如 RTOS 或裸機軟件)配置。如圖 3.1 所示，宿主機與客戶機管理條目的邊界在 MPCFG 寄存器中定義，并且可以在設置宿主機管理條目時由虛擬機管理器配置。

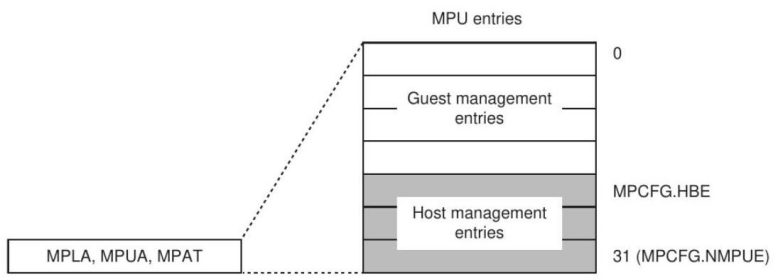

圖 3.1：MPU宿主機與客戶機條目的分離。

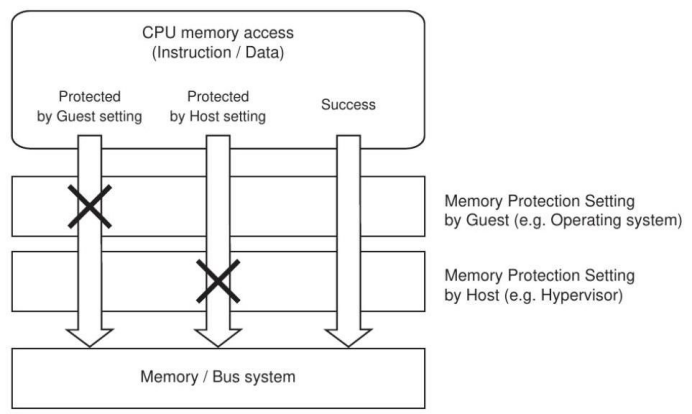

當嵌套內存保護啟用時，內存保護強制執行機制按以下規則增強。處于宿主機模式時，當訪存地址被任一宿主機管理條目 (Host Management Entry) 命中并允許時，方可進行內存訪問。是否在 SV 模式下強制執行內存保護，由CPU處于常規模式時使用的相同控制項決定。另一方面，客戶機模式下的內存訪問情況則不同。當所有保護都啟用時（如圖3.2所示），即使在 SV 模式下，只有當訪存地址同時在宿主機和客戶機管理條目中被匹配時，才允許客戶機模式的內存訪問?？蛻魴C(jī)軟件可以使用客戶機上下文系統寄存器中提供的常規控制，完全或僅針對 SV 模式，禁用來自客戶機管理條目的保護執行。但宿主機管理條目的內存保護只能在宿主機模式下(即由虛擬機管理器)禁用。

圖 3.2：針對客戶機訪問的嵌套內存保護。

虛擬化擴展還改變了內存保護異常MIP與MDP的處理方式。根據保護區域的配置，這些異常行為在指令取指訪問或操作數訪問時被檢測到。在宿主機模式執行期間發生的MPU異常始終在宿主機模式下處理。與之不同的是，在客戶機模式執行期間發生的內存保護異?？赡苋绫?.1所示，根據GMCFG寄存器的配置（由虛擬機管理器控制），在宿主機或客戶機模式下處理。

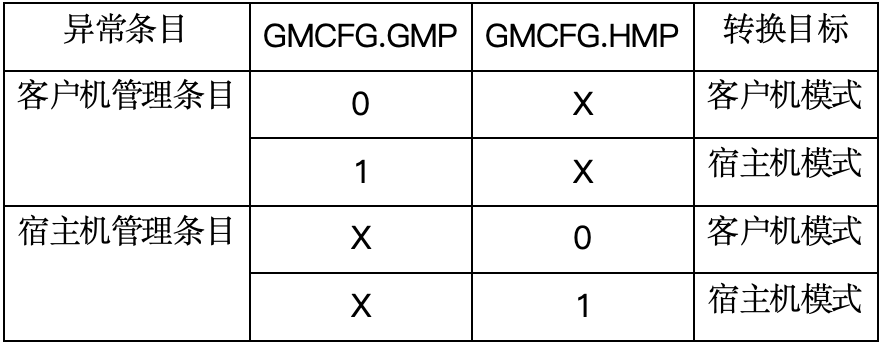

表 3.1：MPU 異常時的 CPU 模式切換。

3.2 LDM.MP 與 STM.MP 指令

目前討論的用于加速上下文切換的指令和機制（即寄存器組、LDM.GSR、STM.GSR）在本質上類似，它們都在內存和一組上下文寄存器之間交換內容，代碼側工作量小且比使用傳統加載/存儲指令更快。然而，這些機制都不涵蓋定義保護區域和相應權限的MPU寄存器(即MPLA、MPUA、MPAT)。為在上下文切換時保存和恢復這些寄存器，基礎RH850/U2Axx架構提供了LDM.MP和STM.MP指令。這些指令的工作方式與第2.1.4節描述的LDM.GSR和STM.GSR非常相似，差別在于LDM.MP與STM.MP針對MPU區域寄存器，并且可由宿主機與客戶機模式使用。在宿主機模式下執行時，這些指令不受限制，行為與常規執行相同。而在客戶機模式下執行時，STM.MP可將客戶和宿主機管理條目存儲到內存，但LDM.MP只將客戶管理條目加載到相應寄存器中，對應宿主機管理條目的寄存器保持不變。

4.1 外部中斷直通

實時安全關鍵型虛擬化系統的核心架構特性之一是中斷直通，支持外部中斷繞過 虛擬機管理器，交由客戶機直接處理。該機制允許外部硬件中斷繞過虛擬機管理器的軟件捕獲，直接由目標客戶機（Guest）處理。這一特性是降低外部異步事件（如車載制動執行指令或安全氣囊觸發信號）與 CPU 響應邏輯之間的端到端時延的關鍵。RH850/U2Axx 的虛擬化擴展通過允許將每個外部中斷源靜態綁定至特定的客戶機分區（Guest Partition）及特定的物理 CPU 核心。當受限操作模式處于客戶機模式且存在待處理中斷（Pending Interrupt）時，中斷控制器將實時校驗當前運行的客戶機分區 ID（GPID）與該中斷源預置的綁定標識是否匹配。若匹配成功，中斷控制器將直接向當前運行的虛擬機投遞中斷信號。在此機制下，待處理中斷將由運行于客戶機模式的軟件直接確認（Acknowledgment），整個中斷處理鏈路無需轉換至宿主機模式（Host Mode）。

此外，架構亦支持將特定的中斷源綁定至宿主機分區（Host Partition），并指定負責處理該中斷的物理 CPU ID，從而為虛擬機管理器保留外部中斷。綁定到宿主機分區的中斷優先級高于綁定到任何 客戶機 分區的中斷。例如，在宿主機模式下運行的虛擬機管理器可保留外設定時器的中斷，以調度在同一物理 CPU 上共享的多個客戶機(VM)。

4.2 后臺中斷機制

將外部中斷源綁定到虛擬機需要在中斷控制器的配置中指定該中斷必須在哪個客戶機分區 ID 中處理。對此類中斷的確認條件之一是該指定的客戶機分區 ID 值必須與當前 CPU 的客戶機分區 ID 值匹配。即使受限操作模式為 客戶機，如果客戶機分區 ID 不匹配，客戶機外部中斷也不會發生。后臺中斷(BGEIINTn)是虛擬化擴展提供的一種機制，用于在客戶機分區 ID 不匹配的情況下為該客戶機分區生成中斷。

每當滿足生成客戶機外部中斷的條件，但分配給該中斷源的客戶機分區 ID 值與 CPU 的客戶機分區 ID 值不匹配時，中斷控制器可能會根據其優先級將該外部中斷更改為后臺中斷。虛擬機管理器為每個物理核心配置一個優先級閾值，中斷控制器使用該閾值來決定是否將外部中斷更改為后臺中斷：如果外部中斷的優先級高于相應物理核心的優先級閾值，則將轉換。

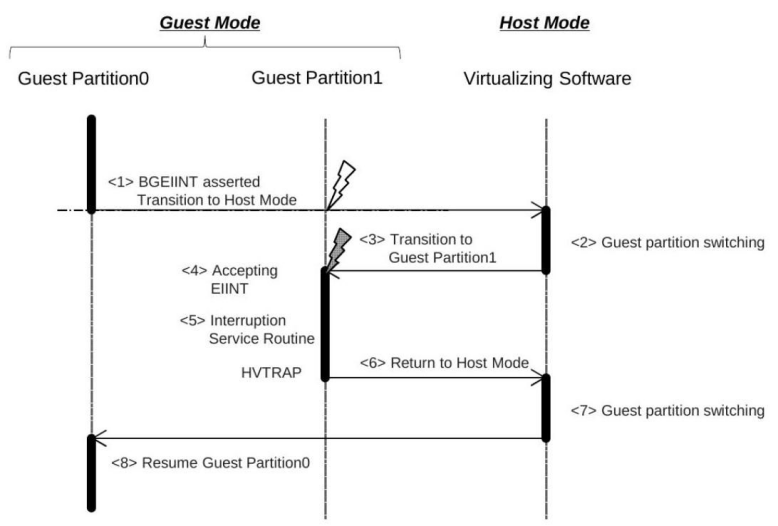

圖 4.1：后臺中斷確認與處理示例。

圖 4.1 說明了確認和處理后臺中斷的過程。當后臺中斷在 客戶機 模式下被確認時，受限操作模式在處理中斷之前會切換到宿主機模式，并且不會清除該客戶機模式的中斷原因。這樣，是否切換到與該中斷綁定的客戶機(VM)由虛擬機管理器決定。例如，可以根據特定時間段內后臺中斷的確認次數、待切換客戶機(VM)的執行時間等因素來決定是否執行客戶機(VM)切換。如果虛擬機管理器切換到中斷的目標客戶機(VM)，則該客戶機(VM)會收到待處理中斷，如同正常的客戶機外部中斷(EIINTn)。
