【光電智造】機器視覺工業相機與智能相機的區別

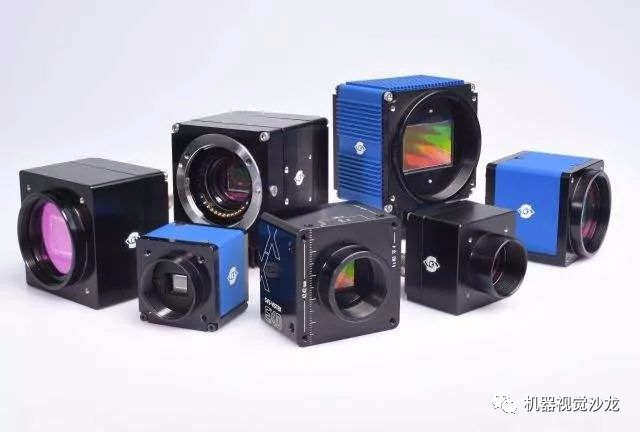

   工業相機是機器視覺系統中的一個關鍵組件，其最本質的功能就是將光信號轉變成高清工業相機為有序的電信號。選擇合適的相機也是機器視覺系統設計中的重要環節，相機的不僅是直接決定所采集到的圖像分辨率、圖像質量等，同時也與整個系統的運行模式直接相關。工業相機又俗稱攝像機，相比于傳統的民用相機（攝像機）而言，它具有高的圖像穩定性、高傳輸能力和高抗干擾能力等，目前市面上工業相機大多是基于CCD或CMOS芯片的相機。

   隨著科技的日漸成熟，工業相機得到了飛速發展。近幾年國外的工業相機廠商快速崛起，成為機器視覺領域的領導者，比較有代表性的有：basler相機、灰點相機等。下面我們來看一下工業相機的主要參數：　　

  1.分辨率：是指該像元傳感器對不同光波的敏感特性，一般響應范圍是350nm-1000nm，一些相機在靶面前加了一個濾鏡，濾除紅外光線，如果系統需要對紅外感光時可去掉該濾鏡。

  2.像素深度：這個參數也在一定程度上影響著圖像質量的好壞。

3.最大幀率：這個參數是相機采取傳輸圖像速率的一個重要的衡量標準，對于一般的面陣相機一般為每秒采集的幀數，對于大多數線陣相機為每秒采集的行數，這是選擇工業相機時得考慮的必不可少的一個參數

  4.曝光方式：不同的工業相機有著不同的曝光方式。線陣相機一般采用的是逐行曝光方式，面陣相機一般采用幀曝光和滾動行曝光，還有一些面陣相機才用的是場曝光。

  5.像元尺寸：像元大小和分辨率共同決定了相機的靶面的大小。而相機靶面有對圖像的成像質量有著很大的影響。一般情況下，像元的尺寸越小，越難制造，但是越小的像元成像的質量也就越高。

  6.接口類型：不同的工業相機有著不同的接口類型。主要有GIGE千兆網、USB2.0、USB3.0、Camera Link1394A、1394B、等多種類型的接口　　

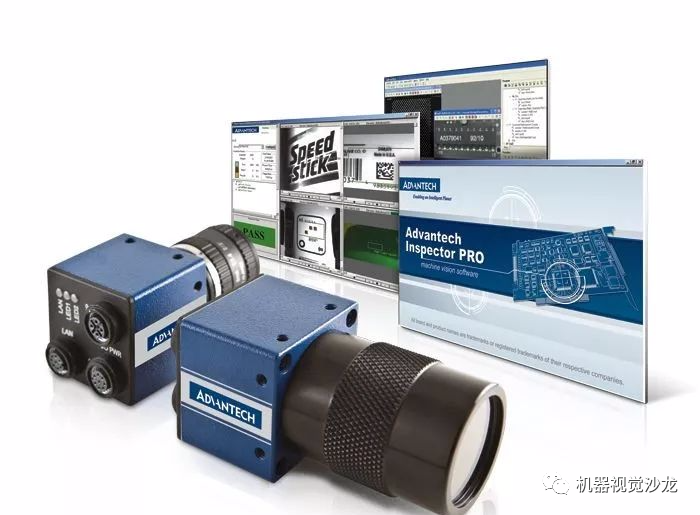

   智能相機并不是一臺簡單的相機，而是一種高度集成化的微小型機器視覺系統。它將圖像的采集、處理與通信功能集成于單一相機內，從而提供了具有多功能、模塊化、高可靠性、易于實現的機器視覺解決方案。同時，由于應用了最新的DSP、FPGA及大容量存儲技術，其智能化程度不斷提高，可滿足多種機器視覺的應用需求。

   智能相機一般由圖像采集單元、圖像處理單元、圖像處理軟件、網絡通信裝置等構成，各部分的功能如下:　　

  1.圖像采集單元：在智能相機中，圖像采集單元相當于普通意義上的CCD/CMOS相機和圖像采集卡。它將光學圖像轉換為模擬/數字圖像，并輸出至圖像處理單元?！?/span>

  2.圖像處理單元：圖像處理單元類似于圖像采集、處理卡。它可對圖像采集單元的圖像數據進行實時的存儲，并在圖像處理軟件的支持下進行圖像處理。　　

  3、圖像處理軟件：圖像處理軟件主要在圖像處理單元硬件環境的支持下，完成圖像處理功能。如幾何邊緣的提取、Blob、灰度直方圖、OCV/OVR、簡單的定位和搜索等。在智能相機中，以上算法都封裝成固定的模塊，用戶可直接應用而無需編程?！?/span>

  4、網絡通信裝置：網絡通信裝置的智能相機的重要組成部分，主要完成控制信息、圖像數據的通信任務。智能相機一般均內置以太網通信裝置，并支持多種標準網絡和總線協議，從而使多臺智能相機構成更大的機器視覺系統。


   機器視覺智能相機與工業相機區別，簡言之：智能相機是一種高度集成化的微小型機器視覺系統;而工業相機是機器視覺系統的組成部分之一
