全固態鋰金屬電池（SSLBs）被視為兼顧高能量密度與高安全性的下一代電池體系，但產業化仍面臨三大共性瓶頸：（1）室溫離子電導率不足（工程上通常希望接近或超過 1 mS·cm-1）；（2）鋰離子遷移數偏低導致濃差極化、界面副反應加劇；（3）鋰金屬負極與高電壓正極界面難以同時穩定，表現為界面阻抗增長、枝晶/空洞、以及高電壓側電解質氧化分解等。過去提升固態電解質傳輸性能多依賴摻雜、缺陷、相工程與復合等經驗路線。但“為什么某些體系能讓 Li+ 跑得更快”往往缺乏可遷移的電子結構設計原則，導致材料發現效率不高。
【工作介紹】
在這一背景下，近期韓國高麗大學 Yong-Mook Kang 團隊提出了“電子徑向效應（radial effect）工程化”這一新思路：利用 5d 軌道在相對論效應與自旋–軌道耦合影響下的徑向擴展，增強 s–d / p–d 雜化，從而削弱 Li+–陰離子束縛、降低遷移勢壘并改善界面反應路徑。作者構建熵基描述符 Sd，并結合機器學習在 >10,000 個無機材料候選上驗證其對遷移勢壘預測/篩選的有效性；隨后鎖定單斜相 HfO2，通過毫秒級閃速焦耳加熱（Flash Joule Heating）制備納米單晶 HfO2，再與鋰離子導電粘結相復合形成 sc-HfO2@LCB 膜電解質。該復合電解質在 30°C 實現 1.23 mS·cm-1 的離子電導率，在 25 °C 給出 tLi+ = 0.82，并呈現約 4.8 V 的電化學穩定窗口；在 2 Ah NCM90∥Li 軟包中實現約 472 Wh·kg-1（stack-level）能量密度并完成熱板安全驗證。
【內容表述】
1. 為什么選“徑向效應”，為什么是 5d
傳統電子結構指標（如 d-band center, εd）常假設不同元素 d 軌道空間尺度差異有限。但在 5d 元素中，相對論效應會導致 6s 收縮與 5d 外擴，自旋–軌道耦合也會改變軌道分布。因此 5d 軌道更“伸展”，更容易與陰離子 p 態發生更強、更寬能窗的 p–d（以及 s–d）雜化。更強的雜化會改變 Li+ 在局域配位環境中的束縛強度與躍遷勢壘：可以把它理解成“把 Li+ 從陰離子周圍的束縛里解開一些”，讓它更容易在固態骨架中完成跳躍遷移。為捕捉這種“徑向自由度”，作者提出熵基描述符 Sd，并證明 Sd 與遷移勢壘的相關性顯著優于 εd。
2. 徑向效應如何調控 s–d / p–d 雜化，并轉化為可篩選的“快離子”設計準則
圖1｜徑向效應如何調控 s–d / p–d 雜化，并轉化為可篩選的“快離子”設計準則

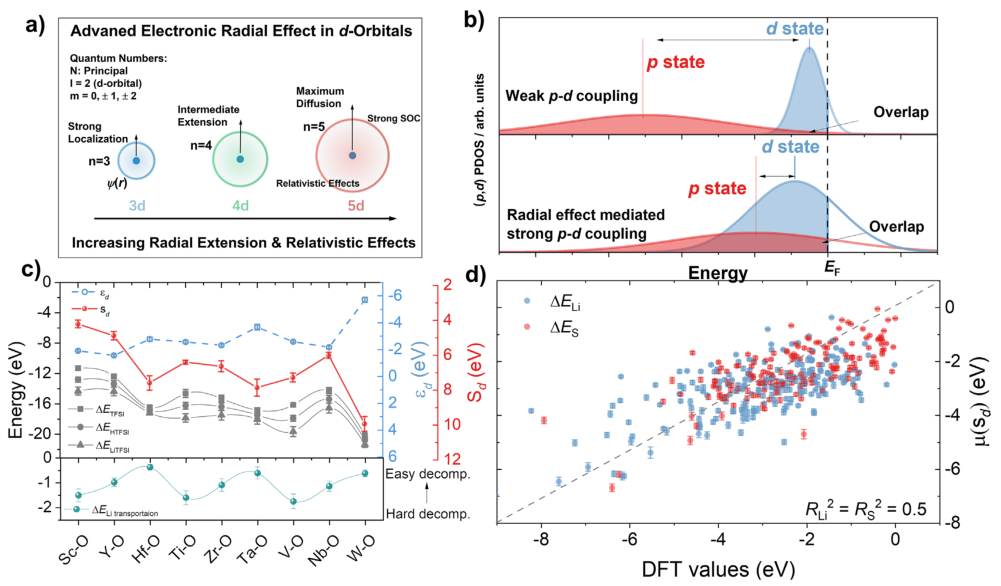

作者首先從電子結構層面提出“徑向效應”這一關鍵變量，并用 3d、4d 到 5d 體系的對比說明：隨著過渡金屬 d 軌道徑向分布的擴展增強，陰離子 p 態與金屬 d 態之間的耦合以及態密度重疊會顯著加強，這種更強的雜化會直接改變 Li+ 與陰離子之間的相互作用強度，從而影響離子遷移勢壘。基于這一認識，作者進一步指出傳統的 d-band center（εd）在 5d 體系中對雜化變化的表征能力有限，因此引入熵基描述符 Sd 來捕捉更貼近“徑向效應”的電子結構信息。通過數據集驗證可以看到，Sd 對遷移勢壘等關鍵指標的預測一致性更好，這使得該工作能夠把原本偏機理性的概念，轉化為可用于大規模材料篩選的設計準則，并最終為快速鎖定 HfO2 等候選材料提供依據。
3. Flash-Joule 制備單晶 HfO2 與界面調控：把“候選材料”做成“可用電解質膜”
圖2｜Flash-Joule 制備單晶 HfO2 與界面調控：把“候選材料”做成“可用電解質膜”

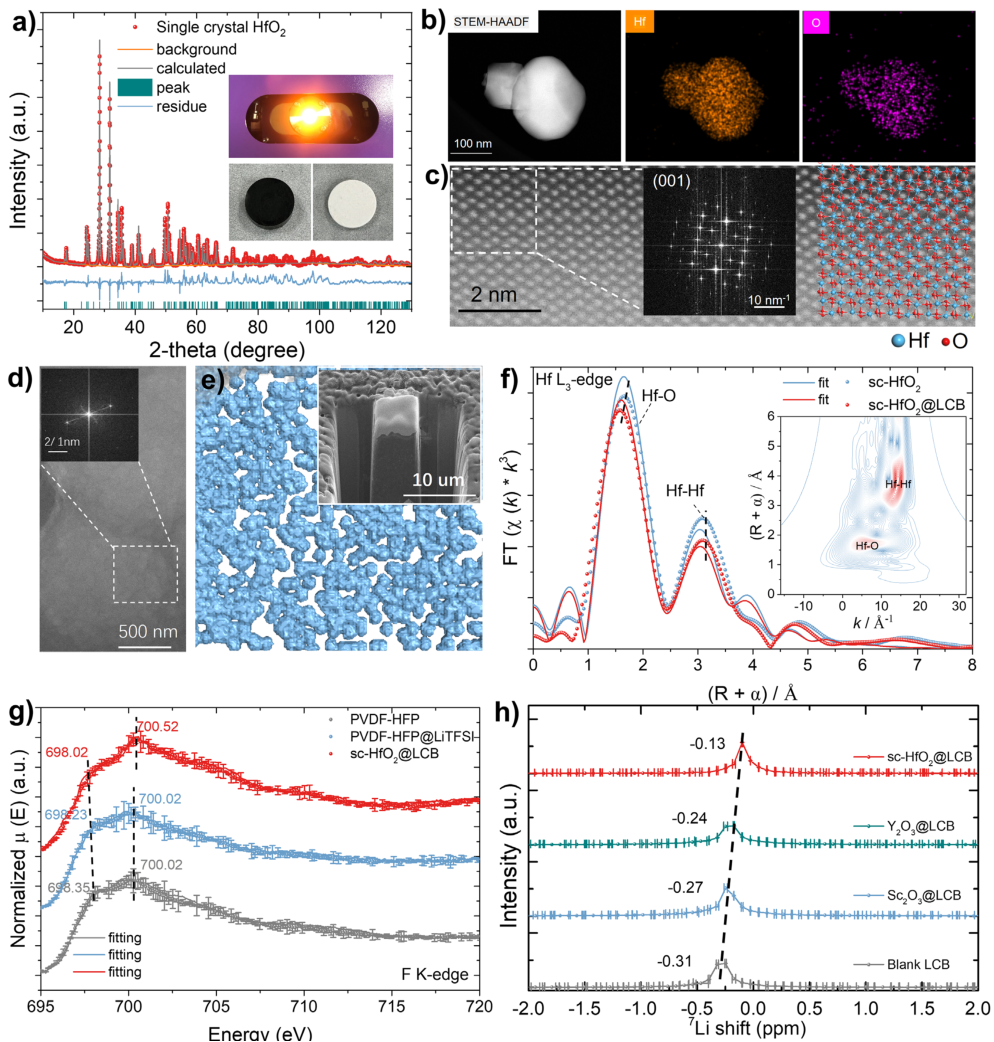

圖2展示了作者如何把篩選得到的候選材料進一步工程化為可應用的電解質膜體系。首先，通過同步輻射 XRD 結合 Rietveld 精修，作者確認所制備樣品為單斜相 HfO2，并在圖中直觀展示了毫秒級 Flash-Joule（閃速焦耳加熱）工藝的制備路徑與產物形貌特征。隨后，STEM-HAADF 與校正像等高分辨表征用于證明產物具備清晰的納米單晶特征及特定晶面信息，同時元素分布均勻，說明材料相與結構可控。為了進一步回答“復合后是否形成連續傳導網絡、是否具備可加工性與結構連通性”，作者引入 3D FIB-SEM 重構，展示復合膜內部的連通孔道與導離子網絡結構，從而證明其具備“宏觀可加工、微觀連續傳輸”的結構基礎。最后，XAS 與 7Li 固體核磁等表征被用來追蹤界面配位與電子結構變化，結果指向 Li+–陰離子束縛的減弱以及更有利的界面化學環境，為后續離子傳輸與界面穩定性的提升提供了關鍵證據。
4. 離子傳輸動力學證據鏈：電導率、遷移數、穩定窗口 + Operando/模擬解釋“為什么更快”

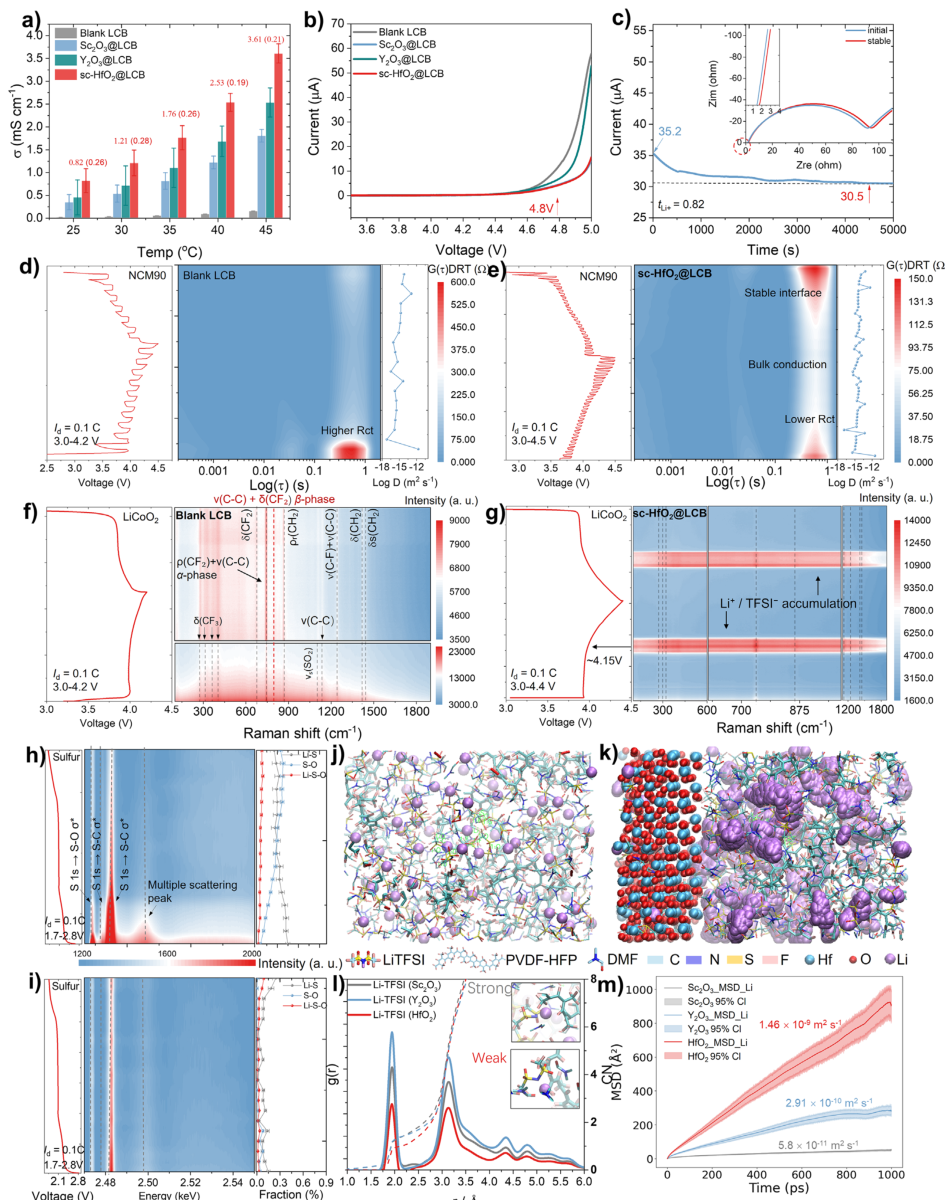

圖3圍繞“傳得快、傳得穩，以及為什么會更快”構建了一整套證據鏈。首先，溫度相關電化學阻抗測試給出了室溫附近接近或達到工程目標的離子電導率表現，說明該復合電解質在實際應用溫度區間具備可用的傳輸能力；同時，線性掃描伏安（LSV）結果表明其在高電壓區域仍能保持較低的分解電流，穩定窗口可達約 4.8 V，從而具備與高電壓正極匹配的潛力。為了進一步解決固態體系中常見的濃差極化問題，作者通過遷移數測試得到 t_Li+=0.82（25°C），這一結果意味著電流主要由 Li+ 承擔，有利于抑制極化與界面副反應放大。在動力學層面，DRT/GITT 以及擴散相關分析共同指向更低的界面電荷轉移阻抗與更高的 Li+ 擴散能力。更重要的是，作者結合 Operando Raman、XANES 以及 MD/AIMD 等手段，將原位光譜信號、配位結構演化與 Li+ 遷移軌跡聯系起來，形成從“觀察—解釋—驗證”的閉環，從機理上說明加速來自更快的解離/交換過程以及更弱的 Li–TFSI 接觸配位，從而使 Li+ 更容易在固態網絡中遷移。
圖3｜離子傳輸動力學證據鏈：電導率、遷移數、穩定窗口 + Operando/模擬解釋“為什么更快”
電導率與穩定窗口：室溫附近電導率接近/達到工程目標，LSV 顯示約 4.8 V 的高電壓適配能力。
5. 跨體系電池驗證：嵌入型（LFP）、轉化型（S）與高電壓（NCM90）均受益
圖4｜跨體系電池驗證：嵌入型（LFP）、轉化型（S）與高電壓（NCM90）均受益

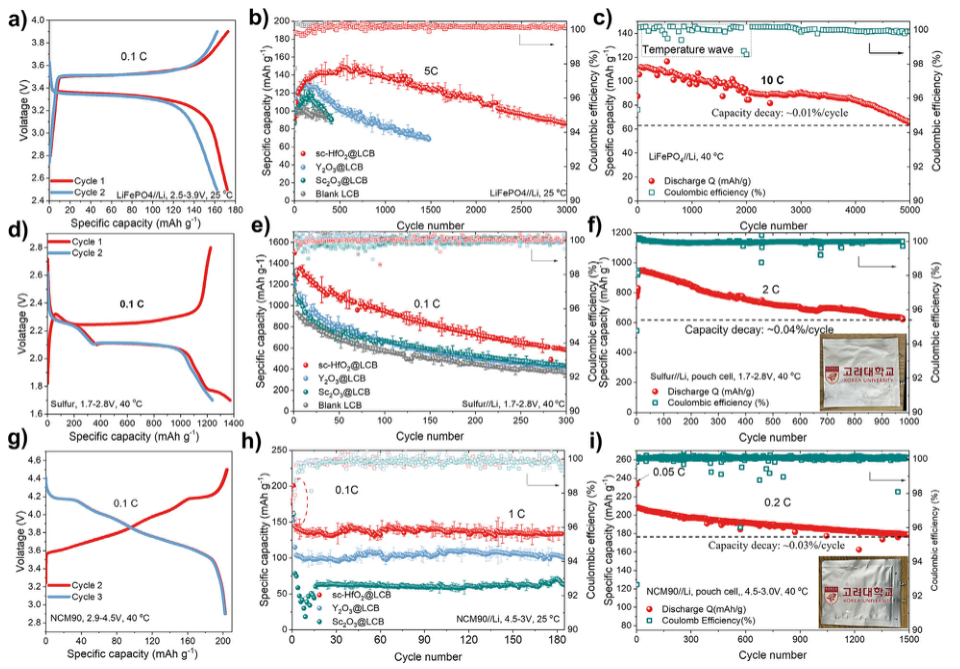

圖4的重點在于回答“這套電解質設計是否具有普適性、是否能在不同電化學機制與不同電壓平臺下穩定工作”。在 LFP 這類典型嵌入反應正極體系中，作者展示了在高倍率與溫度波動條件下仍能維持更好的容量與效率，說明傳輸改善能夠直接轉化為電池層面的性能收益。隨后在 Li–S 轉化反應體系中，電池依然表現出更高的可逆容量與更低的衰減，表明其不僅適用于嵌入反應，也能在更復雜的界面與反應路徑下保持穩定。最終在高電壓 NCM90 體系中，作者進一步展示在 4.5 V 上限及升溫等更苛刻工況下仍能獲得更好的循環保持，并配合軟包耐久性數據說明其工程可行性，從而使“材料—電解質—電池”的邏輯鏈條更加完整。
6. 界面穩定性機制：更高臨界電流、更均勻沉積 + 更致密的 SEI/CEI 組成與形貌
圖5｜界面穩定性機制：更高臨界電流、更均勻沉積 + 更致密的 SEI/CEI 組成與形貌

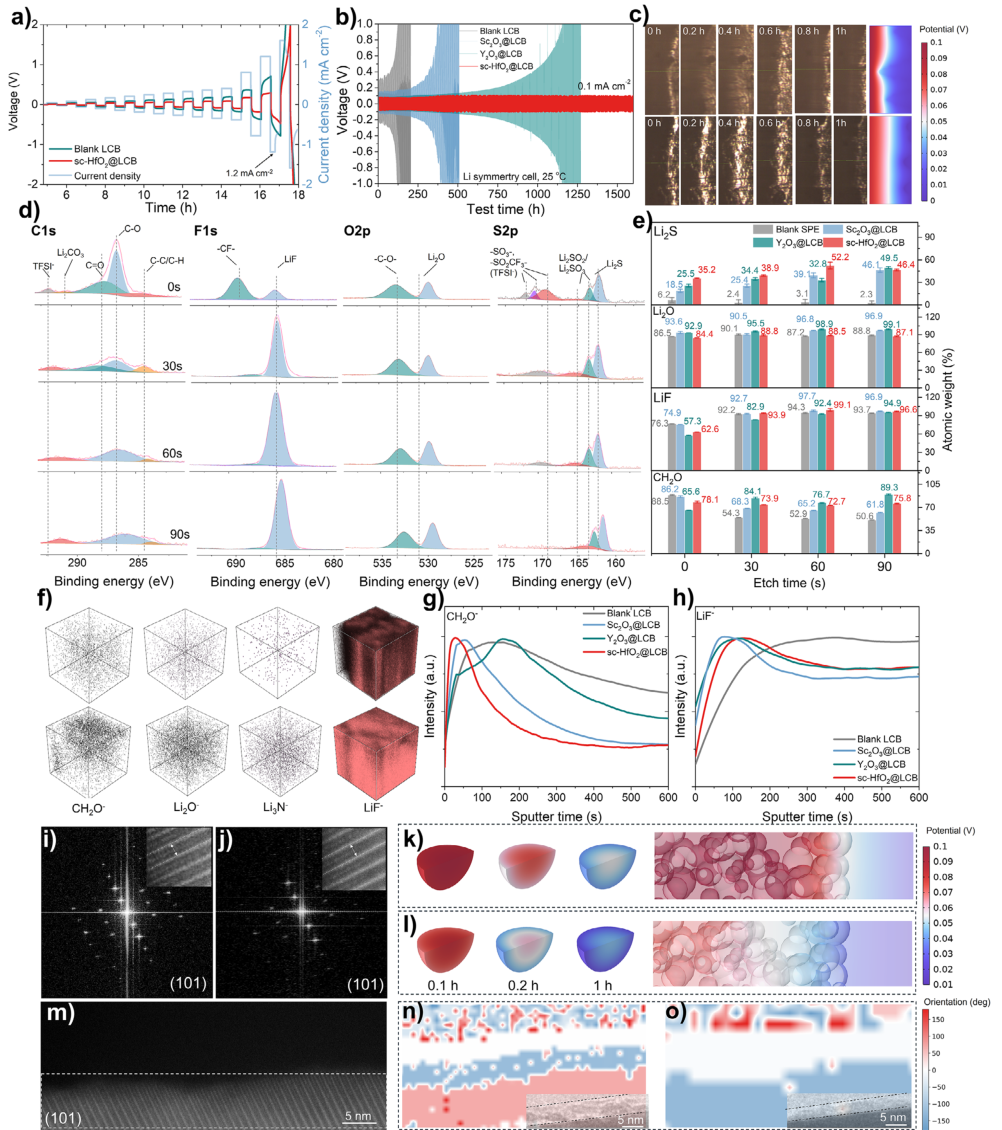

圖5主要聚焦固態/鋰金屬體系最關鍵的界面穩定性問題，即在更高電流密度下是否仍能穩定沉積剝離、是否能抑制局部熱點與枝晶風險，以及界面膜層到底“長成了什么樣”。首先，Li|Li 對稱電池結果顯示該體系可以支持更高的臨界電流密度并實現更長時間的穩定循環，說明其界面在高負載條件下具備更強韌性。為了讓“穩定”更直觀可見，作者結合原位光學觀察與有限元模擬（FEM），展示了更均勻的沉積/剝離形貌，并給出更平緩的電勢梯度與更均勻的電流分布特征，從而解釋其能夠抑制局部電流聚集與熱點生成。隨后，深度剖析 XPS 與 ToF-SIMS 等化學分析揭示，該體系更易形成以 LiF 等無機組分為特征、致密且連續的 SEI/CEI 結構，這種“更無機、更致密、更連續”的界面膜層通常被認為有利于降低副反應并提升力學穩定性。進一步的高分辨表征與應變分析則從結構演化角度補充說明，在高電壓正極側也能觀察到更受控的 CEI/結構變化與更小的晶格應變累積，體現出其對高電壓界面同樣具備穩定作用。
7. 工程化軟包驗證：多層堆疊結構、能量密度、循環與熱板對比基準
圖6｜工程化軟包驗證：多層堆疊結構、能量密度、循環與熱板對比基準

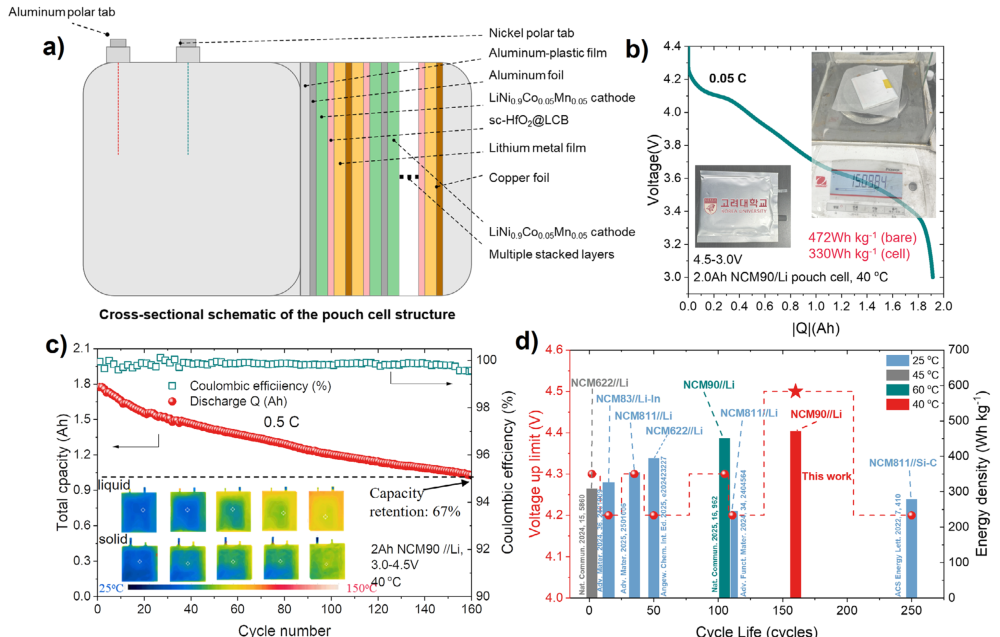

圖6將研究從材料與扣式電池推進到工程化驗證層面，重點回答“是否能做成軟包、能量密度能否真正上去，以及安全性是否可感知”。圖中首先給出了多層堆疊軟包結構示意，包含正極/電解質/鋰金屬及集流體、極耳等關鍵工程要素，說明其設計已考慮實際電芯結構。隨后，通過 0.05C 放電曲線給出能量密度展示，報告約 472 Wh·kg-1（stack-level, bare）以及約 330 Wh·kg-1（cell-level），從而將“材料優勢”落到可量化的工程指標。循環部分以 2 Ah NCM90∥Li 軟包為例，在 0.5C 條件下給出容量保持與較高庫倫效率，體現其在較大容量與實際工況下仍可穩定運行。最后，作者通過 150°C 熱板對比并結合紅外熱像，直觀呈現液態與固態軟包在高溫條件下的熱行為差異，同時給出與近期固態/準固態軟包的基準對比圖，從工作溫度、循環壽命與能量密度三個維度強調本工作的綜合競爭力。
【結論】
? 電子結構層面的“徑向效應”提供了一條可遷移的固態電解質設計原則：通過增強 s–d / p–d 雜化，降低 Li+遷移勢壘并改善界面反應路徑。
? 提出并驗證熵基描述符 Sd：在大規模材料空間中比傳統 εd 更適合作為篩選指標，為數據驅動發現固態電解質提供新工具。
? 工藝與結構協同落地：Flash-Joule 制備單晶 HfO2 并與導離子粘結相復合，獲得接近/達到工程目標的室溫電導率與較高 tLi+。
? 器件級驗證充分：從多體系扣式到 2 Ah 軟包，兼顧高電壓適配與熱安全展示，體現實際應用潛力。
【文章信息】
Jiadong Shen, Gilseob Kim, Jong-woan Chung, et al. Engineering Electronic Radial Effects for Fast Li+ Transport in Solid-State Electrolytes. Advanced Materials (2026). DOI: 10.1002/adma.202520337.
