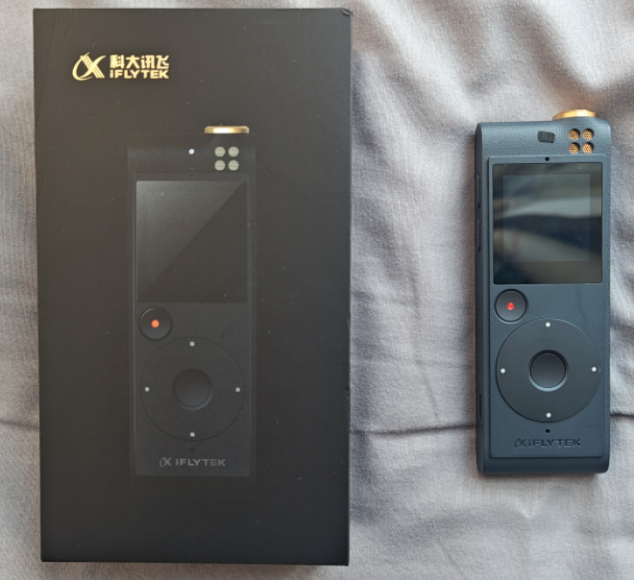

我去年年初買的科大訊飛錄音筆998元，才半年多，海鮮市場三四百塊錢就能拿下，感覺虧損好大，關鍵是沒有我想像的這么方便好用。
一定把它拆解，看看里面到底怎么有什么“貓膩"
|
|

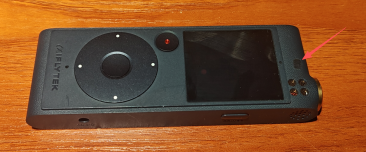

首先要吐槽的點就是工作指示燈，錄音工作的時候太亮了，實在太招搖了，這難道是怕用戶偷偷錄音的時候不被人知道？實際上，就算正常錄音，這一閃一閃的綠色也是很容易被吸引注意力，沒辦法，只能用一個黑膠布蓋住。
|
|

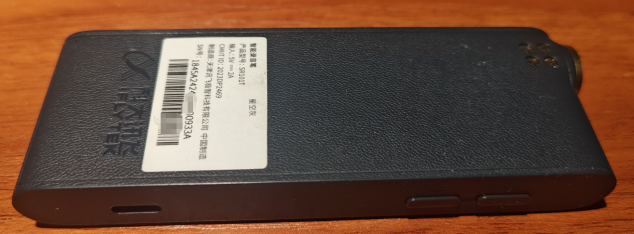

側面有一個耳機插孔和開機按鍵，另一邊是音量鍵和充電口。說公道話，外觀做工質感還可以。
|
|

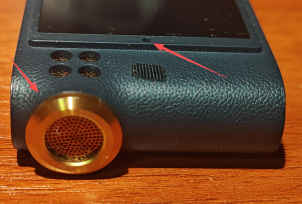

整機有3個麥克風，最大的是定向麥克風，最靈敏的是這一個碩大的主麥克風，主要是近距離遠距離人聲主拾取，指向前方，確保人聲干凈，細節飽滿，主查是演講、采訪、一對一對話的遠場景錄音，可以10多米以上。

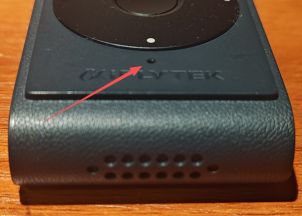

另外2個在機身上下各有一個小的麥克風口，通常是輔助錄音，360度覆蓋，環境噪聲采集、聲源定位用，多用于多人會議，室內有多方向的噪音環境。
兩者合作分工加AI算法，實現清晰錄音。
背面樣子，一開始找了好久，發現怎么一個螺絲也沒有，原來外殼是卡扣方式，這設計厲害。

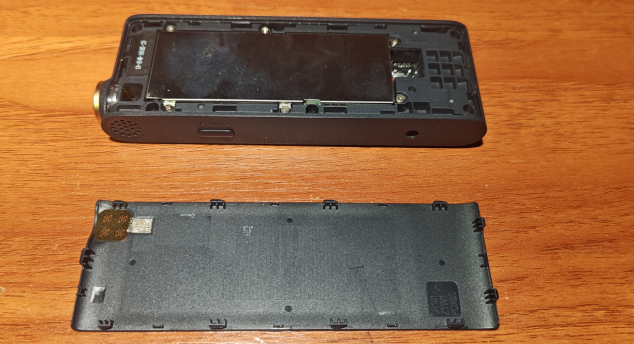

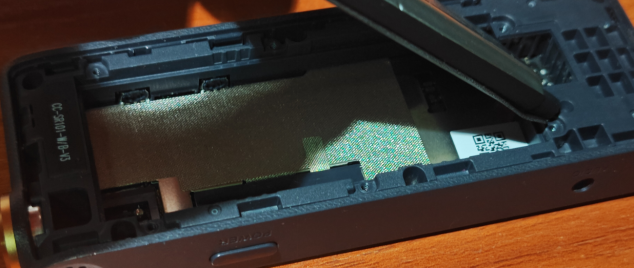

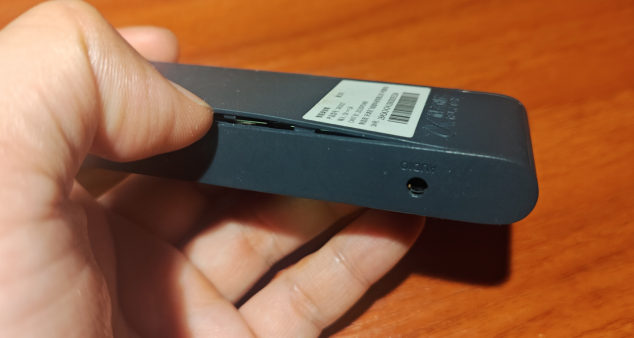

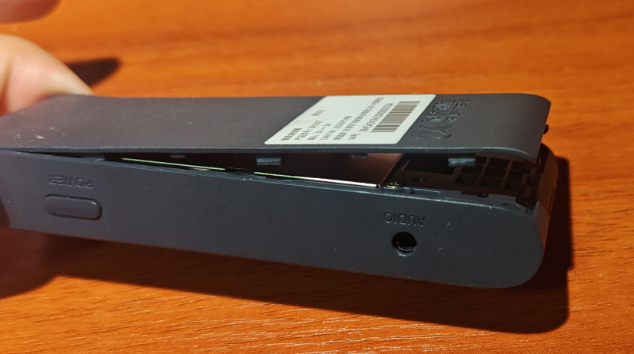

用指甲插入，再用點力一撬就開了

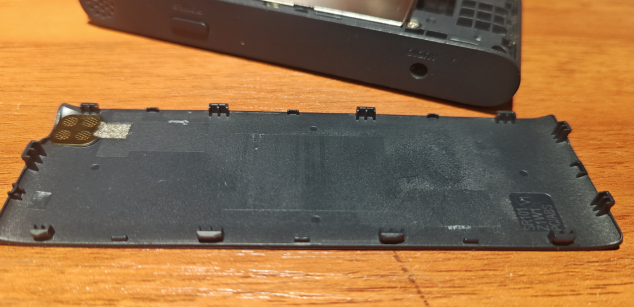

好的卡扣設計是什么？，就是那種不影響外觀，不用任何工具可以非常方便打開，裝回去也非常方便往回一扣就行，然后呢裝著的時候非常緊固。這就是一個非常好的卡扣設計。
不得不說，科大訊飛這個錄音筆的卡扣設計我認為符合上面說的。
我記得我以前拆解過2過電子產品，也是卡扣設計的（記得一個是氣壓產品，另一個天貓精靈），那卡扣是真卡啊，幾乎要用蠻力的程度了，最后打開來，外殼也損壞了，更絕的是，這一類卡扣設計外面還設計了好多螺絲固定，就有點畫蛇添足了，那卡扣卡的比打螺絲還緊。
卡扣設計聽起來簡單，那還是很需要設計經驗的，大家可以參考一下這個

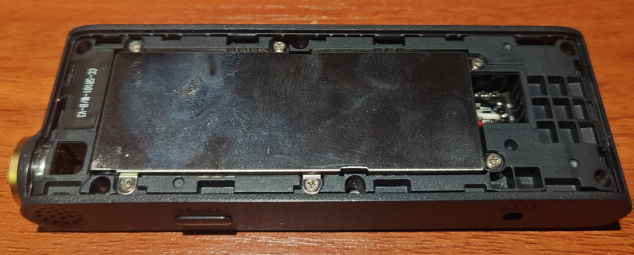

里面開始出現螺絲了，一個屏蔽蓋蓋著

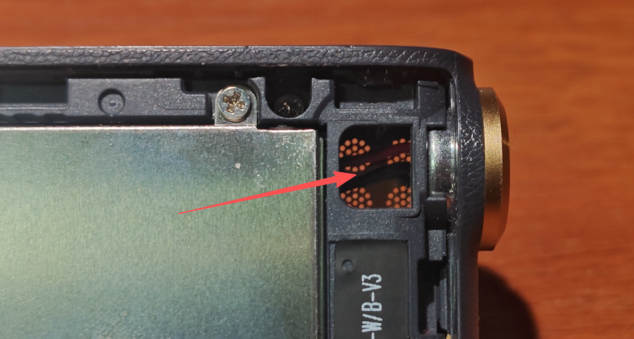

首先能看到的是這三條線是焊接在電路板上的，話說這三個焊點還焊的還挺圓，不知道是不是手工焊的

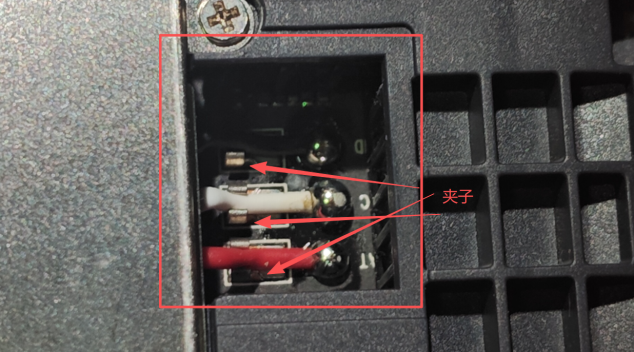

還有一個挺細節的設計，這三條是是放在了三個夾子上來固定著，能理線還能防止焊點受力松動。
麥克風焊線

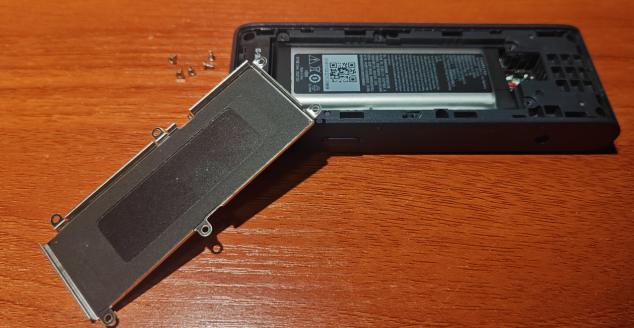

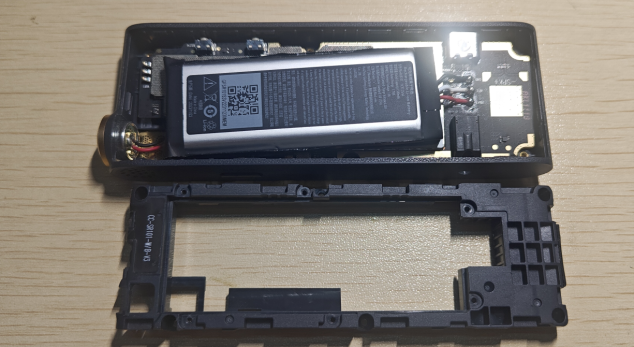

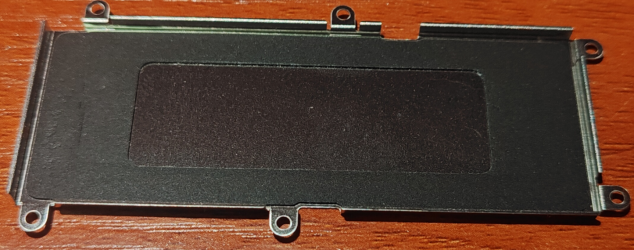

這個屏蔽蓋拆下來了，6顆螺絲，就蓋在電池上，上面還貼了一層類似屏蔽的材料，為了防止干擾，因為鋰電池本身就是一個小干擾源。充放電會有EMI問題，如果進入麥克風，就會有底噪、電流聲等，相當于小法拉弟籠。

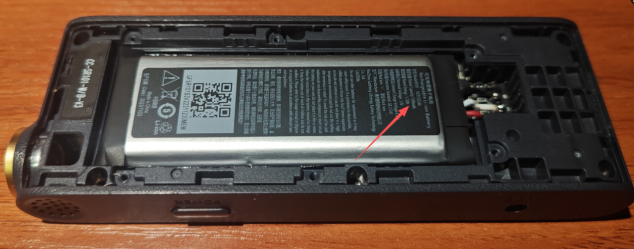

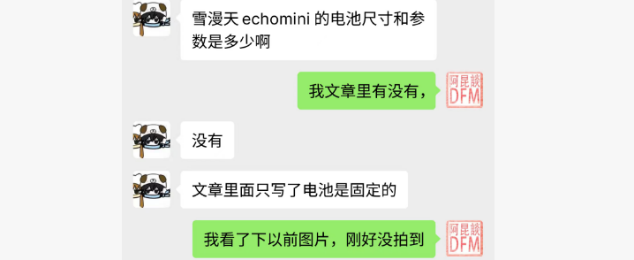

這電池容量我要趕緊拍下來，今天還有粉絲后臺私信問我之前拆解的一個播放器電池是多大的，結果我現沒有拍到。
這個電池用挺大啊1500mAH，但我也納悶，因為這錄音筆感覺巨耗電，用不了多久沒電了，也是我想吐槽的。

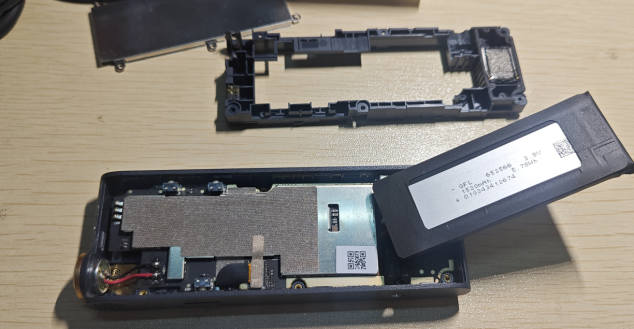

電池下面還有一個防靜電泡棉屏蔽布，可以防靜電、緩沖，同時一樣也防錄音干擾。總之都是為了保證錄音更好，設備更安全。當然也是肉眼可以見的成本提高，這個到底有多大的效果就不得而知了。我還是堅持以實際應用為主來設計。

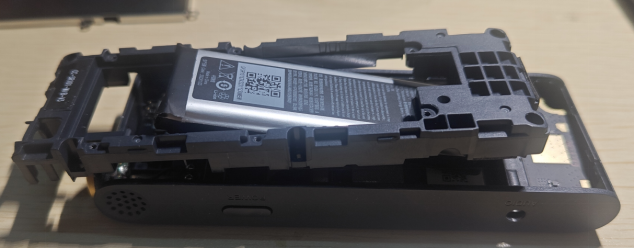

繼續把中間的基座拆開，同樣6個螺絲

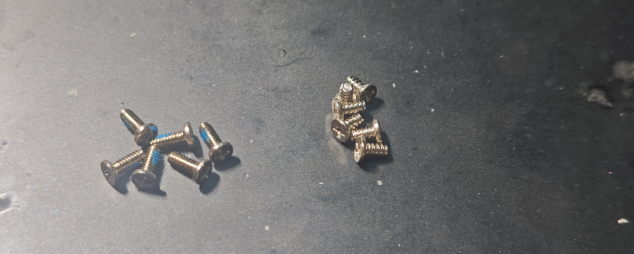

左邊是屏蔽蓋的，右邊是塑料基殼的，真的不能統一成一種？？？？？？
拆開來了
|
|

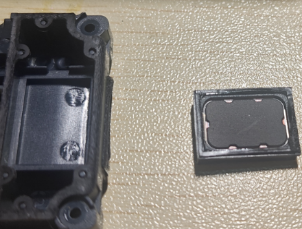

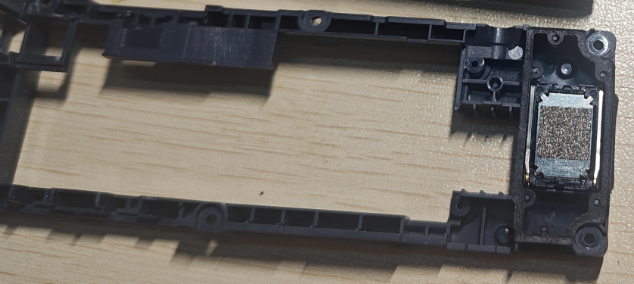

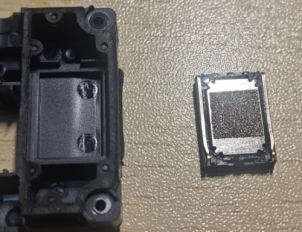

這是一個揚聲器，模塊化的，這個在我之前拆解的諾基亞手機里一樣的，也是類似這樣的設計。

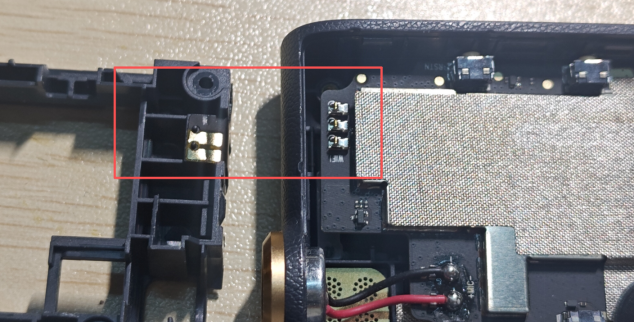

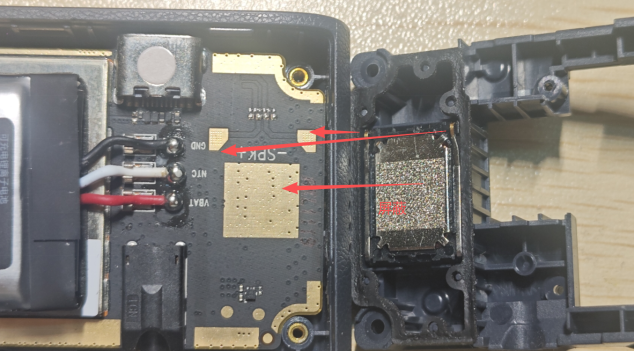

是這樣的連接，直接扣上去，很值得參考。

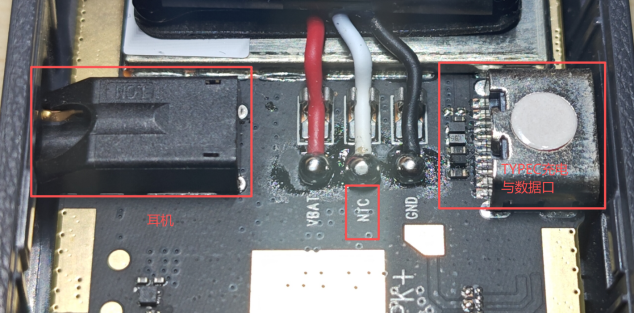

可以清楚看到電池電源線，中間白線NTC絲印，說明這是一個溫度檢測線，以對電池保護。

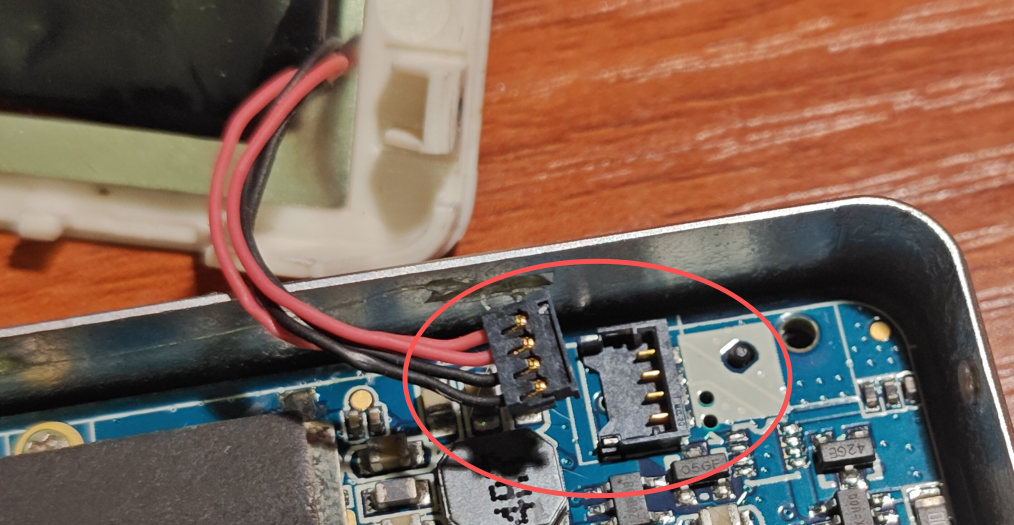

上圖是我之前拆解飛傲音頻播放器里的電池連接，就是這樣端子連接。

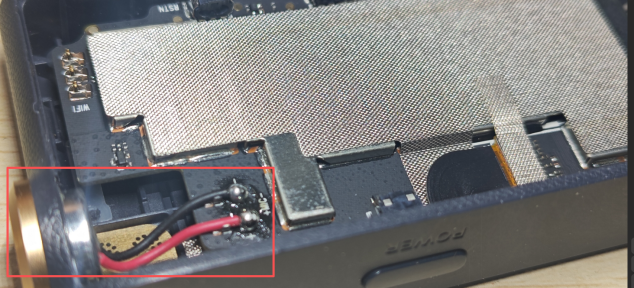

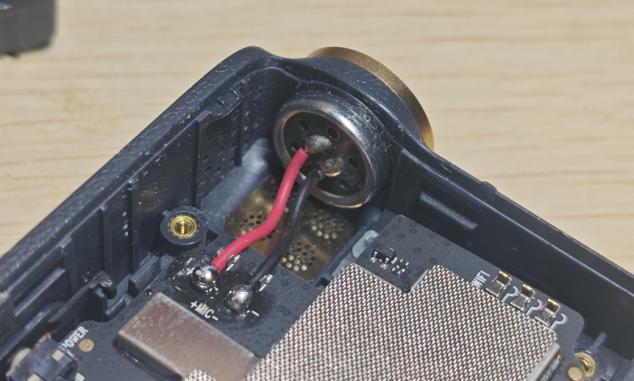

定向麥克風特寫，這種大尺寸的定向麥克風多以手工焊接為主（回流焊接溫度較高也會有影響里面的材料，比如振膜、膠水等，會影響壽命聲音質量），同時為了保證更好的對位，所以基本是手工焊接。
這是聲音進來的核心通道，多用于定向采集人聲（采訪、演講），距離10-20米遠。

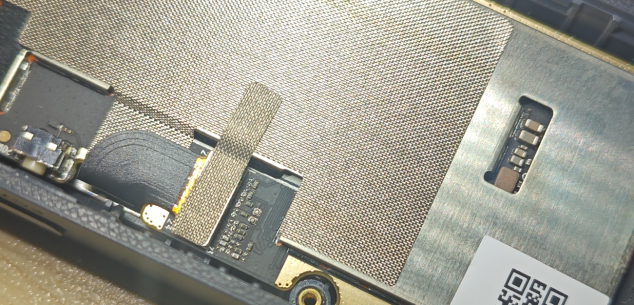

主板上一個很大的屏蔽罩，上面就是前面提到的防靜電屏蔽布，這樣一看明白了，除了屏蔽，更主要應該是想把電池和屏蔽蓋做個絕緣。
只能看到阻容料，屏蔽蓋我就不拆了，因為看了下是直接焊接在主板上了。

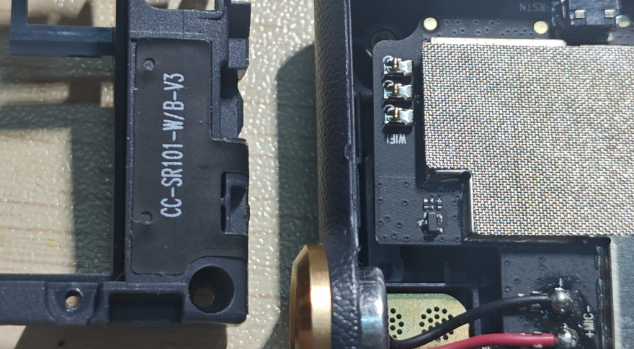

這個是WIFI天線，是這樣貼在外殼上，這個設計和我之前拆解的諾基亞手機巨像
黑色阻焊的PCB板，是不是看起來高端大氣。實際黑色的作用就是這個，現在價格也和普通綠色不多，但他的缺點就是不好維修看不太清線路。

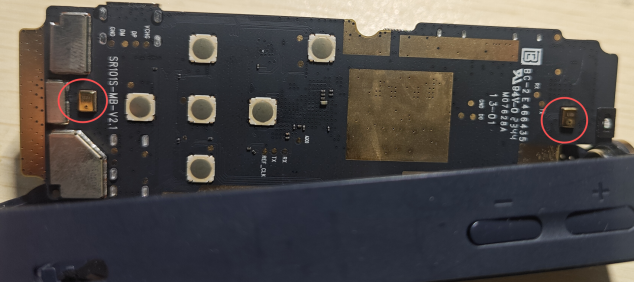

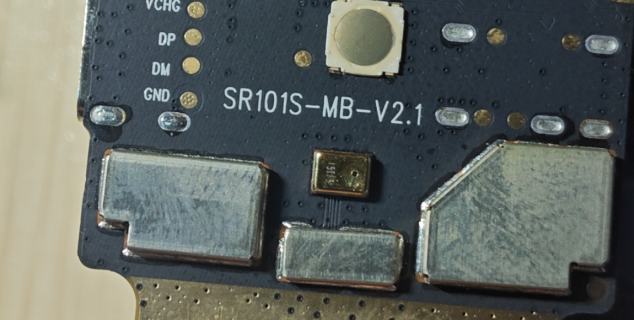

前面提到的2顆 貼片麥克風硅麥（MEMS），這是全硅結構（硅做的微型振膜+背板，直接輸出數字信號 ，屬于數字咪頭）、耐高溫所以可以SMT回流焊。
這2個通常是輔助錄音，360度覆蓋，環境噪聲采集、降噪、聲源定位、波束成型（多個麥對比聲音到達時間判斷人聲方向）
下面還有三個屏蔽殼蓋的小模塊，不知道是什么。

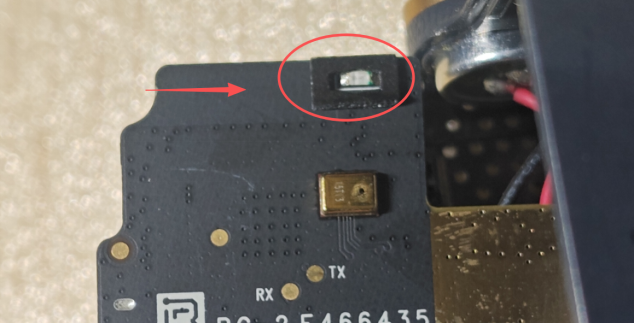

前面我提到的發光二極管太亮 了，要不我現在把這個LED燈拆下來，或者把限流電阻改大點？
算了，多一事不如少一事！
