高功率開架式反激電源如何實現超高效率？

快充適配器的進化史，就是一部反激電源效率的提升史。在不到5年的時間里，反激式變換器的效率從89%躍升至96%，能量損耗減少超50%。這不僅讓金屬散熱片成為歷史，更催生出更輕巧、更緊湊的設計方案。

技術驅動力：

· 寬禁帶（WBG）開關：以750V GaN器件為代表，突破傳統硅器件的性能瓶頸

· 同步整流（SR）：降低導通損耗，提升能量轉換效率

· 自適應控制算法：實現精準的功率調節

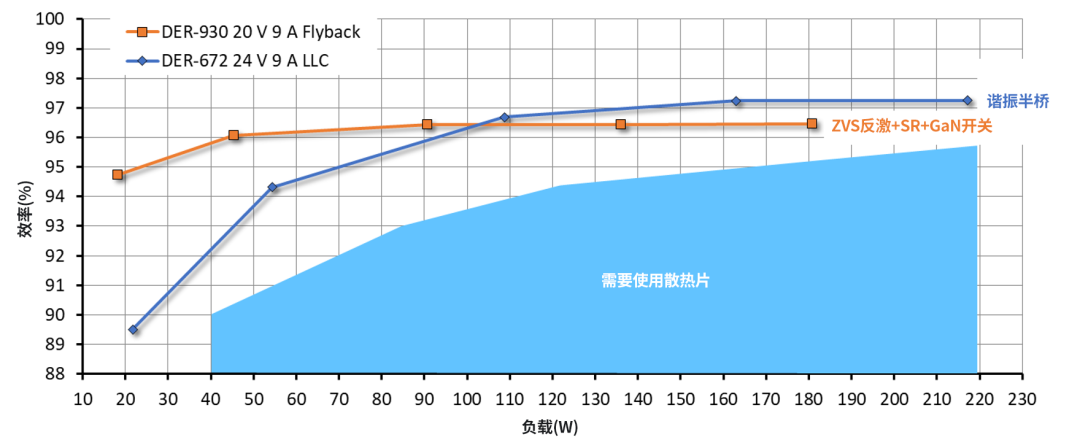

圖1. 180–240 W 高效率反激與 LLC 半橋拓撲的效率對比（散熱器需求按充電器形式計算）

1. 開關算法革新

傳統PWM技術在高負載下表現優異，但輕載時效率驟降。本文提出的混合開關控制方法，通過動態調整關斷時間和電流限流點，實現全負載范圍的高效率運行。

?

技術亮點：

· 可變關斷時間調制：降低開關損耗

· 動態電流限流：優化導通角，抑制變壓器音頻共振

2. 功率開關器件升級

GaN器件在50W以上功率段展現出顯著優勢：

· 導通電阻降低

· 開關損耗減少

· 集成式設計不增加額外元件

3. 零電壓開關（ZVS）優化

通過初級側有源鉗位或次級側同步整流實現：

· 大幅降低開關損耗

· 電磁干擾（EMI）減少

· 無需額外高壓功率開關

4. 同步整流（SR）應用

在多路輸出設計中：

· 適用于對效率要求嚴苛的場景

· 實現初級側高壓開關的零電壓開關（ZVS）

采用300W設計方案，通過750V GaN初級開關+可變關斷時間PWM控制，實現93%的轉換效率。關鍵設計考量：

?

元件選型：

· 初級開關：集成GaN器件替代傳統MOSFET

· 次級整流：同步整流MOSFET替代二極管

· 控制芯片：集成式控制器減少外圍元件

反激式變換器憑借其簡單結構和高性價比，正在取代傳統諧振拓撲：

· 50-400W：反激拓撲+優化控制方式

· 400W以上：諧振半橋拓撲

?

技術趨勢：

· 器件集成度提升

· 優化控制算法

· 系統成本下降

通過現代寬禁帶開關器件和優化控制方法，反激式變換器在中功率開架式應用中實現了效率與成本的雙重突破。這不僅為電動自行車、電動工具充電器提供了更優解決方案，更為整個電源行業指明了技術發展方向。

欲了解完整白皮書內容，歡迎訪問power.com，或點擊閱讀原文。
