安森美 (onsemi) 推出的 Premie r圖像傳感器模塊參考設計(PRISM) 平臺，是一套預先優化的子系統解決方案，旨在簡化數字成像產品的開發流程。 PRISM 為創新者提供低成本、預調校、已優化的模塊化器件，這些器件經過精心設計、可無縫協同，專為產品原型構建量身打造。我們已經介紹過??PRISM簡介、實現全新器件開發流程等，本文將繼續更新《簡化成像設備從設計到制造的全流程教程》，聚焦評估套件、圖像傳感器選型等話題。
從 PRISM 開始

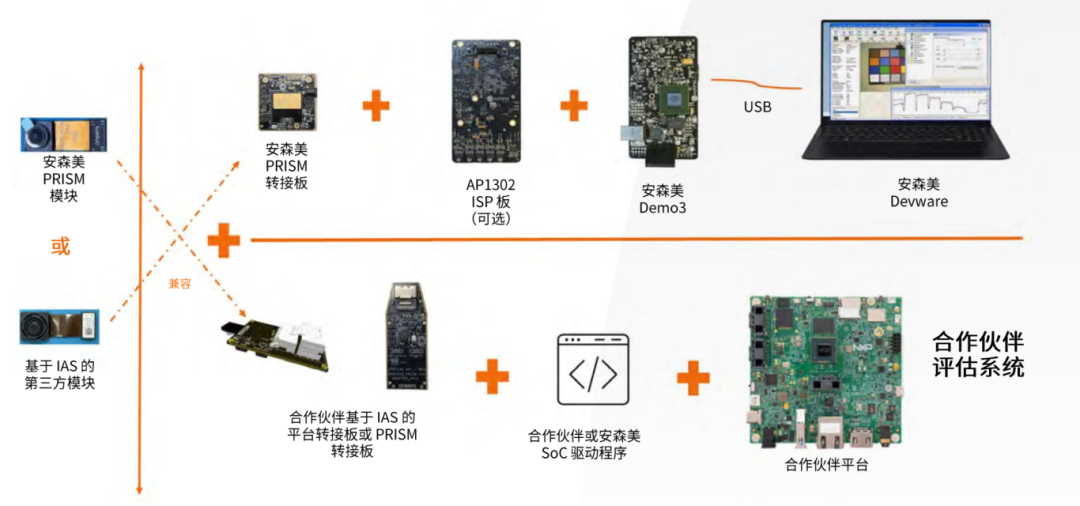

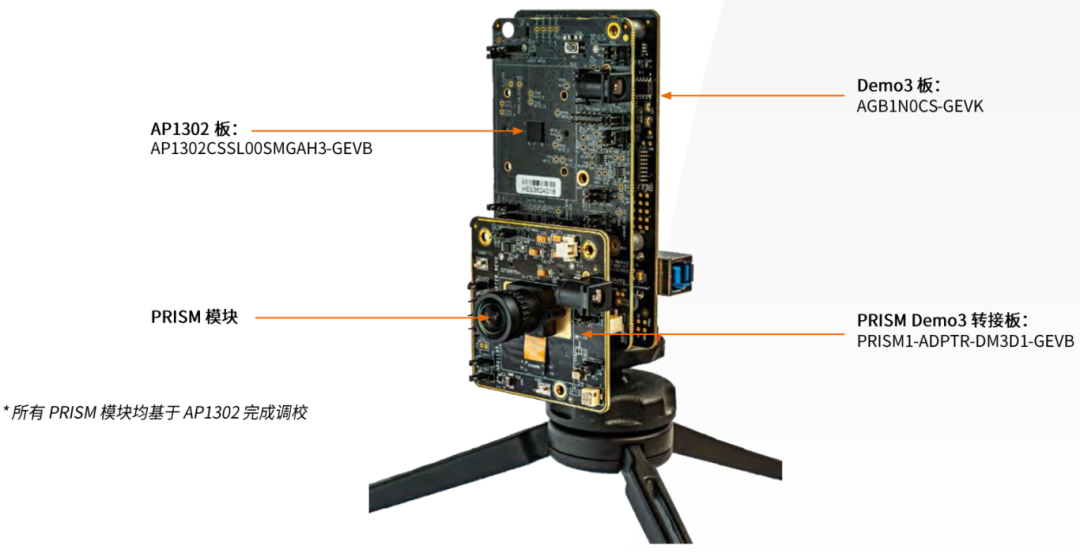

評估套件(包含 PRISM 模塊 + Demo3 + AP1302 + 轉接板)

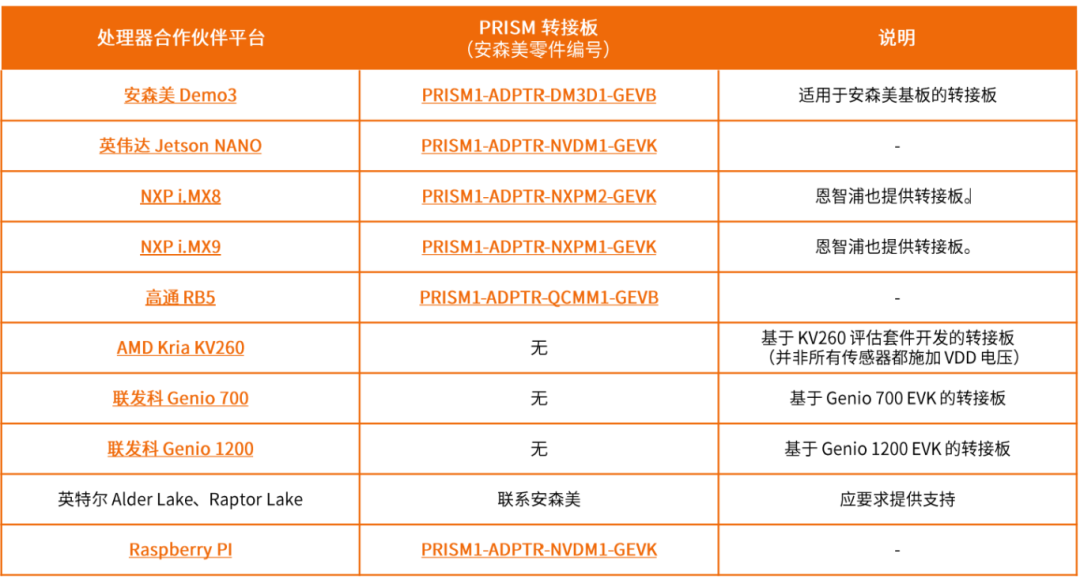

借助 Demo 3 基板,使用 PRISM 的設備開發者可將安森美成像器件與主機 PC 進行連接。該板搭載 FPGA 處理器、USB 3.0 控制器,以及支持 MIPI 和 HiSPi 協議的 HDMI 發射器。
AP1302 協處理器
AP 1302 是一款高性能、超低功耗、在線式數字圖像與視頻流處理器,支持最高 1300 萬分辨率 (4224 x3156 ), 在 1300 萬分辨率下幀率最高可達 30 fps。

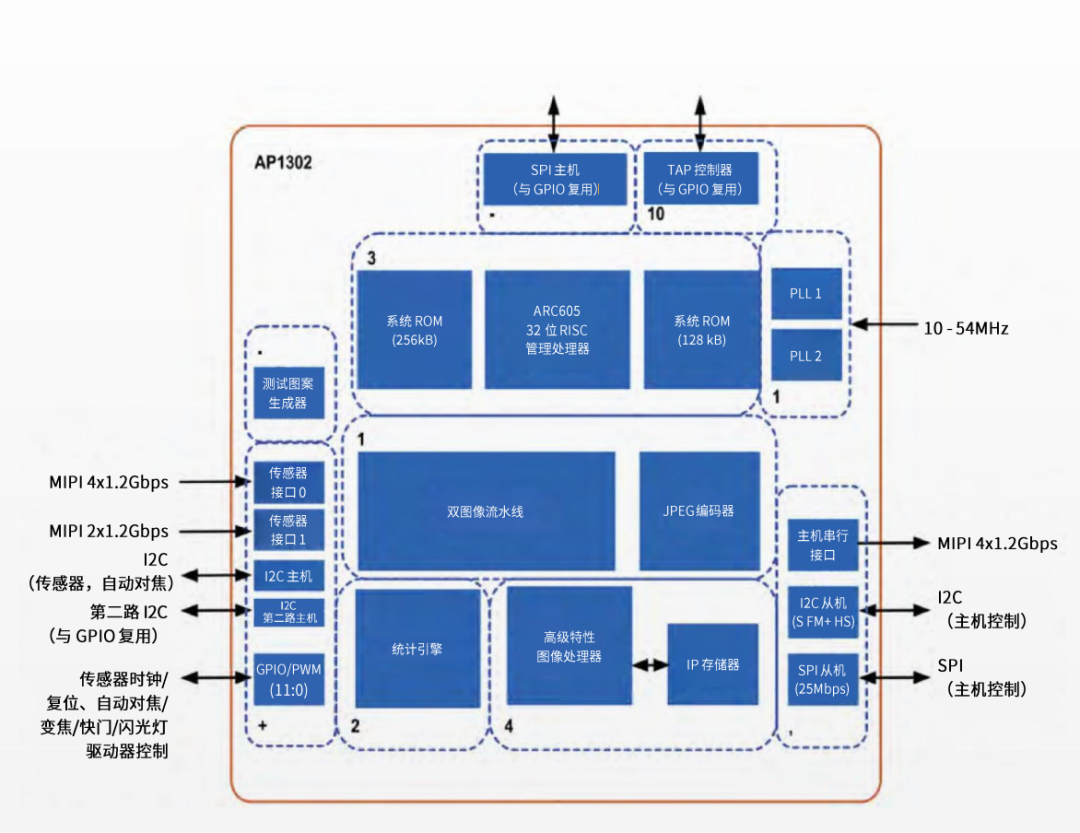

AP1302 同時支持 sub -LVDS (MIPI) 傳感器接口(輸入) 與主機接口(輸出)。AP1302 可與 CMOS 圖像傳感器對接,并執行采集 1300 萬分辨率圖像所需的全部處理操作,包括 JPEG 壓縮、1080 p 視頻流采集以及預覽圖像生成。AP 1302 還支持安森美具備視頻隔行高動態范圍 (HDR) 功能的傳感器,可在視頻錄制速率下實現高動態范圍場景采集。
性能測試報告
PRISM 模塊經過一系列測試與驗證,滿足各項性能指標要求。我們可提供測試報告,作為客戶設計的基準依據。
測試項目包括:
暗場測試:將攝像頭模塊完全置于暗箱中,最大限度避免光線泄漏至圖像傳感器。隨后在密閉環境內施加具有經計算的頻率、強度較低的非偏振光,逐一對像素進行檢測,判斷其能否將光線均勻分配至四個對應的光學平面。
光照測試:通過 LED 面板投射不同色溫的光線,在不同色溫條件下對像素進行檢測,驗證其在設定視場內記錄光線色溫的準確性。
鏡片陰影均勻性測試:評估鏡頭中心以外區域的光線成像質量, 判斷邊緣光線的衰減程度。
顏色均勻性測試 ：亦稱 “ 麥克亞當測試 ” ；對每個像素進行評估 ， 判斷傳感器捕獲的光線色度是否超出可察覺色差范圍 （ 該范圍稱為“ 麥克亞當橢圓” ） 。
ISO 12233 圖像測試：這是一項國際標準測試， 用于評估傳感器中像素的頻率響應是否滿足其標稱分辨率的認證要求。
AP 1302 ISP 處理測試：采用安森美自有的質量標準， 評估傳感器與安森美 AP 1302 圖像信號處理器協同工作的性能表現。
眩光測試：亦稱 “ 耀斑測試” ， 用于對傳感器進行檢測， 判斷是否記錄到鏡頭自然對焦光路以外的光線（ 無論光量多少、 來自何種角度） 。

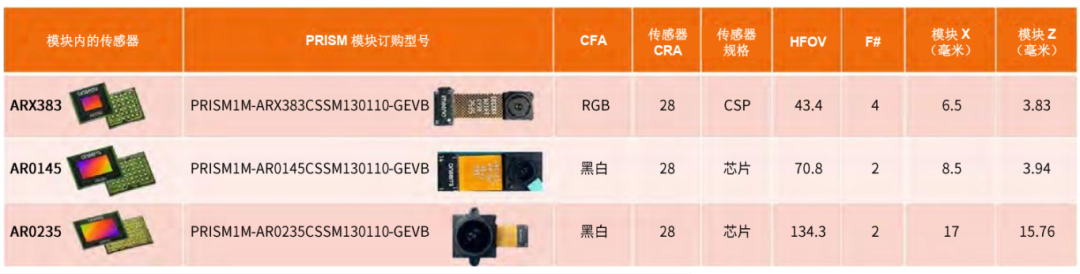

Hyperlux SG CMOS 圖像傳感器
Hyperlux SG 圖像傳感器系列在圖像傳感器技術領域?qū)崿F(xiàn)了突破性進展,其中部分性能可通過全局快門效率 (GSE) 進行衡量。Hyperlux SG 傳感器以 120 fps 幀率運行,并采用全局快門架構,在如此小巧的器件中實現了革命性突破。此快門支持同時捕獲整個圖像,即使捕獲快速移動的物體也能清晰呈現且無偽影。所有 SG 規格產品均保持一致的像素大小與傳感器性能。
Hyperlux SG 器件采用創新型全局快門像素設計,專為 120 fps 幀率下精準、快速捕捉運動場景而優化,可在昏暗與強光環境下輸出清晰、低噪點的圖像。其功能包括:自動曝光控制、自動黑電平校正、陣列框選、跳行/跳列、像素合并(將四個像素?cái)?shù)據合并為一個)。該系列圖像傳感器非常適合以下應用:條碼掃描、機器人與制造業機器視覺、自主移動導引、安防監控、工業質量控制。

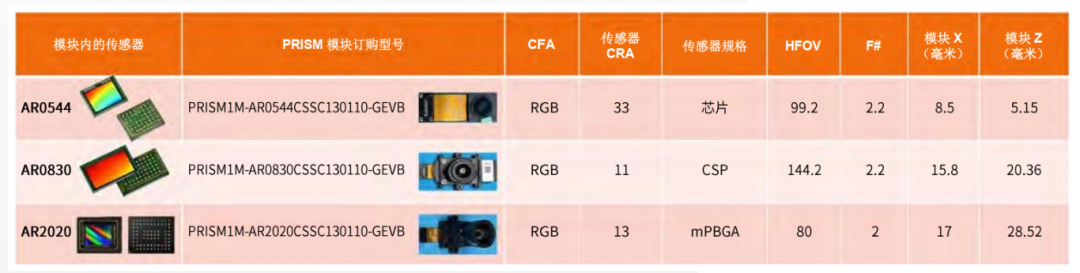

安森美 Hyperlux LP 圖像傳感器系列,非常適用于對高分辨率有要求的工業與商用相機場景 ,例如智能門鈴、安保攝像頭、 AR/VR 應用以及視頻會議等。LP 系列采用堆疊式架構,大幅減小了器件尺寸,其最小的器件尺寸僅有一粒米般大小,因此成為空間受限應用的關鍵器件。
Hyperlux LP 系列傳感器支持以線性模式或增強動態范圍 (eDR) 模式進行圖像采集。在增強模式下,它通過非線性傳遞函數,可在相同亮度比特?cái)?shù)下表示更寬范圍的亮度值。此外,該系列還具備卷簾快門讀出功能,可在不引入失真的前提下提升量子效率并降低讀出噪聲。

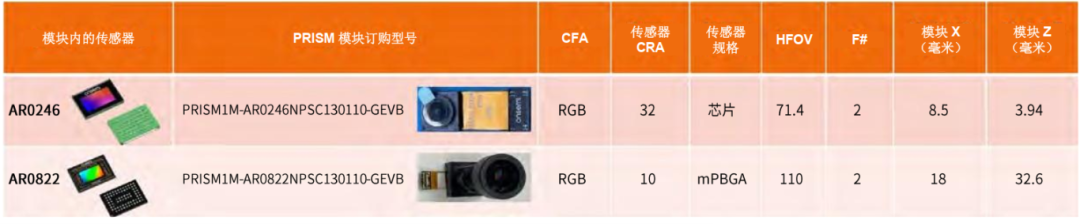

安森美通過 Hyperlux LH 圖像傳感器系列,在 LP 傳感器的基礎上進一步拓展了性能,新增了自適應局部色調映射 (ALTM) 技術,可將高動態范圍圖像的內容壓縮至更低位深的格式中。
Hyperlux LH 還集成了運動喚醒功能,可大幅降低功耗;同時支持行交錯式高動態范圍 (LI -HDR)、增強動態范圍 (eDR) 及嵌入式高動態范圍 (eHDR) ,確保在占用最少資源的前提下實現最大位深。這些特性使 Hyperlux LH 成為人臉識別、車載行車記錄儀 (DVR) 及可穿戴設備等應用的理想之選。

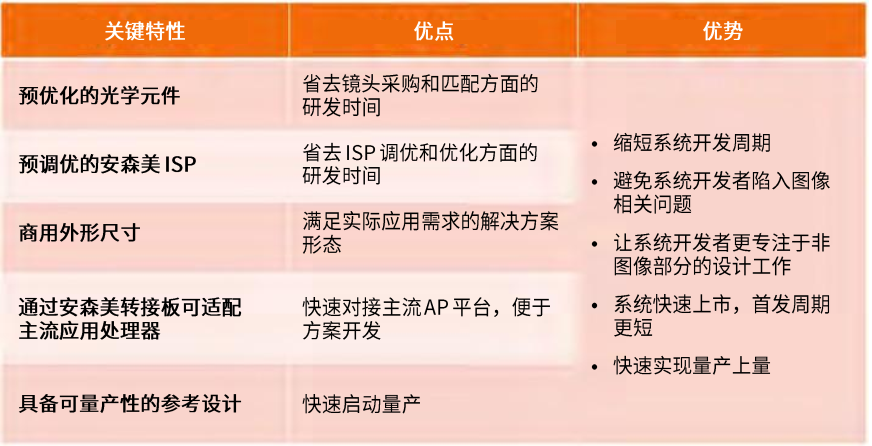

安森美致力于縮短從設計到制造的全流程,并加以簡化與優化。安森美 PRISM 方案為數字成像產品的設計師與制造商提供預調優解決方案,集成上述五大核心器件,在確保全面互操作性的同時,優化整體運營。PRISM 成像生態系統已超越安森美自身產品范疇,不僅為設備開發者提供選用第三方器件的選項,還提供開發原生軟件所需的系統開發套件與資源。
安森美 PRISM 為您提供構建全新成像應用的方法與支持,幫助您打造可行、獨具特色且可向制造合作伙伴及主機廠推廣銷售的產品。PRISM 提供多條直達、快捷的量產導入路徑。
