隨著 800V 高壓快充逐漸從高端車下放到大眾車型，壓縮機市場也在不斷的提升。作為整車熱管理 “心臟”，電動壓縮機不再僅負責座艙冷暖，同步承擔電池、電機電控全域溫控，是熱泵系統、超低溫制熱、快充散熱的核心執行部件。
大聯大世平集團推出基于安森美（onsemi ）電動壓縮機方案功率高達 10kW，可以應用在 400-800V 電壓平臺。方案采用安森美的 IPM 模塊等關鍵器件，可以用作驅動壓縮機、水泵、冷卻風扇等車載輔助電機，符合 ASIL B 功能安全等級。

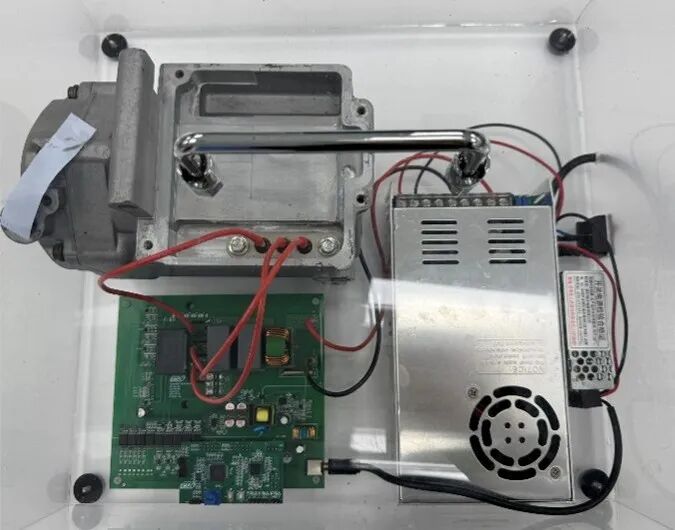

方案示意圖
電機驅動部分，方案采用集成預驅與 6 顆 IGBT 管的 IPM 來做電機的電子換相控制。芯片采用的是安森美的 NFVA35065L32-D。NFVA35065L32-D 內置 3 個高速半橋高壓柵極驅動電路，集成了（650V/50A）低損耗的 IGBT 管，最大支持 20Khz 的 PWM，死區最小時間為 2μs，還提供多個模塊保護功能，包括欠電壓鎖定、過電流鎖定、驅動與集成電路的溫度監測和故障報告等，為汽車電機應用提供了一個全功能、高性能的逆變器。
功能描述
支持無霍爾傳感器弦波驅動
支持 3 Shunt R 三相電流采樣
支持 DC Bus 電壓, 總電流量測
使用 IPM 內建比較器做為過電流保護
具有 LED、CAN、UART 等功能
重要參數
輸入電壓范圍: 310VDC~800VDC
MCU 內核是 ARM Cortex-M7，主頻 120MHZ，2MB Flash，256KB SRAM，3路 12-bit ADC
IPM 內置 MOS 支持 1200V/35A
800V e-Compressor 的SiC市場正處于高速成長階段，技術路徑已確立，未來隨著800V車型進一步普及，SiC在壓縮機中的應用占比與相關潛在產值將持續擴大。WPI 推出基于安森美 800V 電動壓縮機方案，采用的是高集成度的 IPM 模塊，可以有效壓縮整車底盤空間。
掃碼可獲取800V電動壓縮機相關技術資料。
