激光芯片為AI數據中心帶來波分復用技術

隨著AI數據中心對帶寬和功耗的要求不斷提高，網絡必須從電互聯向光互聯升級，而在共封裝光學（CPO）體系中，一直明顯缺少一個關鍵組件：激光器本身。如今，這一局面已被改變。上個月，高塔半導體（Tower Semiconductor）與Scintil Photonics宣布，量產了全球首款用于AI基礎設施的單芯片密集波分復用（DWDM）光引擎。DWDM即密集波分復用，可在單根光纖中傳輸多路光信號，在連接數十張GPU的同時，大幅降低功耗與時延。

Scintil Photonics首席執行官M(fèi)att Crowley表示，光復用技術本身并非新概念。事實上，它幾乎與互聯網同時出現。上世紀90年代，電信企業在城市地下鋪設了大量光纖，當時認為一根光纖承載一個波長終將成為常態。而當電信行業意識到，通過復用技術可在單根光纖中傳輸數十個波長時，整個行業迎來了革命性變革。

DWDM之所以尚未在專注于AI應用的數據中心中部署，原因在于該技術在成本與需求上尚不具備可擴展性。Crowley表示：“AI數據中心內部的數據傳輸，相當于對一臺超級計算機進行大規模擴展?！本唧w來說，挑戰主要出現在縱向擴展網絡（scale-up networking）中 —— 也就是在一個機架或集群內直接連接加速器（XPU，擴展處理單元）；這與橫向擴展網絡（scale-out networking）不同，后者是在數據中心內部連接不同的獨立集群。要讓數十張GPU與內存作為一個整體協同工作，需要無縫的帶寬與極低的時延。

為提升AI數據中心的帶寬、降低時延并提高能效，網絡工程師正逐步將銅纜鏈路替換為光纖鏈路。可插拔光模塊通過將分立光學元件集成到單一芯片上，實現電信號與光信號的相互轉換，這一技術被稱為共封裝光學（CPO）。

Crowley表示：“大型芯片廠商目前所做的，就是將一顆光學芯片鍵合到其GPU上?！贝藭r(shí)CPO就成為了處理器的輸入輸出（I/O）芯片。但如果缺乏可規模化的方案，將激光器本身集成到同一套硅片制造流程中，就無法在單顆芯片上實現單光纖傳輸多波長信號。Scintil與Tower將于2026年3月17日至19日在洛杉磯舉辦的OFC 2026會議上，公布其制造路線圖與技術細節。

OFC 2026：https://www.ofcconference.org/?_gl=1*1l5rsi9*_up*MQ..*_gs*MQ..*_ga*NDM4NTEyMDE5LjE3Njk1MjA0Njk.*_ga_WCQ36P9K1M*czE3Njk1MjA0NjkkbzEkZzEkdDE3Njk1MjA0NzkkajUwJGwwJGgw&gclid=Cj0KCQiAz6q-BhCfARIsAOezPxk_wNpijJfEd6dumrUxMiSq_6rrJjkp2xXhUi_1LYCuJ_rXR_gQq0YaArV5EALw_wcB

Scintil的“SHIP”技術（SCINTIL Heterogeneous Integrated Photonics，異質集成光子學，https://www.scintil-photonics.com/technology）將激光器、光電二極管、調制器及其他元件集成到可大規模量產的硅晶圓上。Crowley稱：“這就是我們的CMOS級光子方案，只是用了一些特殊技術，來解決將光增益材料與硅鍵合時固有的技術難題。”

該工藝始于高塔半導體提供的標準300毫米硅光晶圓，晶圓上已集成無源光學元件。隨后，將晶圓翻轉，暴露出其埋氧層。把未做圖形化的小方塊InP/III-V族半導體芯片，精準鍵合到每個激光器所需的位置，可最大限度減少這種昂貴半導體材料的用量。最后，通過光刻設備刻蝕衍射光柵，形成8個分布式反饋激光器。

Crowley說：“我們并非重新發明激光器?！闭嬲耐黄圃谟冢冗M(jìn)光刻工藝能在硅晶圓上實現比傳統制造更精確的波長間距與波長穩定性。

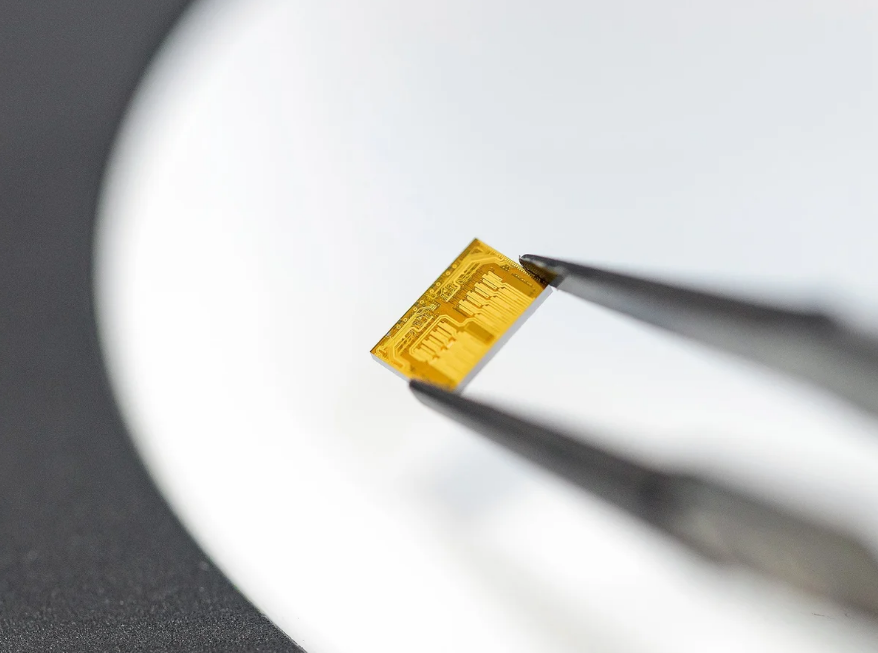

最終產品是名為L(zhǎng)EAF Light的光子集成電路（https://www.scintil-photonics.com/products），該芯片集成了兩組八單元分布式反饋激光器陣列。每個光纖端口可輸出8個或16個波長，通道間隔為100GHz或200GHz，以確保信號不重疊、不跳模。另一顆專用ASIC芯片則承載全部電子電路，用于控制和監控激光器陣列。

Crowley表示：“我們是把激光器直接集成在了CPO芯片上。”英偉達與博通已經部署了單波長單光纖的CPO方案，驗證了該技術在橫向擴展網絡中的可行性?！岸覀冋跒榭v向擴展打造下一代CPO?！?/span>

通過單根光纖傳輸多波長信號，將推動行業邁向理想的“低速寬頻”架構。例如，LEAF Light芯片并非在單一通道（波長）上傳輸400 Gb/s，而是將50 Gb/s分?jǐn)偟?個通道，大幅提升單光纖數據容量與整體能效。該設計可實現單光纖1.6 Tb/s的數據速率。英偉達近期的路線圖顯示，未來基于DWDM的互聯方案，最終有望實現每比特功耗低于1皮焦。

Crowley認為，該方案最重要的優勢或許在于時延?！拔覀冃枰贕PU之間保持低時延，”他說。如果任何單個處理器的運算速度快于整體網絡，GPU就會始終處于等待數據比特的狀態 —— 這一問題在包含數十乃至上百塊GPU的縱向擴展網絡中會被進一步放大。高帶寬通道上的前向處理與糾錯操作，會大幅增加時延劣化的風險?！叭绱艘粊?lái)，GPU的利用率就會急劇下降。”Crowley表示。而采用低帶寬密集波分復用（DWDM）技術連接多塊GPU，可使GPU利用率提升一倍。

Scintil與Tower計劃在2026年底前向客戶提供數萬套產品，并在明年將產能提升一個數量級。到2028年，當客戶計劃在縱向擴展網絡中部署DWDM技術時，供應鏈將已準備就緒。“我們對它所能開啟的無限可能感到興奮。”Crowley說。
