為滿足交通電氣化和儲能需求，鋰離子電池需在高壓、快充、寬溫域等極端條件下運行。傳統LiPF6/碳酸酯電解質在常溫下性能成熟，但高溫易分解產生HF和PF5，腐蝕電極界面。高壓下溶劑氧化分解又會形成厚CEI層，加速電池衰減并帶來熱失控風險。為此，電解液工程向調控溶劑化結構發展，通過高濃度電解質或雙鹽配方來提升界面穩定性。其中，雙鹽配方尤其受關注，例如將LiPF6與LiFSI或LiTFSI等亞胺鹽混合，可在維持電導率和鈍化鋁箔的同時，提升耐熱性、抗水解性和寬溫域性能。研究表明，優化后的雙鹽電解質能顯著提升高電壓鋰金屬電池或“無負極”電池的循環穩定性。此外，熱穩定性評估如DSC分析證實了雙鹽體系能減少高溫放熱反應。同時，界面工程同樣關鍵，構建薄而堅固的CEI是提升富鎳正極材料穩定性的核心。近期研究報道了一種LiTFSI–LiPF6雙鹽可控溶劑化電解液，在高負載Gr||NMC811電池中展現出優異的60°C高溫穩定性和倍率性能。
【工作介紹】
在此，美國太平洋西北國家實驗室許武教授和美國紐約州立大學賓漢姆頓分校M. Stanley Whittingham教授等人用LiFSI替代LiTFSI，以開發LiFSI-LiPF6雙鹽電解液。這種新型電解液實現了更好的氧化穩定性、熱穩定性以及增強的高放電倍率/低溫性能。非原位DSC和時間依賴性熱流測量證實了放熱反應的減少，同時表征結果顯示，在石墨表面形成的SEI厚度約為4.5納米，相比之下，使用碳酸酯電解質形成的SEI層厚度約為15納米，并且使用LiFSI-LiPF6雙鹽電解液時，在NMC811上形成了具有陽離子混合表面的更薄CEI層，這與碳酸酯電解質中占主導地位的巖鹽相形成鮮明對比。此外，全電池在25°C、45°C和60°C下表現出卓越的循環性能，在25°C和-20°C下的放電倍率性能，超越了現有基準以及我們先前為極端條件下下一代鋰離子電池開發的LiTFSI-LiPF6配方。

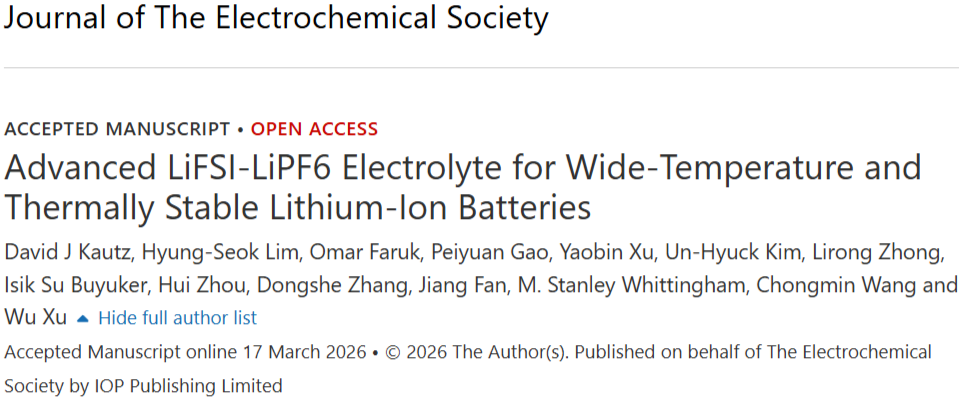

相關研究成果以“Advanced LiFSI-LiPF6 Electrolyte for Wide-Temperature and Thermally Stable Lithium-Ion Batteries”為題發表在Journal of The Electrochemical Society上。
【內容表述】
在前期LiTFSI-LiPF6雙鹽電解液研究基礎上，本工作基于相似的溶劑化結構調控原理，用配位能力更強、能形成更穩固界面的LiFSI替代LiTFSI，保持1:0.25的摩爾比不變，通過篩選優化得到新型雙鹽可控溶劑化電解液1LiFSI-0.25LiPF6-4.4DMC-0.6EC-1TTE（E-DS）。經典分子動力學模擬揭示了E-DS截然不同的溶劑化結構，與傳統碳酸酯電解質（E-baseline）中Li+被溶劑分子完全包圍形成溶劑分離離子對不同，E-DS中Li+形成清晰的團簇結構，被少量EC/DMC和多個FSI-陰離子緊密包圍，而惰性稀釋劑TTE完全排除在Li+的第一溶劑化鞘層之外。定量分析顯示，E-DS的第一溶劑化殼層中陰離子占據超過50%（每個Li+配位約1.5個FSI-），形成了接觸離子對和聚集體主導的局部高濃環境。這種結構帶來了三大優勢，1）FSI-的優先還原分解形成薄且富含無機組分的SEI/CEI層。2）溶劑分子減少抑制了高電壓/高溫下的副反應。3）TTE包圍的團簇結構確保優異潤濕性和快速Li+傳輸。與前期LiTFSI體系相比，F(xiàn)SI-的引入進一步增強了陰離子參與度，在分子層面解釋了E-DS在熱穩定性、界面質量和電化學性能上的顯著提升。

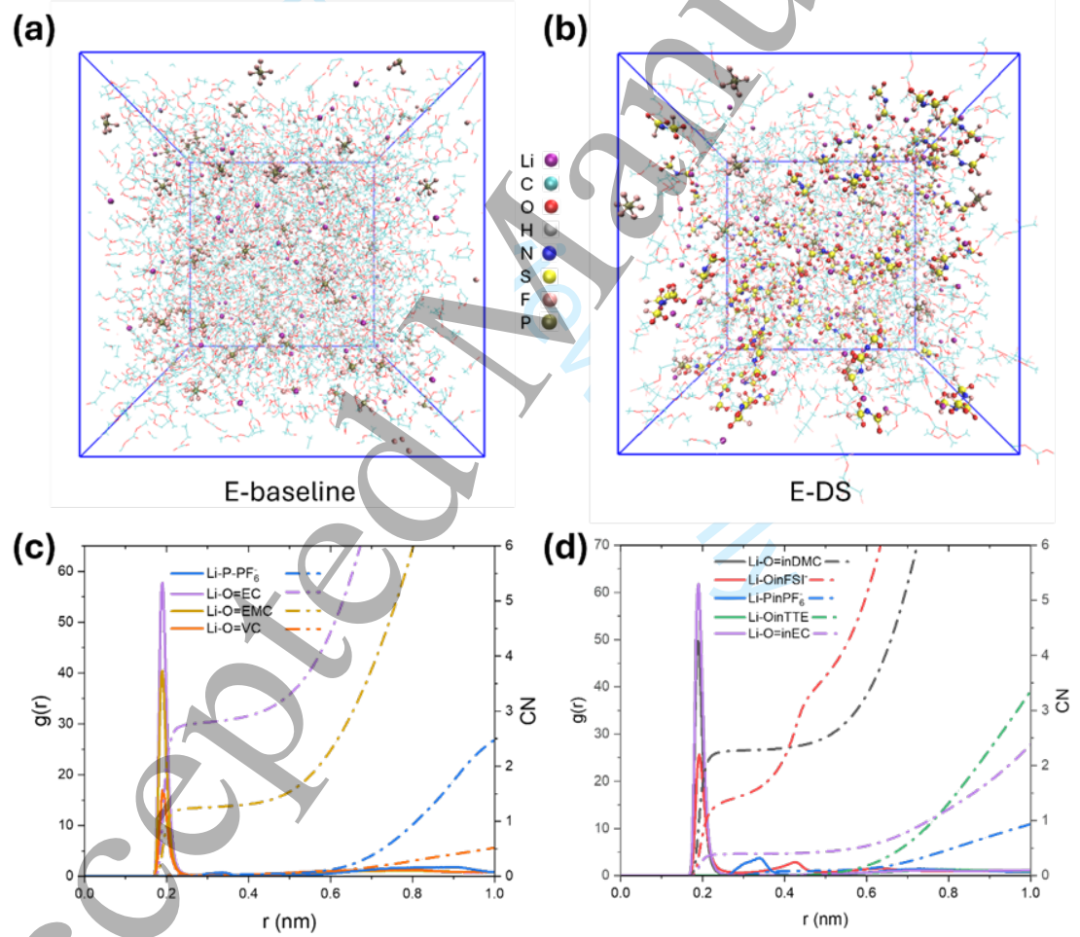

圖1. 電解液CMD模擬快照。
電解液性能測試顯示，傳統碳酸酯電解質（E-baseline）雖在離子電導率（25°C時~10 mS cm-1）和粘度等傳輸性能上優于新型雙鹽電解質（E-DS，25°C時~6.5 mS cm-1），但E-DS在氧化穩定性這一高壓富鎳正極的關鍵參數上表現更優。線性掃描伏安曲線表明，兩種電解質的氧化分解均始于約4.75 V，但傳統電解質因形成不穩定的CEI，在超過4.3 V時易引發副反應和過渡金屬溶解。相比之下，E-DS因陰離子主導的溶劑化結構，能形成薄而致密、富含無機組分的穩固界面相，從而提升高壓穩定性。此外，E-DS在隔膜上展現出更小的接觸角，潤濕性更好，這印證了先進電解液設計的新范式，在極端條件下，由陰離子衍生構筑的穩固界面相比單純的高電導率或低粘度，對電池的循環壽命、倍率性能和安全性更具決定作用。

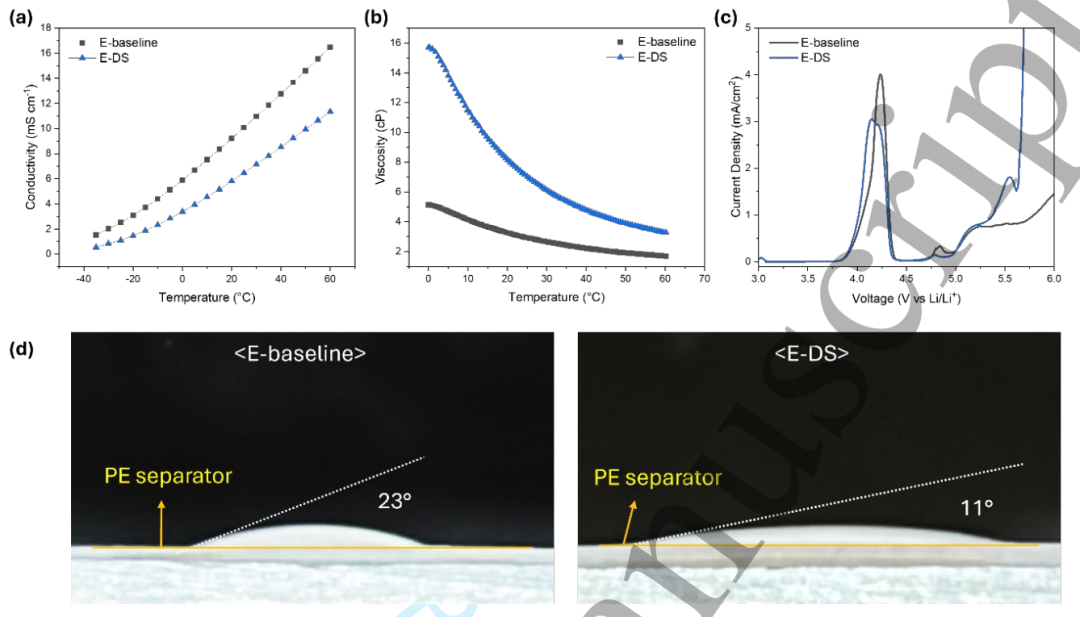

圖2. 電解液理化性質測試。
在30°C下對Gr||NMC811扣式電池的電化學性能研究表明，盡管E-DS因室溫離子電導率較低、粘度較高，導致化成后初始容量（178.0 mAh g-1）低于E-baseline（192.0 mAh g-1），但其長期循環和倍率性能顯著占優。在C/3充電、C/5放電的500次長循環中，E-DS電池容量保持率超過88.8%，平均庫侖效率大于99.95%，遠優于E-baseline的70.6%保持率。倍率性能測試顯示，在固定充電倍率下，E-DS電池在所有放電倍率（最高至3C）下的容量均遠高于E-baseline，在更高放電倍率（C/2和1C）的循環測試中同樣表現更優。這表明，盡管E-DS本體電導率較低，但其獨特的溶劑化結構使其在大電流放電條件下具有明顯優勢，尤其適合高倍率應用場景。

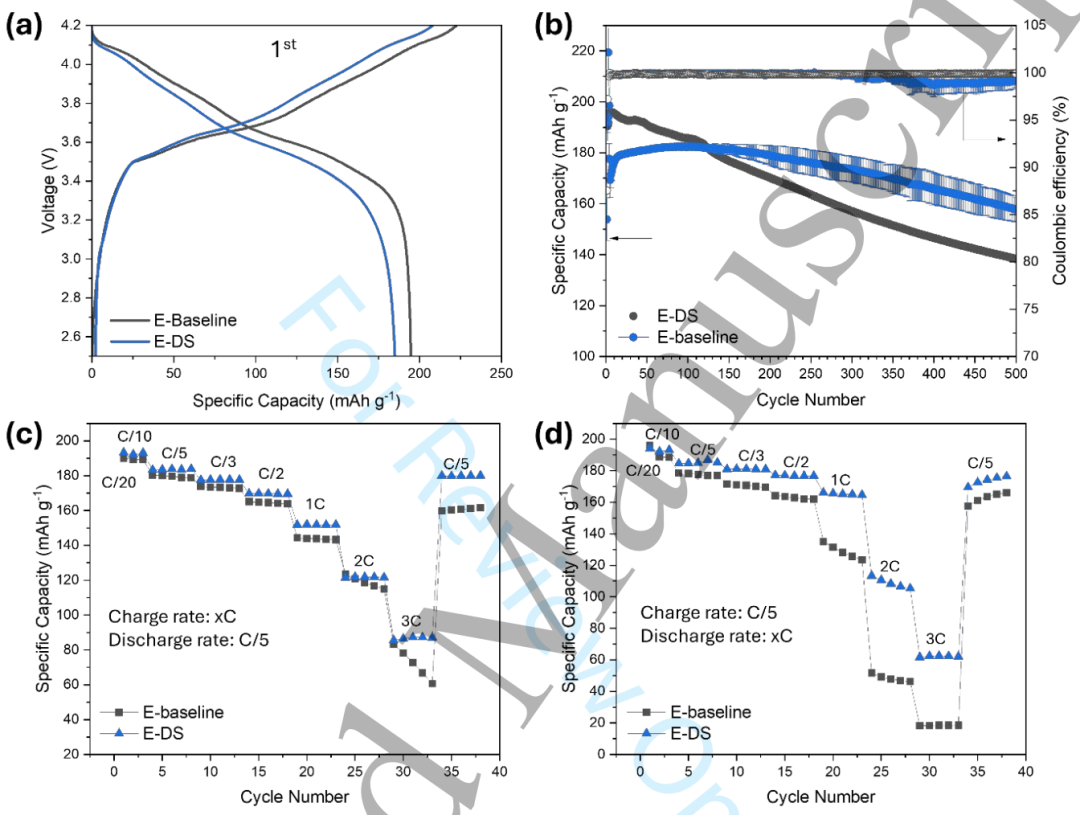

圖3. 30°C條件下采用E-DS與E-baseline的Gr||NMC811電池電化學性能。
高溫和低溫測試結果表明，E-DS電解質在極端溫度下具有顯著優勢。在45°C和60°C的高溫循環中，E-DS電池表現出卓越的穩定性，300次循環后容量保持率分別達79.3%和78.0%，循環庫侖效率穩定，遠超E-baseline。同時，E-baseline的高溫失效源于熱加速的溶劑氧化、LiPF6分解及過渡金屬溶出，導致厚且高阻抗的CEI層。同時，在-20°C低溫下，盡管E-DS體相電導率更低、粘度更高，但其在所有放電倍率下的容量均高于E-baseline。這種反直覺的優勢源于E-DS形成的FSI-衍生無機界面相（富含LiF、Li2SOx等），其在低溫下具有高Li+電導率和低去溶劑化能壘，對比之下E-baseline的有機界面則大幅增加阻抗。此外，E-DS通過陰離子、碳酸酯和稀釋劑的協同設計，在寬溫域（-20至60°C）實現了界面動力學與本體傳輸?shù)淖罴哑胶狻?/span>

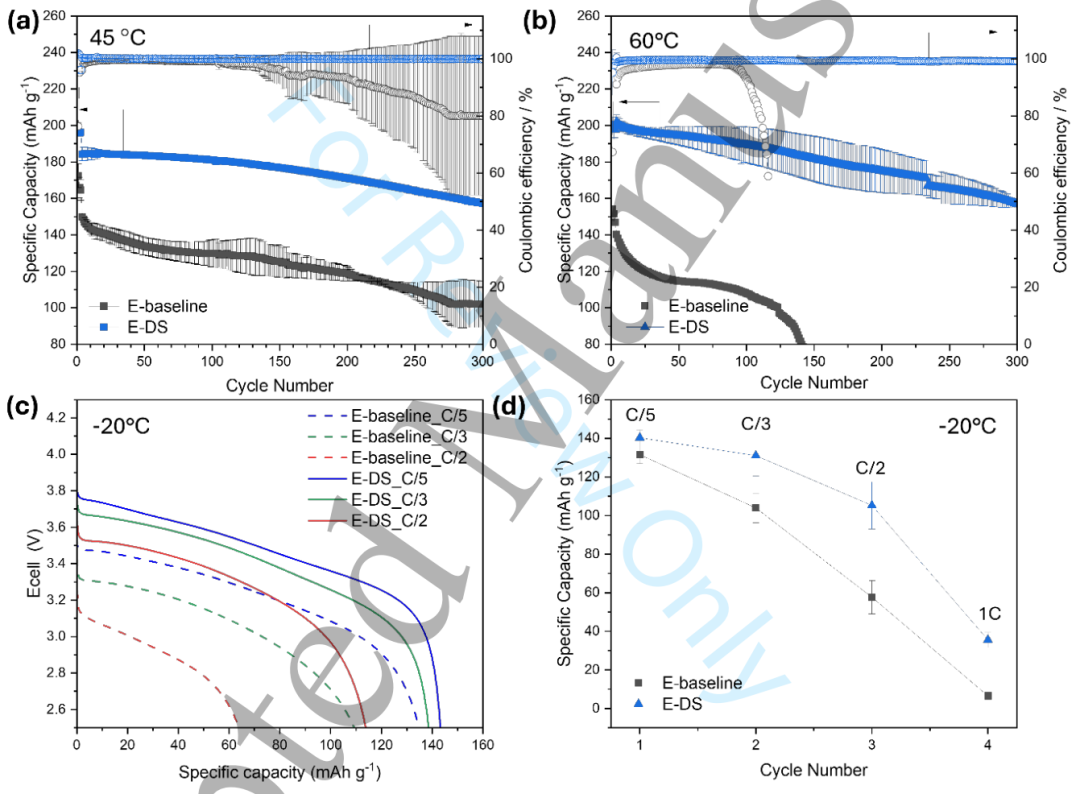

圖4. 基于E-DS與E-baseline的Gr||NMC811電池在高低溫度下的電化學性能。
進一步通過STEM和XPS對循環后電極的界面分析，揭示了E-DS卓越循環穩定性的根源。STEM顯示，傳統E-baseline電解液導致NMC811正極表面形成厚~7 nm的CEI，下方晶格發生約4.5 nm的陽離子混合和2.4 nm的巖鹽相重構，嚴重破壞鋰離子擴散通道。而E-DS形成的CEI僅~2.4 nm，下方層狀晶格保持完好，僅輕微陽離子混合，巖鹽相可忽略，這一超薄CEI顯著優于前期LiTFSI體系（4-6 nm），源于FSI-高配位數促進其優先分解，形成致密電子絕緣屏障，有效鈍化表面并抑制相變。同時，XPS證實E-baseline的CEI富含C=O/C-O等有機分解產物，而E-DS的CEI以C-F和LiF為主，氟源自FSI-和TTE的犧牲分解而非腐蝕性HF。這種薄且富含無機氟化物的界面，是E-DS在60°C下實現>78%容量保持率的原子尺度根源。

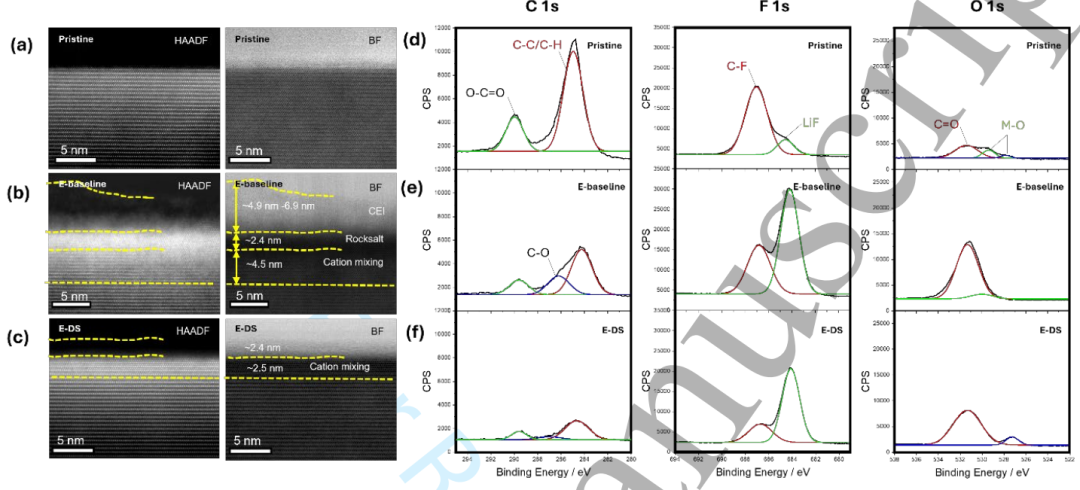

圖5. 循環后正極分析。
石墨負極界面分析進一步揭示了E-DS優異高溫性能的機理。TEM顯示，傳統E-baseline在60°C循環后形成厚約15 nm、不均勻且多層的有機-rich SEI，這種高阻抗脆性層在高溫下持續開裂修復，消耗活性鋰，導致電池約80圈內失效。而E-DS形成僅約4.5 nm厚、致密均勻的超薄SEI，顯著優于前期LiTFSI體系的8-10 nm。這一改進源于FSI-的高配位參與，使其優先還原生成富含LiF、Li2SOx、Li3N的無機致密層，有效鈍化表面并抑制副反應。XPS證實E-baseline的SEI富含C=O、C-O等有機分解產物，石墨信號被掩蓋。而E-DS保留強石墨信號，有機物種顯著減少，且氟化物主要來自FSI-分解而非腐蝕性HF，并伴有LixPOyFz等無機磷酸鹽。這種超薄無機組主導的SEI與正極側超薄CEI協同，構成了E-DS實現高溫穩定、高倍率和寬溫域性能的界面基礎。

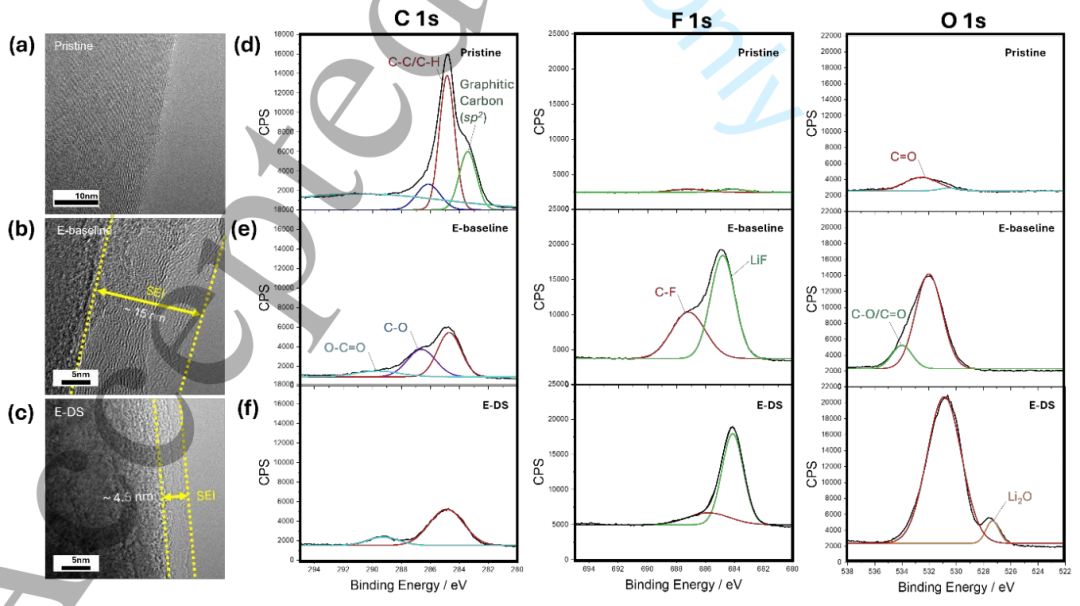

圖6. 循環后石墨負極分析。
通過非原位DSC和原位熱流測試，證實E-DS電解質具有更優異的熱安全性。非原位DSC顯示，與充電態石墨接觸時，E-DS的放熱量低于E-baseline，表明其形成了更穩固的SEI。與充電態NMC811接觸時，E-DS總放熱量略高，可能因其薄CEI無法完全抑制高活性正極的催化反應。但綜合正負極總放熱量，E-DS低于E-baseline，本征安全性更優。原位測試中，電池充電至4.8 V并依次在45°C和60°C恒溫，E-baseline在45°C即開始放熱，而E-DS在60°C時熱流僅為前者的~10%。結果表明，即使在過充至4.8 V的極端高溫條件下，E-DS也能顯著抑制熱釋放，實現安全運行。

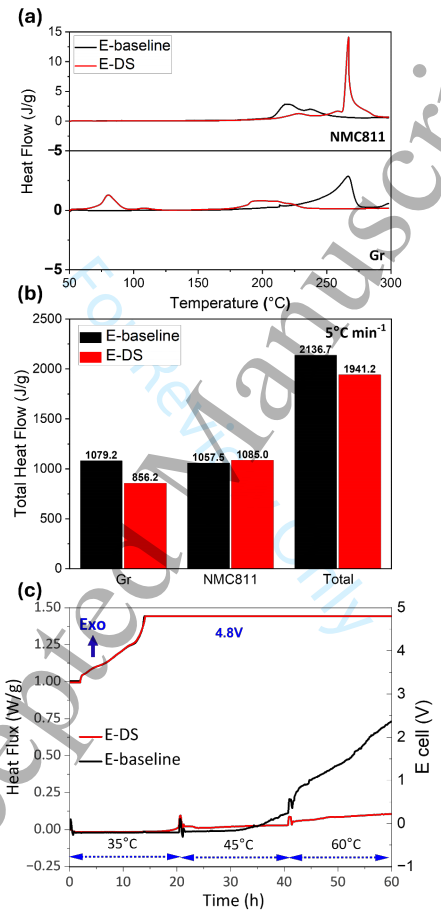

圖7. 界面熱穩定性研究。
【全文總結】
綜上所述，本文引入了一種新型優化的雙鹽可控溶劑化電解液（LiFSI–LiPF6，簡稱E-DS）被證實能夠使實用化的石墨||LiNi0.8Mn0.1Co0.1O2軟包電池（面容量≈4.1 mAh cm-2）在極端條件下實現卓越的性能與安全性。通過利用解離性更強的小尺寸FSI-陰離子優化陰離子配位作用，E-DS能夠形成超薄、致密且富含無機組分的電極/電解質界面膜，構建的E-DS的電池在60°C下循環300次后容量保持率超過78%，在30°C下保持快速放電能力，并在-20°C下也能有效工作。同時，即使在過充至4.8V和高溫的條件下，其穩定配方也顯示出更低的熱釋放，將傳統上不穩定的高壓/高溫配置轉變?yōu)楸举|(zhì)安全的狀態。
【文獻信息】
David J. Kautz, Hyung-Seok Lim, Omar Faruk, Peiyuan Gao, Yaobin Xu, Un-Hyuck Kim, Lirong Zhong, Isiksu Buyuker, Hui Zhou, Dongshe Zhang, Jiang Fan, M. Stanley Whittingham, Chongmin Wang, and Wu Xu*, Advanced LiFSI-LiPF6 Electrolyte for Wide-Temperature and Thermally Stable Lithium-Ion Batteries, Journal of The Electrochemical Society, https://doi.org/10.1149/1945-7111/ae5348
