簡 介：本文探討了電子電路中利用三極管作為二極管的特殊應用。在分析一個老式示波器輸入電路時，發現其中使用3DG6a三極管的BC結作為保護二極管，用于對輸入信號進行鉗位保護。這種設計利用了硅三極管BC結漏電流小的特性，在早期半導體工藝不完善時能提供更好的性能。類似應用還出現在早期收音機電路中，使用三極管代替穩壓二極管。此外，文章還介紹了場效應管被用作二極管的情況，特別在高頻調制電路中，利用其結電容小的優勢。這些特殊用法展示了工程師在元器件性能受限時的創新設計思路，隨著半導體工藝進步，現在已有專用器件取代這些替代方案。
關鍵詞：三極管，二極管

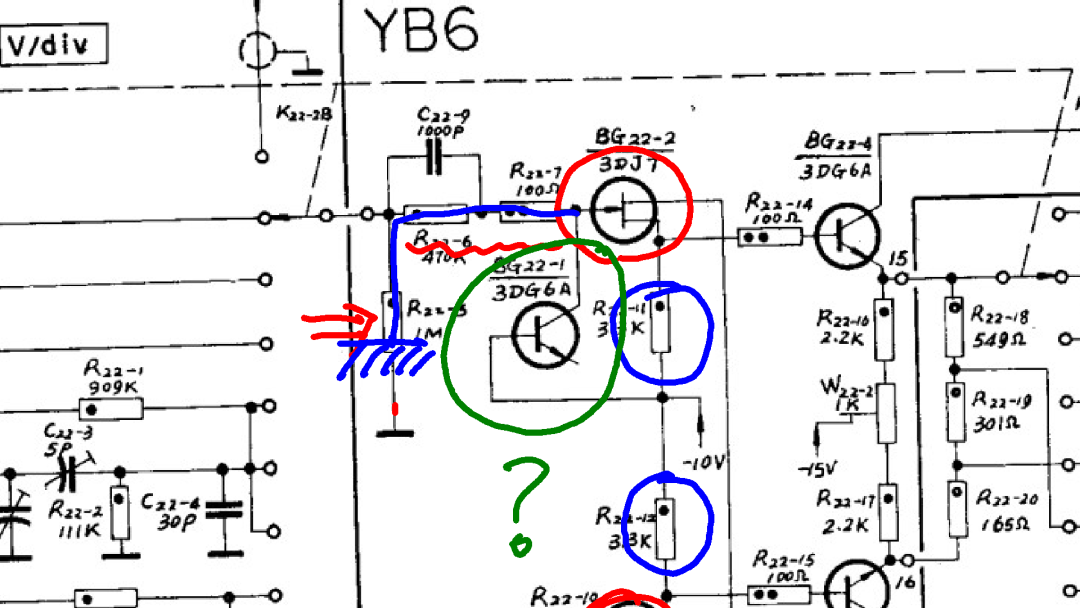

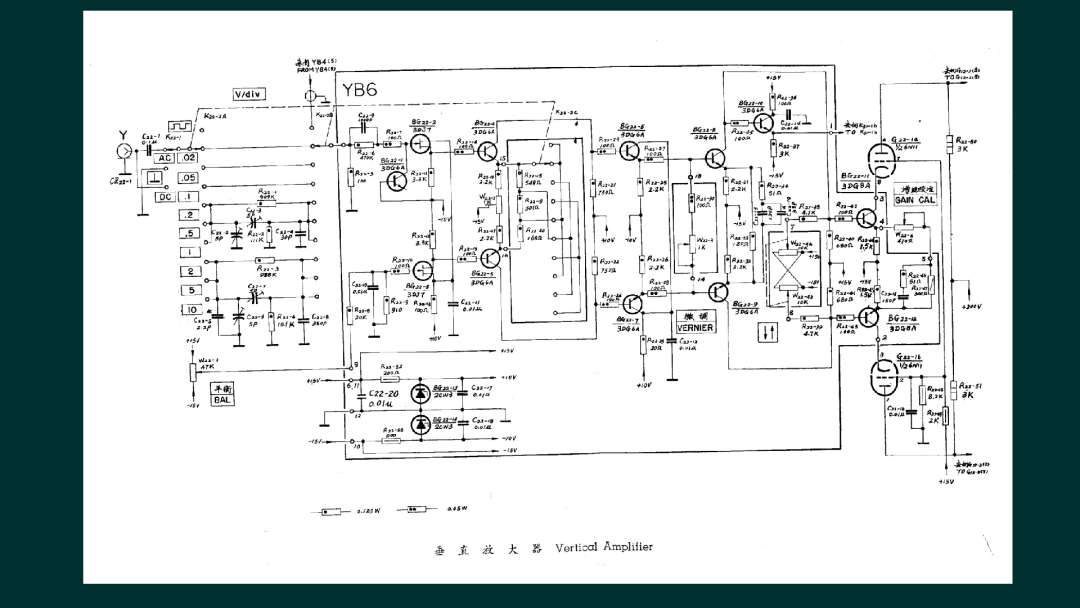

??今天看到B站朋友留言，他發送了一個有趣的電路圖，詢問其中的偏置電阻的問題。這個電圖是一個老式的陰極攝像管示波器的電路圖。它的輸入端采用了場效應管，作為射極跟隨，對輸入高阻抗信號進行阻抗轉換。他所感興趣的是這樣一個一兆歐姆的偏置電阻R22。經過上面的阻容網絡進行信號的阻抗匹配，他的問題是，這樣的一個高電阻以及電阻電容的阻抗匹配網絡，對輸入級的這個場效應管它的偏置是否會有影響？?當然了，這個電路本身輸入是對稱的。上下兩個通道分別對輸入信號以及它的輸入偏置信號進行跟隨放大。對于結型場效應管的設計跟隨電路，它的偏置實際上是由源極跟隨電阻來決定，源極的電流在源極電阻上產生偏壓，它的柵極通常是由電阻網絡接地，由此，原極上電阻上的偏壓就形成了負的偏置電壓。不過對于這電路，我非常感興趣的倒是在結型場效應管柵極上連接的這個奇怪的三極管。三極管的型號是3DG6a，這是一個硅 NPN型極管。但是我們能看到這個三極管呢，只是把它的BC級連接在了輸入場效應管的柵極與它的中點電位上。那么這個三極管的作用究竟是什么呢？有沒有人能夠給出你們的答案。

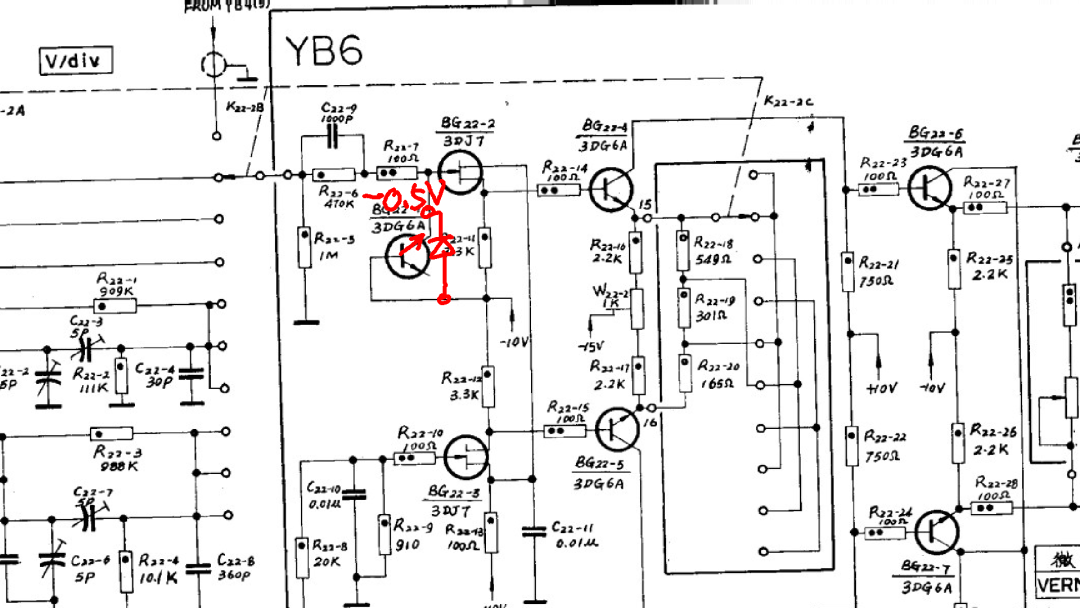

??正當我疑問的時候呢，這位朋友給我發來了他的解釋?zhuān)f(shuō)呀，這個三極管應該是當做一個保護二極管來使用。早期的二極管因?yàn)楣に噯?wèn)。嗯。題漏電流比較大，所以為了減少輸入級的漏電流因此使用了三極管的BC結當作了保護二極管。。我們來看，這個三極管BC結連接在輸入場效應管的柵極和電路的中間電位。它就像一個反向的二極管，保護輸入電壓不能低于中心電位0.5伏。一旦輸入電壓低于-0.5伏，這個三極管呢就會導通，由此呢對輸入信號進行鉗位。

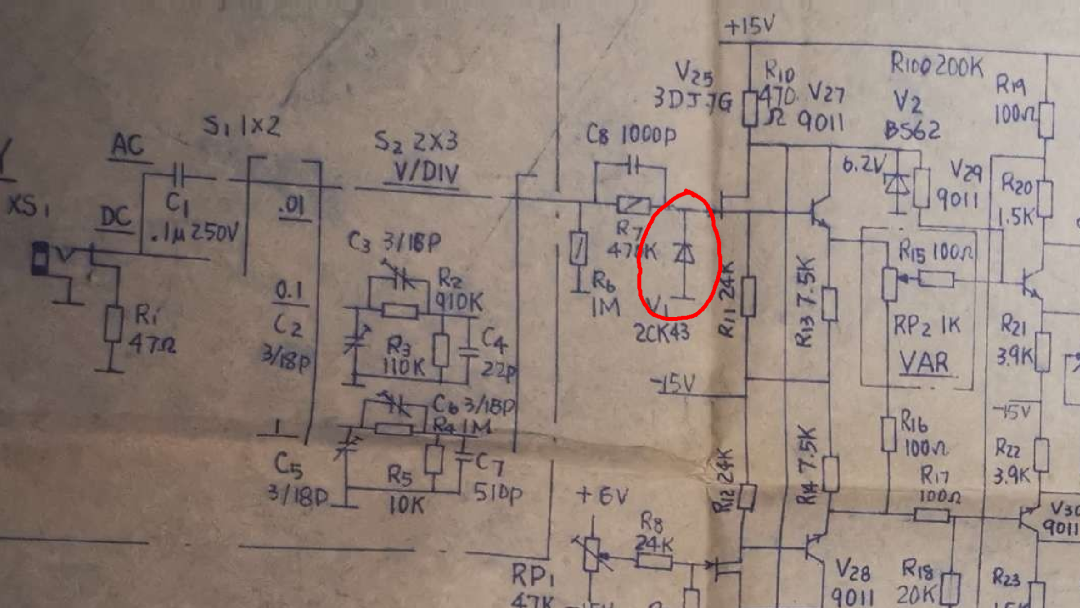

??后面他又發送了另外一張示波器電路圖。在電路圖中可以看到在輸入場效應管的柵極上?明確標示的是一個反向連接的二極管，它的作用應該和剛才電路中的三極管DC結的作用是一樣的?。

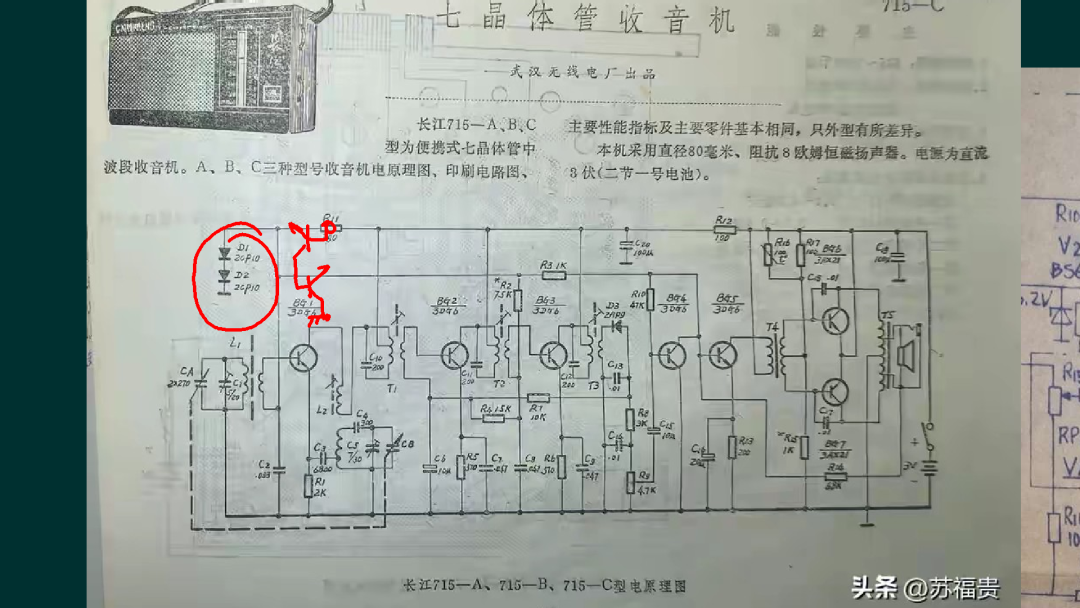

??此外，他還告訴我另外一個有趣的現象。在早期的低壓收音機中，電路圖上通常使用兩個二極管作為前級的穩壓二極管?。但是實際上他曾經拆開過這些老式的收音機，發現雖然電路圖上是兩個硅二極管?，但是實際電路中則是焊了兩個三極管，也是使用他們的BC結，當做二極管也用，這應該也是利用了這二極管本身，它所對應的漏電流很小，而且呢非常穩定的特點。我們看到，早期的三極管由于工藝的問題，他們漏電流，包括結電容都無法滿足實際需要，所以不得不呢使用普通的三極管當作二極管來使用。

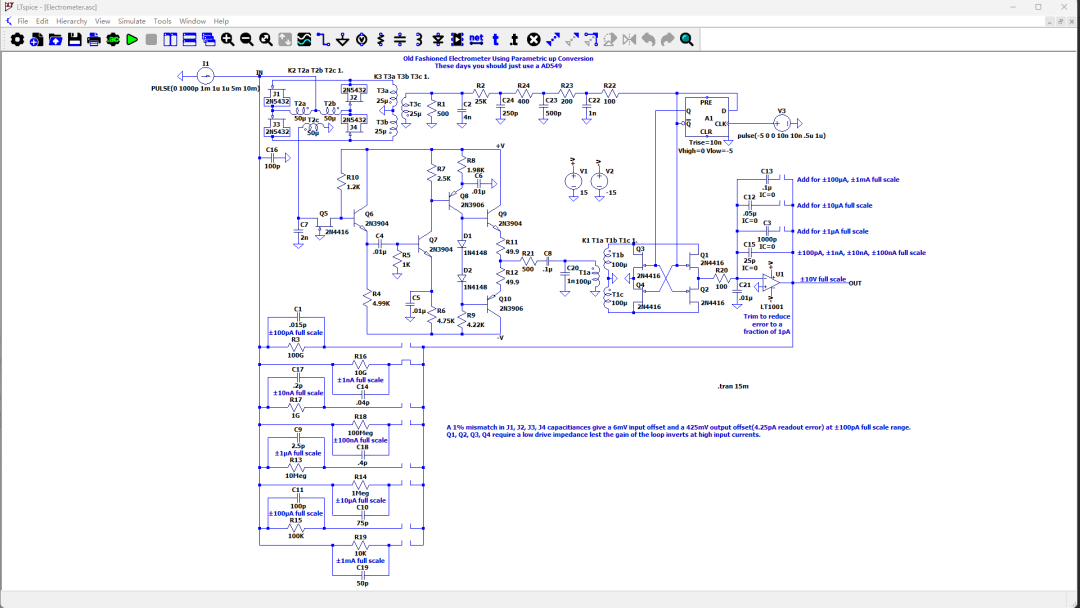

??這不禁讓我想起之前看到的在 LTSpice 中的一張有趣的電路，這個電路本身是用于對飛安級電流進行放大。電路采用了信號的調制，交流放大以及解調的框架結構，

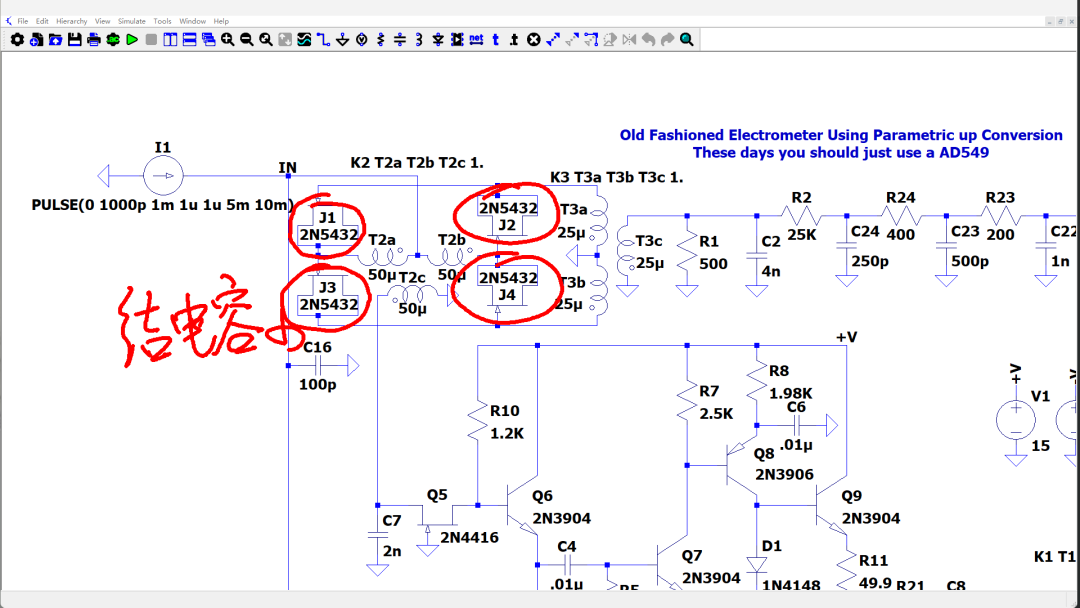

??在輸入級對輸入電流進行調制的這樣的一個橋電路中，它使用了4個相同的結型效應管，但是在這里，它是把場效應管的源極和漏極并聯在一起，和柵極共同組成了二極管，這4個二極管就構成了一個橋電路來對輸入電流進行調制，它是利用了場效應管。柵極與漏極源極之間的節點流結電容小的特點，來對輸入信號進行高頻調制，調制的頻率為500k赫茲。因?yàn)樵谠缙诘陌雽?dǎo)體工藝中，普通的二極管的結電容相對比較大，這樣大的結電容呢會影響高頻信號調制結果。所以把三極管當作二極管用，不僅利用了三極管節電BC結之間的漏電流小，有的時候呢也會把場效應管當作二極管來使用。現在由于半導體工藝改進，通常情況下，就會有專門的這樣的高頻整流二極管組成了交流調制電路了。
今天呢討論了一個示波器輸入電路的有趣結構。在輸入結型場效應的柵極上所并聯的一個三極管的BC結，是當做二極管來使用。它主要是用來對輸入電壓進行鉗位。之所以使用三極管的BC結當作二極管來使用，是利用了普通的硅三極管，它的BC結的漏電流小的特點。此外，對于三極管當做二極管使用，實際上還在很多的電路中呢都有體現。
