本文測試驗證 ZMC900E雙路EtherCAT主站，125us+1ms周期下穩定運行，微秒級抖動、零丟包，適配高精度工業控制。
背景在工業自動化向高精度、高同步、多軸協同發展的當下，EtherCAT 總線憑借高速實時、拓撲靈活的優勢成為運動控制領域的主流選擇，而雙路 EtherCAT 主站控制器更是能滿足復雜產線的多場景分區控制需求。ZMC900E 運動控制器作為一款搭載雙路 EtherCAT 主站的高性能設備，其實際運行的穩定性、實時性及數據完整性直接決定工業現場的控制效果。本文基于 ZMC900E EtherCAT 雙路主站的全維度性能測試，深入解析其在高頻率通信、多從站掛載、長時間連續運行場景下的技術表現，為工業控制工程應用提供實測參考。

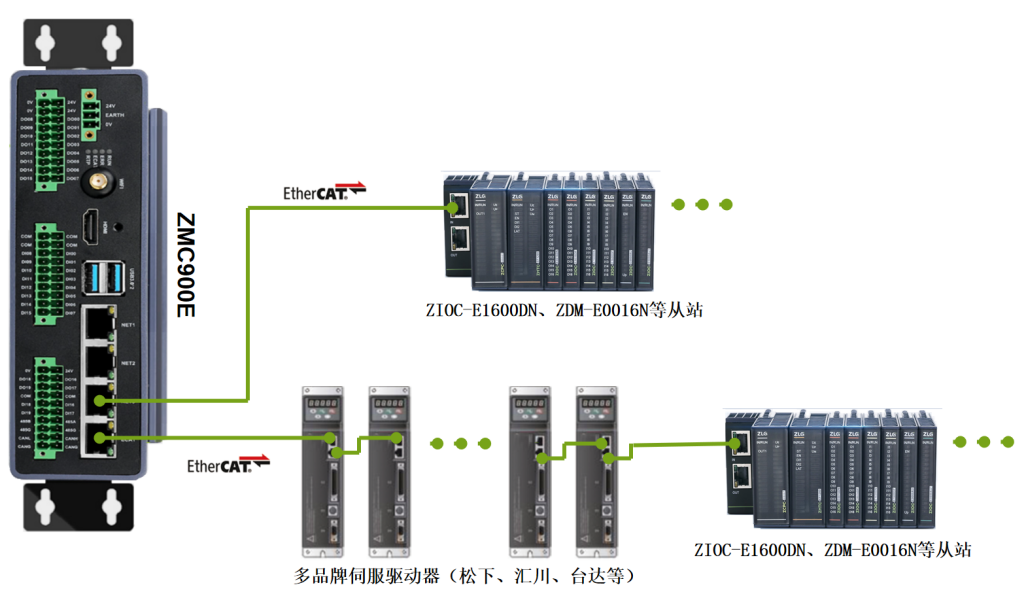

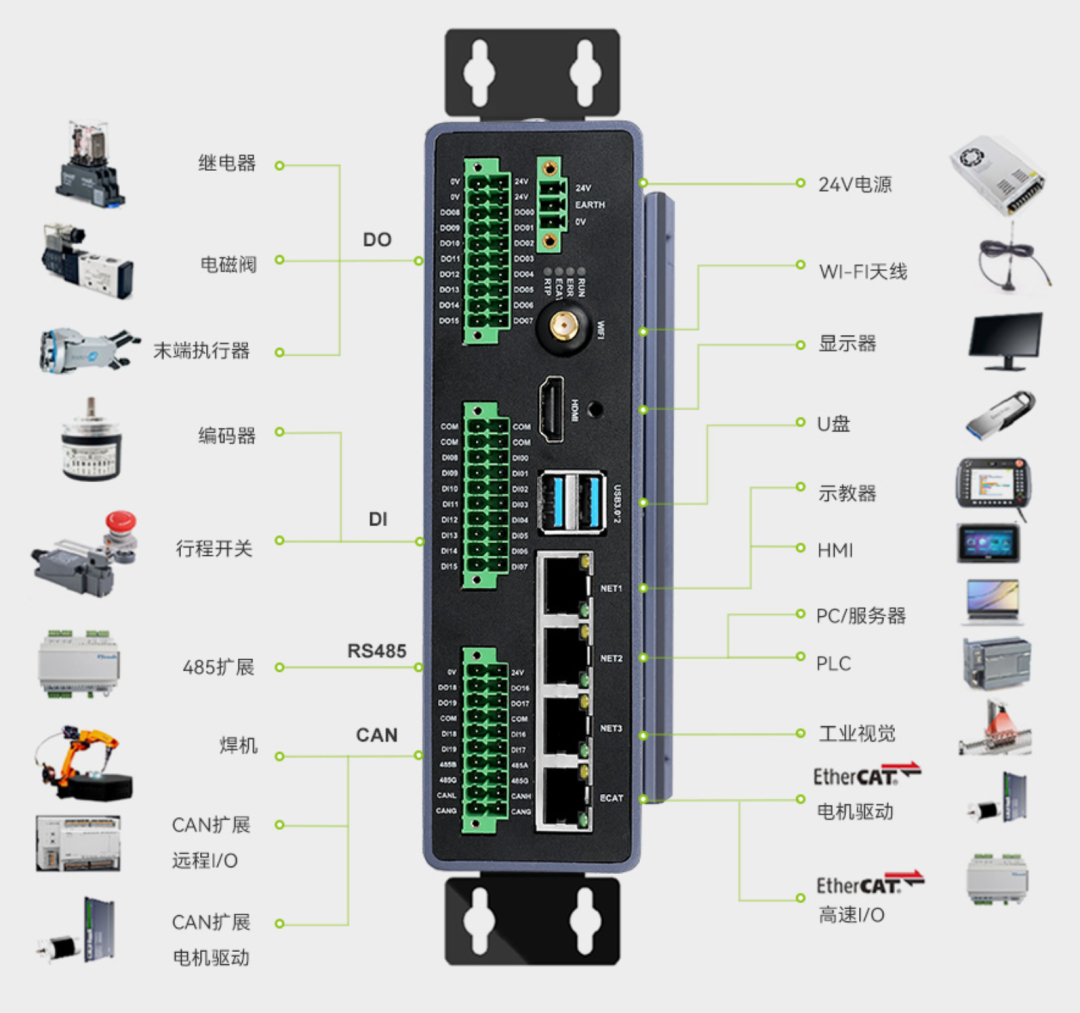

測試核心目標與環境搭建本次測試以驗證 ZMC900E 雙路 EtherCAT 主站的工業級性能為核心，重點測試主站 1 以 8KHz（125us）高頻周期、主站 2 以不同周期并行運行時的穩定性、實時性、數據完整性，同時驗證雙路主站長時間連續工作的可靠性，以及最大從站掛載能力，確認其是否滿足數控機床、工業機器人、自動化產線等高性能控制場景需求。測試硬件采用 ZMC900E 運動控制器作為核心，搭配 43 臺工業級 EtherCAT 從站設備（主站 1 掛載 28 臺，含 DI/DO 設備、松下 / 匯川 / 臺達多品牌伺服驅動器；主站 2 掛載 15 臺，含耦合器、倍福 EL 系列模塊、ZIOC/ZDM 系列 IO 設備），輔以 EtherCAT 專用分析儀、24V 工業電源、工業級網線等輔材；軟件層面采用 AWStudio 上位機完成 EtherCAT 網絡配置、實時監控與數據采集，NetAnalyzer 分析儀實現 PDO 幀過濾、抖動統計與延時分析，同時編寫定制化測試程序實現伺服 CSP 模式運動控制、DI/DO 硬件對接讀寫測試。
測試搭建標準線性拓撲結構，將 EtherCAT 分析儀接入兩路主站 OUT 端與首個從站 IN 端之間，所有從站通過網線級聯，開啟支持分布式時鐘（DC）的從站同步功能，配置 PDO 數據交互格式，確保測試環境貼合工業現場實際應用場景。 關鍵測試環節與性能表現1. 最小 PDO 周期適配：篩選最優穩定運行組合PDO 周期是 EtherCAT 實時性的核心指標，本次測試依次設置125us+125us、125us+250us、125us+500us、125us+1ms四種雙路主站周期組合，通過分析儀監控 PDO 幀抖動與通信穩定性，結果顯示：- 125us+125us、125us+250us 組合下，雙路主站快速出現 PDO 幀大幅抖動，最大抖動達數十毫秒，通信周期混亂，無法穩定運行；
- 125us+500us 組合前期抖動較小，但測試超 1 小時后出現突發大抖動，無法滿足長期連續運行需求；
- 125us+1ms組合下，測試全程 48 小時內 PDO 幀抖動穩定，從站設備控制無異常，為主站最優穩定運行周期配置，后續所有核心性能測試均基于此組合開展。

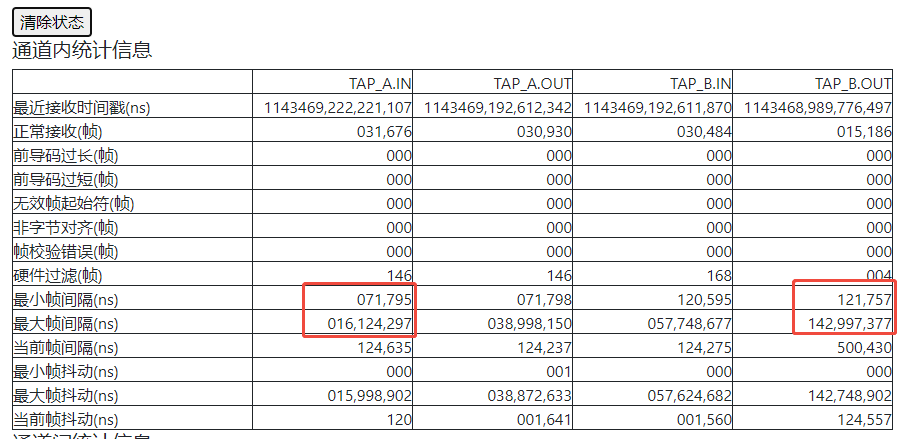

雙主站125us周期下,迅速出現PDO幀周期抖動大,通信周期混亂，如下表所示。

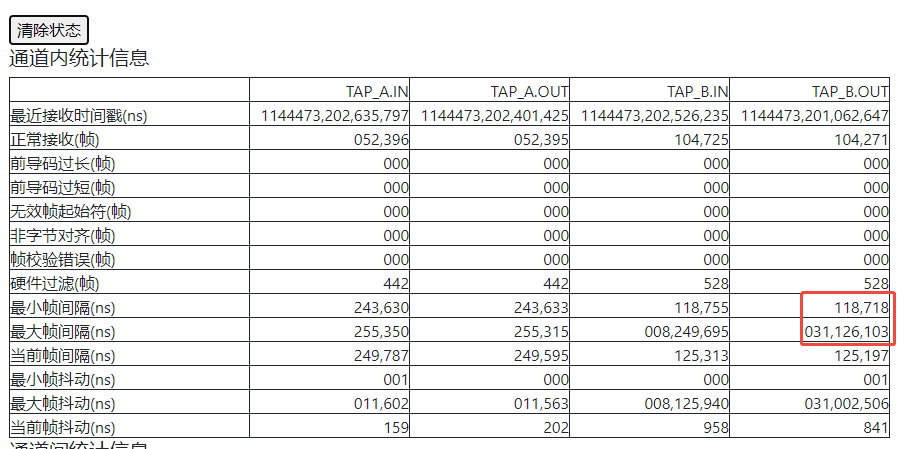

Master1 125us周期，Master2 250us周期下,同時迅速出現PDO幀周期抖動大,通信周期混亂，如下表所示。

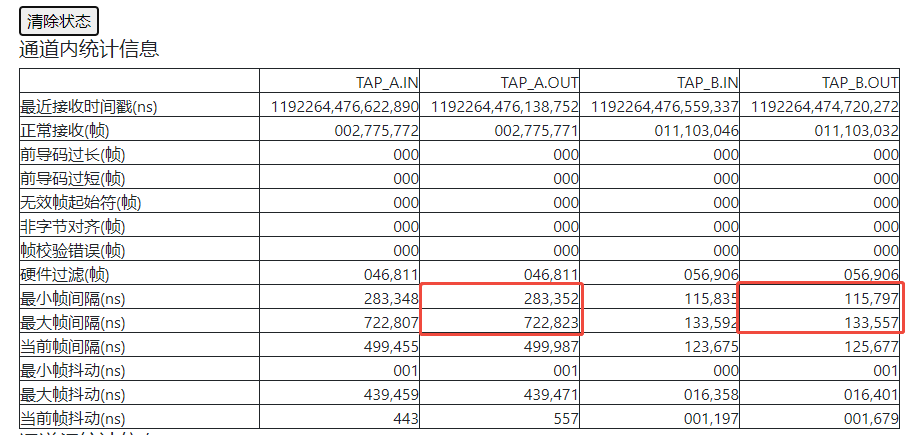

Master1 125us周期，Master2 500us周期下,前期抖動較小，測試超1小時后出現大抖動，如下表所示。

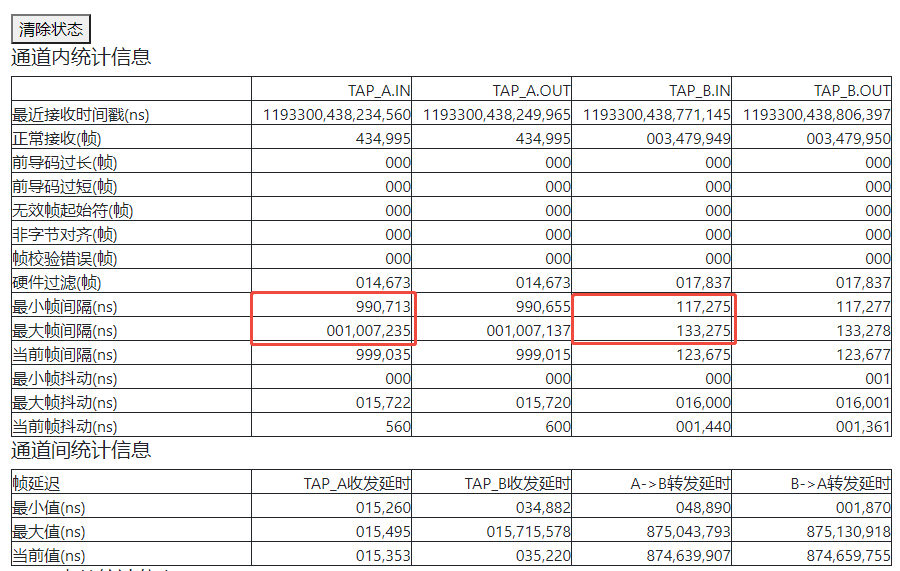

Master1 125us周期，Master2 1ms周期下,測試時長48小時，PDO幀抖動穩定，從站控制正常，如下表6所示。
以主站 1（125us/8KHz）、主站 2（1ms）為基準，開展 48 小時連續穩定性測試，從數據完整性、實時性、設備控制有效性、通信狀態、CPU 資源占用五個維度完成全維度驗證，核心表現如下：2.1 數據完整性：零丟包零錯包，指令傳輸絕對可靠測試全程通過上位機統計收發包數量，雙路主站丟包率均為 0.00%（上位機顯示的 1 個丟包為數據顯示延遲，非實際丟包），無任何幀校驗錯誤、非字節對齊等通信異常，主站 1 負載率 22.99%、主站 2 負載率 1.21%，帶寬余量充足，完全保障工業現場控制指令與采集數據的可靠傳輸。2.2 實時性：微秒級抖動，滿足高精度多軸同步控制實時性是運動控制的關鍵，本次測試重點關注 PDO 幀發送周期抖動與應用回調函數周期抖動兩大核心指標，實測數據均達到工業級高精度標準：- PDO 幀抖動：主站 1 最小幀間隔 117.275us、最大 133.275us，抖動范圍 ±8.275us，多數抖動分布在 16ns~2us 區間；主站 2 最小幀間隔 990.713us、最大 1007.235us，抖動范圍 ±9.287us，多數抖動分布在 32ns~4us 區間，微秒級抖動確保幀傳輸的高一致性；
- 回調函數抖動：主站 1 平均周期 125us，抖動范圍 ±8us；主站 2 平均周期 1ms，抖動范圍 ±15us，穩定的回調周期為高精度軌跡規劃、多軸同步運動提供核心保障。

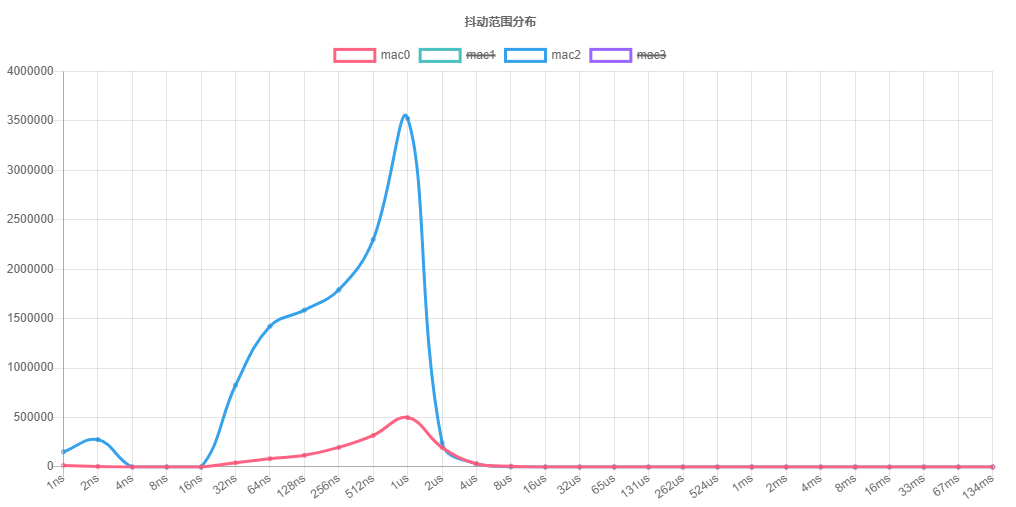

記錄分析儀幀發送周期的抖動分布情況，主站1大多數抖動分布在 [16ns, 2us] 區間，主站2主要分布在[32ns, 4us] 區間，如下圖所示。
2.3 設備控制：伺服與 IO 精準響應，無異常報錯
設備控制有效性直接反映控制器的實際應用能力，測試中：
2.4 通信狀態：全程無異常，協議棧運行穩定

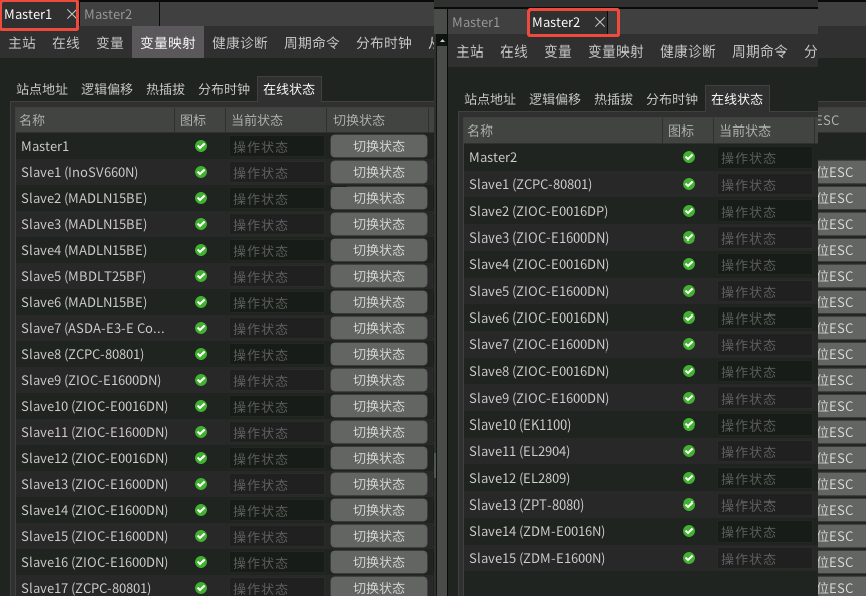

通信測試過程中，主站與從站的通信狀態均正常，且保持在操作狀態；AL 寄存器與 DL 寄存器狀態均正常，兩路主站的EtherCAT 通信狀態具體如下圖所示。
同時測試過程中兩路主站均沒有產生任何錯誤日志，主站協議棧運行皆正常，如下圖所示。
48 小時測試中，雙路主站及所有 43 臺從站均保持正常操作狀態，AL/DL 寄存器狀態無任何異常，未產生一條 EtherCAT 錯誤日志，主從站通信無中斷、無卡頓，協議棧運行穩定可靠，充分驗證了 ZMC900E EtherCAT 協議實現的成熟度。
2.5 資源占用：CPU 負載低，預留充足開發余量

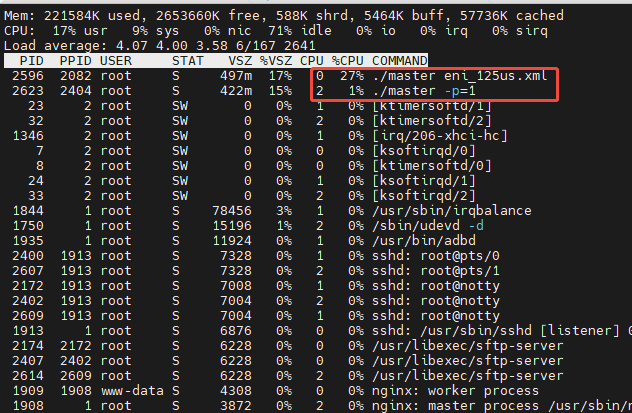

控制器系統資源占用直接影響二次開發與多任務運行能力，雙路主站協議棧并行運行后，通過 top 工具監控顯示：主站 1（125us 高頻）CPU 使用率僅 27%，主站 2（1ms）CPU 使用率僅 1%，總使用率不足 30%，預留大量系統資源可供用戶二次開發、多業務程序運行，無系統卡頓風險。
3. 最大從站數推算：高擴展性滿足復雜拓撲需求
在工業現場，控制器的從站掛載能力決定了系統的拓撲靈活性，本次測試基于 125us 高頻周期下的實測數據，結合百兆以太網傳輸特性，完成最大從站數推算：實測 28 個從站下，數據幀來回轉發延時 35.702us，平均單從站轉發延時 1.3us；百兆以太網 1Byte 數據傳輸耗時約 80ns，按 PDO 周期 80% 為有效帶寬（預留 20% 處理郵箱、寄存器等幀）計算，當所有從站總 PDO 數據為 500 字節時，125us 周期下主站最大可掛載 46 個從站。
測試結論與工程應用價值本次針對 ZMC900E 運動控制器 EtherCAT 雙路主站的 48 小時全維度性能測試，驗證了其在高頻通信、多從站掛載、長時間連續運行場景下的優異表現，核心結論如下：- 周期適配性優異：雙路主站在 125us+1ms 周期組合下可實現長期穩定運行，主站 1 支持 8KHz 高頻通信，滿足高精度運動控制的實時性需求，主站 2 適配常規控制場景，兼顧高頻與常規場景的分區控制；
- 實時性與可靠性雙高：雙路主站 PDO 幀與回調函數均實現微秒級抖動，全程零丟包零錯包，主從站通信無異常，伺服與 IO 設備控制精準，完全滿足工業自動化領域高性能、高可靠的控制需求；
- 資源占用合理，擴展性強：CPU 負載率低，預留充足二次開發余量，125us 高頻周期下最大可掛載 46 個 500 字節 PDO 數據的從站，拓撲設計靈活，適配復雜工業現場的多設備組網需求；
- 多品牌兼容性好：測試兼容松下、匯川、臺達等多品牌伺服驅動器，以及倍福、ZIOC/ZDM 等多系列 IO 設備、耦合器，協議兼容性強，降低工程現場的設備選型與組網難度。
從工程應用角度來看，ZMC900E 運動控制器的 EtherCAT 雙路主站設計，既滿足了數控機床、工業機器人等設備的高精度多軸同步控制需求，又能實現自動化產線的分區獨立控制，其優異的實時性、可靠性與擴展性，使其成為工業自動化領域中復雜運動控制場景的理想選擇。無論是高頻率的精密運動控制，還是多設備的分布式組網，ZMC900E 都能提供穩定、高效的 EtherCAT 總線通信支撐，為智能制造的落地實施提供核心硬件保障。 技術總結EtherCAT 總線的性能表現是運動控制器的核心競爭力，而雙路主站的設計更是對控制器協議實現、硬件資源、系統優化的綜合考驗。ZMC900E 運動控制器通過成熟的 EtherCAT 協議棧設計、合理的硬件資源分配、高效的系統優化，實現了雙路主站的高頻穩定運行、微秒級實時抖動與高容量從站掛載，其實測性能達到工業級高標準。在智能制造向精細化、柔性化發展的趨勢下，ZMC900E EtherCAT 雙路主站的高性能表現，不僅為設備制造商提供了高可靠的控制硬件選擇，也為系統集成商提供了靈活的組網方案，助力工業自動化產線實現更高精度、更高效率、更穩定的運行，推動智能制造技術的落地與升級。
