模擬定時器LMC555 CMOS的多功能性早已廣為人知，然而，在某些應用中，它仍然能帶來令人意外的表現。圖1所示的電路便是一個例子。
在這個設計中，僅使用一顆線性電位器，搭配一組簡單的RC網絡，即可將555方波振蕩器的頻率設定于低于10Hz到高于100kHz的范圍內。這代表頻率調整比例超過10000:1，橫跨4個decade (每個decade代表10倍頻率變化)，以及13個octave (每個octave為2倍頻率)。以下將說明其工作原理。

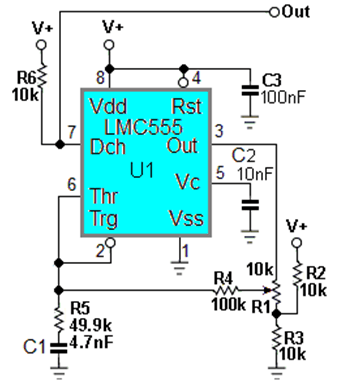

圖1：R1可將U1的振蕩頻率設定于低于10Hz至高于100kHz之間
波形合成與頻率控制機制
電位器R1的作用，是對U1輸出的0至V+峰對峰方波進行可變衰減，并將該信號送入由R4、R5與C1構成的分頻與積分網絡。此處產生的結果，是由兩個成分所組合而成的復合波形：其一是由C1形成、幅度受限的計時斜坡波；其二則是由R5形成的、經衰減后的方波成分。這兩個信號疊加后的波形，會同時送入U1的Trigger與Threshold引腳。
這樣的輸入方式，最終形成了圖2中所示的頻率與R1旋鈕位置之間的關系曲線，并以半對數坐標加以呈現。

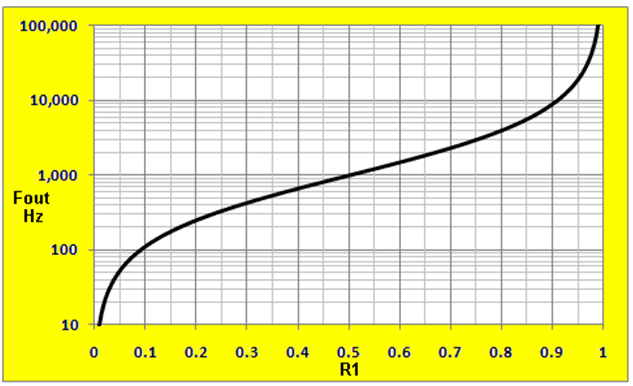

圖2：U1振蕩頻率相對于R1設定值的變化范圍極大，因此必須使用對數刻度來表示
對數特性與實用范圍
當R1逐漸接近其旋轉行程的極限時，頻率變化曲線的曲率會變得相當劇烈。然而，在電位器行程約10%至90%的中段區(qū)域內，其對數一致性仍相當不錯，并可涵蓋約兩個decade的頻率調整范圍。這一特性已以紅色曲線方式示意于圖3中。

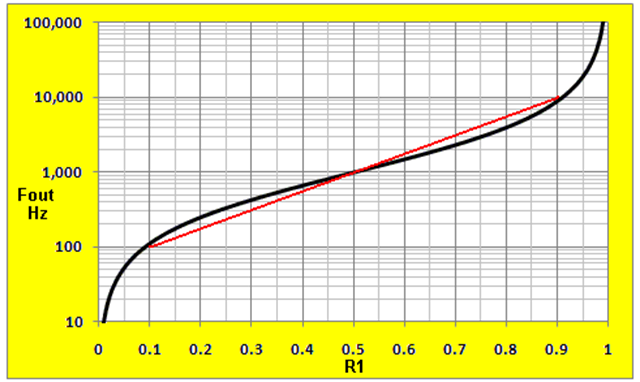

圖3：在R1中段約80%的行程范圍內，可觀察到相當良好的對數一致性。
當然，當R1調整至接近其極限位置時，頻率的精準度將對U1內部電壓分壓器網絡的制程公差，以及外部電阻組件的公差變得極為敏感。
基于這個原因，本設計選擇從U1的第7引腳(Discharge)而非第3引腳(Output)取得頻率輸出，以盡可能降低負載對振蕩穩(wěn)定性所造成的額外影響。
不過，這個設計的最大優(yōu)勢無疑在于其極寬的動態(tài)頻率范圍。至于頻率精度，則并非它的強項。
