隨著AI算力集群功耗密度持續攀升，高功率激光器、射頻功率放大器等器件的熱管理已成為制約性能釋放的核心瓶頸。傳統陶瓷、銅等散熱材料已接近物理極限，而金剛石憑借自然界最高的熱導率（可達2300 W/m·K以上，為銅的5倍、碳化硅的4倍），兼具電氣絕緣特性，正加速?gòu)睦碚摬牧献呦蚬こ虘?yīng)用。
3月27日，三安光電全資子公司湖南三安發布最新進展：其金剛石熱沉襯底已在民用射頻、民用雷達、激光等領域被客戶采用并進入小批量出貨階段，激光器芯片熱阻較陶瓷基板降低81.1%，并順利通過1000小時老化測試。

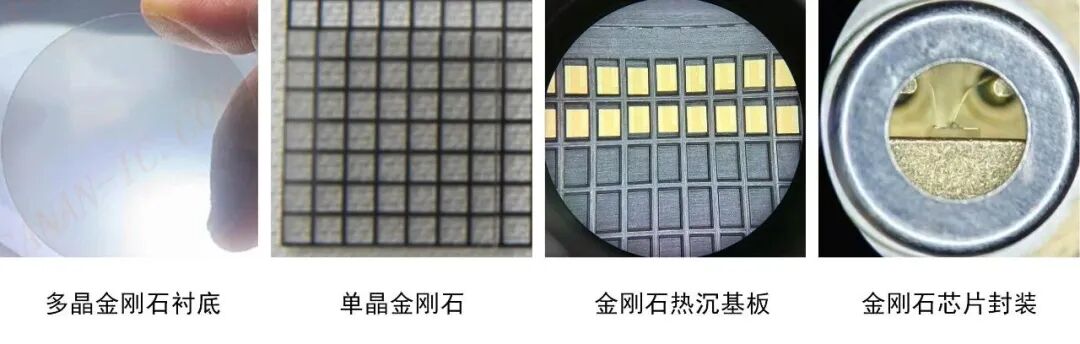

湖南三安產品已覆蓋多晶金剛石襯底、電子級單晶金剛石襯底、熱沉級單晶金剛石襯底、金剛石熱沉基板等品類，在激光器、濾波器、大功率LED、功率放大器等高熱流密度場景進入實質應用，并獲得批量訂單。

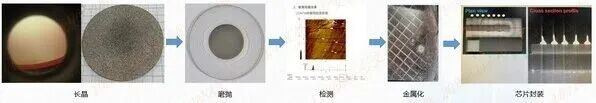

公司強調，已建成金剛石中試線，配備MPCVD設備、激光切割機、磨拋機等制造裝備，以及原子力顯微鏡、掃描電鏡、X射線衍射儀等檢測設備，打通“長晶—晶圓—檢測—應用”全鏈條，授權相關專利4項，并與湖南大學、中電科48所等建立產學研合作，形成設備開發、材料制備、終端應用協同優勢。
這一突破標志著湖南三安從“布局多年”的超寬禁帶半導體平臺，向金剛石熱沉的產業化邁出關鍵一步，為AI服務器、光通信、新能源汽車等功率密度持續攀升的領域提供中國方案。
相關公開動態回顧
三安光電（湖南三安作為第三代半導體核心基地）在金剛石等第四代半導體（超寬禁帶材料，如氧化鎵、金剛石）領域的公開布局始于2025年。
2025年7月左右，公司在投資者互動平臺首次明確表示，湖南三安已啟動氧化鎵、金剛石等第四代半導體材料的研發，這是其從SiC/GaN第三代平臺向更高擊穿電壓、更優熱穩定性的超寬禁帶材料戰略延伸的首次表態。
2026年1月27-29日，公司再次在互動平臺確認“持續推進化合物半導體前瞻性技術布局，湖南三安已布局氧化鎵、金剛石等第四代半導體材料的研發”，并強調將為AI/AR眼鏡、數據中心、AI服務器電源等領域提供多樣化產品支持。此時湖南三安已具備成熟的SiC/GaN產線，此次布局進一步鞏固寬禁帶半導體領先地位。
金剛石熱沉前沿與全球發展現狀：AI時代“終極散熱”方案加速商用
金剛石熱沉的核心價值在于極致導熱性能：?jiǎn)尉釋?dǎo)率最高達2200 W/m·K，多晶也可達1000-2000 W/m·K，同時具備低熱膨脹系數、高電阻率（101? Ω·cm）和優異熱擴散能力，能有效解決高功率密度場景下的“熱點”問題。
在AI服務器中，GPU功率密度已突破2000W，熱流密度超1000W/cm2，傳統方案難以匹配；金剛石熱沉可將芯片結溫顯著降低，實現更高算力輸出、更低能耗和更優總擁有成本。
全球?qū)用妫饎偸嵴龔膶?shí)驗室驗證邁向商用交付。今年2-3月，美國Akash Systems宣布向印度主權云供應商交付全球首批搭載“Diamond Cooling”技術的英偉達H200 GPU服務器，隨后推出AMD Instinct MI350X GPU金剛石散熱AI服務器，在50℃高溫環境下實現約15%每瓦算力提升，并維持滿載無降頻，標志著0-1產業化拐點。
技術路線上，目前主流包括MPCVD制備單/多晶熱沉片、金剛石-金屬?gòu)?fù)合、芯片級微通道集成等，未來方向聚焦大尺寸化（8-12英寸）、低缺陷高純度、低成本化及與GaN/SiC的異質集成。三安光電/湖南三安的全鏈條能力（中試線+專利+產學研）正構筑競爭壁壘，與行業趨勢高度契合。
最后
三安光電此次金剛石熱沉突破，不僅是公司第四代半導體布局的階段性成果，更是中國企業在AI算力熱管理領域貢獻的“散熱方案”。
隨著功率器件向更高密度演進，金剛石有望從“可選優化”成為“必備標配”，驅動化合物半導體全產業鏈升級。未來，公司持續推進技術迭代與應用拓展，將進一步鞏固在寬禁帶/超寬禁帶領域的領先地位，為全球半導體產業注入中國創新動能。
