電壓值轉換
模擬電壓經過ADC轉換后，是一個12位的數字值，如果通過串口以16進制打印出來的話，可讀性比較差，那么有時候我們就需要把數字電壓轉換成模擬電壓，也可以跟實際的模擬電壓（用萬用表測）對比，看看轉換是否準確。
一般在設計硬件原理圖的時候會把ADC的輸入電壓范圍設定在：0~3.3V。若設置ADC的分辨率是12位的，那么12位滿量程對應的電壓就是3.3V，12位滿量程對應的數字值是：2^12，數值0對應的就是0V。假設轉換后的數值為X，X對應的模擬電壓為Y，那么會有這么一個等式成立：
點擊可查看大圖
因此在ADC轉換完成之后，我們可以調用FSP庫函數R_ADC_Read()，從ADC的數據寄存器里讀出上述等式中X的值，從而再經過計算得出對應的電壓值。
實驗：電位器電壓采集
硬件設計

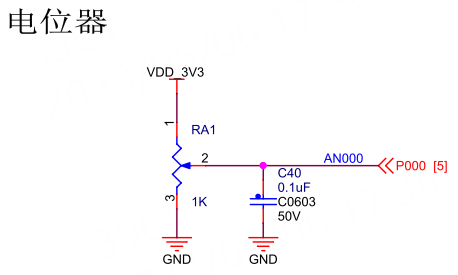

野火啟明6M5開發板的ADC電位器電路圖如下圖所示。
點擊可查看大圖

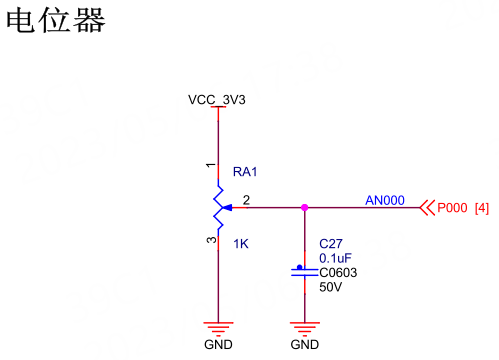

野火啟明4M2開發板的ADC電位器電路圖如下圖所示。
點擊可查看大圖

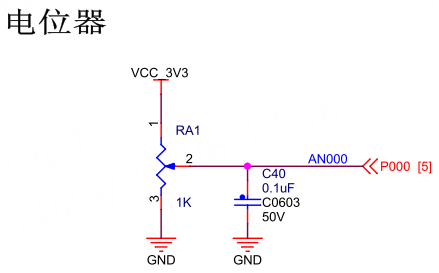

野火啟明2L1開發板的ADC電位器電路圖如下圖所示。
點擊可查看大圖
可以看到，三塊開發板板載的電位器都是連接到P000引腳，P000引腳可以連接到MCU內部的ADC外設，從而對電位器輸入的模擬信號進行采集。
表3：ADC引腳
軟件設計
25.6.2.1
新建工程
對于e2 studio開發環境：拷貝一份我們之前的e2s工程“19_UART_Receive_Send”，然后將工程文件夾重命名為“25_ADC”，最后再將它導入到我們的e2 studio工作空間中。
對于Keil開發環境：拷貝一份我們之前的Keil工程“19_UART_Receive_Send”，然后將工程文件夾重命名為“25_ADC”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。
工程新建好之后，在工程根目錄的“src”文件夾下面新建“key”文件夾，再進入“key”文件夾里面新建源文件和頭文件：“bsp_adc.c”和“bsp_adc.h”。工程文件結構如下。
列表1：文件結構
25_ADC├─ ......└─ src├─ led│ ├─ bsp_led.c│ └─ bsp_led.h├─ debug_uart│ ├─ bsp_debug_uart.c│ └─ bsp_debug_uart.h├─ adc│ ├─ bsp_adc.c│ └─ bsp_adc.h└─ hal_entry.c
25.6.2.2
FSP配置
打開該工程的FSP配置界面進行配置。

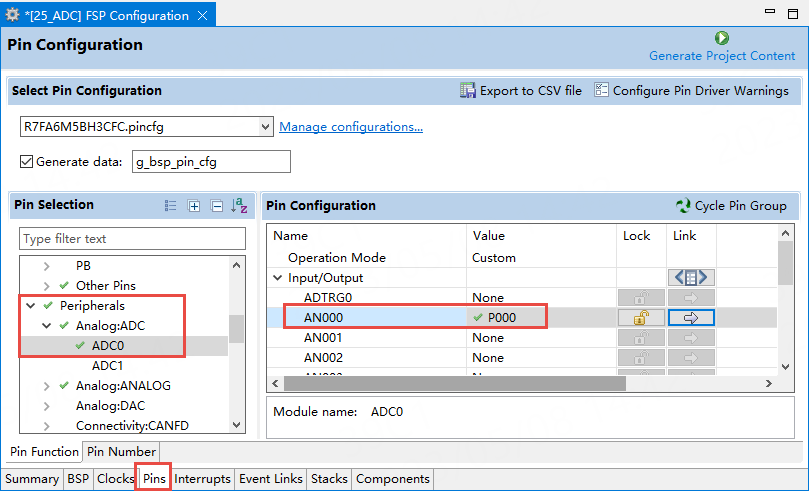

首先依次點擊“Stacks”->“Pins”->“Peripherals”->“ADC0”來配置通道AN000對應的引腳為P000。如下圖所示。
點擊可查看大圖

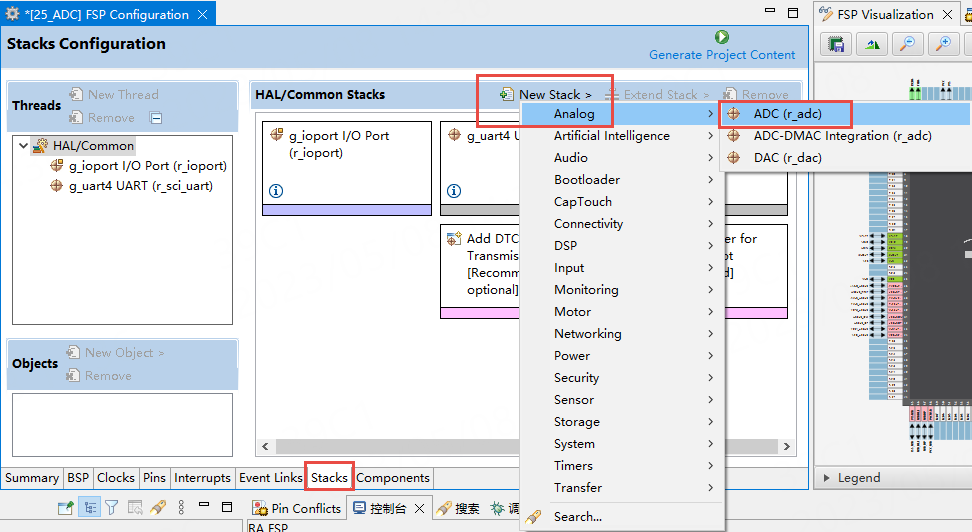

然后依次點擊“Stacks”->“New Stack”->“Analog”->“ADC (r_adc)”來配置ADC模塊。如下圖所示。
點擊可查看大圖

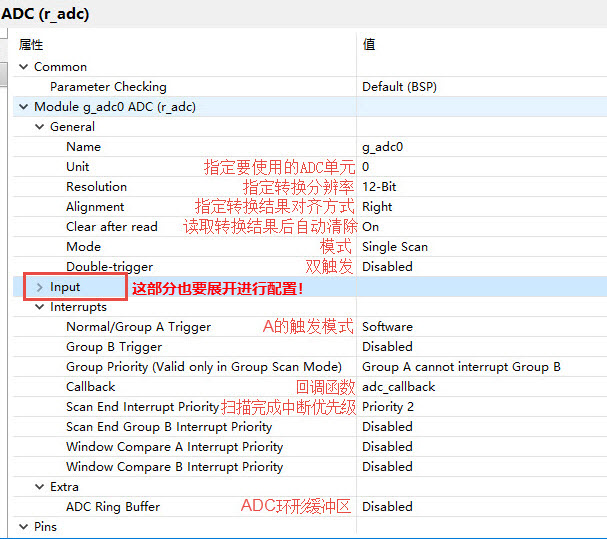

ADC的屬性配置：
點擊可查看大圖

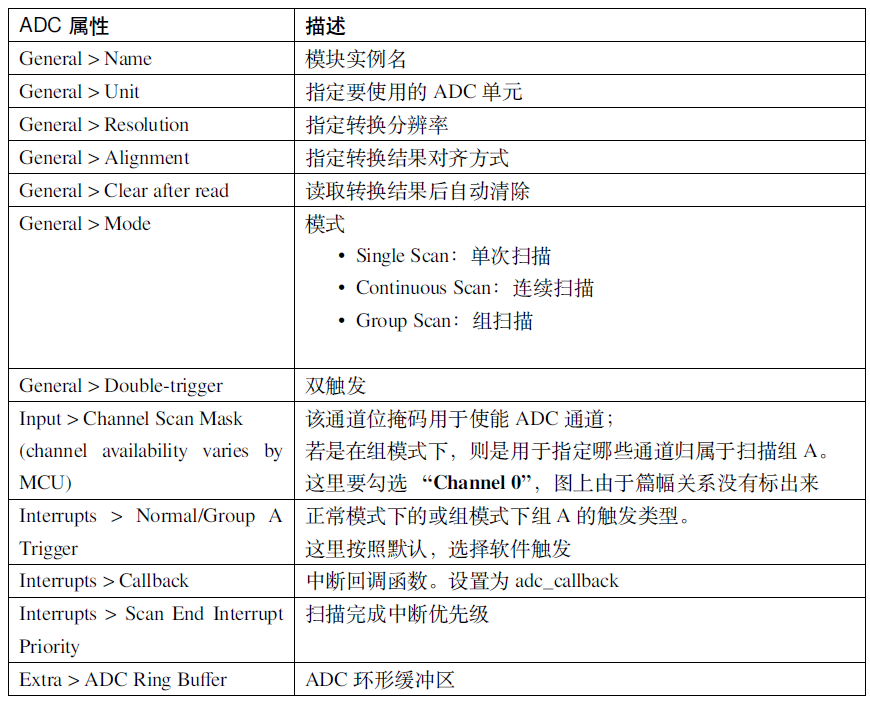

表4：ADC屬性介紹
點擊可查看大圖
配置完成之后可以按下快捷鍵“Ctrl+S”保存，最后點右上角的“Generate Project Content”按鈕，讓軟件自動生成配置代碼即可。
25.6.2.3
ADC初始化函數
列表2：代碼清單25?1 ADC初始化函數
voidADC_Init(void){fsp_err_t err;err = R_ADC_Open(&g_adc0_ctrl, &g_adc0_cfg);err = R_ADC_ScanCfg(&g_adc0_ctrl, &g_adc0_channel_cfg);assert(FSP_SUCCESS == err);}
25.6.2.4
ADC中斷回調函數
列表3：代碼清單25?2 ADC中斷回調函數
//ADC 轉換完成標志位volatilebool scan_complete_flag = false;voidadc_callback(adc_callback_args_t * p_args){FSP_PARAMETER_NOT_USED(p_args);scan_complete_flag = true;}
在FSP配置頁面注冊回調函數以及優先級，我們就可以使用來自ADC的中斷回調函數了。
在每種模式中，模擬通道按通道數的升序進行轉換，然后掃描溫度傳感器和電壓傳感器（如果它們也被勾選了的話）。每一種掃描模式都有著它的優點和缺點，但具體使用什么模式進行ADC轉換，就需要通過我們的項目的需求需要什么樣的效果來決定。
注
我們通過ADC的中斷回調函數來判斷ADC是否轉換完成。我們需要定義了一個布爾類型的數據scan_complete_flag來當做ADC讀取完成的標志位。當沒有轉換完成的時候scan_complete_flag的值一直為false，單ADC觸發中斷的時候?qū)can_complete_flag的值變?yōu)閠rue。
25.6.2.5
如果未啟用中斷
如果未啟用中斷，則可使用R_ADC_StatusGet()API用于輪詢ADC以確定掃描何時完成。讀取API函數用于訪問轉換后的ADC結果。這適用于支持校準的MCU的普通掃描和校準掃描。
25.6.2.6
ADC讀取轉換結果函數
ADC讀取思路，我們在這里調用R_ADC_ScanStart觸發相應的adc通道轉換，當ADC轉換完成之后會將scan_complete_flag標志位變?yōu)閠rue。當我們判斷到標志位變?yōu)閠rue后我們使用R_ADC_Read()或R_ADC_Read32()讀取轉換完成的數值。
列表4：代碼清單25?3 ADC讀取轉換結果函數
/* 進行ADC 采集，讀取ADC 數據并轉換結果*/doubleRead_ADC_Voltage_Value(void){uint16_t adc_data;double a0;(void)R_ADC_ScanStart(&g_adc0_ctrl);while (!scan_complete_flag) //等待轉換完成標志{;}scan_complete_flag = false; //重新清除標志位/* 讀取通道0 數據*/R_ADC_Read(&g_adc0_ctrl, ADC_CHANNEL_0, &adc_data);/* ADC 原始數據轉換為電壓值（ADC 參考電壓為3.3V） */a0 = (double)(adc_data*3.3/4095);return a0;}
25.6.2.7
hal_entry入口函數
列表5：代碼清單25?4 hal_entry入口函數
voidhal_entry(void){LED_Init(); // LED 初始化Debug_UART4_Init(); // SCI4 UART 調試串口初始化/* ADC 初始化*/ADC_Init();printf("這是一個讀取電位器ADC 電壓轉換值的例程\r\n");printf("打開串口助手查看ADC 轉換結果，旋鈕電位器，可以看到ADC 值在一定范圍之內發生變化\r\n");printf("開始讀取ADC 轉換值：\r\n");while(1){printf("a0 = %f\r\n", Read_ADC_Voltage_Value());R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS); //大概0.5 秒鐘讀取一次LED1_TOGGLE;}#if BSP_TZ_SECURE_BUILD/* Enter non-secure code */R_BSP_NonSecureEnter();#endif}
下載驗證
用USBTYPE-C線連接開發板“USB TO UART”接口跟電腦，在電腦端打開串口調試助手，把編譯好的程序下載到開發板。在串口調試助手可看到從ADC引腳讀出的模擬電壓數值。
