01 前言
在第一篇文章中，我們介紹了OP-TEE的技術背景、整體架構以及關鍵組件。在整個OP-TEE軟件棧中，OP-TEE OS是運行在Arm TrustZone安全世界中的核心部分，它是實現可信執行環境的基礎。OP-TEE OS不僅提供運行Trusted Application（TA）的執行環境，還實現了內存管理、任務調度、加密服務、安全存儲等功能。
本篇文章將圍繞OP-TEE OS的架構和編譯方法進行詳細講解，內容包括：
OP-TEE OS的核心架構與功能介紹。
在Yocto環境下的編譯方法（結合RZ/G2L VLP3.0.7 SDK）。
獨立于Yocto的編譯方法，便于在通用Arm平臺或自定義環境中構建。
如何在OP-TEE OS中添加Pseudo Trusted Application（PTA），以O(shè)TP PTA為例。
如何將編譯后的OP-TEE OS進行簽名、加密并打包進FIP，以便在實際硬件平臺運行。
02 OP-TEE OS架構與功能

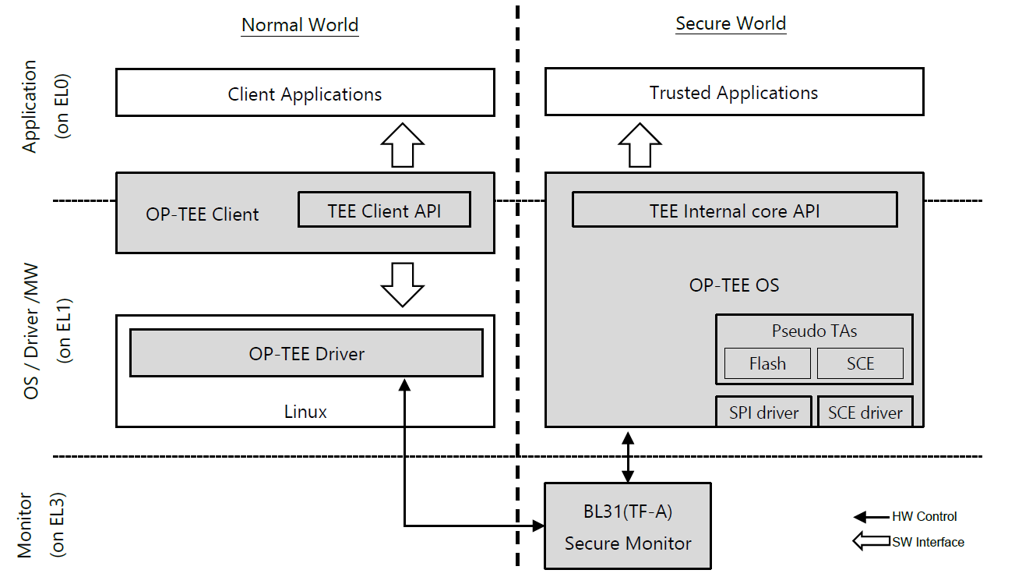

2.1 基本定位
OP-TEE OS是一個輕量級的安全操作系統，運行在Arm TrustZone的Secure World中。它遵循GlobalPlatform TEE Internal API，支持Trusted Application的動態加載與運行。其核心功能包括：
TA管理與調度：負責加載、運行和卸載Trusted Application。
內存隔離與管理：將Secure World的內存空間與Normal World嚴格隔離，防止敏感數據泄露。
加密服務：提供加密算法與密鑰管理的安全實現。
安全存儲：支持通過eMMC RPMB或安全文件系統保存機密數據。
SMC調用處理：處理來自Normal World的調用請求，并分發給對應的TA。
2.2 目錄結構概覽
以RZ/G2L平臺為例，編譯Yocto后生成的OP-TEE OS目錄結構大致如下:
rzg_optee-os├── core│ ├── arch│ │ └── arm│ │ └── plat-rz│ │ └── g2l│ │ ├── drivers # 驅動代碼│ │ └── pta # Pseudo TA 代碼└── lib└── utils
在這個結構中：
drivers/存放硬件相關驅動（如OTP訪問驅動）。
pta/存放內建的Pseudo TA實現。
lib/提供通用庫函數。
03 Yocto下的編譯方法
3.1 啟用OP-TEE支持
在RZ/G2L的VLP3.0.6或VLP3.0.7環境中，OP-TEE被作為Security Package的一部分。要啟用OP-TEE，需要在Yocto的local.conf中加入配置:
echo ENABLE_SPD_OPTEE = "1" >> conf/local.confecho TRUSTED_BOARD_BOOT = "1" >> conf/local.confecho ENABLE_RZ_SCE = "1" >> conf/local.conf
其中：
ENABLE_SPD_OPTEE表示在TF-A中啟用OP-TEE Secure Payload Dispatcher。
TRUSTED_BOARD_BOOT表示啟用安全啟動。
ENABLE_RZ_SCE表示OPTEE中使能SCE的加解密服務功能。
3.2 編譯OP-TEE OS
Yocto環境中，進入構建目錄后執行：
source poky/oe-init-build-envbitbake optee-os -fc compilebitbake optee-os -fc installbitbake optee-os -fc populate_sysroot
成功后，Yocto會在對應的tmp/work/.../optee-os/路徑下生成編譯產物。
3.3 打包進固件
更新完OP-TEE OS后，需要重新編譯firmware-pack：
bitbake firmware-pack -fc compilebitbake firmware-pack -fc deploy
編譯完成后，將固件燒錄到開發板中即可使用新的 OP-TEE OS。
04 Yocto外獨立編譯OP-TEE OS
在某些情況下（例如調試、裁剪，或在非Yocto平臺上使用），我們需要在Yocto之外獨立編譯OP-TEE OS。
4.1 獲取源碼
從官方倉庫下載：
git clone https://github.com/renesas-rz/rzg_optee-os.gitcd rzg_optee-os
對于RZ/G2L平臺，Renesas提供了修改過的分支，例如：
git checkout -b 3.19.0/rz origin/3.19.0/rz4.2 編譯指令
這里以使用poky交叉編譯工具鏈為例。
注：OP-TEE OS的編譯不建議使用source導入SDK環境腳本，原因有三：
source會設置ARCH=arm64（Linux Kernel規范），但OP-TEE需要ARCH=arm；
source會設置LDFLAGS/LD，與OP-TEE的鏈接流程不兼容；
因此采用手動指定PATH和CROSS_COMPILE的方式，各變量互不干擾。
特別注意：編譯前請確保終端環境干凈，不要 source任何版本的SDK。
建議新開一個終端窗口來執行編譯。
export PATH=/opt/poky/3.1.33/sysroots/x86_64-pokysdk-linux/usr/bin/aarch64-poky-linux/:$PATHexport CROSS_COMPILE=aarch64-poky-linux-export PLATFORM=rzexport PLATFORM_FLAVOR=g2l_smarc_2export CFG_ARM64_core=yexport CFG_RZ_SCE=y # 啟用后會聯動 CFG_RZ_TSIP=y，關閉 CFG_WITH_SOFTWARE_PRNGexport CFG_RZ_SCE_LIB_DIR=/path/to/your/SCE/Lib/ # 請?zhí)鎿Q為實際路徑make clean O=out/armmake -j$(nproc) O=out/arm \PLATFORM=${PLATFORM} \PLATFORM_FLAVOR=${PLATFORM_FLAVOR} \CFG_ARM64_core=${CFG_ARM64_core} \CFG_RZ_SCE=${CFG_RZ_SCE} \CFG_RZ_SCE_LIB_DIR=${CFG_RZ_SCE_LIB_DIR} \CROSS_COMPILE=${CROSS_COMPILE} \

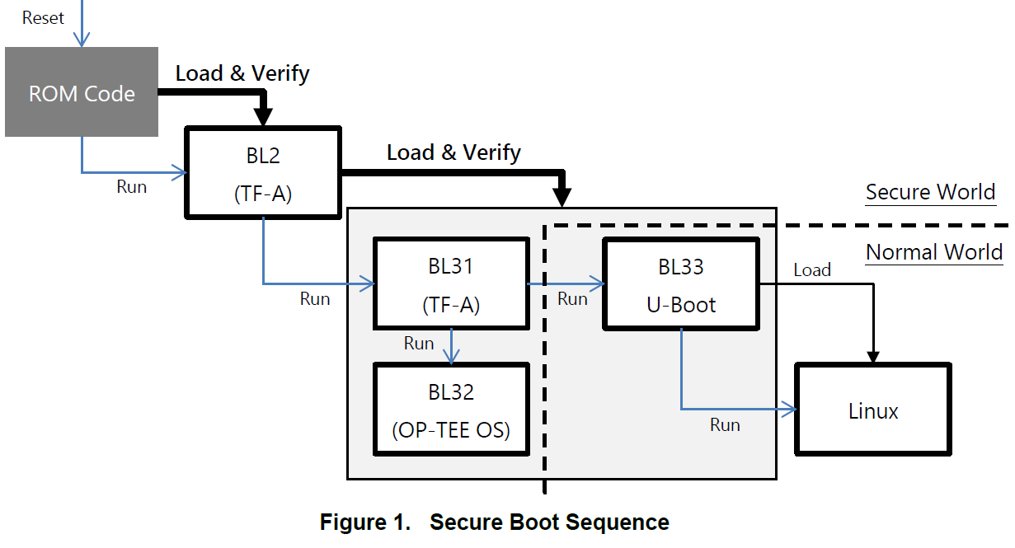

編譯后會生成tee-raw.bin，它就是下圖中的BL32，這是需要打包進FIP的核心固件文件。
rzg_optee-os也支持Linaro編譯器編譯。
05 添加Pseudo Trusted Application
（PTA）
5.1 PTA的作用
Pseudo Trusted Application（PTA）是嵌入在OP-TEE OS內部的特殊TA，它直接運行在Secure World的內核空間，通常用于訪問底層安全資源（如OTP、RPMB）。相比于普通UTA，PTA更加貼近底層。
5.2 編譯指令
這里以otp的讀寫為例，步驟如下：

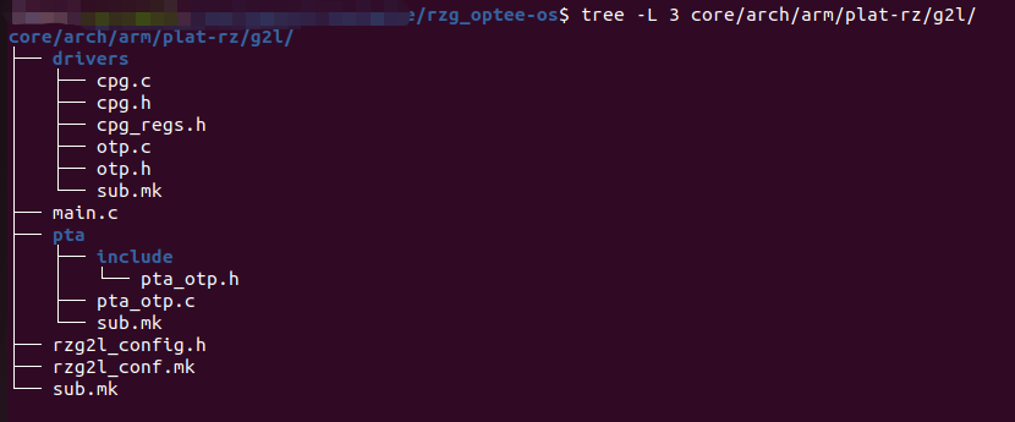

復制源文件
驅動文件放入g2l/drivers/，例如otp.c、otp.h。
PTA文件放入g2l/pta/，例如pta_otp.c、pta_otp.h。
修改構建文件
在g2l/drivers/sub.mk中添加：
srcs-y+=otp.c
在g2l/pta/sub.mk中添加：
srcs-y+=pta_otp.c
重新編譯
執行Yocto或獨立編譯流程，新的OTP PTA會被編譯進OP-TEE OS。
這樣，普通世界的應用（CA）便可以通過Client API→PTA接口訪問OTP。
06 固件簽名與整合進FIP
6.1 FIP簡介
在Arm平臺中，最終的固件通常會打包成FIP（Firmware Image Package）。其中包含：
BL31（TF-A）
BL32（OP-TEE OS）
BL33（U-Boot）
在RZ/G2L平臺中，OP-TEE的tee-raw.bin會作為BL32被打包進FIP。
6.2 打包流程
確認編譯生成的tee-raw.bin。
使用TF-A的fiptool工具，將其打包入FIP格式固件：
$ fiptool create \--align 16 --tos-fw tee-raw.bin \--align 16 --nt-fw u-boot.bin \fip.bin

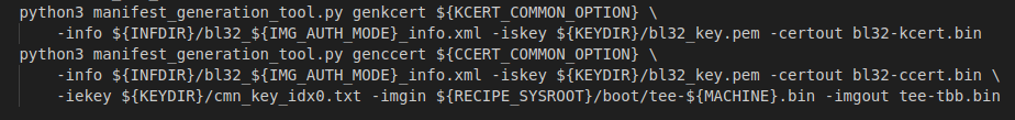

如果啟用了安全啟動，針對RZ/G2L還需要對tee-raw.bin進行簽名與加密

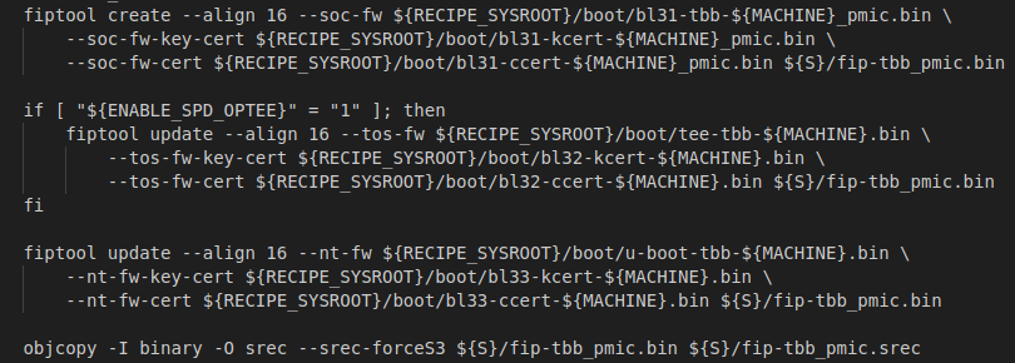

然后通過fiptool工具將其打包入FIP格式固件：
確保固件不可篡改。
燒錄fip-tbb_pmic.srec到Flash，重新啟動開發板即可。
07 總結與展望
本文圍繞OP-TEE OS展開，介紹了OP-TEE OS的架構與功能、在Yocto下的編譯步驟與固件打包、獨立于Yocto的編譯方法、添加Pseudo TA（以O(shè)TP PTA為例）的完整流程、將OP-TEE OS簽名、打包進FIP的方法。
通過這些內容，讀者應當能夠在實際項目中成功構建并部署OP-TEE OS。在下一篇文章中，我們將深入講解OP-TEE Client，包括源碼獲取、編譯方法以及l(fā)ibteec.so與tee-supplicant的作用。
