短波紅外（SWIR，1–3 μm）探測是自動駕駛、生物醫學成像、工業檢測與消費電子的核心支撐技術。傳統主流方案依賴InGaAs、HgCdTe等材料，需昂貴外延生長與倒裝鍵合集成，成本高、像素擴展性受限；溶液法量子點雖具備集成潛力，但含鉛、汞等有毒元素且環境穩定性不足，難以滿足商業化可持續要求。硫系化合物(Bi,Sb)?Se?合金兼具地球豐度高、空氣穩定性好與光電性能可調優勢。如何在窄帶隙吸收與低暗電流、高遷移率之間實現解耦，成為高性能短波紅外探測的關鍵瓶頸。
據麥姆斯咨詢報道，近日，華中科技大學和湖北九峰山實驗室研究團隊提出組分梯度驅動能帶對準策略，通過一步氣相沉積構建垂直方向Bi組分漸變的(Bi,Sb)?Se?合金，自發形成本征V型能帶結構，在增強短波紅外光吸收的同時抑制復合與暗電流，實現定向載流子輸運與高效收集。器件在1300 nm處外量子效率（EQE）達47.8%、線性動態范圍（LDR）102 dB、上升/下降時間0.32 μs/3.07 μs，并成功實現640×512硅基讀出集成電路（ROIC）單片集成與64×64 透明薄膜晶體管（TFT）雙面成像，為低成本、可規?；?/span>互補金屬氧化物半導體（CMOS）兼容短波紅外光電子器件提供通用范式。相關研究成果以“Band-alignment-guided (Bi,Sb)?Se? alloys for high-performance photodetection and monolithic CMOS-integrated imaging”為題發表在Matter & Light期刊上。
材料設計與能帶工程原理
Bi取代Sb可在保持Sb?Se?準一維鏈狀晶體結構的同時，實現能帶連續調控。Bi?Se?為直接帶隙，Sb?Se?與(Bi,Sb)?Se?為間接帶隙；隨著Bi摻入，導帶底（CBM）顯著下移，帶隙從Sb?Se?的～1.17 eV連續收窄至～0.8 eV，響應截止波長拓展至1.5 μm。

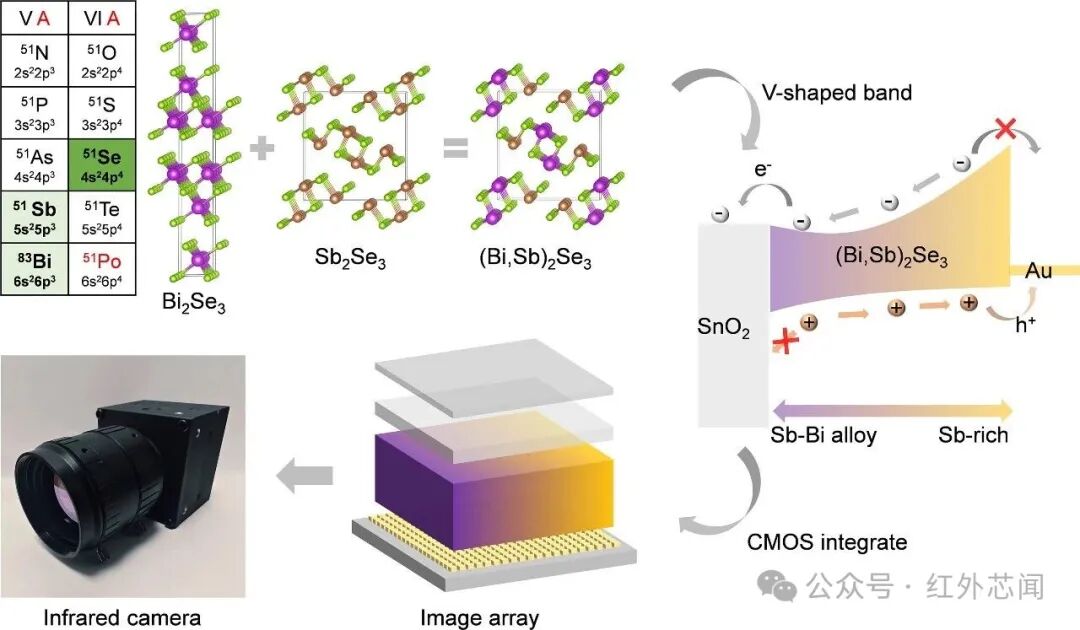

圖1 基于能帶工程的(Bi,Sb)?Se?短波紅外光電探測器及單片成像陣列架構
研究人員采用雙源氣相輸運沉積（VTD）技術，在(Bi,Sb)?Se?薄膜中實現了Bi/Sb組分的縱向梯度分布。薄膜內部Bi富集、上下界面Sb富集，形成倒V型Bi分布與V型Sb分布，Se組分保持均勻。

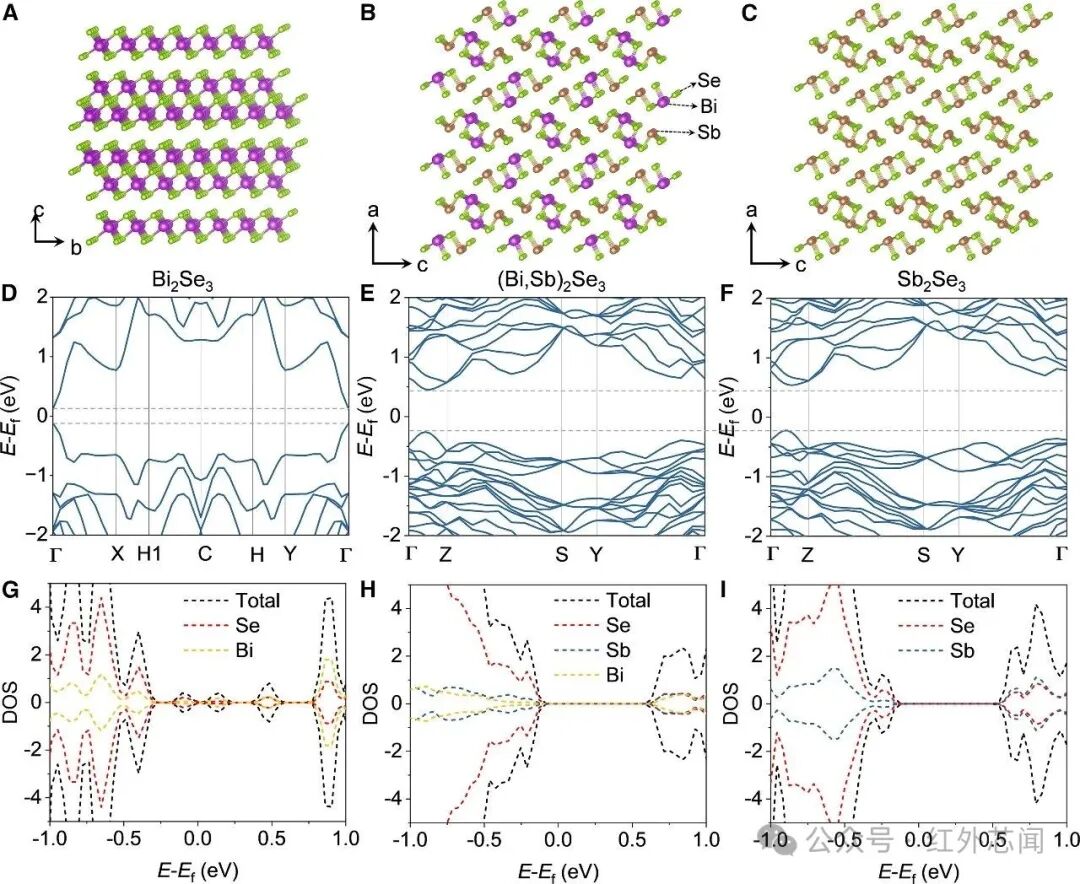

圖2 Bi?Se?、Sb?Se?、(Bi,Sb)?Se?的帶隙計算
該組分分布直接構建V型能帶排列，實現三大核心功能：（1）在ITO界面形成能壘，抑制光生電子反向擴散與界面復合；（2）建立垂直內建電場，加速電子向SnO?陰極輸運，提升收集效率；（3）界面高Sb組分提升肖特基勢壘，增強整流特性并抑制暗電流。器件采用n-on-p光電二極管架構（如圖3）：ITO底電極/P型(Bi,Sb)?Se?吸收層/n型SnO?電子傳輸層/ITO頂電極。

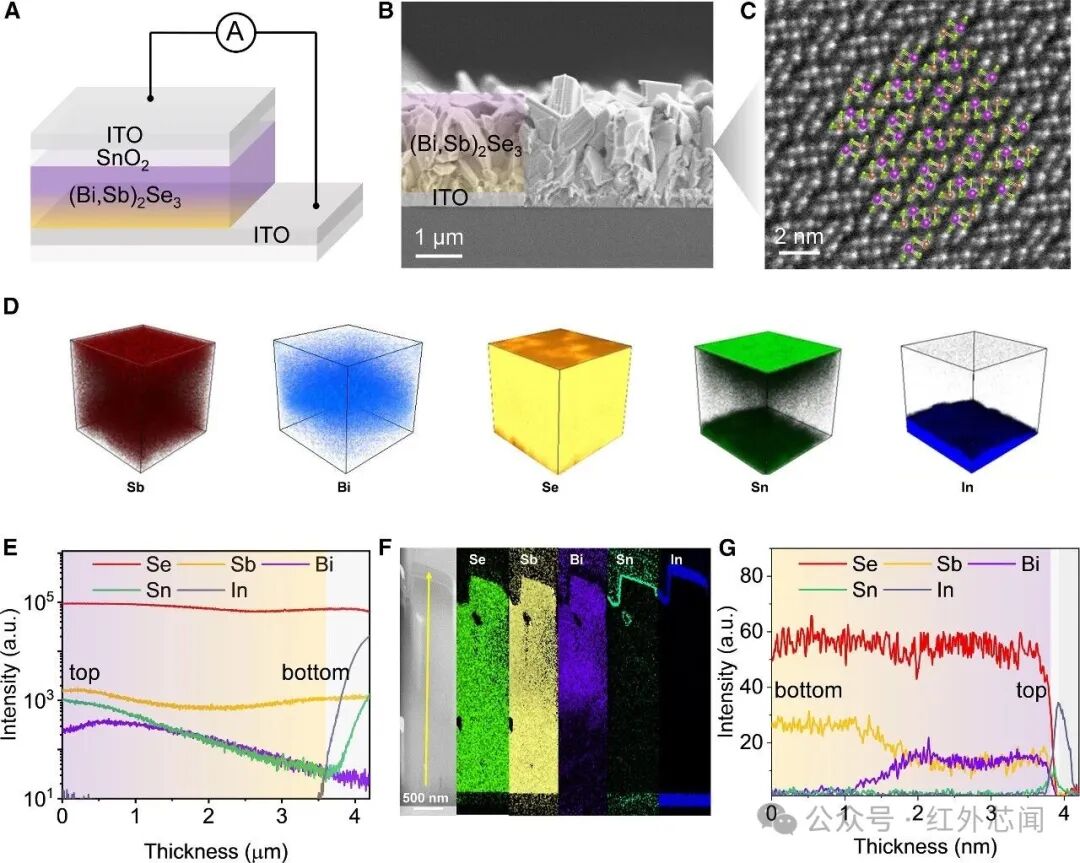

圖3 (Bi,Sb)?Se?薄膜的組分表征
薄膜制備與光電探測器性能表征
研究人員對該光電探測器進行測試，相關結果如圖4所示。該光電探測器在1300 nm波長下實現了518.2 mA/W的響應度和47.8%的外量子效率。器件展現出六數量級的線性動態范圍（102 dB），以及0.32 μs/3.07 μs的上升/下降時間（?3 dB帶寬150 kHz）；該器件具有優異的環境適應性與穩定性。

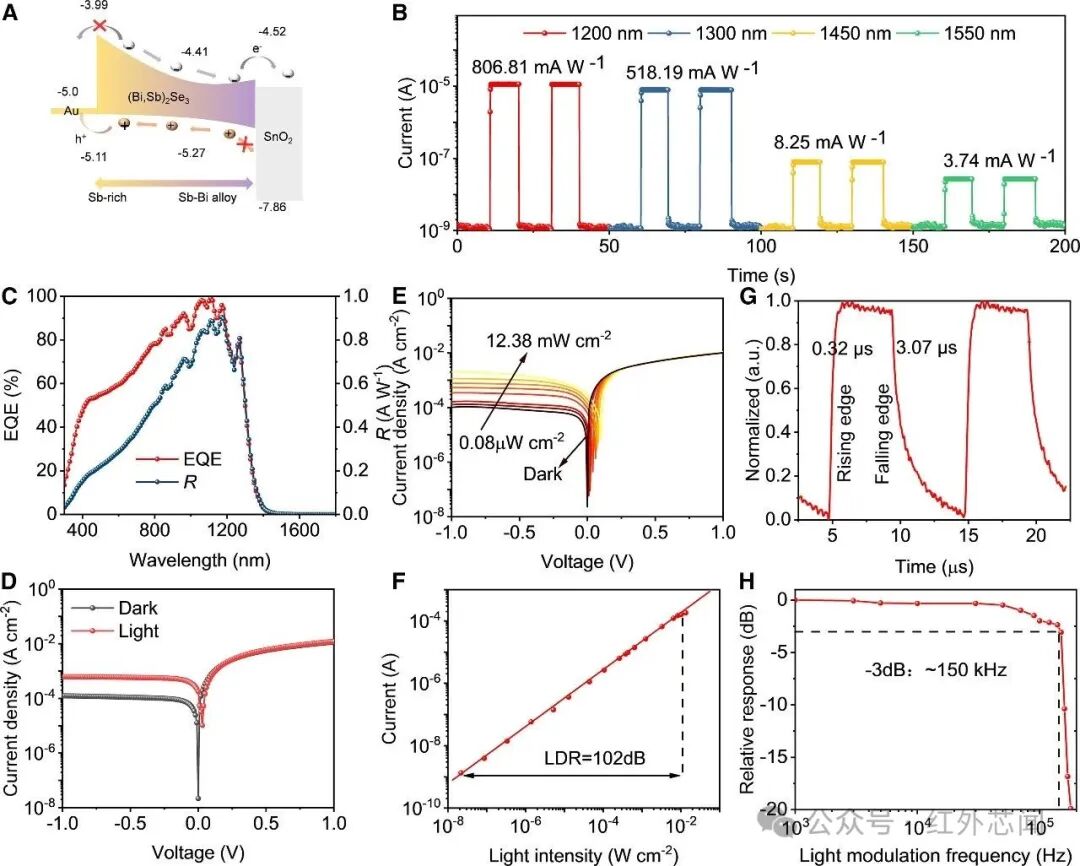

圖4 V形能帶(Bi,Sb)?Se?光電探測器的性能
單片CMOS集成與短波紅外成像
研究人員依托低溫工藝（<150 ℃），將(Bi,Sb)?Se?二極管直接沉積于商用640×512像素CMOS讀出電路（像素間距15 μm），構建無需混合鍵合的單片短波紅外焦平面陣列，相關結果如圖5所示。

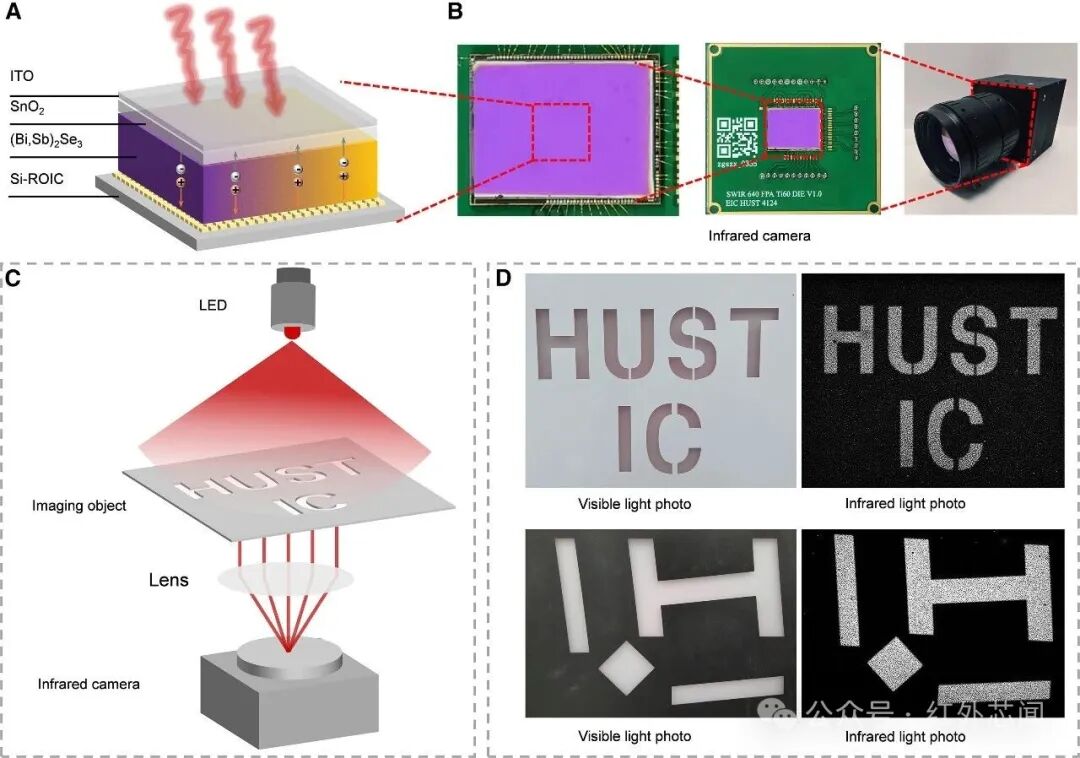

圖5 (Bi,Sb)?Se?薄膜光電探測器的短波紅外相機
最后，研究人員基于透明氧化物TFT背板制備64×64像素雙面照明成像陣列，利用V型能帶實現波長選擇性本征濾波，從而實現了雙面光譜選擇性成像（正面全光譜響應、背面可見光選擇性響應），相關成像結果如圖6所示。

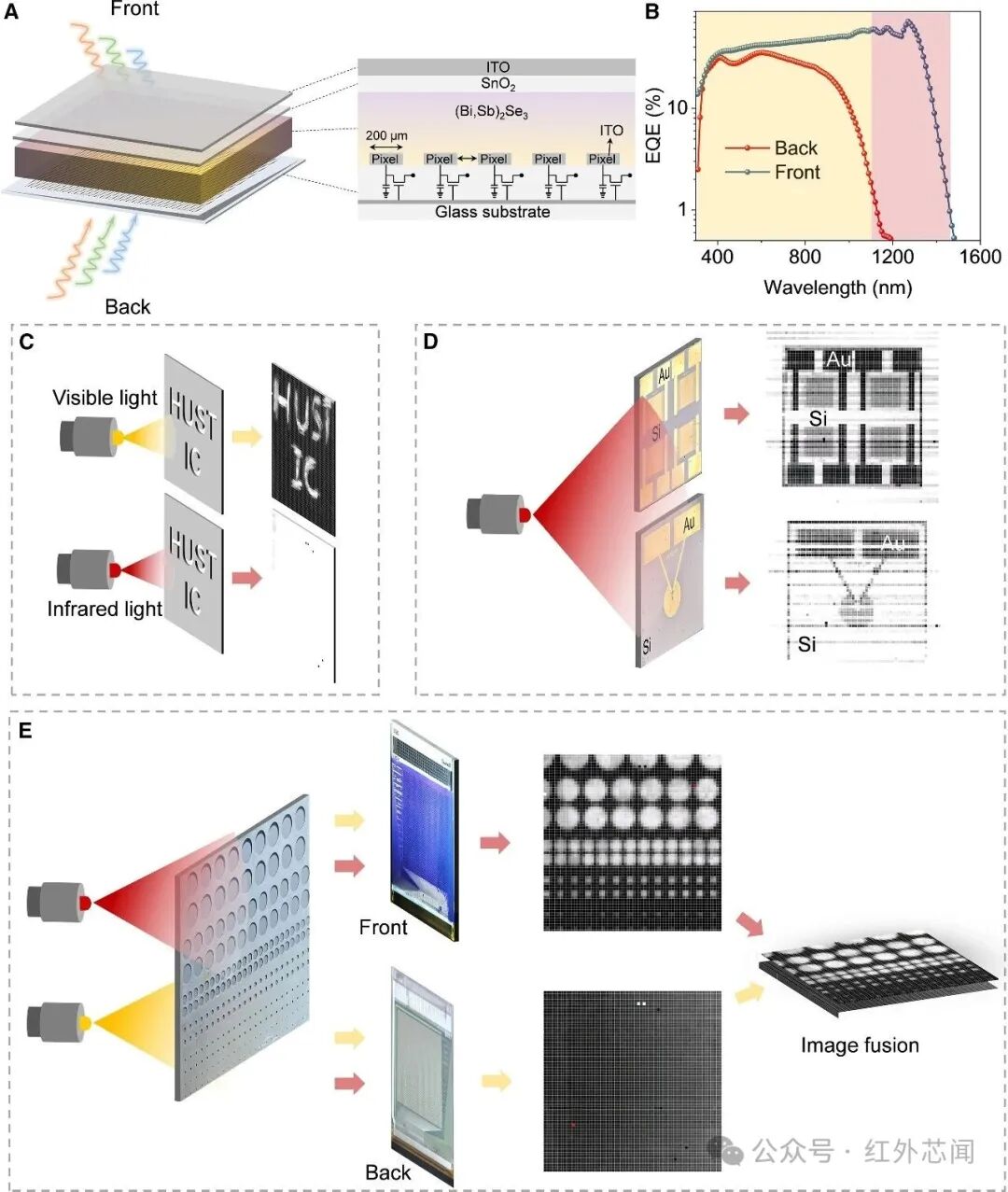

圖6 基于(Bi,Sb)?Se? TFT圖像陣列實現雙面成像
https://doi.org/10.1016/j.matlit.2026.100002
