RA2E1基于Keil的低功耗進入、喚醒及注意事項

RA2E1具有很好的低功耗性能，適用于需要低功耗場景的產品，在研發調試過程中，低功耗的進入、喚醒及電源設計會決定產品后續的功耗及穩定性。

本文章會介紹瑞薩RA2E1系列MCU在Keil開發環境下低功耗進入、喚醒及注意事項。

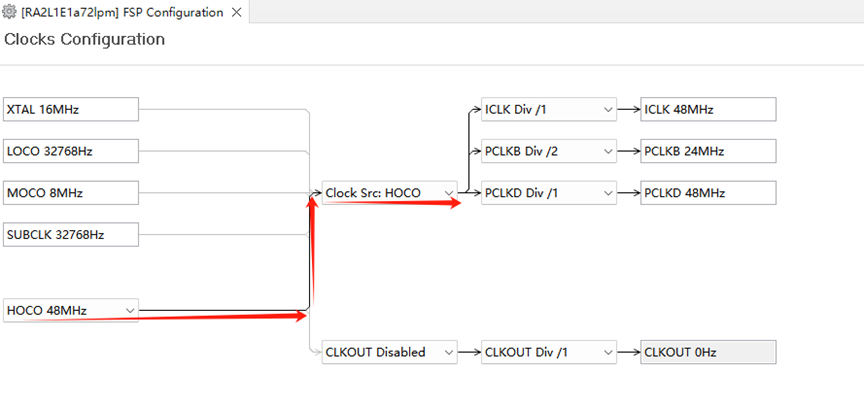

時鐘源使用內部48MHz內部高速時鐘，該時鐘配置可以在Renensas Smart Configurator工具中選擇配置。內部高速HOCO時鐘全溫精度高達 1%，基本上可以滿足大部分時鐘精度要求。

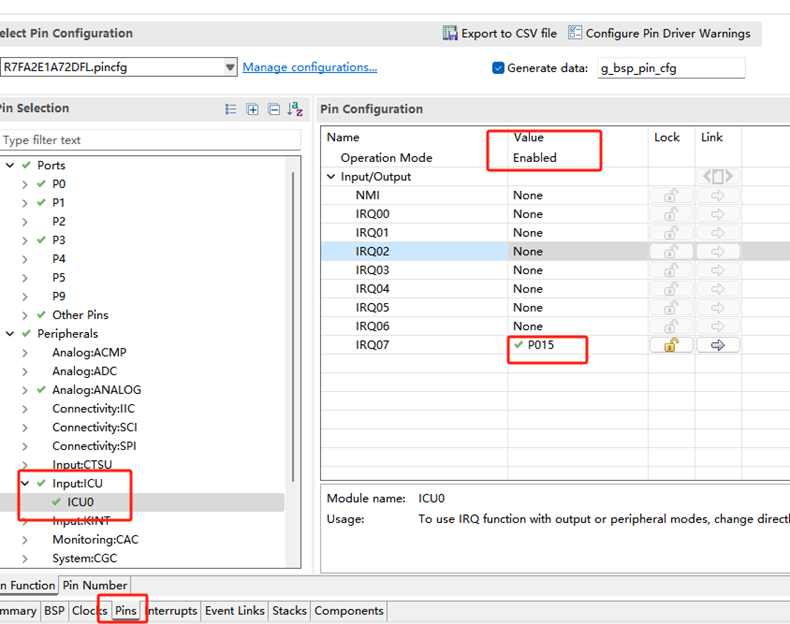

在Pins中按照順序添加External IRQ (r_icu)的引腳配置，設置P015腳為外部中斷引腳，中斷號IRQ07，通過開發板上的按鍵觸發。

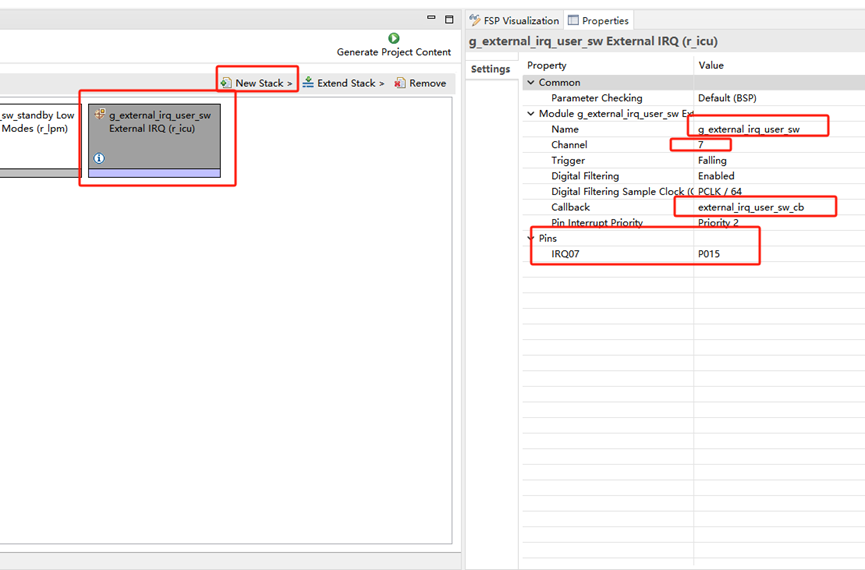

在New Stack中添加External IRQ (r_icu)外設，在外設屬性中配置Name,Channel，對應的PINS會自動出現，設置回調函數的名稱為external _ irq _ user _ sw _ cb。

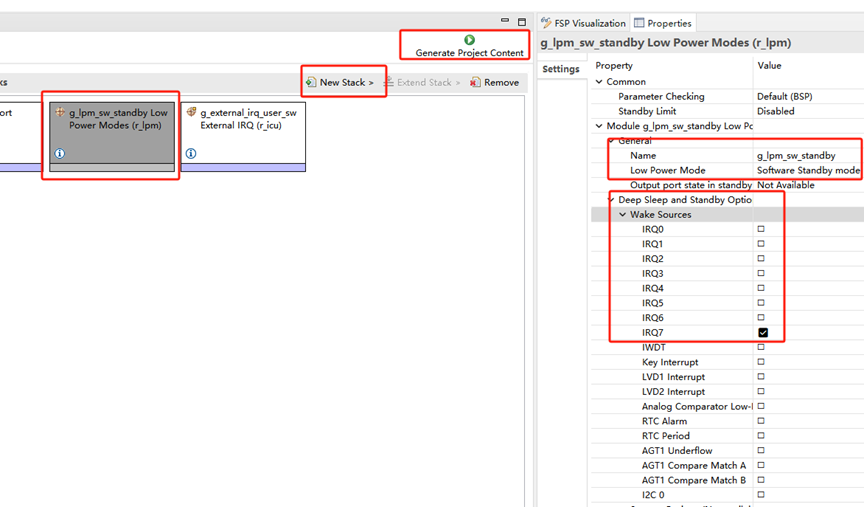

在New Stack中添加Low Power Modes (r_lpm)的外設，在外設屬性中配置LPM的參數，配置NAME、LOW POWER MODE(Software Standby Mode模式)和Wake Sources（IRQ07）。保存后點擊Generate Project Content即可生成我們的軟件工程與程序。

將以下函數工程移植到RASC生成的hal_entry.c中，打開LPM的驅動配置，打開終端配置，使能終端IRQ07，在中斷的回調函數 external _ irq _ user _ sw _ cb中將IRQ _ wake _ flag置1，經過短暫延時后通過R _ LPM _ LowPowerModeEnter (&g _ lpm _ sw _ standby _ ctrl) ；函數使MCU進入低功耗模式，當IRQ07觸發，while(1)循環中經過一定時間延時后，再次進入低功耗。

unsignedchar IRQ_q=0;unsignedchar IRQ_wake_flag=0;
voidhal_entry(void){
fsp_err_t err = R_LPM_Open(&g_lpm_sw_standby_ctrl, &g_lpm_sw_standby_cfg);      R_BSP_SoftwareDelay (5, BSP_DELAY_UNITS_MILLISECONDS);    err=R_ICU_ExternalIrqOpen(&g_external_irq_user_sw_ctrl, &g_external_irq_user_sw_cfg);      err = R_ICU_ExternalIrqEnable(&g_external_irq_user_sw_ctrl);       R_LPM_LowPowerModeEnter(&g_lpm_sw_standby_ctrl);
while(1)    {  if(IRQ_wake_flag==1)      {        IRQ_wake_flag=0;        R_BSP_SoftwareDelay(10, BSP_DELAY_UNITS_SECONDS);        R_LPM_LowPowerModeEnter(&g_lpm_sw_standby_ctrl);      }    }#if BSP_TZ_SECURE_BUILD/* Enter non-secure code */    R_BSP_NonSecureEnter();#endif}voidexternal_irq_user_sw_cb(external_irq_callback_args_t * p_args){
  IRQ_wake_flag=1;  IRQ_q++;if(IRQ_q>230)  {    IRQ_q=0;  }}

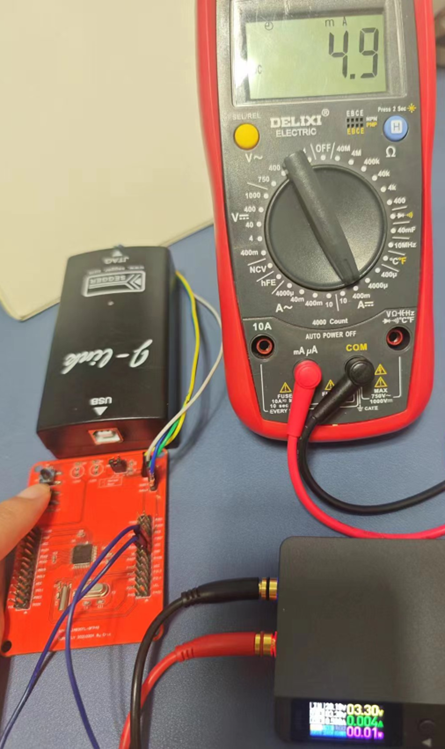

當按下按鍵觸發IRQ07的外部中斷后，喚醒進入while(1)

中的延時函數。

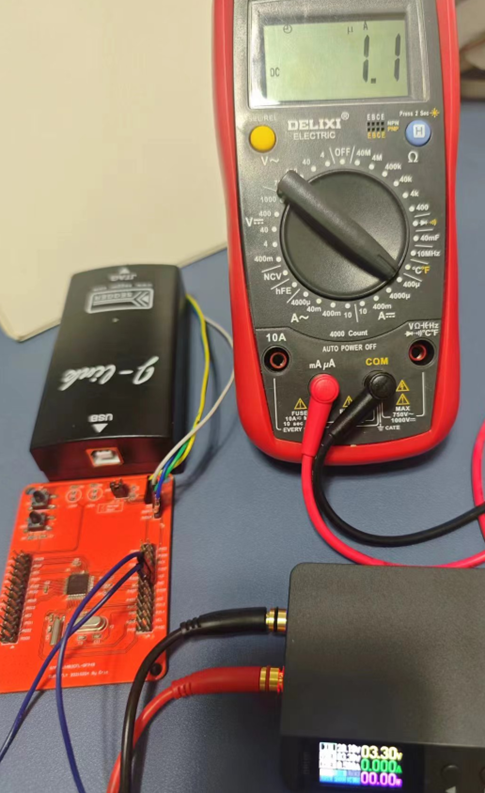

松開按鍵，延時函數結束后再次進入睡眠模式，此時功耗可降到1ua以內。

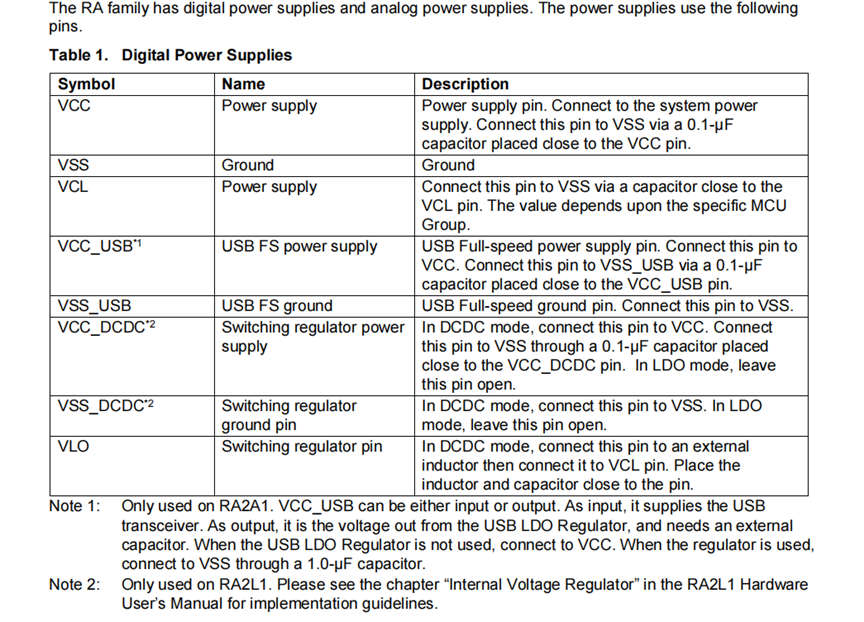

瑞薩的RA2E1在使用HOCO時鐘的情況下，通過外部中斷可以使MCU進入到Software Standby Mode，并且具有良好的低功耗性能。需要注意的是，實驗過程中的開發板的電源默認設置為LDO模式，在該種模式下更新程序后需要重新上電才能進入低功耗模式，如果有電池供電或者在線升級需求的產品建議將MCU設置為DCDC模式。
