在進行電源電路設計時，芯片的選型至關重要。本文從需求分析出發，分5個步驟，詳細闡述BUCK 降壓芯片的選型邏輯與操作過程。
核心電路需求確認（重要）在開始選型前，我們首先需要明確電路的核心參數指標：
輸入與輸出電壓：輸入電壓典型值為 12V（支持 7.0V 到 60V 范圍），輸出電壓需穩定在 5.0V。
電流能力：最大輸出負載電流為 5.0A。
浪涌與紋波限制：輸出端浪涌電流需控制在最大輸出電流的 5% 以內（即 0.25A），輸入端紋波需控制在 0.3V 以內。
其他關鍵指標：轉換效率需 ≥80%，開關頻率設定為 400kHz。

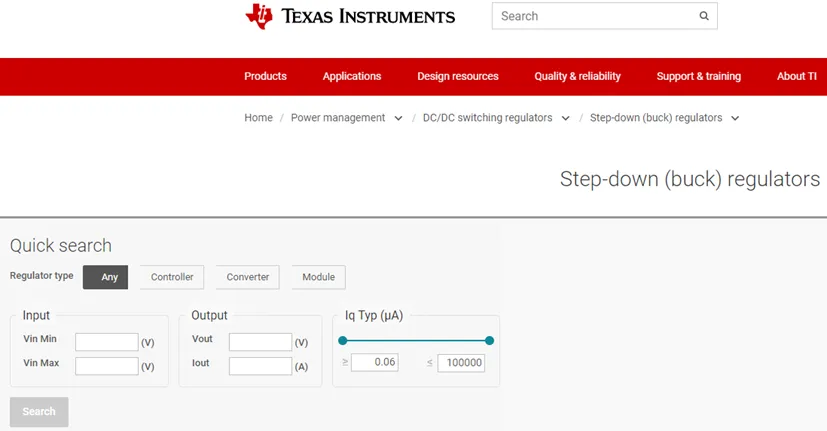

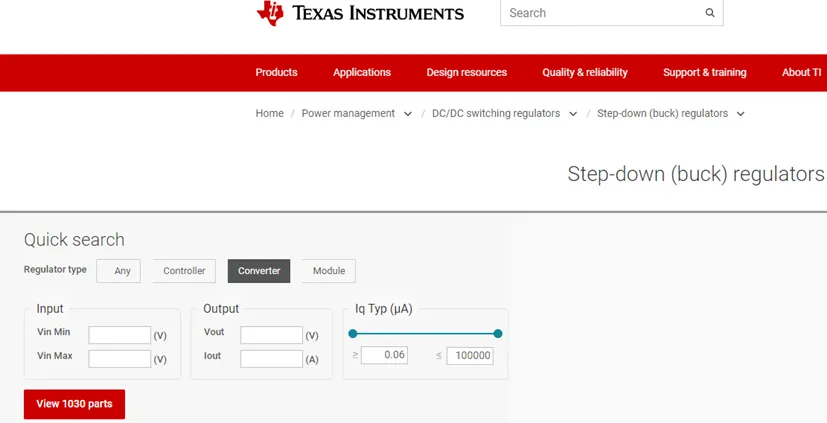

第1步：明確電源拓撲結構 根據設計需求，系統需要將 12V 的輸入電壓轉換為 5.0V 的輸出電壓。基于這一“高壓轉低壓”的特性，我們需要選擇降壓（BUCK）拓撲結構。那么我們此時就要在網站上把對應選型的界面上選則對應的拓撲結構。第2步：確定器件類型和控制架構 轉換器（Converter）還是控制器（Controller）？ 行業慣例中，當負載電流小于 5A 時，常選用轉換器；大于 5A 時，則傾向于選擇控制器。由于本例額定電流剛好為 5A，為了簡化電路拓撲結構，我們選擇非同步降壓轉換器。控制模式的選擇： 不同的控制架構（如電壓模式、電流模式、COT/ACOT等）各有側重。例如，ACOT 架構瞬態響應極快，非常適合 FPGA、SOC 或 DDR 等負載特性變化快的場景。由于本案例未限定后端的具體負載類型，選擇常規的電壓模式、電流模式或 COT 模式均可滿足要求。第3步：利用輸入電壓范圍進行初篩 根據需求，輸入電壓范圍需覆蓋 7.0V 到 60V。在選型工具中，將輸入電壓最小值設為 6V（或 7V），最大值設為 60V 進行過濾。此時，系統會篩選出 101 個符合輸入耐壓條件的可用器件。第4步：結合輸出電壓與電流進行精選 在之前的基礎上，進一步輸入核心輸出參數：輸出電壓（Vout）設為 5V，負載電流（Iout）設為 5A。

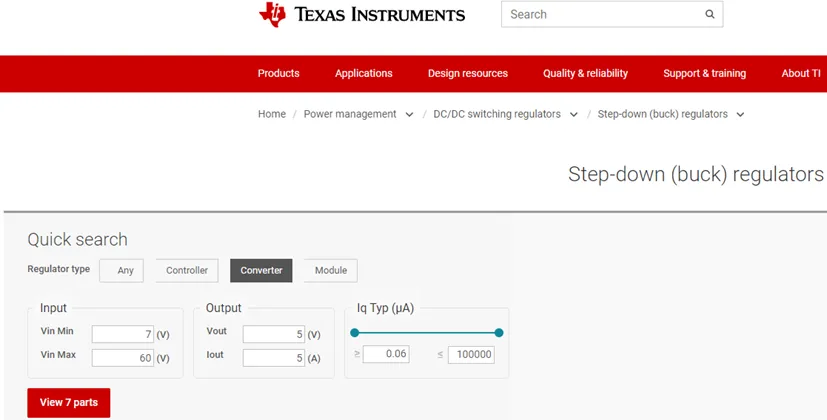

第5步：對比參數，鎖定最終型號 此時篩選的結果就只有7顆物料了，這 7 款候選器件分別為：LM76005, LM76005-Q1, TPS54560, TPS54560B, TPS54560B-Q1, TPS54561DPRT 以及 TPS54561-Q1。
- 剔除車規級冗余：帶有“-Q1”后綴的均為 AEC-Q100 車規級芯片，本例無需如此高的等級，因此直接排除這三款。
- 評估溫度范圍：剩余芯片中，大部分支持 -40℃ 到 125℃ 的工作溫度（足以應對工業場景），而 TPS54560B 則支持更寬泛的 -40℃ 到 150℃。
- 匹配特殊需求（決定性因素）：回顧最初的設計需求，我們要求“輸出端浪涌電流不得超過 0.25A”。在剩余的芯片中，只有 TPS54561DPRT 具備“軟啟動”配置功能（能夠有效抑制浪涌電流），并且還附帶了電源良好（Power Good）指示功能。

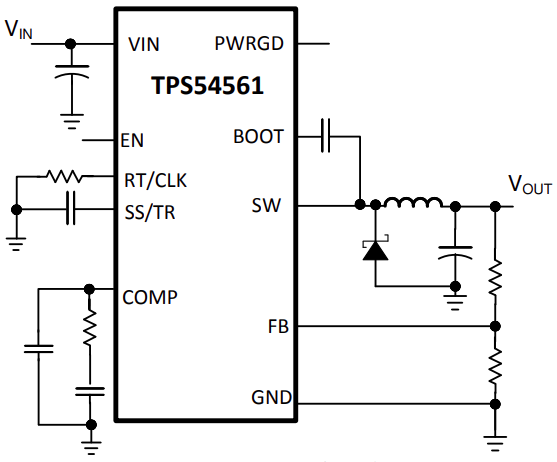

結論：綜合比對后，TPS54561DPRT 是完美契合各項設計指標的最終選擇（暫不限定其封裝形式）。 需要強調的是，本文僅以 TI（德州儀器）的 TPS54561DPRT 作為例子，展示了純技術維度的選型過程。
